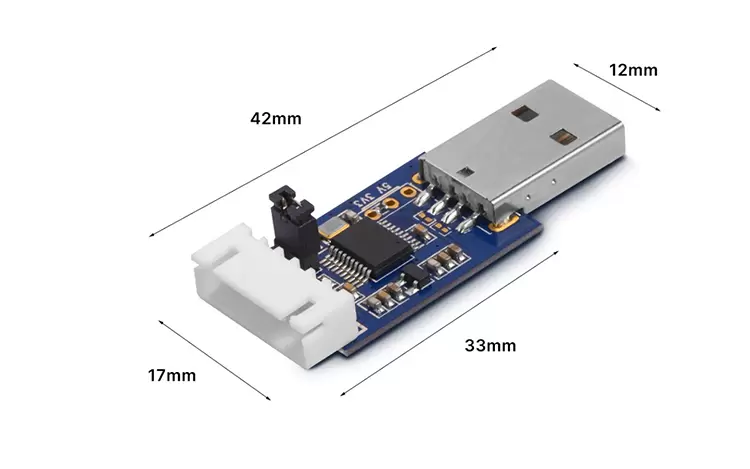

SU109: плата USB-моста для узла LoRaWAN

Рабочий режим

1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения.

2) Режим ведомого устройства: оставайтесь в режиме приема, ожидая данных от ведущего устройства, которые оно отправит обратно.

3) Подтвержденный сигнал после получения данных от ведущего устройства.

4) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал.

5) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx.

6) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания;

Кнопка Операция

1) Кнопка [УСТАНОВИТЬ]

Нажмите кнопку [SET], чтобы войти в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки нажмите кнопку [SET], чтобы переключаться между установленными параметрами: рабочий режим / частота / выходная мощность / скорость передачи данных / коэффициент распространения / полоса пропускания. Соответствующий значок на ЖК-дисплее будет мигать, указывая.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение мигающего значка.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут действовать автоматически и останутся неизменными даже при выключении питания.
