Beacon600: встроенный модуль маяка UART 2,4 ГГц
- Beacon600 — новейший модуль маяка 2,4 ГГц, совместимый с BLE. Этот модуль интегрирует микроконтроллер и обрабатывает протокол SPI. Он предоставляет универсальный интерфейс UART, позволяющий подключать модуль к смартфону с BLE. Модуль имеет ту же структуру, что и BLE, и работает в режиме широковещательной передачи Bluetooth. Он проще и экономичнее, чем Bluetooth.
- 1. Модуль маяка использует протокол Ble, который может взаимодействовать с модулем BLE и смартфоном.
- 2. Дальше, чем расстояние BLE,
- 3. Широковещательная связь может быть одноранговой, многоканальной, ограничений по количеству нет.
- 4. Интерфейс UART с микроконтроллером на плате, прозрачная передача данных. Нет необходимости в отладке и написании прошивки.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 2.8 | 5.0 | 6.5 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | 20 | мА | |||
| Ток передачи | 19 | мА | |||
| ток сна | 11 | uA | |||
| Параметры РЧ | |||||
| Диапазон частот | 2.4 | - | 2.484 | ГГц | |
| Скорость последовательной передачи данных | 1200 | 9600 | 115200 | бит/с | |
| Мощность передачи | -18 | - | +3 | дБм | Настраиваемый |
| Специальная функция | Маяк |
Особенности модуля Beacon Beacon600
- Общайтесь в режиме Bluetooth-вещания и в режиме сканирования.
- Последовательная прозрачная передача, регулируемые параметры
- Скорость передачи данных в эфире 1 Мбит/с
- Выходная мощность до +3 дБм
- Встроенный и небольшой размер
- Низкое энергопотребление и экономичность
Применение модуля Beacon Beacon600
- iBeacon или AltBeacon
- Беспроводные товары для здоровья и спорта
- Продвижение информации о товарах
- Беспроводное дистанционное зондирование
- Система охранной сигнализации
- Беспроводная система дальномерности

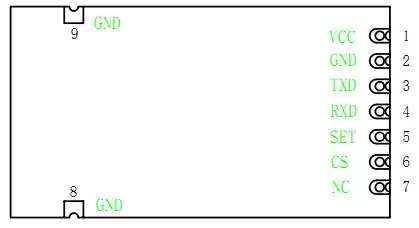

| НОМЕР ПИН-КОДА | Имя пин-кода | Описание |
| 1 | ВКЦ | Подключен к положительному источнику питания (обычно 5 В) |
| 2 | Земля | Подключено к земле |
| 3 | TXD | TXD модуля и подключение к внешнему RXD |
| 4 | RXD | RXD модуля и подключение к внешнему TXD |
| 5 | НАБОР | Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым. |
| 6 | CS | Модуль работает в режиме «Включено» (низкий уровень для сна, ток будет менее 40 мкА, высокий уровень по умолчанию). |
| 7 | NC | |
| 8 | Земля | Подключено к земле |
| 9 | Земля | Подключено к земле |
