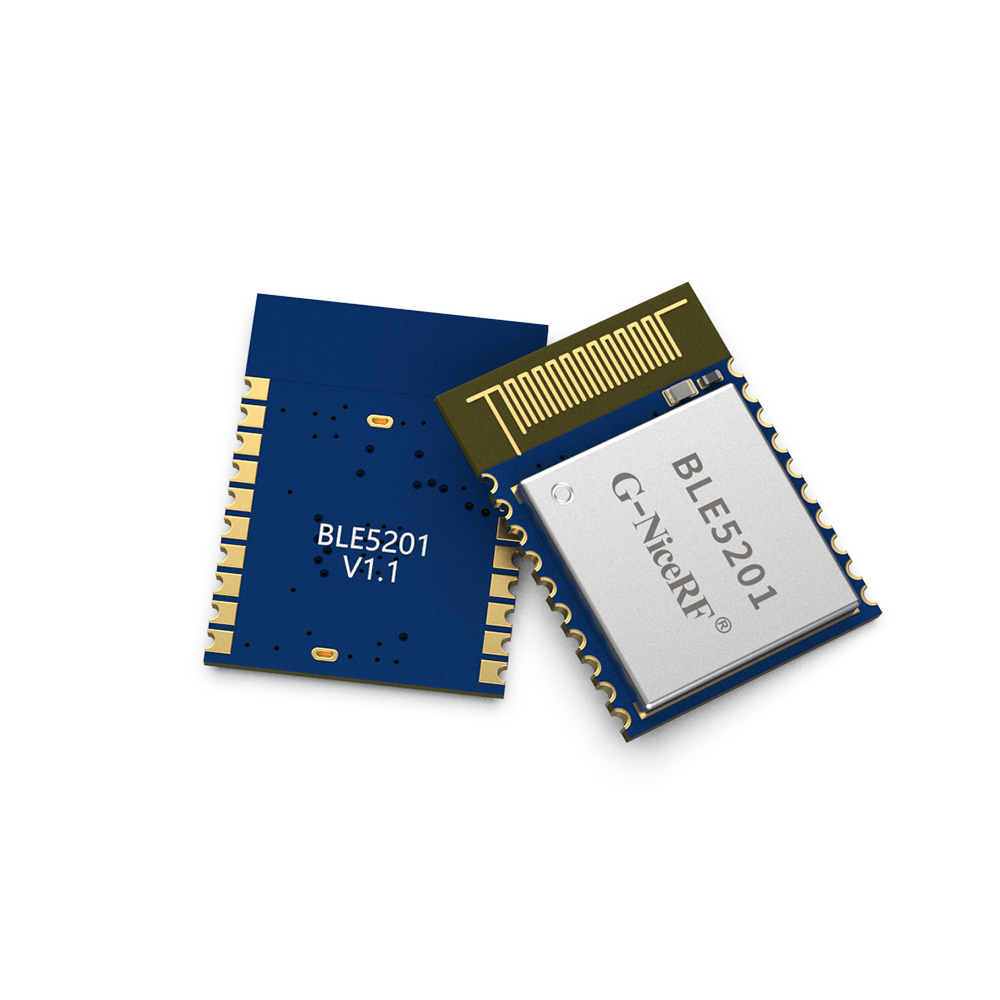

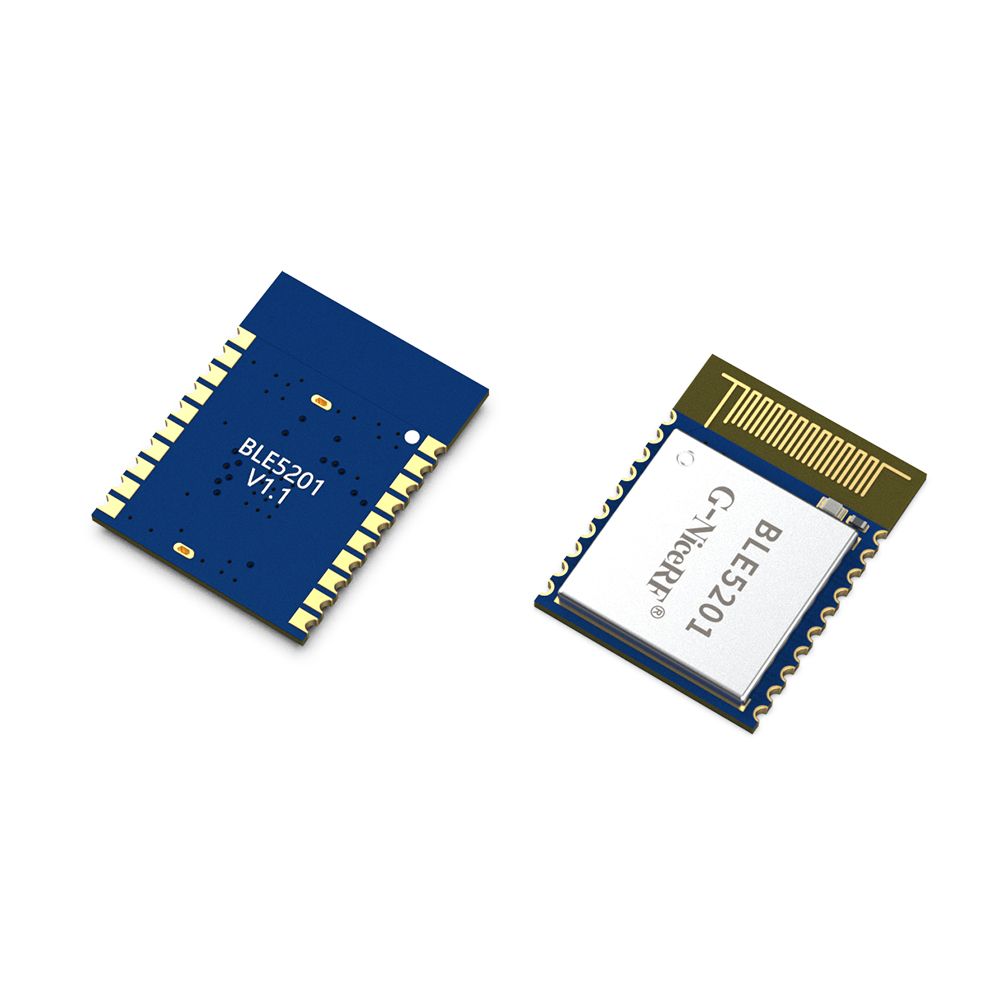

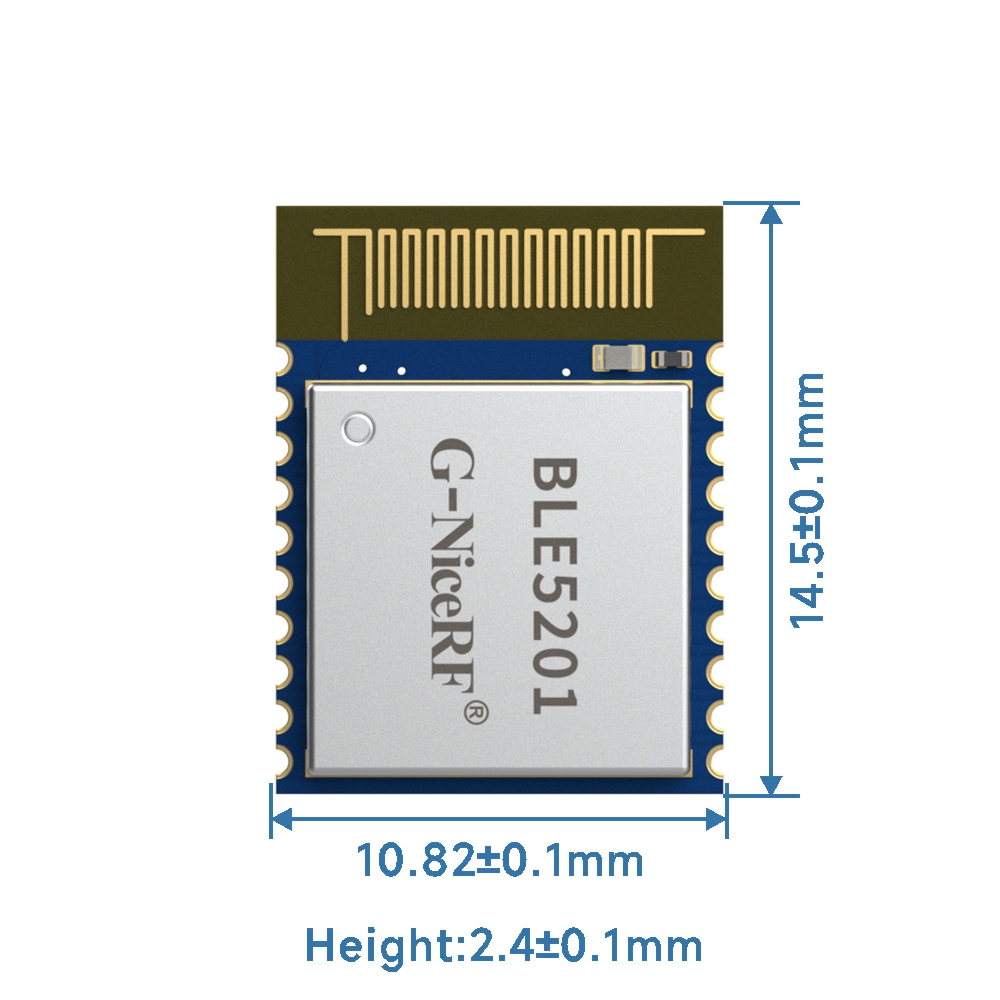

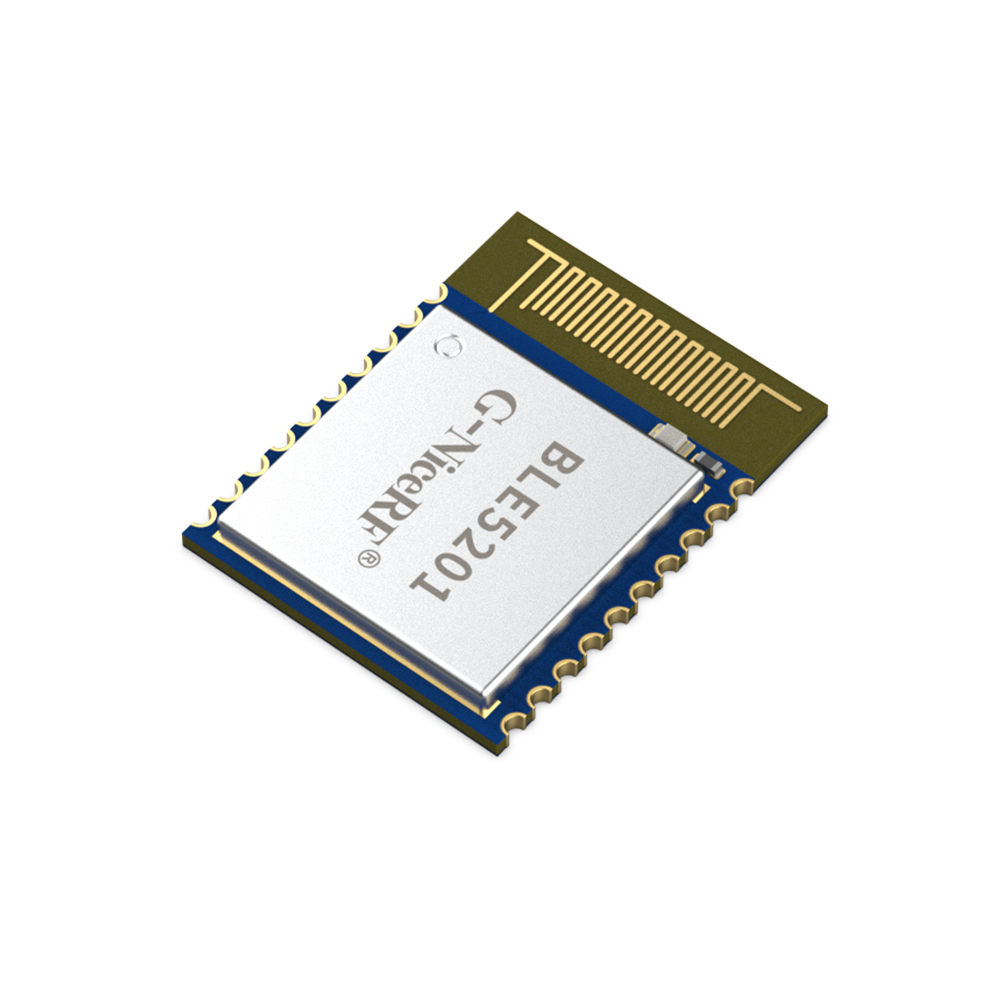

BLE5201: чип ядра BLE 5.2 Silabs
- Модуль BLE5201 BLE компании использует протокол BLE 5.2 и чип EFR32BG22C224 SOC от Silicon Labs. Он отличается низким энергопотреблением, компактными размерами, большой дальностью передачи данных и высокой помехоустойчивостью.
- BLE5201 имеет сверхнизкий ток передачи и приема (3,6 мА при мощности передачи 0 дБм; прием 2,6 мА) и высокопроизводительное маломощное ядро M33, которое может продлить срок службы батареек таблеточного типа до десяти лет. Целевые приложения включают маломощные узлы Bluetooth Mesh, интеллектуальные дверные замки, персональное медицинское и фитнес-оборудование. Функции угла прибытия (AoA) и угла отправления (AoD) Bluetooth SOC и точность позиционирования в пределах 1 метра также принесут пользу таким приложениям, как метки отслеживания активов, маяки и навигация внутри помещений. EFR32BG22C224 SOC обеспечивает возможность выборки IQ, подходящую для приложений пеленгации, и поддерживает 125 КБ и 500 КБ Bluetooth Low Energy Coded PHY, что может увеличить чувствительность приема до -106 дБм. Поддерживает приложения, которым требуются пеленгация или маломощные узлы Bluetooth Mesh.
- Модуль BLE5201 BLE использует исключительно бессвинцовую технологию для производства и тестирования и соответствует стандартам RoHS и Reach.
| Параметр | Производительность | Замечание | |||
| Мин. | Тип. | Макс. | |||
| Рабочее напряжение (В) | 1.8 | 3.3 | 4.3 | >= 3,3 В гарантированная выходная мощность | |
| Уровень коммуникации (В) | 3.3 | ||||
| Рабочая температура (℃) | -40 | 85 | Промышленный дизайн | ||
| Рабочая частота(МГц) | 2400 | 2483.5 | |||
| Мощность передачи (дБм) | 0 | 6 | |||
| Чувствительность приема (дБм) | -94,6 | ||||
| Потребляемая мощность | Ток эмиссии (мА) | 7.5 | |||
| Ток приема (мА) | 8.5 | ||||
| Ток сна (мкА) | < 5 | Когда нет связи | |||
| Ток в состоянии покоя (мА) | 6.58 | Состояние ожидания: означает отсутствие соединения, отсутствие трансляции/сканирования модуля. | |||
| Тип | Bluetooth |
Особенности BLE-модуля BLE5201
- Разработано на основе протокола Bluetooth BLE5.2
- Поддержка одного ведомого устройства и одного ведущего устройства с несколькими ведомыми устройствами, возможность одновременного подключения нескольких ведомых устройств, до 8 подключений
- Поддержка 2 рабочих режимов конфигурации и прозрачной передачи
- Поддержка беспроводного обновления (OTA DFU)
- Поддержка энергосберегающего режима сна
- Поддержка автоматической трансляции, сканирования, подключения
- Поддержка ручного и автоматического подключения. 2 способа подключения.
- Максимальный MTU — 247 байт.
- Поддержка пользовательских 16-битных UUID, включая один служебный UUID и два характеристических UUID
- Максимальная дальность передачи 150 м (6 дБм, кодированный физический уровень)
- Поддержка автоматического связывания
- Поддержка конфигурации нескольких параметров последовательного порта
Применение BLE-модуля BLE5201
- Беспроводной датчик считывания показаний счетчика
- Умный дом
- Промышленное дистанционное управление, телеметрия
- Умные здания, умные здания
- Автоматизированный сбор данных
- Датчик здоровья
- Умное носимое устройство
- Умный робот
- Беспроводное зондирование
- Электронные метки
- Интеллектуальное управление

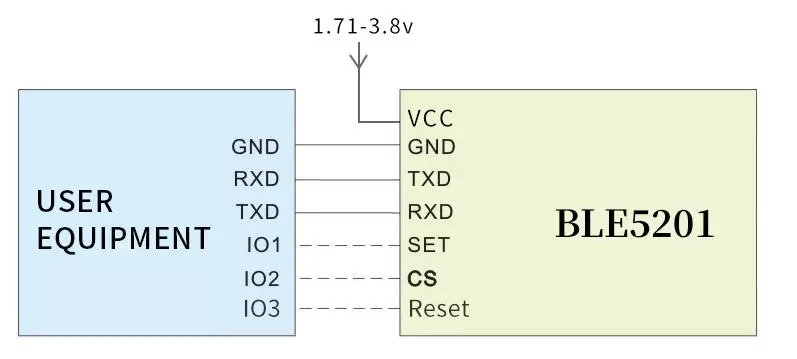

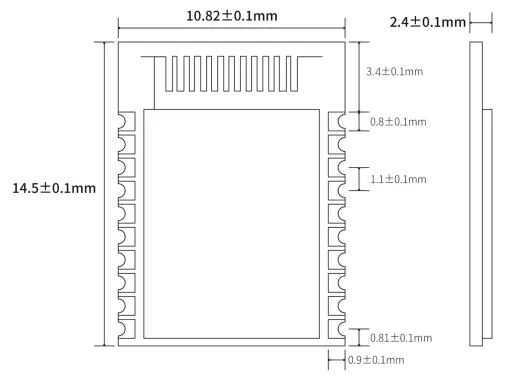

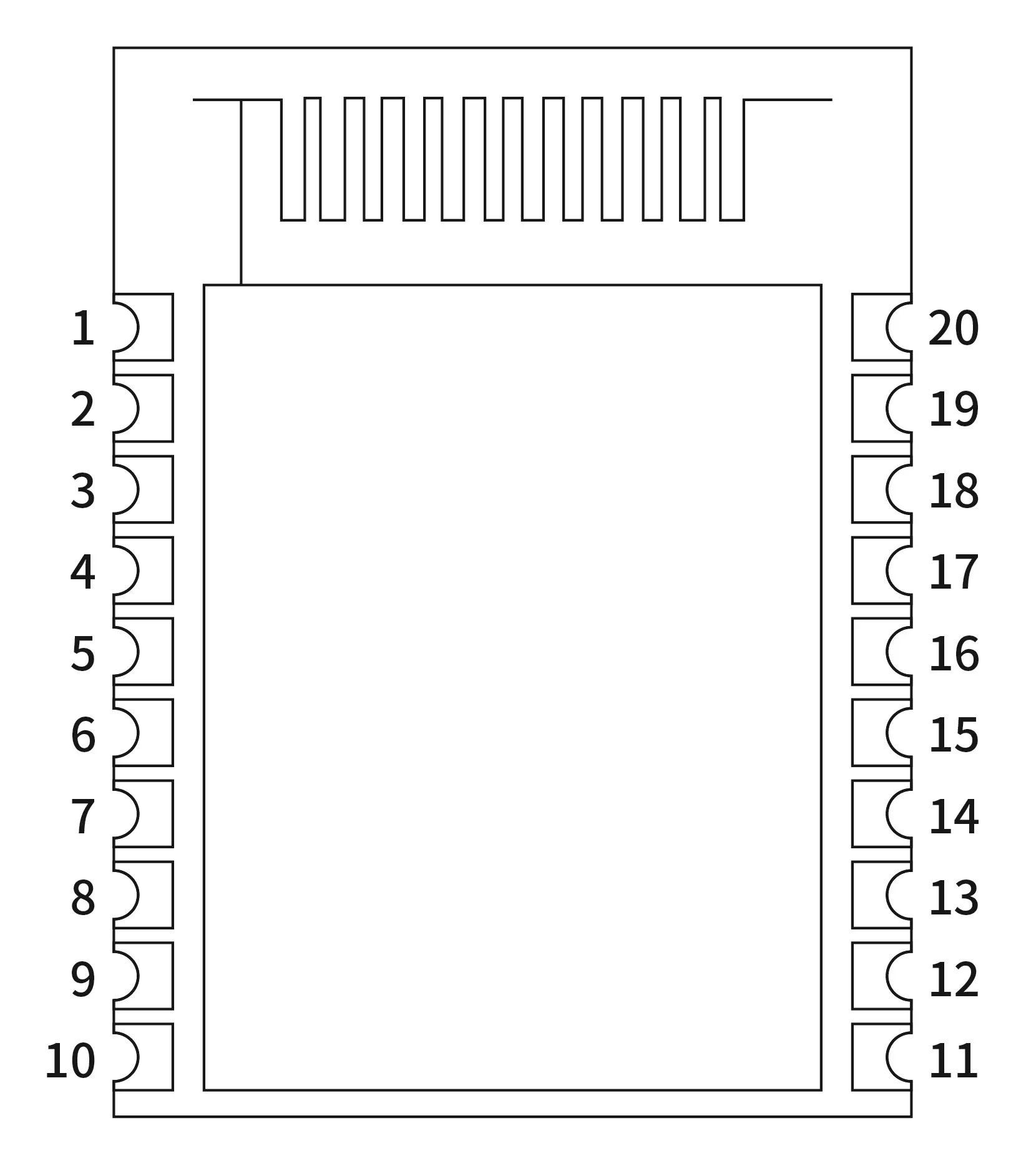

| НОМЕР ПИН-КОДА | Имя пин-кода | Направление штифта | Функция пин-кода | Описание |
| 1 | Земля | Входить | заземление | |
| 2 | ПА00 | Входить | Отсоединительный штифт | По умолчанию поднятие. Низкий уровень: отключение всех Bluetooth-подключений и остановка трансляции/сканирования; высокий уровень: возобновление трансляции/сканирования. |
| 3 | ПА01 | SWCLK | ||
| 4 | ПА02 | SWDIO | ||
| 5 | ПА03 | Входить | Пробуждающий контакт CS | Подтягивание по умолчанию: низкий уровень работы, высокий уровень сна |
| 6 | ПА04 | Входить | Выбор модуля SET | По умолчанию: подтягивание вверх. Высокий уровень: режим прозрачной передачи; низкий уровень: режим конфигурации. |
| 7 | ПА05 | TXD | Контакт отправки последовательных данных модуля | |
| 8 | ПА06 | RXD | Контакт приема данных последовательного порта модуля | |
| 9 | Земля | заземление | ||
| 10 | ВКЦ | Положительная сила | ||
| 11 | ПК00 | GPIO | ||
| 12 | ПК01 | GPIO | ||
| 13 | ПК02 | GPIO | ||
| 14 | ПК03 | GPIO | ||
| 15 | ПК04 | GPIO | ||
| 16 | ПК05 | GPIO | ||
| 17 | ПБ02 | Выход | Состояние сна | Режим пробуждения: высокий уровень; режим низкого энергопотребления: низкий уровень |
| 18 | ПБ01 | Выход | Статус режима | Прозрачный режим передачи: низкий уровень; режим конфигурации: высокий уровень |
| 19 | ПЕРЕЗАГРУЗИТЬ | Выход | Перезагрузить | Встроенный подтягивающий резистор, активный низкий уровень |
| 20 | ПБ00 | Выход | Статус подключения | С подключением: высокий уровень; без подключения: низкий уровень |
