Новый продукт: SA628F39 Модуль полномудушного аудио-трансмиссии

Dec . 2024

Автор: SDGA:

SA628F39-это очень интегрированный мощный мощный мощный мощный мощный мощный мощный мощный и голосовой модуль , предназначенный для эффективной и стабильной связи на расстоянии. Он оснащен встроенным высокоскоростным микроконтроллером, высокопроизводительным РЧ-чипом, усилителем мощности, статической защитой ESD и аппаратным чипом сторожевого вещества. Благодаря многочисленным функциям безопасности, включая защиту обратной полярности, защиту от перегрузки и перенапряжения и анти-критические гарантии, это обеспечивает надежность в различных сложных средах.

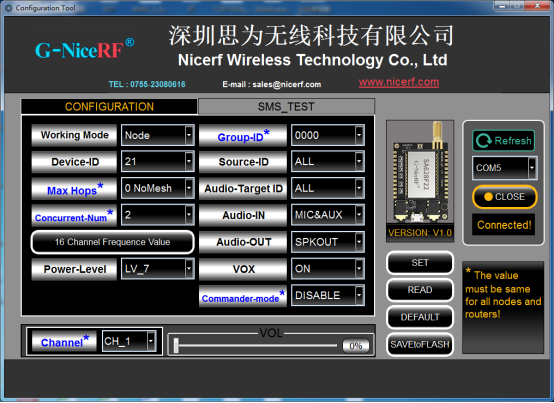

Пользователи могут легко подключаться к интерфейсу ПК через последовательный порт USB для чтения и настройки внутренних параметров модуля, полностью управляя функциями передачи и приема. Модуль поддерживает передачу и прием данных через последовательный порт, предлагая полнолудуплексную беспроводную передачу данных с возможностями реле, что делает его подходящим для различных сценариев связи.

图片 .png

SA628F39 использует технологию спектра широкополосного спектра, предлагая такие функции, как низкое энергопотребление, большие расстояния и гибкая регулировка частоты, обеспечивая стабильную производительность в различных средах. Модуль поддерживает одновременную многоканальную передачу и прием, а также технологию сети сетки, значительно повышая масштабируемость сети и покрытие связи.

SA628F39 разработан с эффективным рассеянием тепла и теплопроводящей основой для обеспечения стабильности и надежности во время мощности.

Кроме того, SA628F39 поддерживает обновления в воздухе (OTA) и модернизации последовательных портов, что обеспечивает удобное расширение и обслуживание функциональности. Он производится и протестирован с помощью процессов без свинца, придерживаться ROHS и достигать экологических стандартов.

Функции модуля

Частотная полоса UHF 400-480 МГц

USB -интерфейс

Функция отмены эха

Защита ESD и сторожевой пейзаж

Линия в входе + микрофон

Строка + двойной вывод SPK

Сетчатая сеть, одновременный прием

OTA & Serial Upgrade

5-уровневая корректировка VOC

8-каналы полная дуплексная связь/голосовая связь

Профессиональный дизайн рассеивания тепла, общее охлаждение системы

Расстояние трансмиссии 8 км в открытой площадке

SA628F39 Полный Audio Module LEX Электротехнические характеристики s

Параметры	Состояние	Мин	Тип	Максимум	Единица
Источник питания		9	12	25	V.
Рабочая температура		- 4 0	25	70	℃
Текущее потребление
RX ток	@NO Audio Output, 12V		70		магистр
Ток TX (высокая мощность)	@12V 39DBM, общение с 2 человека		1200		магистр
Параметры РЧ
Рабочая частота	UHF	4 0 0		47 0	МГц
Частота доставки по умолчанию	UHF (интервал 1 МГц)	440.125		455.125	МГц
Передача мощности	@12 В, 440 МГц	38	39	40	DBM
Регулируемый диапазон мощности передачи	@12 В, 440 МГц	30		40	DBM
Полоса пропускания ( BW)			500		КГц
Аудио параметры
Чувствительность модуляции			10	200	мв.
Соотношение сигнал / шум (SNR)			80		дБ
Частотная характеристика		60		3800	Гц
V Выход OICE ( LINE OUT)	Загрузка 16 Ом			40	М.
V OICE Выходная мощность ( SPK+, SPK-)	Загрузка 8 Ом			2000	МВт
Параметры задержки	2Channels		80		РС
	3channels		120		РС
	4channels		160		РС
	6channels		240		РС
	8channels		320		РС

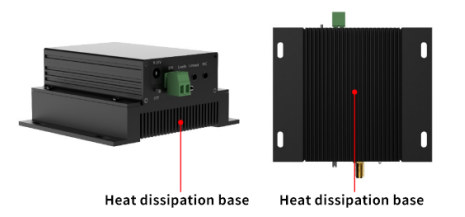

Модуль тепловой рассеяние

В конструкции мощного модуля, рассеяние тепла является критическим фактором в обеспечении стабильной работы и продлении срока службы устройства. Модуль SA628F39 имеет эффективную структуру рассеивания тепла с оптимизированным внутренним распределением тепла. В сочетании с высокой конструкцией базы теплопроводности, он быстро переносит тепло, генерируемое внутри модуля на внешние устройства охлаждения, эффективно повышая эффективность рассеивания тепла и обеспечивая стабильность и надежность модуля во время непрерывной мощности.

图片 .png

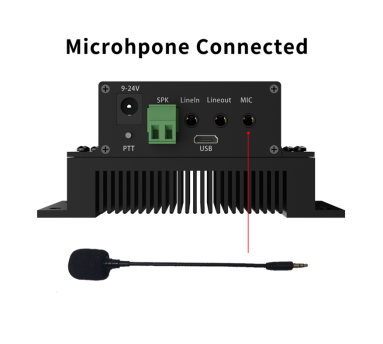

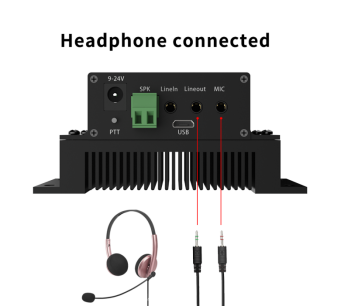

Типичные приложения

图片 .png

Модуль L Абелинг

图片 .png

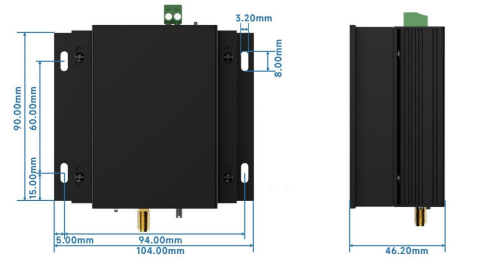

Размер механизма (единица: мм)

图片 .png

Антенна R равенства

Модуль обладает высокой мощностью, и использование стандартной антенны может не привести к оптимальной производительности. NICERF рекомендует следующие две антенны

BLG-UHF40

图片 .png
