RF2401F20: Интерактивная демонстрационная плата для беспроводного приемопередающего модуля nRF24L01+ 2,4 ГГц

Рабочий режим трансивера 2,4 ГГц RF2401F20

1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения;

2) Режим ведомого устройства: оставайтесь в режиме Rx, ожидая данных от ведущего устройства, которые оно отправит обратно;

3) Подтвержденный сигнал после получения данных от ведущего устройства.

4) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал;

5) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx;

6) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания;

Кнопочное управление трансивером 2,4 ГГц RF2401F20

1) Кнопка [УСТАНОВИТЬ]

Нажмите кнопку [SET], чтобы войти в режим настройки, если вы не находитесь в режиме настройки. В режиме настройки

нажмите кнопку [SET] для переключения между установленными параметрами: рабочий режим / частота / выходная мощность / скорость передачи данных / коэффициент распространения / полоса пропускания. Соответствующий ЖК-значок будет мигать, указывая.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение мигающего значка.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут действовать автоматически и останутся неизменными даже при выключении питания.

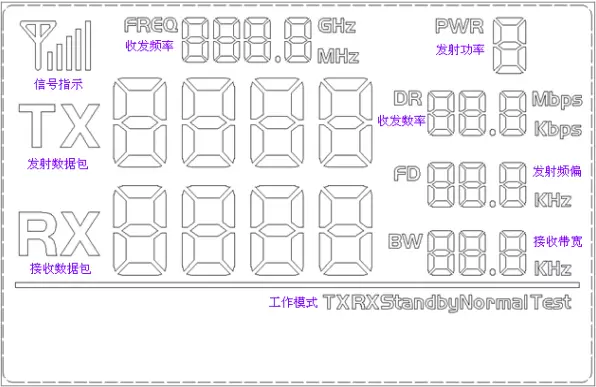

Полный сегмент ЖК-дисплея выглядит следующим образом:

С помощью клавиш пользователи могут устанавливать частоту, мощность, скорость трансивера и другие параметры.
