RF4463F30: расширенная демонстрационная плата для радиочастотного модуля Si4463 для эффективного тестирования и разработки

Рабочий режим радиочастотного модуля Si4463 RF4463F30

1) Режим Master: отправка 1 пакета в секунду и ожидание подтверждения.

2) Режим ведомого: оставайтесь в режиме Rx, ожидая данные от ведущего устройства, которые оно отправит обратно.

3) Подтвержденный сигнал после получения данных от ведущего устройства.

4) Режим тестирования Tx: радиочастотный модуль непрерывно передает сигнал.

5) Режим тестирования Rx: радиочастотный модуль всегда находится в режиме Rx.

6) Режим ожидания: радиочастотный модуль всегда находится в режиме ожидания.

Управление кнопками радиочастотного модуля Si4463 RF4463F30

1) Кнопка [SET]

Если вы не находитесь в режиме настройки, нажмите кнопку [SET], чтобы войти в режим настройки. В режиме настройки

Нажмите кнопку [SET] для переключения между установленными параметрами: режим работы / частота / выходная мощность / скорость передачи данных / коэффициент расширения / полоса пропускания. Соответствующий значок на ЖК-дисплее будет мигать.

2) Кнопка [ВВЕРХ]

В режиме настройки нажмите кнопку [ВВЕРХ], чтобы увеличить значение значка вспышки.

Примечание: Демонстрационная плата имеет встроенную флэш-память, все параметры настройки будут работать автоматически и останутся неизменными даже при выключении питания.

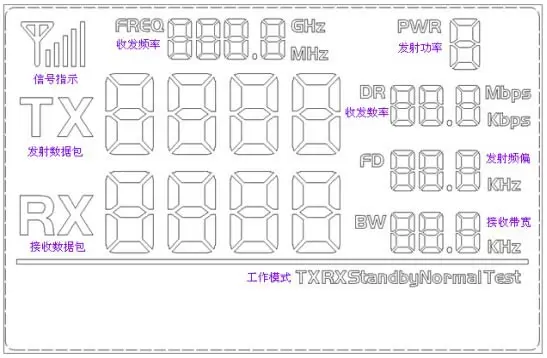

Полный сегмент ЖК-дисплея выглядит следующим образом:

С помощью клавиш пользователи могут устанавливать частоту, мощность, скорость приемопередатчика и другие параметры.
