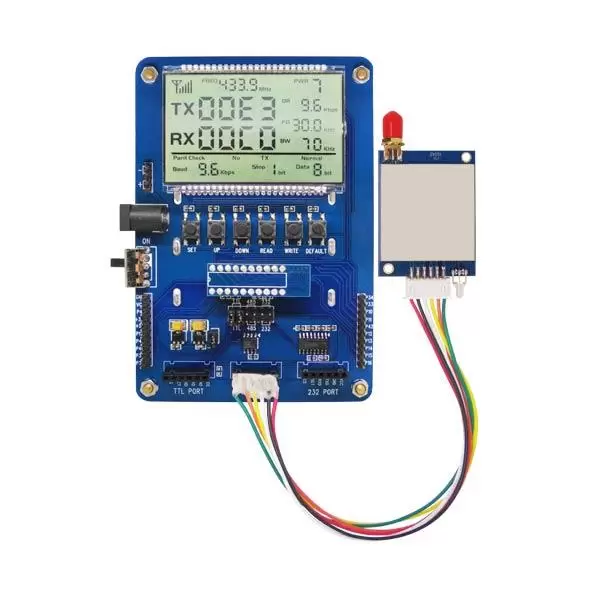

Демонстрационная плата для Uart RF-модуля серии SV
Демонстрационная плата серии SV используется для тестирования модуля UART RF серий SV610 / SV611 / SV651 / SV652, для тестирования системы и расстояния и т. д. Без другого программного обеспечения для ПК, с помощью демонстрационной платы можно также запрашивать и изменять частоту приемопередатчика RF радиомодуля серии SV, уровень мощности передачи, скорость RF, скорость связи интерфейса UART, четность, биты данных и параметры стопового бита. С портом TTL / RS232 / RS485 он может соответствовать порту разного уровня.
Режим работы Uart RF Module серии SV
1) Обычный режим передачи:
Регулярно отправлять пакеты (в режиме настройки временно не отправлять пакеты);
2) Обычный режим приема:
Включение питания, модуль в состоянии приема, прием пакетов данных и пересылка правильных пакетов данных;
3) Частый способ передачи:
Модуль в состоянии частой передачи;
4) Режим частого приема:
Модуль в состоянии частого приема (нет пересылаемых данных);
5) Спящий режим:
Модуль в режиме ожидания.
Функции кнопок UART RF-модуля серии SV
1) Кнопка УСТАНОВИТЬ
В режиме настройки нажмите эту кнопку, после завершения настройки последнего параметра выйдите из режима настройки.
2) Клавиши ВВЕРХ/ВНИЗ
В режиме настройки нажмите ее, измените соответствующие параметры.

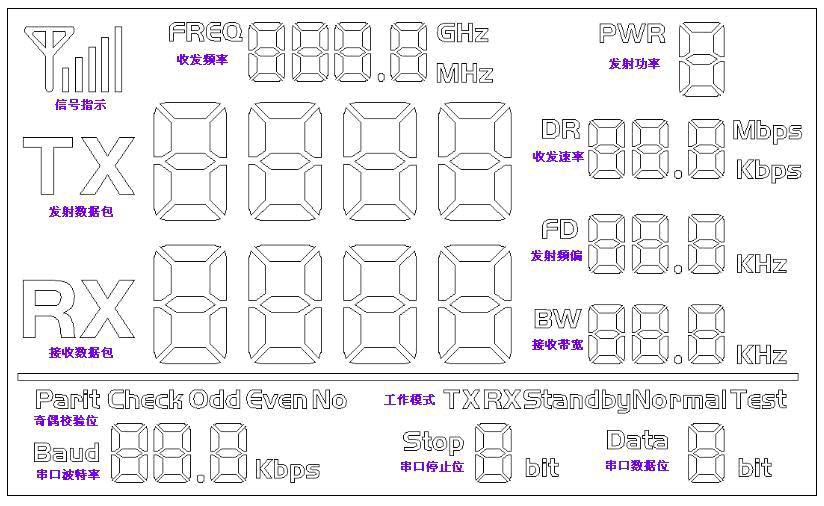

ЖК-дисплей:
