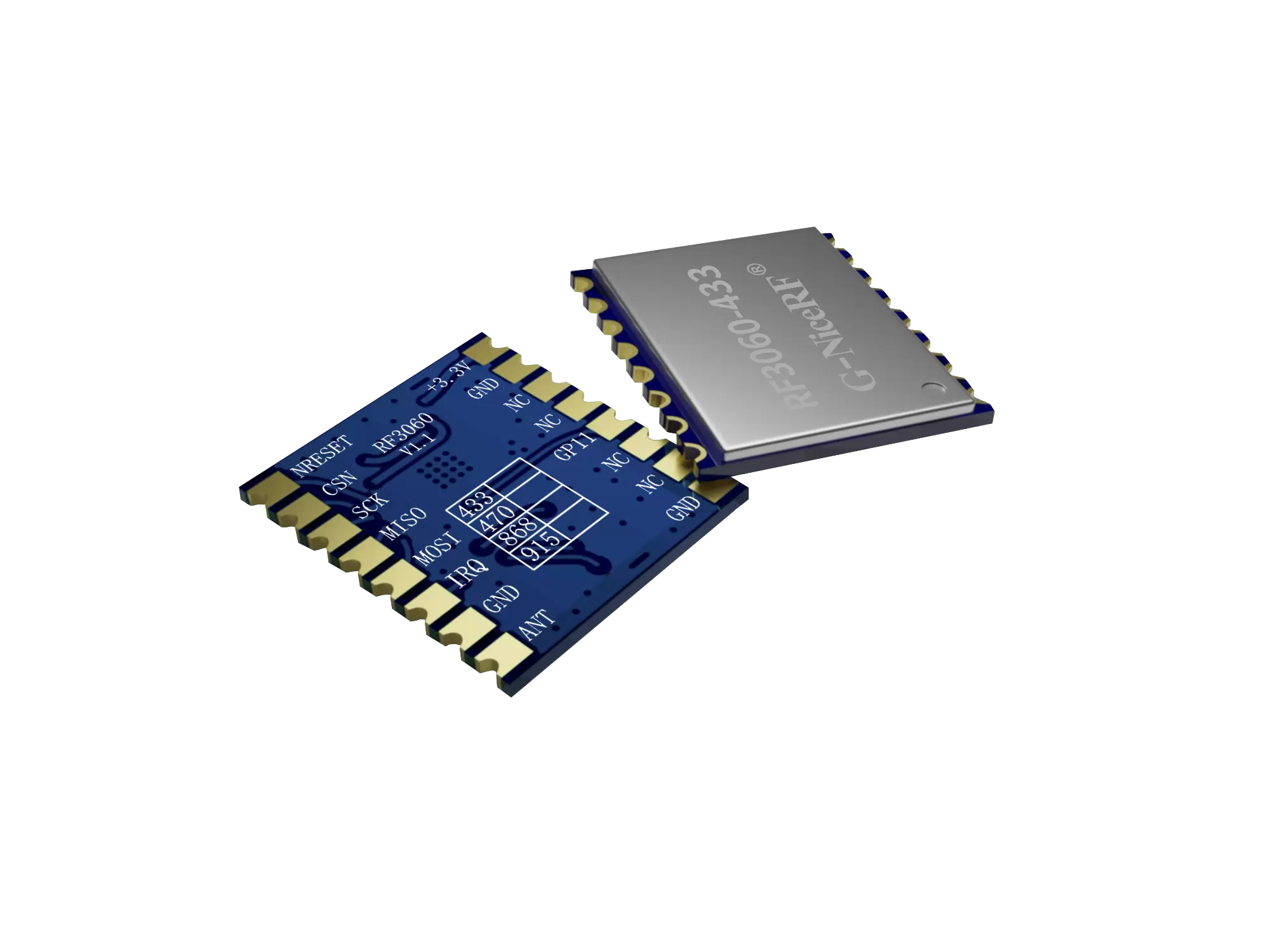

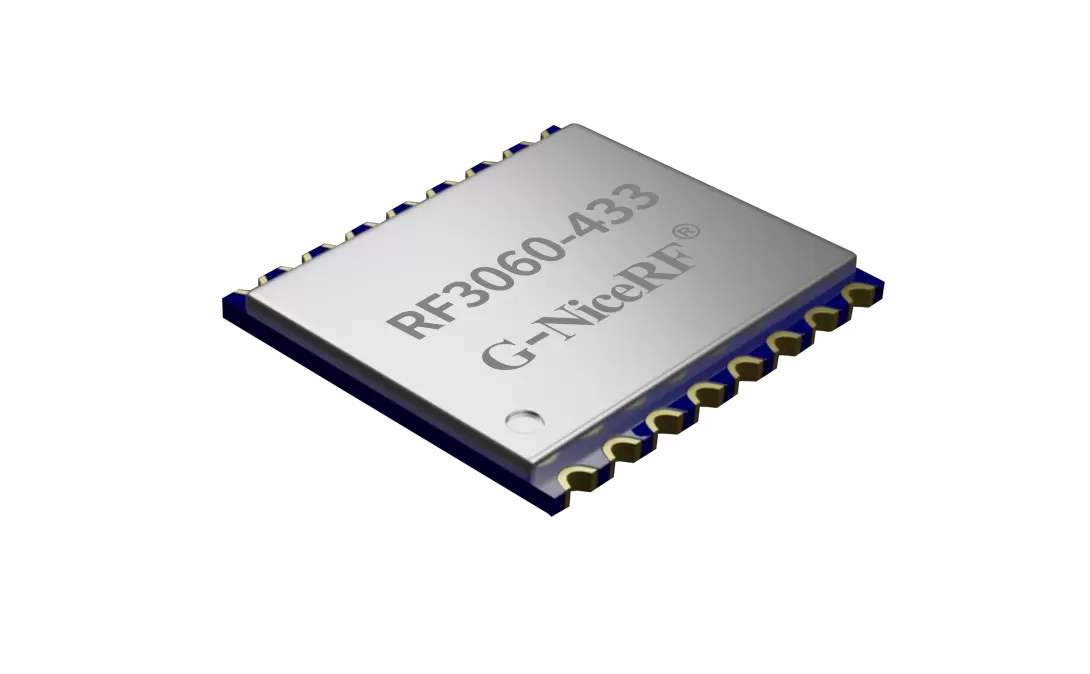

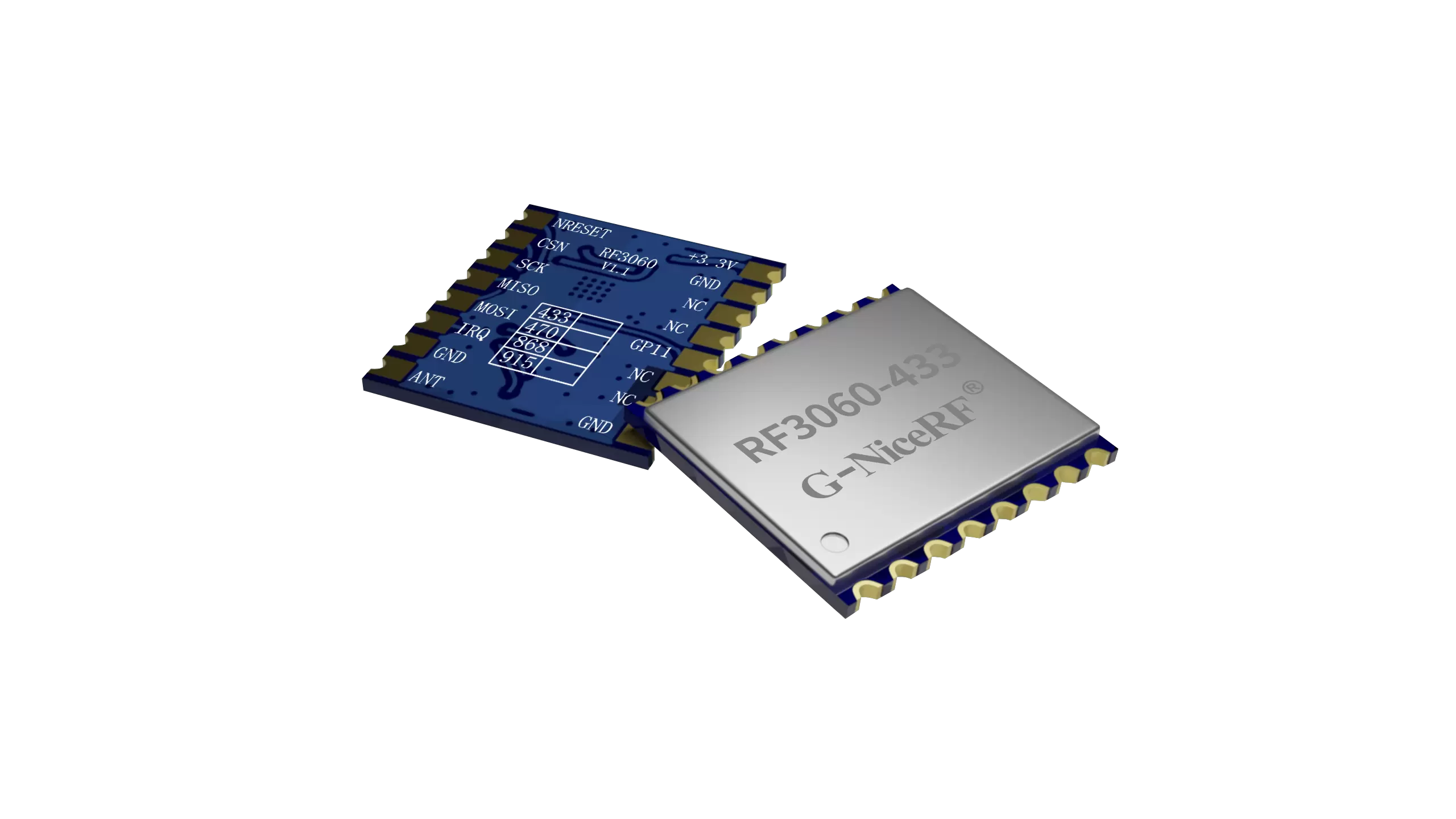

RF3060:100mW Беспроводной модуль приемопередатчика TCXO кварцевый генератор
RF3060 — это модуль на основе маломощного беспроводного приемопередатчика дальнего действия, использующего технологию модуляции и демодуляции DSSS. Он поддерживает полудуплексную беспроводную связь и использует кварцевый генератор TCXO, предлагая высокую помехоустойчивость, высокую чувствительность, низкое энергопотребление и сверхбольшую дальность передачи. Он имеет максимальную чувствительность -129 дБм и максимальную выходную мощность 20 дБм, обеспечивая лидирующий в отрасли бюджет связи, что делает его лучшим выбором для передачи на большие расстояния и приложений с высокими требованиями к надежности.
RF3060 строго использует бессвинцовую технологию для производства и тестирования, соответствующую стандартам RoHS и Reach.
СКАЧАТЬ
Функции
Диапазон рабочего напряжения: 2,0-3,6 В
Диапазон частот:433/470/868/915 МГц
Встроенный TCXO, погрешность частоты 0,5ppm
- Чувствительность: -129 дБм при 125 кГц, 0,5 Кбит/с
- Максимальная выходная мощность: 20 дБм
- Низкий ток приема: 6 мА при DCDC
- Ток сна < 1,0 мкА
Скорость передачи данных: 0,5-59,9 Кбит/с @LoRa
Поддерживает полосу пропускания: 125/250/500 кГц
Поддерживает фактор SF: 5–9, автоматическое распознавание
Поддерживает скорости передачи данных: 4/5, 4/6, 4/7, 4/8
Поддерживает функцию САПР
Приложения
Умная фабрика
Умное управление водными ресурсами
Умное сельское хозяйство
Умное здравоохранение
Умное сообщество
Умное пожаротушение

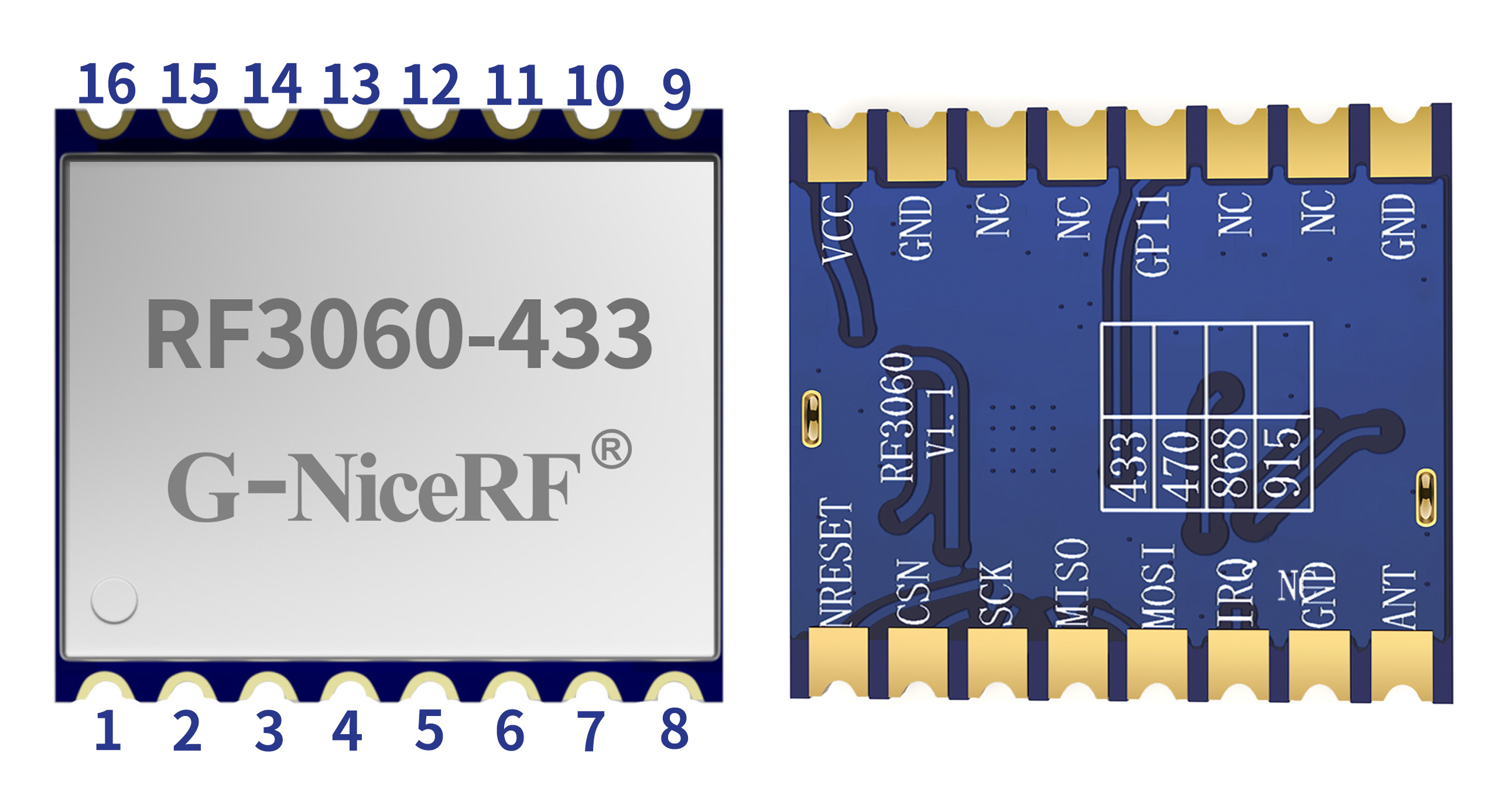

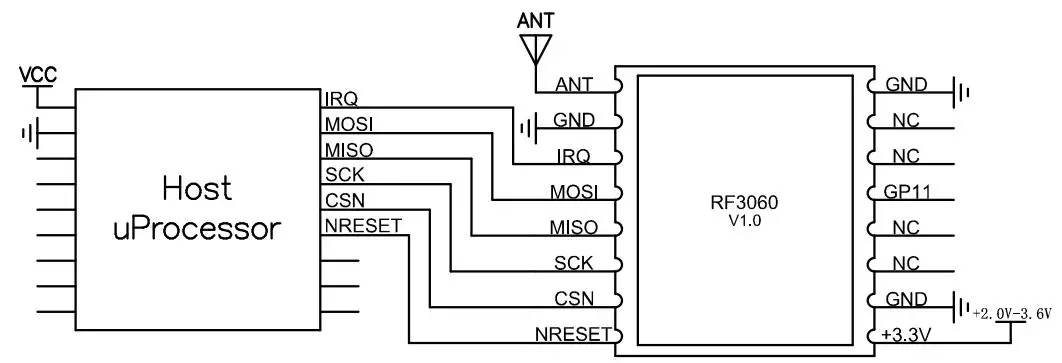

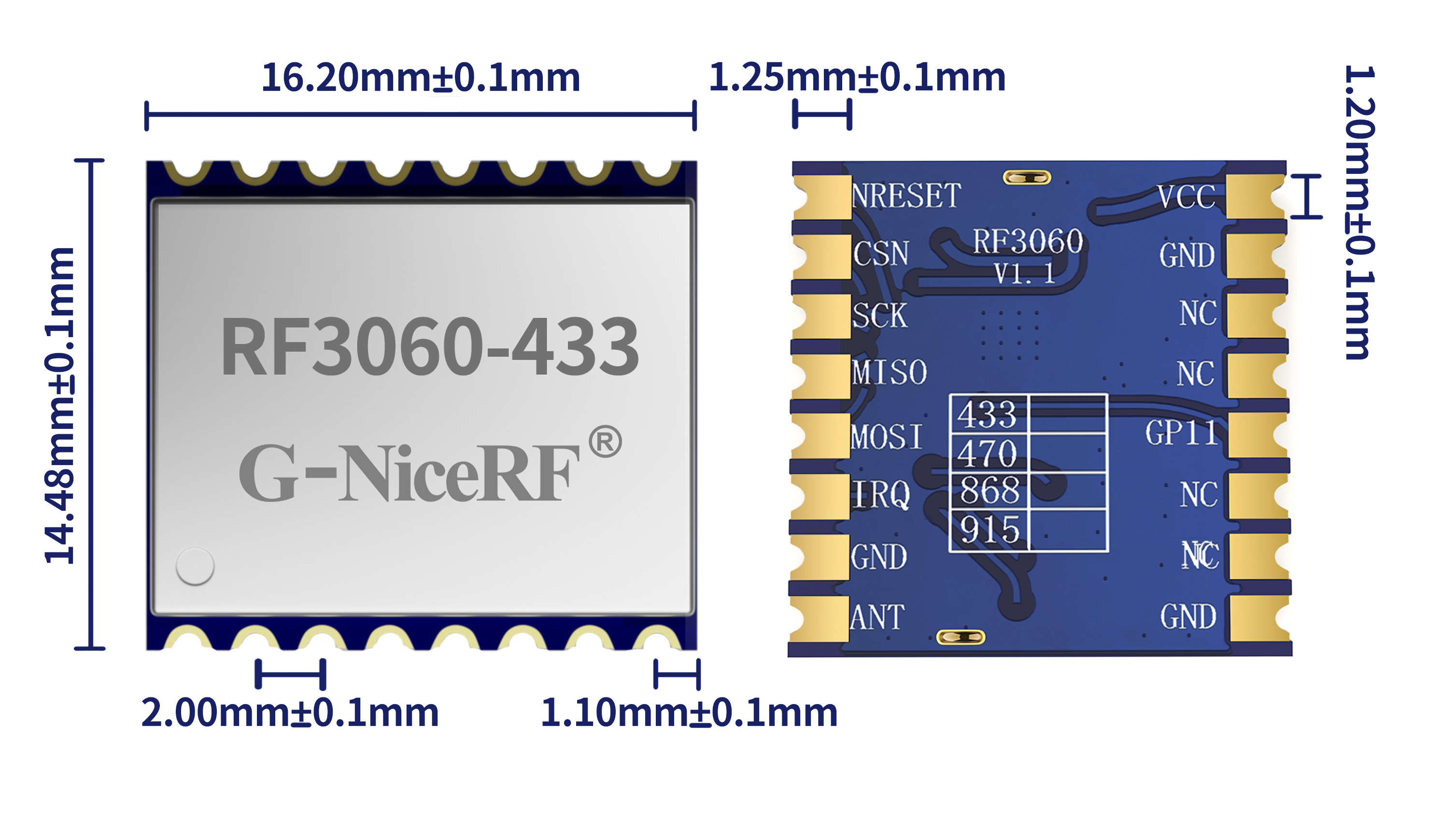

Штифт НЕТ | Имя пин-кода | Уровень ввода-вывода | Описание |
1 | +3.3в | Положительный вывод внешнего источника питания | |
2 ,8,10 | Земля | Отрицательный вывод внешнего источника питания | |
3,4,6,7 | NC | ||
5 | ГП11 | 0-3,3 В | Подключитесь к выводу GPIO11 чипа; конкретные функции см. в техническом описании чипа. |
9 | МУРАВЕЙ | Подключитесь к внешней антенне 50 Ом | |
11 | IRQ | 0-3,3 В | Сигнал прерывания |
12 | МОСИ | 0-3,3 В | Входной сигнал данных SPI |
13 | МИСО | 0-3,3 В | Выходной сигнал данных SPI |
14 | ССК | 0-3,3 В | Последовательные часы SPI |
15 | CSN | 0-3,3 В | Сигнал выбора микросхемы SPI |
16 | НСБРОС | 0-3,3 В | Сбросить ПИН-код |
Параметр | Мин. | Тип | Макс | Единица | Состояние |
Состояние эксплуатации | |||||
Рабочее напряжение | 2 | 3.3 | 3. 6 | В | |
Диапазон температур | -40 | 85 | ℃ | ||
Текущее потребление | |||||
ток приема | 8.9 | мА | @ Режим LDO | ||
6.2 | мА | @ Режим DCDC | |||
Ток передачи | 120 | мА | @20дБм | ||
ток сна | 1 | uA | |||
Параметр РЧ | |||||
Диапазон частот | 40 8 | 433 | 4 50 | МГц | @433МГц |
470 | 490 | 510 | МГц | @4 7 0 МГц | |
8 5 0 | 868 | 890 | МГц | @868МГц | |
900 | 915 | 930 | МГц | @915МГц | |
Скорость модуляции | 0. 5 | 59.9 | Кбит/с | Лора | |
Выходная мощность | - 30 | 20 | дБм | ||
Чувствительность приема | -1 29 | дБм | @LoRa BW= 125 кГц_SF = 9 _CR=4/5 | ||
