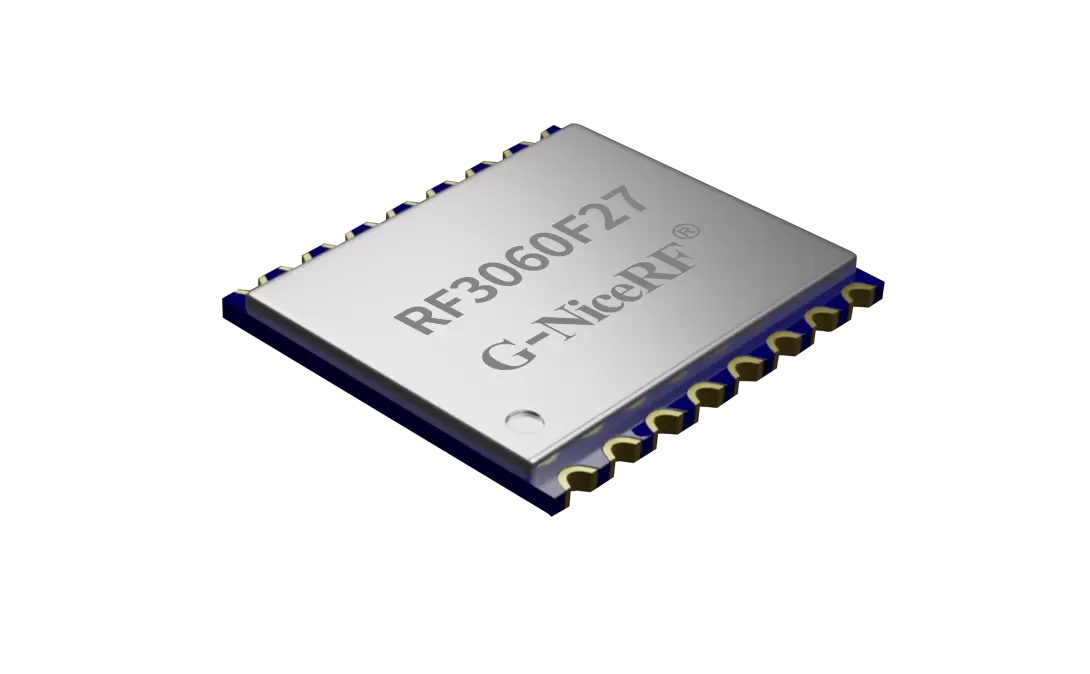

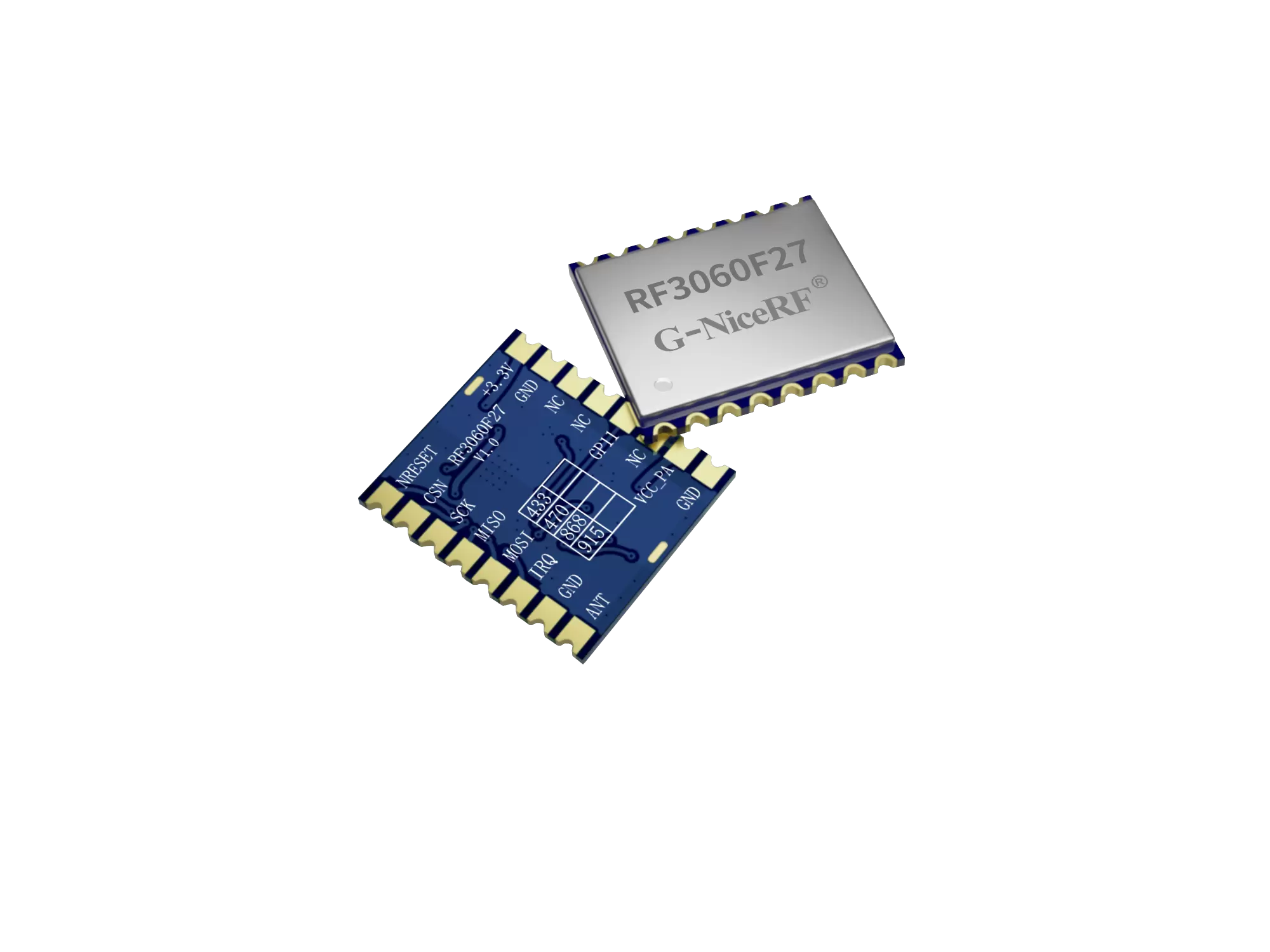

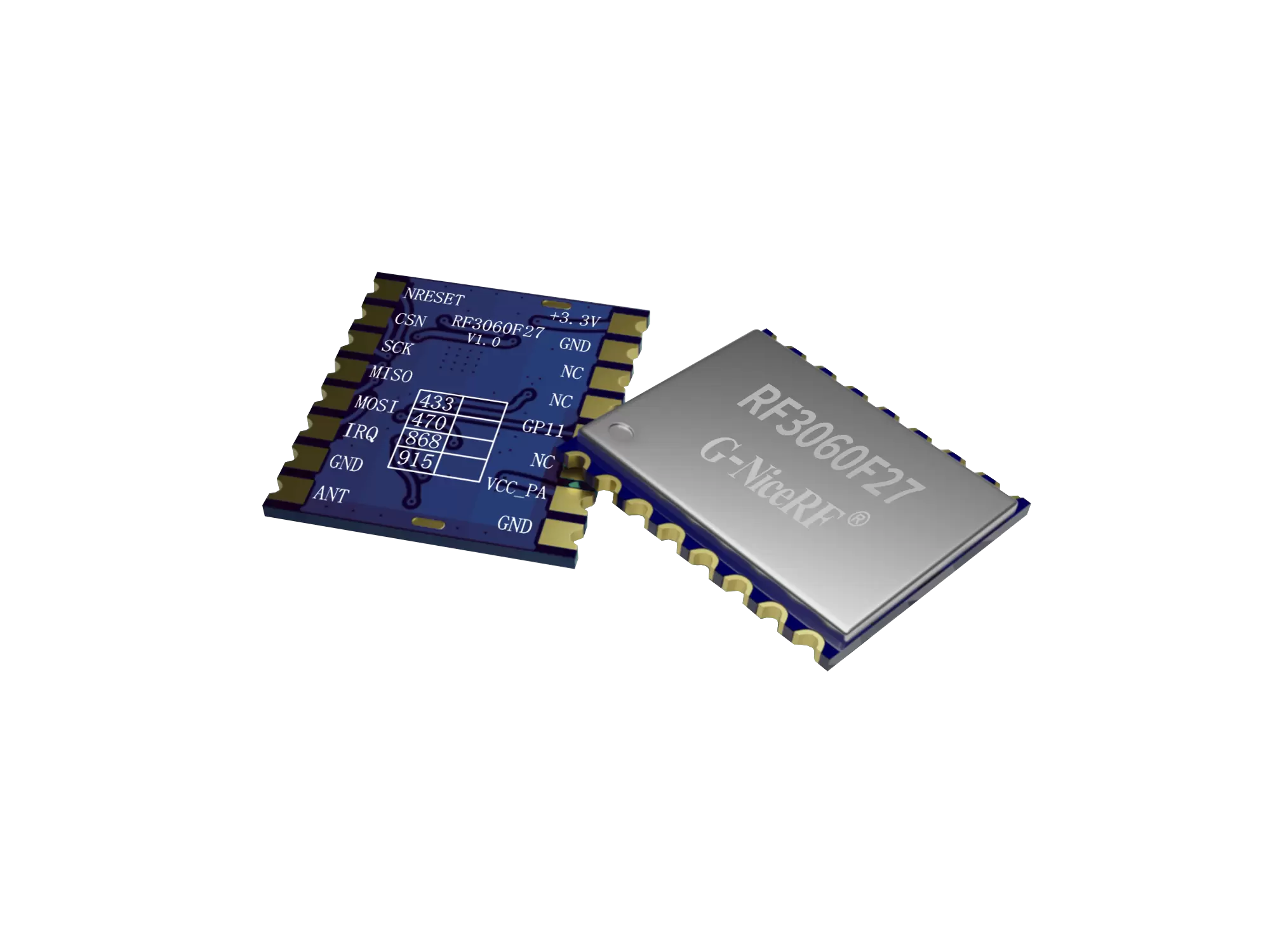

RF3060F27: беспроводной приемопередающий модуль мощностью 500 мВт
RF3060F27 — это высокомощный модуль, созданный на основе маломощного беспроводного приёмопередатчика дальнего радиуса действия с технологией модуляции и демодуляции DSSS. Он поддерживает полудуплексную беспроводную связь и отличается высокой помехоустойчивостью, высокой чувствительностью, низким энергопотреблением, компактным размером и сверхбольшой дальностью передачи. Максимальная чувствительность -129 дБм и максимальная выходная мощность 27 дБм обеспечивают лучший в отрасли бюджет канала связи, что делает его лучшим выбором для передачи данных на большие расстояния и приложений с высокими требованиями к надёжности.
RF3060F27 производится и тестируется исключительно по бессвинцовой технологии, соответствующей стандартам RoHS и Reach.
СКАЧАТЬ
Параметр | Мин. | Тип | Макс | Единица | Состояние |
Состояние эксплуатации | |||||
Рабочее напряжение | 2 | 3.3 | 3. 6 | В | Модуль +3,3 В контакт |
3.3 | 4.0 | 5.0 | В | Модуль VCC_PA контакт | |
Диапазон температур | -40 | 85 | ℃ | ||
Текущее потребление | |||||
ток RX | 6.2 | мА | @DCDC Mode | ||
8.9 | мА | @LDO Mode | |||
Ток передачи | 450 | мА | @5v,27dBm | ||
ток сна | 1 | uA | |||
Параметр RF | |||||
Диапазон частот | 40 8 | 433 | 4 50 | МГц | @433MHz |
470 | 490 | 510 | МГц | @4 7 0 МГц | |
| 850 | 868 | 890 | МГц | @868 МГц | |
| 900 | 915 | 930 | МГц | @915 МГц | |
Скорость модуляции | 0. 5 | 59.9 | Кбит/с | Лора | |
Выходная мощность | - 8 | 2 7 | дБм | ||
Чувствительность приема | -129 | дБм | @LoRa BW= 62,5 КГц_SF = 9 _CR=4/5 | ||
Функции
- Диапазон частот: 433/470/868/915 МГц
- Встроенный TCXO, погрешность частоты 0,5 ppm
- Чувствительность: -129 дБм при 125 кГц, 0,5 Кбит/с
- Максимальная выходная мощность: > 27 дБм при 5 В
- Низкий ток приема: 6 мА при DCDC
Ток сна < 1,0 мкА
Скорость передачи данных: 0,5–59,9 Кбит/с @LoRa
Поддерживает полосу пропускания: 125/250/500 кГц
Поддерживает фактор SF: 5–9, автоматическое распознавание
Поддерживает скорости передачи данных: 4/5, 4/6, 4/7, 4/8
Поддерживает функцию САПР
Приложения
Умная фабрика
Умное управление водными ресурсами
Умное сельское хозяйство
Умное здравоохранение
Умное сообщество
Умное пожаротушение

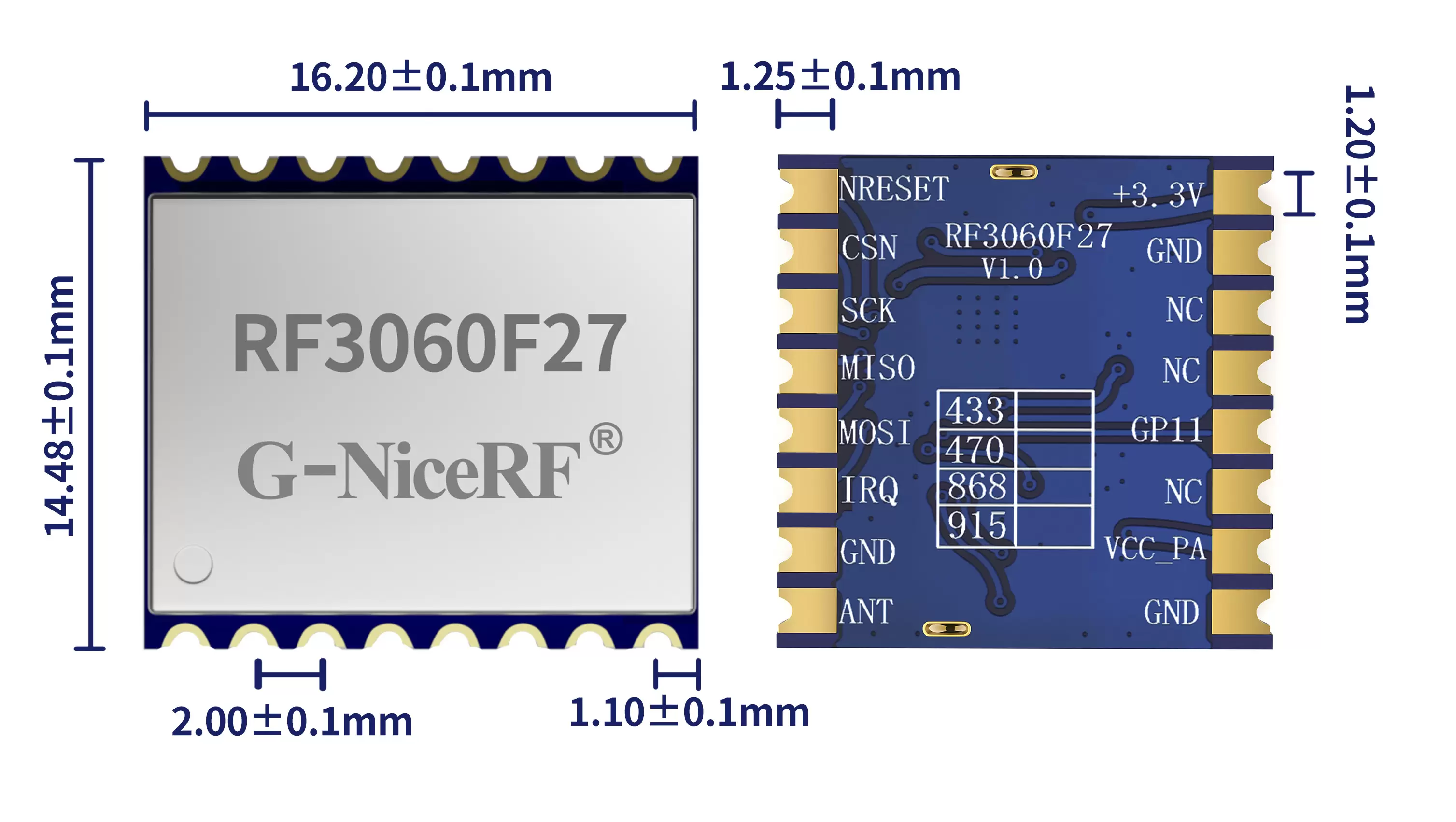

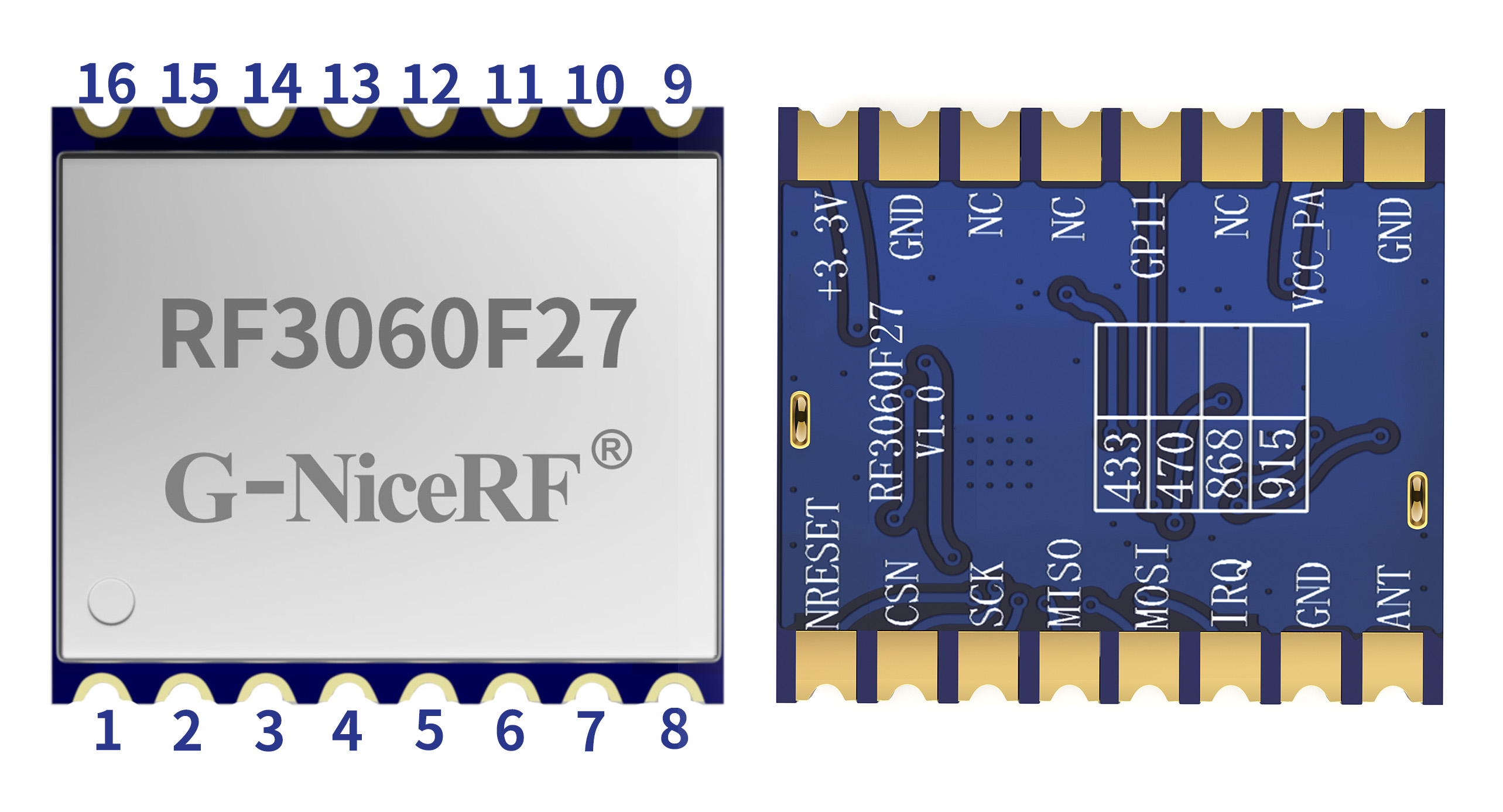

№ контакта | Имя пин-кода | Уровень ввода-вывода | Описание |
1 | +3,3 В | Внутренний вывод питания микросхемы, диапазон напряжения: 2,0–3,6 В | |
2 ,8,10 | Земля | Отрицательный вывод внешнего источника питания | |
3 ,4,6, | NC | ||
5 | ГП11 | 0-3,3 В | Подключитесь к выводу GPIO11 микросхемы; конкретные функции см. в техническом описании микросхемы. |
7 | VCC_PA | Внутренний вывод питания усилителя мощности, рекомендуется Напряжение: 3,7–5,0 В. Чем выше напряжение, тем выше мощность. | |
9 | МУРАВЕЙ | Подключение внешней антенны 50 Ом | |
11 | IRQ | 0-3,3 В | Сигнал прерывания |
12 | МОСИ | 0-3,3 В | Входной сигнал данных SPI |
13 | МИСО | 0-3,3 В | Выходной сигнал данных SPI |
14 | ССК | 0-3,3 В | Последовательные часы SPI |
15 | CSN | 0-3,3 В | Сигнал выбора микросхемы SPI |
16 | NRESET | 0-3,3 В | Сбросить PIN-код |
