RF1101: модуль радиочастотного приемопередатчика мощностью 20 мВт с использованием Ti CC1101
- Модуль радиочастотного приёмопередатчика RF1101 компании TI использует чип CC1101, представляющий собой высокоинтегрированный беспроводной приёмопередатчик ISM-диапазона. Этот модуль в основном предназначен для умного дома, промышленности, научных исследований и медицины, а также для беспроводного оборудования ближней связи.
- RF1101 использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон рабочего напряжения | 1.8 | 3.3 | 3.6 | В | |
| Диапазон температур | -40 | 85 | ℃ | ||
| Текущее потребление | |||||
| Получение тока | 18 | мА | |||
| Передача тока | 30 | мА | @10 дБм | ||
| Ток сна | < 0,5 | uA | |||
| Параметр RF | |||||
| Диапазон частот | 425 | 433 | 463 | МГц | @433MHz |
| Скорость модуляции | 0,6 | 500К | ФСК | ||
| Диапазон мощности передачи | -6 | 11 | дБм | ||
| Чувствительность приема | -116 | дБм | @data=600bps | ||
| Модуляция | (Г)ФСК |
| Чип | CC1101 |
| Частота | 315 МГц,433 МГц,868 МГц,915 МГц |
| Интерфейс | СПИ |
Характеристики радиочастотного приемопередающего модуля RF1101
- Диапазон частот: 315/433/868/915 МГц
- Максимальная выходная мощность: 11 дБм
- 18 мА при получении статуса
- Скорость передачи данных: 0,6–500 кбит/с
- Поддержка нескольких режимов модуляции (OOK, ASK, GFSK, 2-FSK, 4-FSK и MSK)
- Режим выключения со сверхнизким энергопотреблением
- Поддержка RSSI (индикатор уровня принятого сигнала) и LQI (индикатор качества связи)
- Обнаружение низкого уровня мощности
- Диапазон рабочих температур: -40 ~ +85°С
- Функция скачкообразной перестройки частоты
Применение радиочастотного приемопередающего модуля RF1101
- Пульт дистанционного управления
- Удаленное считывание показаний счетчиков
- Домашняя охранная сигнализация и дистанционный бесключевой доступ
- Промышленный контроль
- Телеметрия домашней автоматизации
- Запись персональных данных
- Управление игрушками
- Сенсорные сети
- Контроль давления в шинах
- Мониторинг здоровья
- Беспроводные периферийные устройства для ПК
- Считыватель тегов

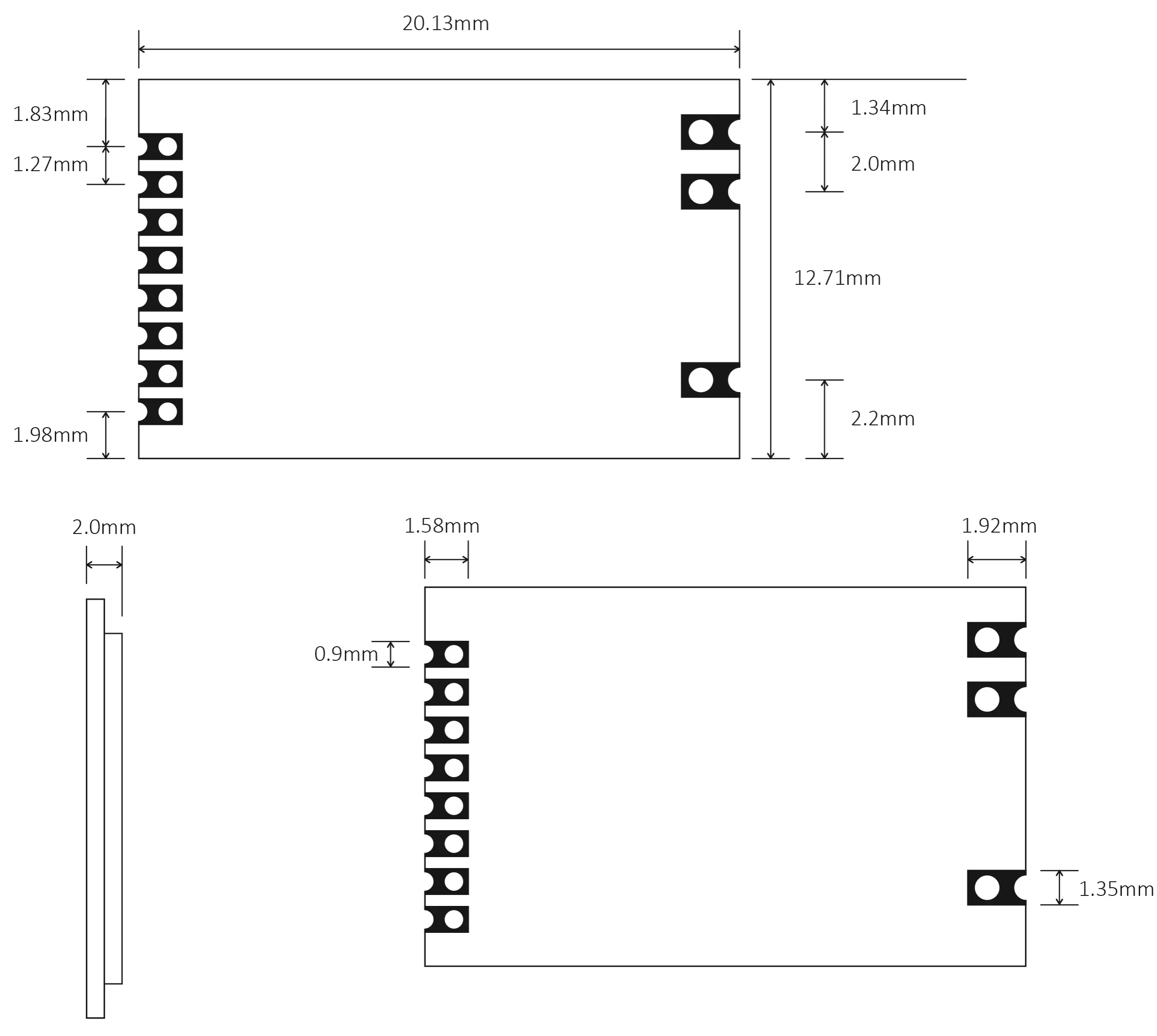

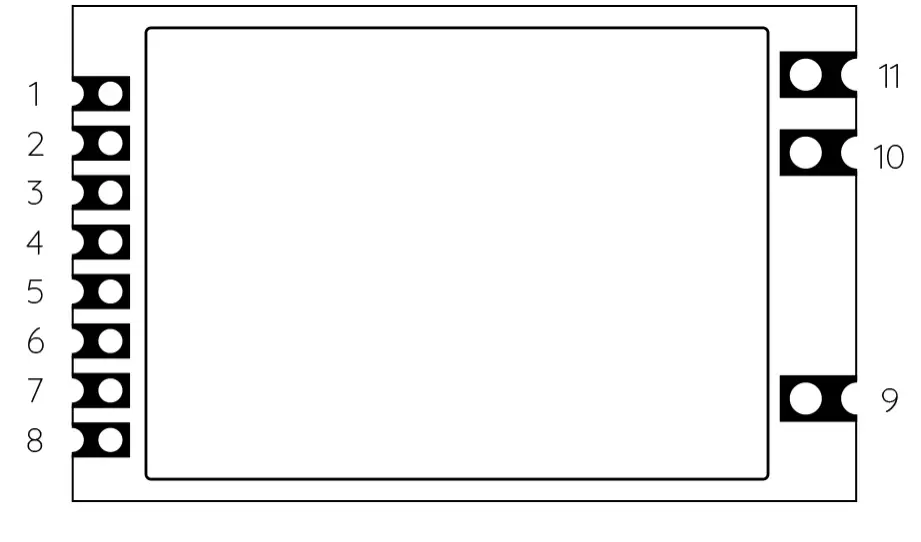

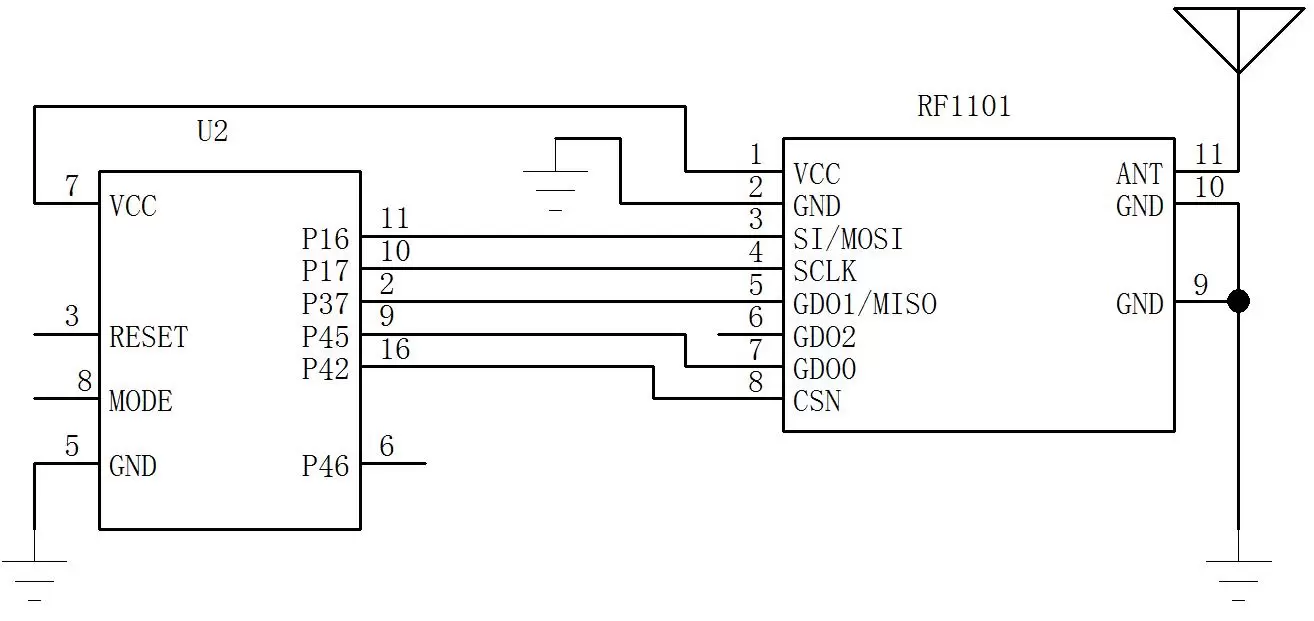

| Номер контакта | Определение пин-кода | Описание |
| 1 | ВКЦ | Подключите источник питания. (Введите 1,8–3,6 В) |
| 2 | Земля | Заземленный |
| 3 | СИ/МОСИ | Входной контакт данных модуля SPI |
| 4 | СКЛК | Входной контакт тактового сигнала SPI модуля |
| 5 | GD01/MISO | Выходной контакт данных модуля SPI |
| 6 | ГДО2 | Выходной контакт информации модуля |
| 7 | GDO0 | Выходной контакт информации модуля |
| 8 | CSn | Вывод включения модуля SPI |
| 9, 10 | Земля | Подключите к заземлению антенны |
| 11 | МУРАВЕЙ | Подключение к коаксиальной антенне сопротивлением 50 Ом |
