| Параметр | Мин | Тип. | Макс. | Единица | Состояние |
| Условия эксплуатации | |||||
| Диапазон рабочего напряжения | 1,8 | 3.3 | 3.6 | В | |
| Температурное напряжение | -40 | 85 | ℃ | ||
| Текущее потребление | |||||
| Ток приема | 18,5 | мА | |||
| ток передачи | 85 | мА | @20 дБм | ||
| Ток сна | < 1 | ЮА | |||
| РЧ параметр | |||||
| Диапазон частот | 403 | 433 | 463 | МГц | @433 МГц |
| 470 | 490 | 510 | МГц | @490 МГц | |
| 838 | 868 | 898 | МГц | @868 МГц | |
| 900 | 915 | 930 | МГц | @915 МГц | |
| Скорость модуляции | 0,123 | 256 | Кбит/с | ФСК | |
| Диапазон выходной мощности | 1 | 20 | дБм | ||
| Получение чувствительности | -121 | дБм | @Скорость передачи данных=1,2 Кбит/с | ||
| Модуляция | (G) FSK |
| Чип | SI4432 |
| Частота | 315 МГц, 433 МГц, 470 МГц, 868 МГц, 915 МГц |
| Выходная мощность | 100 МВт |
| Интерфейс | SPI |

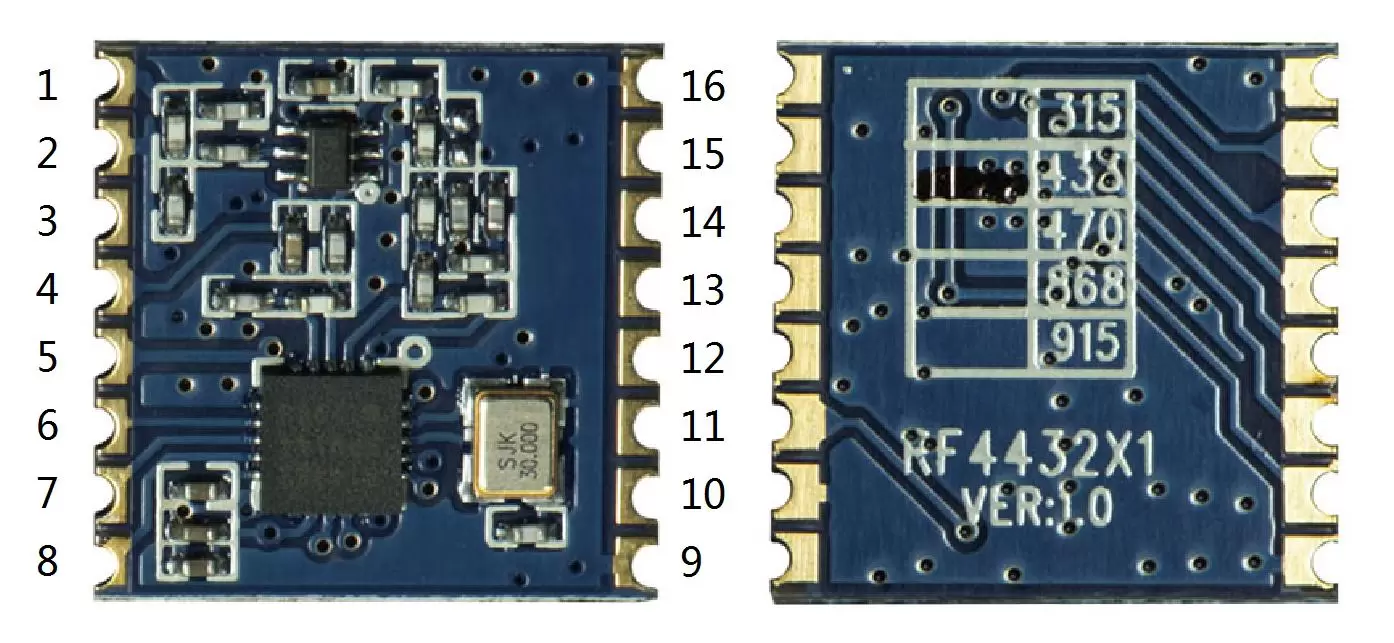

| Булавка №. | Название вывода | Описание |
| 1 | МУРАВЕЙ | Связаться с коаксиальной антенной 50 Ом |
| 2 | Гнездо | Силовая земля |
| 3 | Rx_ant | Передавать штифт управления переключателем антенны |
| 4 | Tx_ant | Получение контрольного штифта антеннного переключателя |
| 5 | Венчурной | Подключитесь к положительному источнику питания 3.3 В |
| 6 | GPIO0 | Подключитесь непосредственно к контакту GPIO0 чипа |
| 7 | GPIO1 | Подключитесь непосредственно к контакту GPIO1 CHI |
| 8 | GPIO2 | Подключитесь непосредственно к контакту GPIO 2 числа ци |
| 9 | Гнездо | Силовая земля |
| 10 | SDO | 0 ～ Vdd v Digital Output, обеспечивает серийную функцию Readback для внутреннего регистра управления |
| 11 | SDI | Ввод последовательных данных. 0 ～ VDD V Цифровой ввод. Этот PIN-код представляет собой 4-проводную шину последовательных данных последовательных данных. |
| 12 | SCLK | Ввод последовательных часов. 0 ～ VDD V Цифровой ввод. Этот вывод обеспечивает 4-проводную функцию часовых данных последовательных данных. |
| 13 | Нел | Последовательный интерфейс Выберите входной штифт. 0 ～ VDD V Цифровой ввод. Этот вывод обеспечивает функцию SELECT/Включить 4-проводную шину последовательных данных. Этот сигнал также используется для обозначения режима чтения/записи взрыва. |
| 14 | нирк | Прерывать выходной штифт |
| 15 | Sdn | Чип включает PIN -код. 0 ～ VDD V Цифровой ввод. SDN = 0 во всех режимах, кроме режима выключения. Когда SDN = 1, чип будет полностью закрыт, а содержимое реестра будет потеряно. |
| 16 | Гнездо | Силовая земля |
