Модули UART-сетевой радиочастотной связи серии SV-MESH

Модули UART-сетевой радиочастотной связи серии SV-MESH

Серия SV-MESH — это UART-модули сверхбольшой дальности для сетей MESH, созданные на основе высокопроизводительных чипов Silicon Labs. Они работают в режимах «Узловой» и «Маршрутизатор», а также могут автоматически выступать в роли ретрансляторов. Сеть легко построить без слепых зон и ограничений по расстоянию. Для предотвращения помех SV-MESH предоставляет 40 частотных каналов и настраиваемый идентификатор сети (Net ID). SV-MESH — гибкое и простое в использовании решение с множеством параметров, таких как частота, скорость передачи данных, выходная мощность, идентификатор сети (Net ID), идентификатор узла (Node ID). Пользователи могут настраивать параметры с помощью ПК или собственного устройства.
SV-MESH использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

Связаться с нами

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	3.3	5.0	6.5	В	@100 мВт
	3.3	5.0	6.5	В	@500 мВт
	4.5	5.0	6.5	В	@2W
	9	12	18	В	@3W
	9	12	30	В	@5W
	4.5	5.0	5.5	В	@USB-порт
Текущее потребление
ток сна		< 5		uA	@100мВт、500мВт、2Вт
ток сна		< 5		мА	@3W、5W
Ток Rx		25		мА	Уровень @TTL
		34		мА	Уровень @RS485
		33		мА	Уровень @RS232
		26		мА	@Уровень USB
Ток передачи		< 95		мА	при 100 мВт
		< 350		мА	@500 мВт
		< 900		мА	@2W
		< 600		мА	@3W
		< 1,8		А	@5W
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433 МГц
	470,92	489,92	509.92	МГц	@470 МГц
	849.92	868.92	888.92	МГц	@868 МГц
	895.92	914.92	934.92	МГц	@915 МГц
Выходная мощность	-1	+20	+20	дБм	100 мВт
	+20	+27	+27	дБм	500 мВт
	+13	+33	+33	дБм	2 Вт
	+15	+35	+35	дБм	3 Вт
	+30	+37	+37	дБм	5 Вт
Скорость передачи данных	1.2	9.6	115.2	Кбит/с	ГФСК
Чувствительность рецепта		-121		дБм	@1.2Кбит/с

Интерфейс	ТТЛ, RS232, RS485, USB
Сеть	СЕТКА
Частота	433 МГц,470 МГц,868 МГц,915 МГц
Модуляция	(Г)ФСК
Выходная мощность	100 мВт, 500 мВт, 1 Вт, 2 Вт, 3 Вт, 5 Вт

Особенности UART RF-модуля серии SV-MESH

Повторять автоматически
Модуляция GFSK
40 каналов
4 байта сетевого идентификатора
Идентификатор узла по умолчанию 2 байта
Настраиваемые последовательные параметры
RSSI
TTL/RS232/RS485/USB для опции
Максимальная выходная мощность: 100 мВт~5 Вт для опции
Диапазон частот: 433/470/868/915 МГц (опция)
Чувствительность до -121 дБм
Рабочая температура: -40 ~ +85 °С

Применение UART RF-модуля серии SV-MESH

Управление роботом
Дистанционное телеметрическое управление
Промышленный сбор данных
Беспроводная передача данных
Система контроля доступа
Удаленное считывание показаний счетчиков
Система безопасности
Домашняя автоматизация

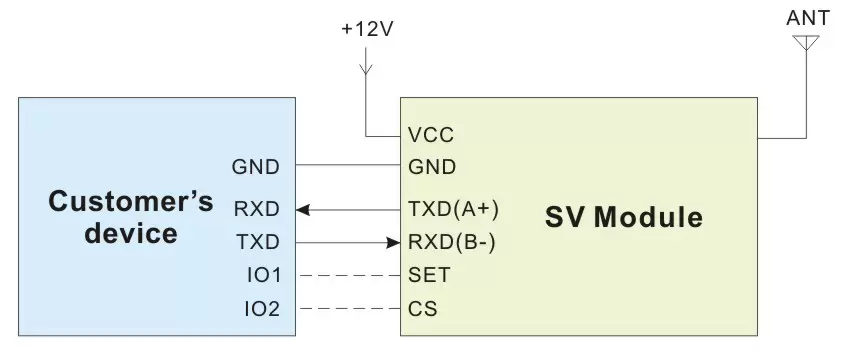

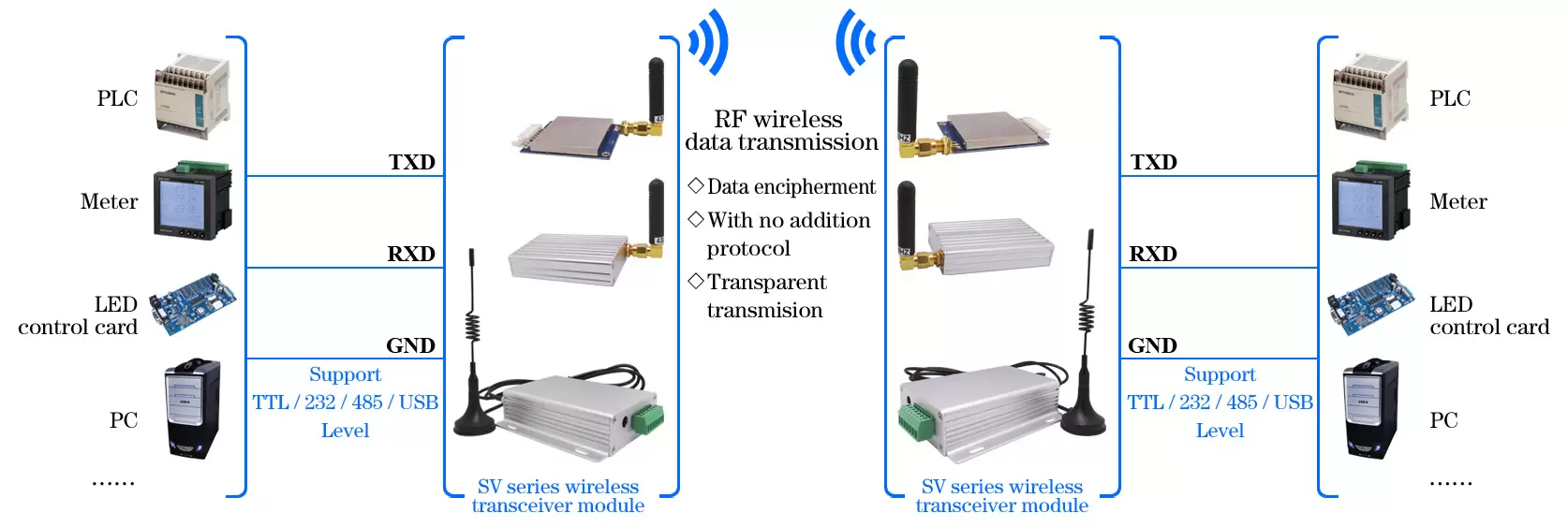

Схема применения беспроводных модулей Mesh Network Uart RF серии SV-MESH

SV610:

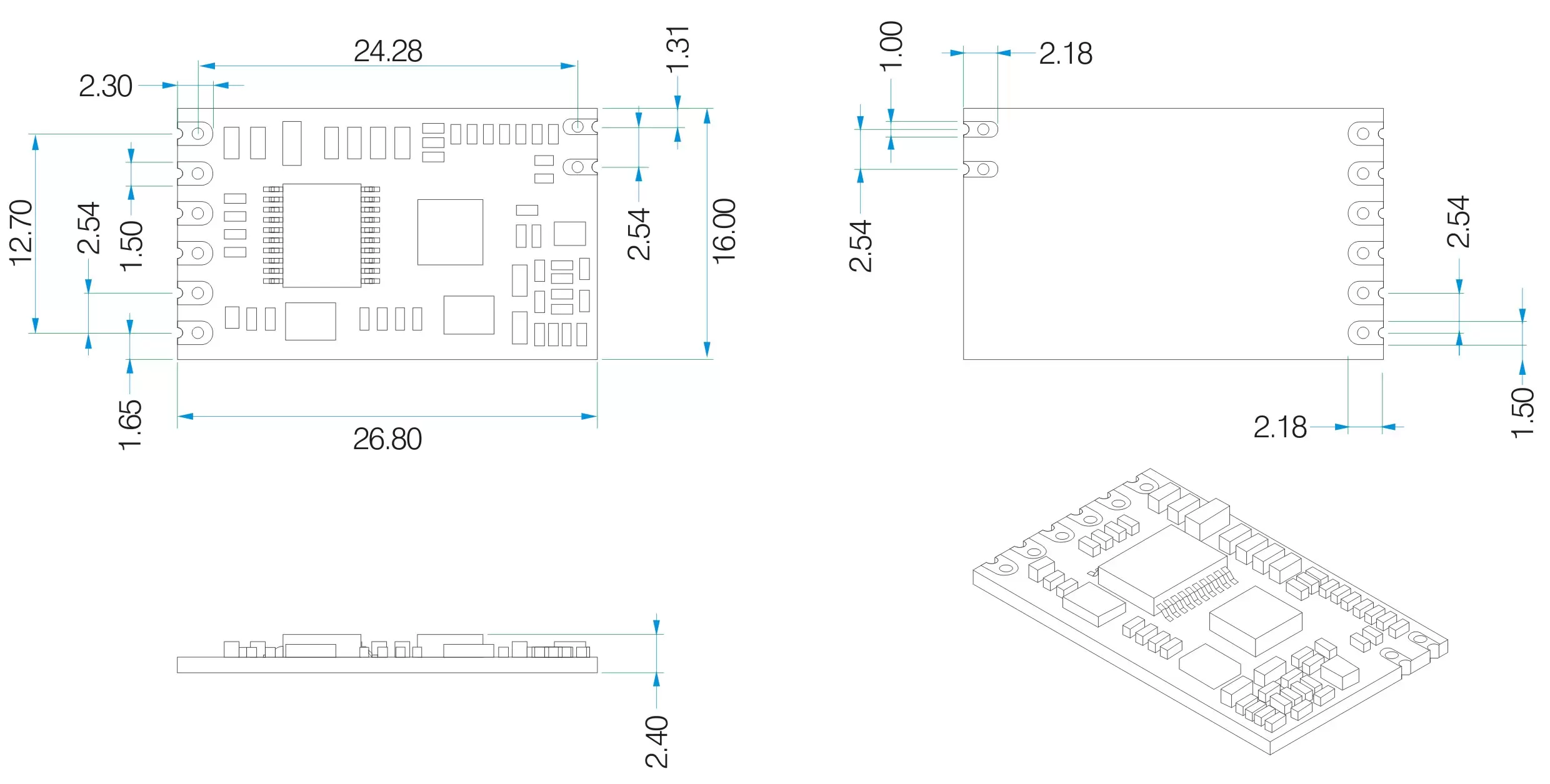

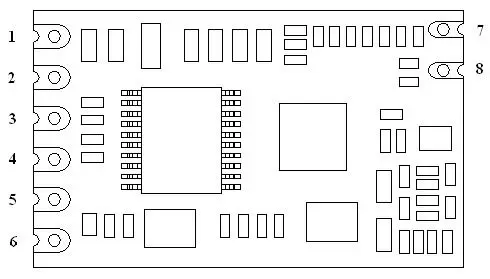

Определение контактов беспроводных модулей Mesh Network Uart RF SV610

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD	TXD модуля и подключение к внешнему RXD
4	RXD	RXD модуля и подключение к внешнему TXD
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)
7	Земля	Подключено к земле
8	МУРАВЕЙ	Подключено к антенне (медная коаксиальная антенна 50 Ом)

СВ650:

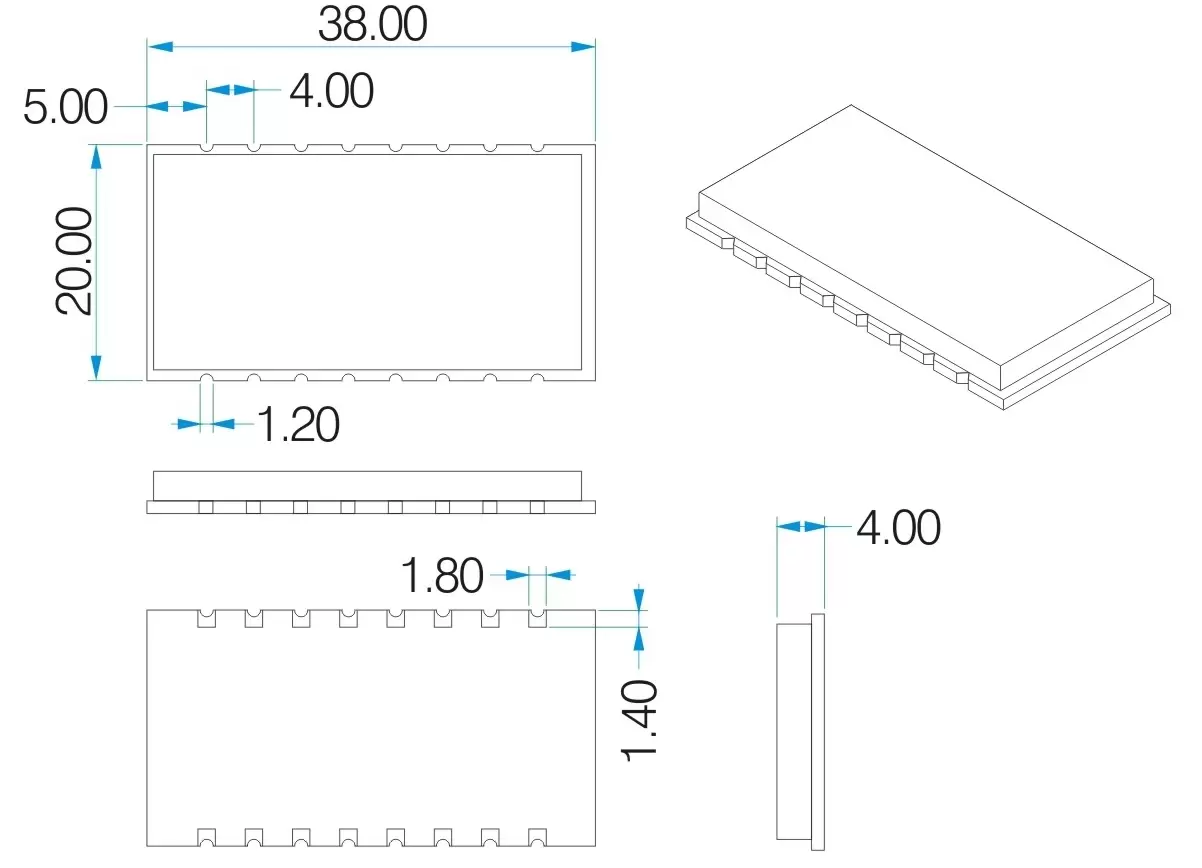

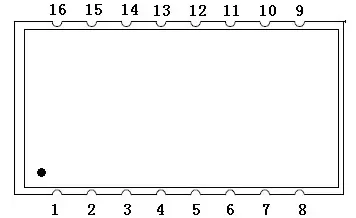

Определение контактов беспроводных модулей Mesh Network Uart RF SV650

Номер контакта	Определение	Описание
1	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
2	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)
3	TXLED	Светодиодный индикатор передачи (активен при низком уровне)
4	RXLED	Светодиодный индикатор приема (активен при низком уровне сигнала)
5, 6, 7, 11, 12	NC	Нулевой
8、10、13	Земля	Подключено к земле
9	МУРАВЕЙ	Подключено к антенне (медная коаксиальная антенна 50 Ом)
14	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
15	RXD/B	RXD модуля и подключение к внешнему TXD (уровень @485, подключение к B для выхода)
16	TXD/A	TXD модуля и подключите к внешнему RXD (уровень @485, подключите к A для выхода)

Серии SV611, SV651：

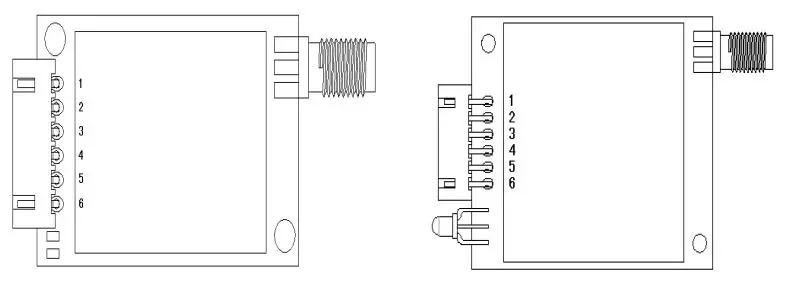

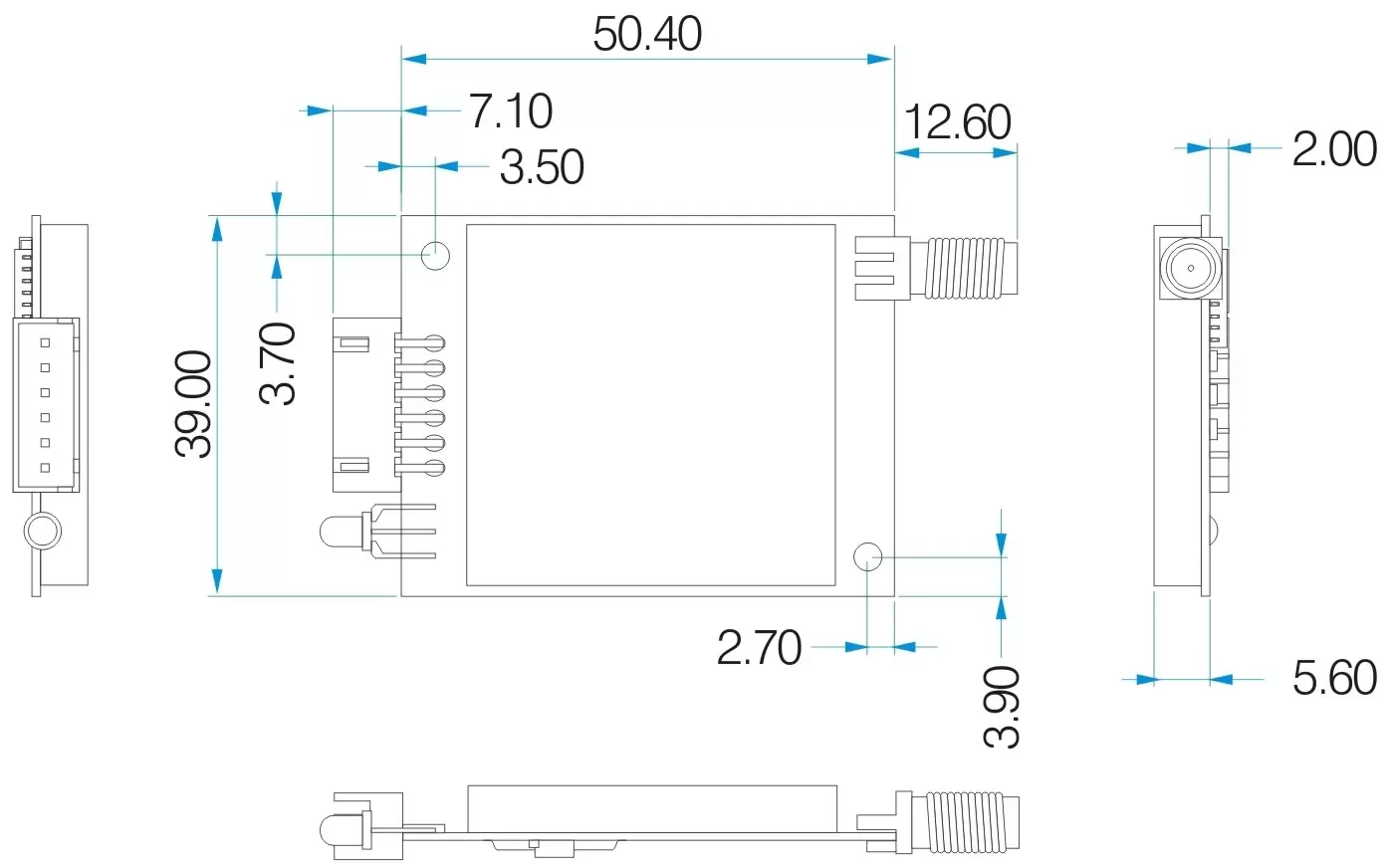

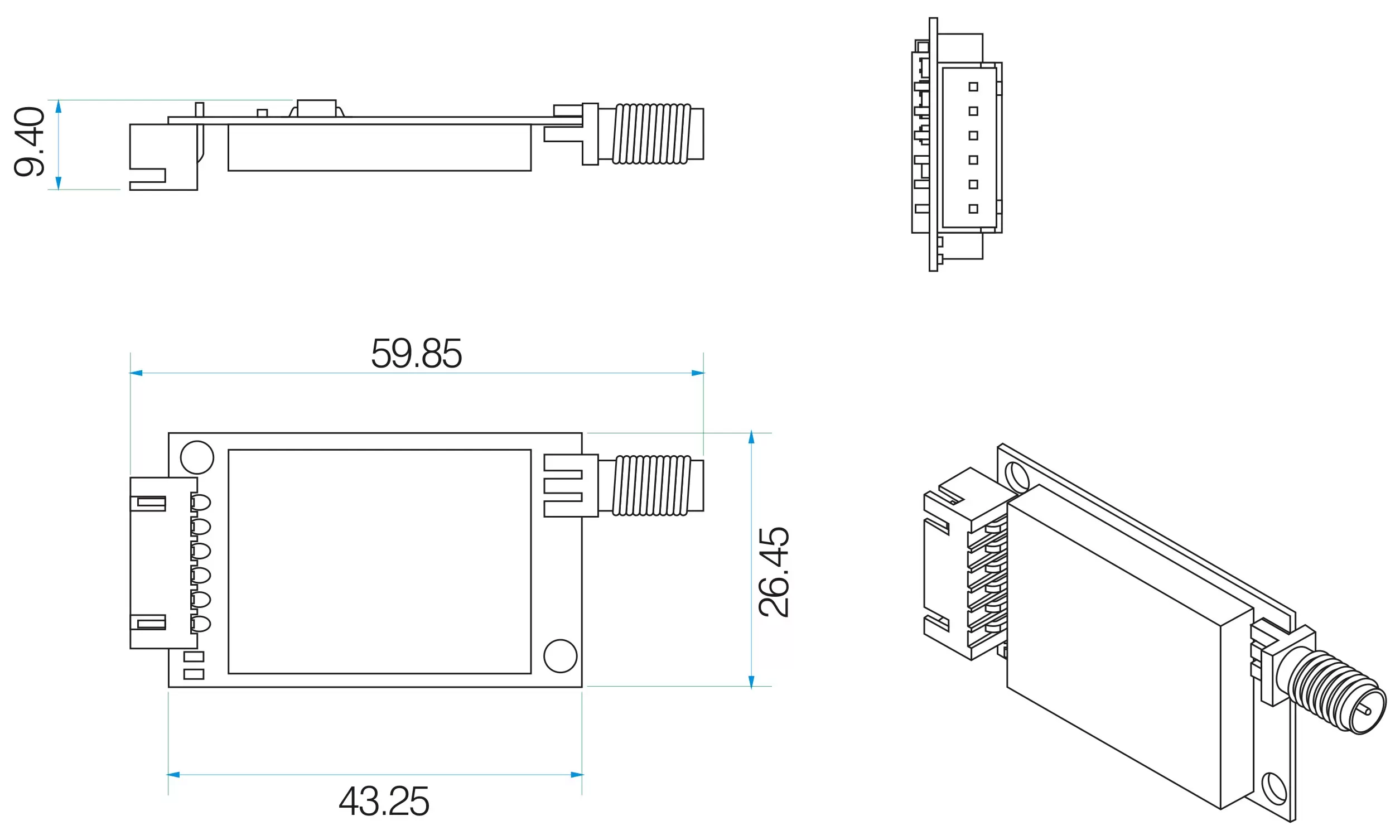

Определение контактов беспроводных модулей Mesh Network Uart RF SV611/SV651

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD/A	TXD модуля и подключите к внешнему RXD (уровень @485, подключите к A для выхода)
4	RXD/B	RXD модуля и подключение к внешнему TXD (уровень @485, подключение к B для выхода)
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

Серии SV612、SV652、SV6202：

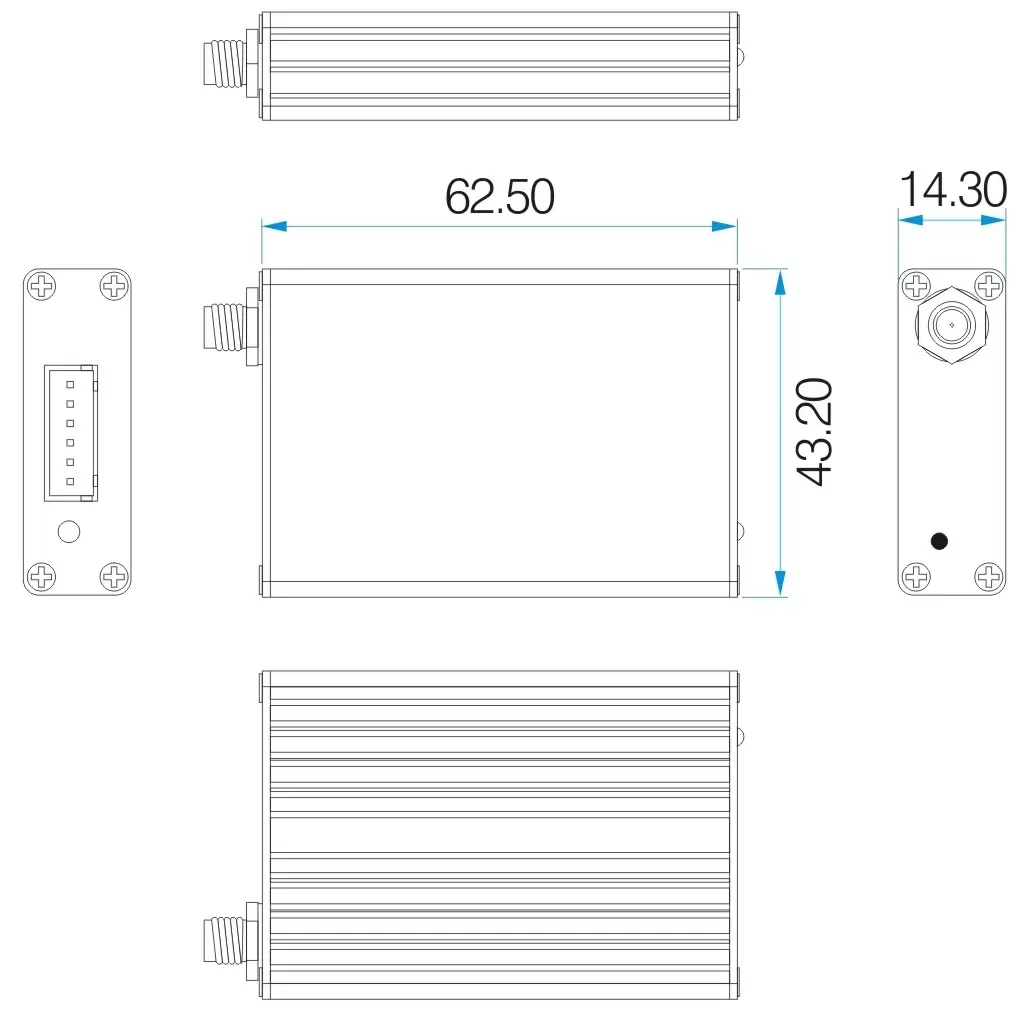

Определение контактов беспроводных модулей Mesh Network Uart RF SV612/SV652/SV6202

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD/A	TXD модуля и подключите к внешнему RXD (уровень @485, подключите к A для выхода)
4	RXD/B	RXD модуля и подключение к внешнему TXD (уровень @485, подключение к B для выхода)
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

Серии SV613、SV653：

Определение контактов беспроводных модулей Mesh Network Uart RF SV613/SV653

Серии SV614, SV654：

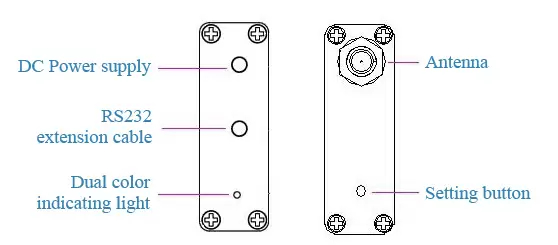

Определение контактов беспроводных модулей Mesh Network Uart RF SV614/SV654

Серия SV6300：

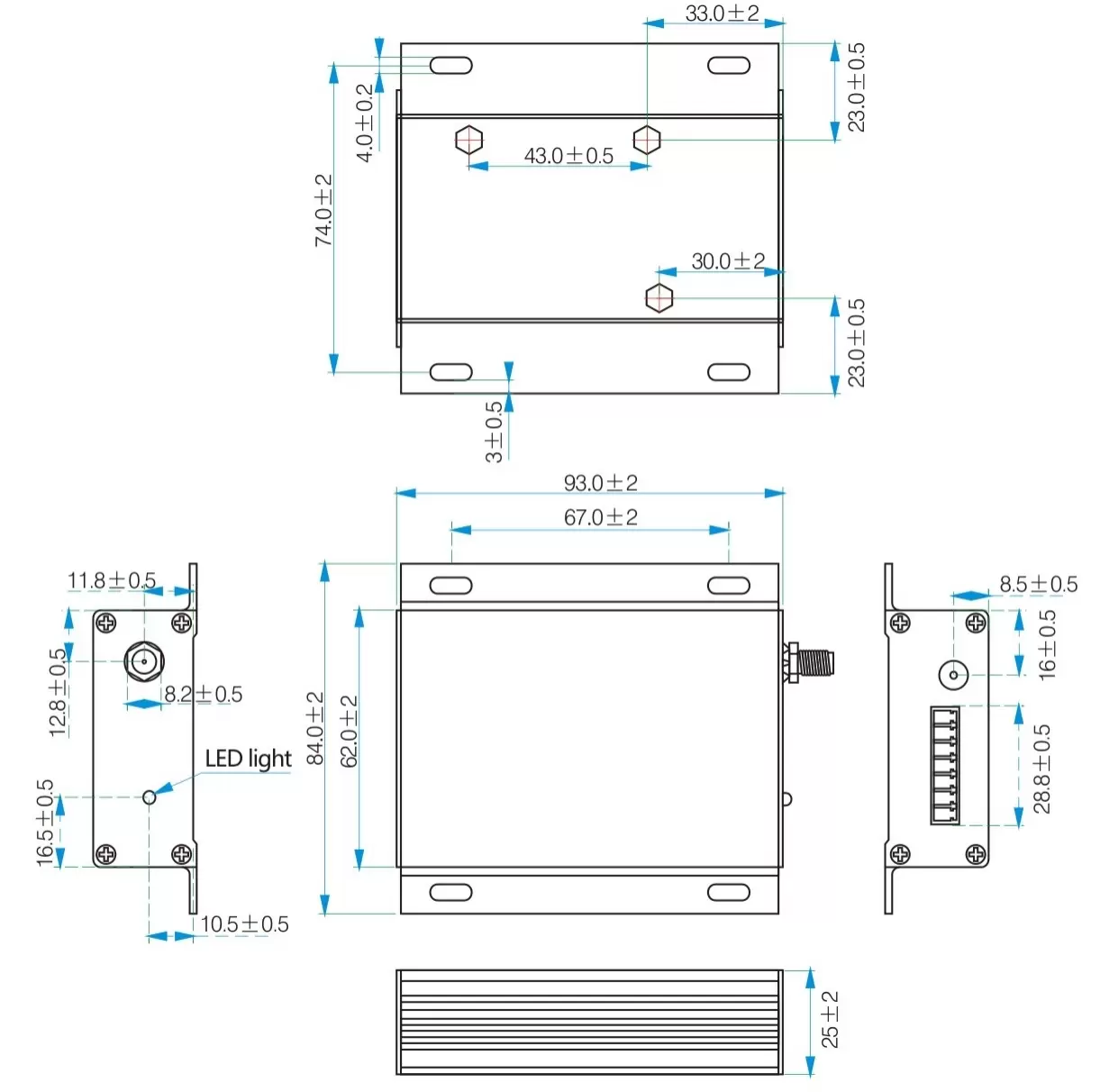

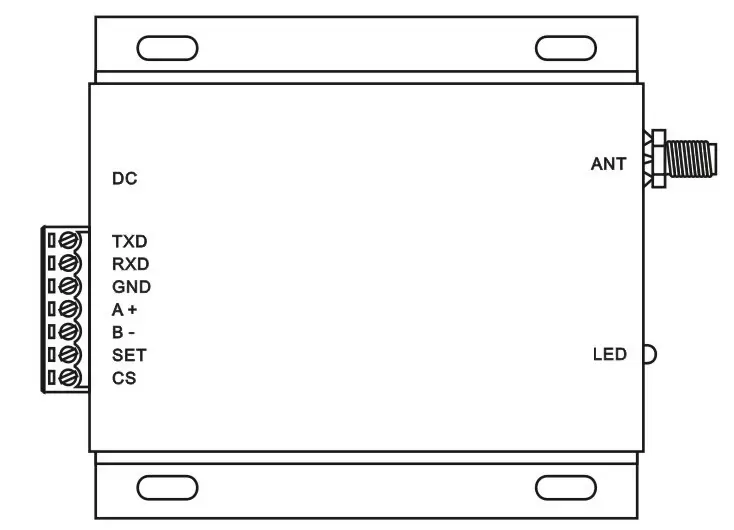

Определение контактов беспроводных модулей Mesh Network Uart RF SV6300

Номер контакта	Определение	Описание
1	TXD	TXD модуля и подключение к внешнему RXD
2	RXD	RXD модуля и подключение к внешнему TXD
3	Земля	Подключено к земле
4	А +	Последовательная связь TXD (уровень RS485)
5	Б -	Последовательная связь RXD (уровень RS485)
6	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
7	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)

Серия SV6500:

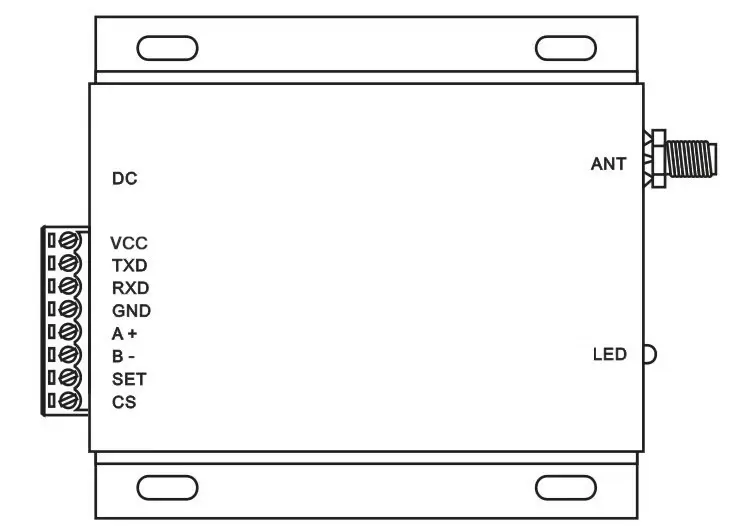

Определение контактов беспроводных модулей Mesh Network Uart RF SV6500

Номер контакта	Определение	Описание
1	ВКЦ	Подключитесь к положительному источнику питания.
2	TXD	Подключите к TXD для интерфейса TTL или RS232
3	RXD	Подключите к RXD для интерфейса TTL или RS232
4	Земля	Подключено к земле
5	А+	Подключите к A+ для интерфейса RS485
6	Б-	Подключите к B- для интерфейса RS485
7	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
8	CS	Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим)
