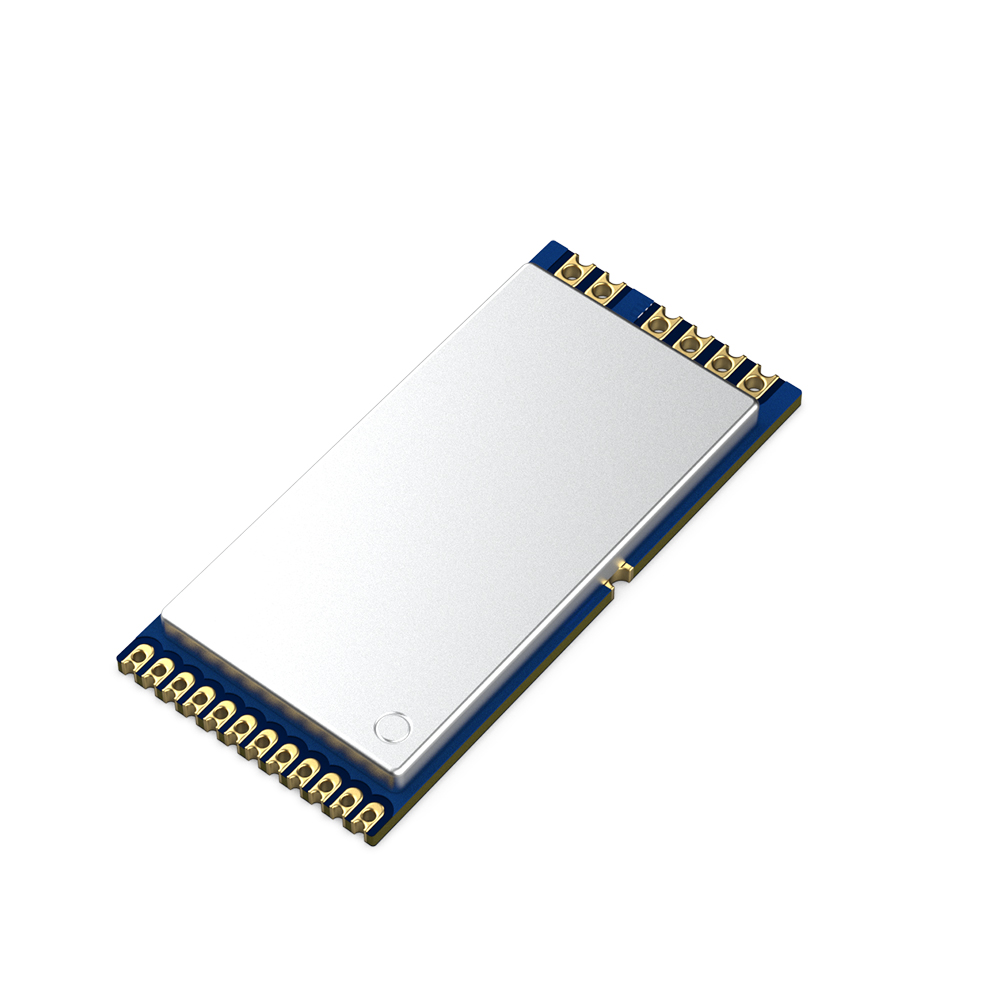

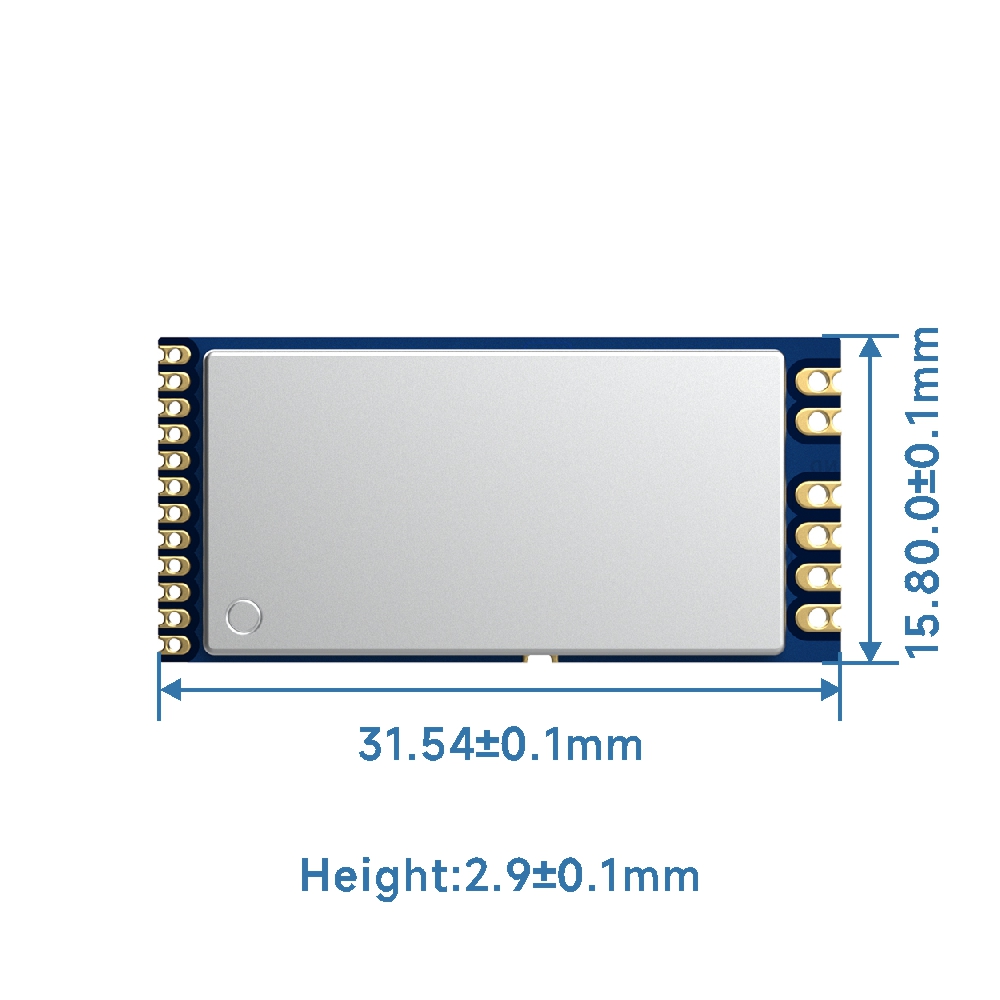

LoRa1280F27-TCXO: РЧ-модуль промышленного класса SX1280, 2,4 ГГц
- Эта серия модулей разработана на основе оригинального радиочастотного чипа sx1280 от Semtech, а соответствие схемы PA обеспечивает выходную мощность модуля до 500 мВт (+27 дБм). Кроме того, модуль LoRa1280F27-TCXO также оснащен высокоточный кварцевый генератор TCXO промышленного класса с температурной компенсацией, который гарантирует стабильную выходную частоту в суровых условиях, таких как высокие и низкие температуры.
- ВЧ-модуль 2,4 ГГц LoRa1280F27-TCXO строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
★ Следующие параметры получаются при подключении прибора к медной оси сопротивлением 50 Ом: @VCC=5 В.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Условия эксплуатации | |||||
| Рабочее напряжение | 2 | 5 | 5,5 | В | |
| Диапазон температур | -40 | 85 | °С | ||
| Текущее потребление | |||||
| Ток передачи | < 600 | мА | @Vcc=5 В, 27 дБм | ||
|
Ток приема | < 17 | мА | @Обыкновенный кристалл | ||
| < 19 | мА | @TCXO | |||
| Ток сна | <7 | ЮА | |||
| РЧ параметр | |||||
| Диапазон частот | 2400 | 2500 | МГц | ||
|
Скорость передачи данных | 0,476 | 202 | Кбит/с | @Лора | |
| 260 | 1300 | Кбит/с | @FLRC | ||
| 125 | 2000 г. | Кбит/с | @ФСК | ||
| Выходная мощность | 1 | 27 | дБм | ||
| Максимальная выходная мощность | 26 | 26,5 | 27 | дБм | @VCC=5В |
| Получение чувствительности | -132 | дБм | ЛоРа@0,476 Кбит/с | ||
| Интерфейс | СПИ |
| Чип | SX1280 |
| Частота | 2,4 ГГц |
| Модуляция | Лора |
| Выходная мощность | 500мВт |
Особенности радиочастотного модуля 2,4 ГГц LoRa1280F27-TCXO
- Диапазон рабочих частот: 2400-2500 МГц
- Максимальная выходная мощность: 500 мВт (27,0 дБм)
- Чувствительность до - 132 дБм@LoRa
- Скорость передачи данных: @LoRa=0,476-202кПбс
- ЛоРа модуляция
- Встроенный МШУ
- Высокоточный кварцевый генератор (0,5 ppm TCXO/10 ppm)
- Режим пакетной связи (прием FiFo 256 байт)
- Диапазон рабочего напряжения: 2,0-5,5 В
- Диапазон рабочих температур:-40~+85 °C
Применение радиочастотного модуля 2,4 ГГц LoRa1280F27-TCXO
- Беспроводной пульт
- Умный дом
- Читатель тегов
- Управление игрушкой
- Контроль давления в шинах
- Мониторинг здоровья

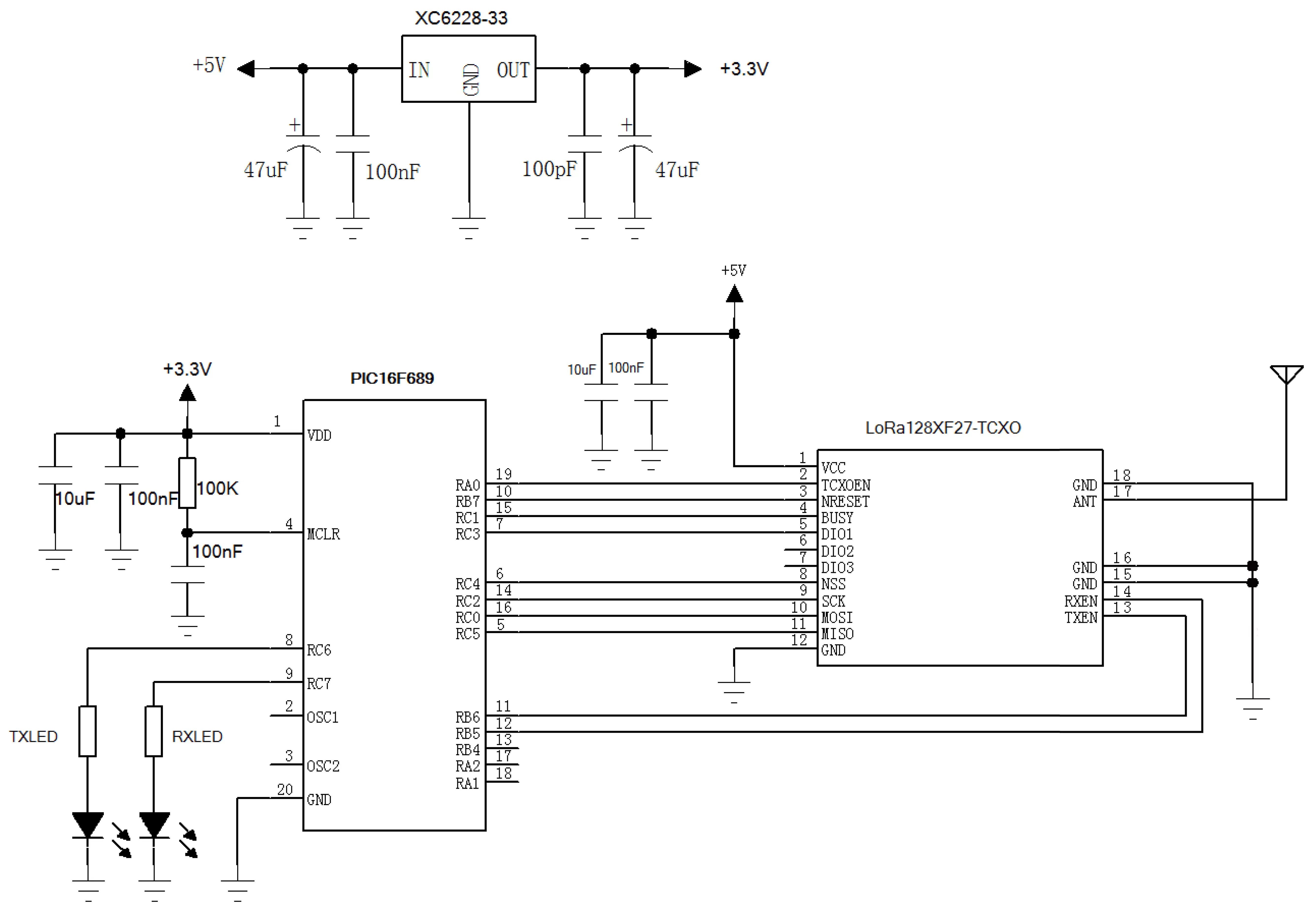

Примечание. Когда напряжение питания составляет 5 В, высокий уровень всех входов/выходов составляет 3,3 В.

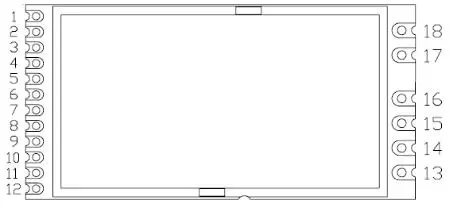

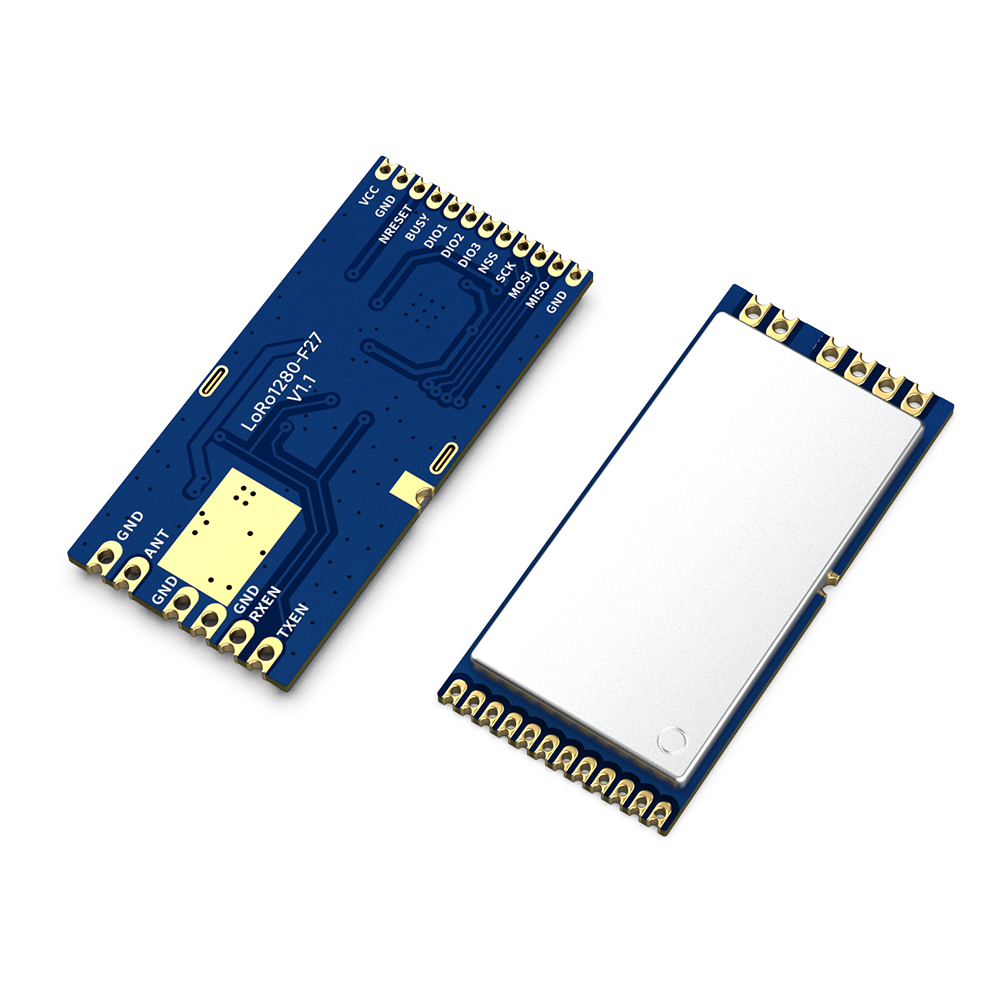

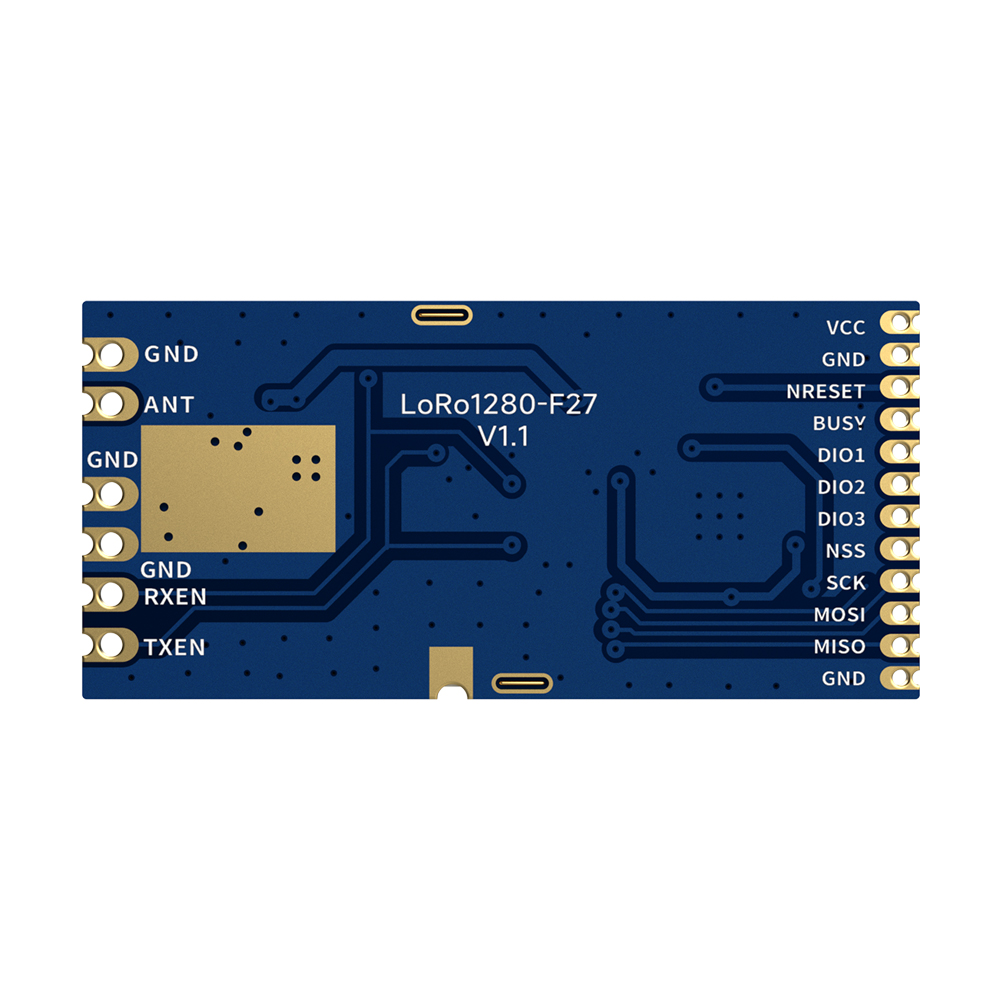

| Контакт НЕТ | Имя контакта | ввод/вывод | Стандарт уровня | Описание |
| 1 | ВКК | - | 2,0-5,5 В | Подключен к положительному полюсу источника питания |
| Примечание. В модуле Lora1280F27-TCXO PIN 2 — TCXOEN. | ||||
| 2 | Земля | - | Силовое заземление | |
| Примечание. В модуле Lora1280F27-TCXO PIN 2 — TCXOEN. | ||||
| 2 | ТСХОЕН | я | 2,0-3,3 В | Включите TCXO: поднимите TCXOEN перед управлением SX1280 для сброса; Задержка не менее 3 мс для ожидания завершения запуска TCXO; 3. Во время использования модуля 1280 TCXOEN должен всегда поддерживать высокий уровень; Выключите TCXO (если модулю необходимо перейти в спящий режим): вызовите функцию SetSleep(), чтобы модуль перешел в спящий режим; Задержка не менее 1 мс для ожидания завершения режима сна модуля; Потяните вниз TCXOEN, чтобы выключить TCXO; |
| 3 | НРЕСЕТ | я | 0-3,3 В | Триггерный вывод сброса чипа, активный низкий уровень |
| 4 | ЗАНЯТЫЙ | О | 0-3,3 В | Контакт индикатора состояния (подробнее см. в спецификации SX1280/1281) |
| 5 | ДИО1 | О | 0-3,3 В | Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281) |
| 6 | ДИО2 | О | 0-3,3 В | Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281) |
| 7 | ДИО3 | О | 0-3,3 В | Непосредственное подключение к выводу чипа, настраиваемый ввод-вывод общего назначения (подробную информацию см. в спецификации чипа SX1280/1281) |
| 8 | НСС | я | 0-3,3 В | Контакт выбора чипа модуля |
| 9 | ССК | я | 0-3,3 В | Входной контакт синхронизации SPI |
| 10 | МОСИ | я | 0-3,3 В | Контакт ввода данных SPI |
| 11 | МИСО | О | 0-3,3 В | Вывод данных SPI |
| 12,15,16 | Земля | - | - | Подключен к отрицательному полюсу |
| 13 | TXEN | я | 0-3,3 В | Контакт управления передачей (высокий уровень при передаче, низкий уровень при приеме) |
| 14 | РКСЕН | я | 0-3,3 В | Контакт управления приемом (высокий уровень при приеме, низкий уровень при передаче) |
| 17 | МУРАВЕЙ | - | - | Подключение с помощью коаксиальной антенны сопротивлением 50 Ом. |
| 18 | Земля | - | - | Подключен к отрицательному полюсу |
