★Примечание. В модуле поставки по умолчанию используется промышленный кварцевый генератор с частотой 10 ppm, кварцевый генератор TCXO является дополнительным для особых требований:
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Условия эксплуатации | |||||
| Рабочее напряжение | 1,8 | 3.3 | 3,7 | В | |
| Диапазон температур | -40 | 25 | 85 | ℃ | |
| Текущее потребление | |||||
| Ток приема | < 5 | мА | Кварцевый генератор @10ppm | ||
| < 6,5 | мА | @TCXO кристалл | |||
| ток передачи | < 130 | мА | @868 МГц @915 МГц | ||
| < 110 | мА | @433 МГц @490 МГц | |||
| Ток сна | 1,9 | ЮА | Режим OFF (режим SLEEP с холодным запуском) Все блоки выключены | ||
| 2.3 | ЮА | Режим SLEEP (режим SLEEP с горячим запуском) Конфигурация сохраняется. | |||
| 2.9 | ЮА | Режим SLEEP (режим SLEEP с теплым запуском) Конфигурация сохраняется + RC64k | |||
| 0,56 | мА | Режим STDBY_RC, RC13M, XOSC ВЫКЛ. | |||
| 2.35 | мА | Режим STDBY_XOSC, XOSC ВКЛ. | |||
| РЧ параметр | |||||
| Диапазон частот | 400 | 433 | 450 | МГц | @433 МГц |
| 470 | 490 | 510 | МГц | @490 МГц | |
| 848 | 868 | 888 | МГц | @868 МГц | |
| 900 | 915 | 940 | МГц | @915 МГц | |
| Выходная мощность | -15 | 22 | дБм | ||
| Получение чувствительности | -129 | дБм | @LoRa BW=250KHz_SF = 10_CR=4/5 | ||
| Интерфейс | СПИ |
| Чип | ОООC68 |
| Частота | 433 МГц, 470 МГц, 868 МГц, 915 МГц |
| Модуляция | Лора |
| Выходная мощность | 160 мВт |
| Сертификация | Идентификатор FCC, CE-RED |

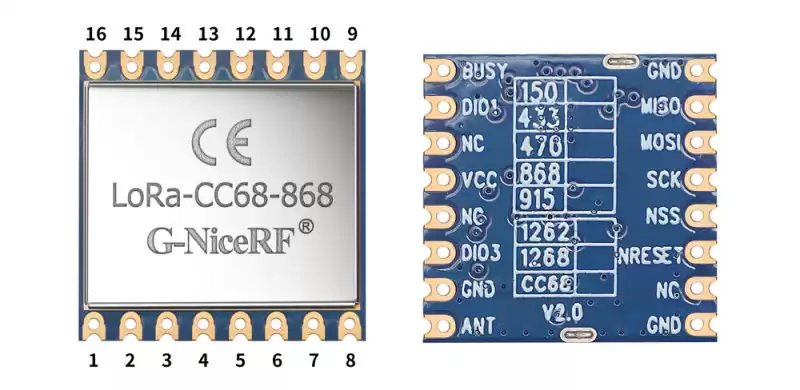

| № контакта. | Имя контакта | Описание |
| 1 | Земля | Силовое заземление |
| 2 | МИСО | SPI-выход |
| 3 | МОСИ | SPI-вход |
| 4 | ССК | Серийные часы |
| 5 | НСС | Включение SPI |
| 6 | НРЕСЕТ | Сбросить вход |
| 7, 12, 14 | Северная Каролина | Пустой |
| 8 | Земля | Силовое заземление |
| 9 | МУРАВЕЙ | Подключение с помощью антенны 50 Ом. |
| 10 | Земля | Силовое заземление |
| 11 | ДИО3 | Может быть настроен как индикация сигнала прерывания, подробности в таблице данных чипа (Примечание: выход для управления TCXO, когда используется кристалл TCXO) |
| 13 | ВКК | Источник питания (по умолчанию 3,3 В) |
| 15 | ДИО1 | Может быть настроен как индикация сигнала прерывания, подробности в таблице данных чипа. |
| 16 | ЗАНЯТЫЙ | Используется для индикации состояния, подробности см. в техническом описании. |
