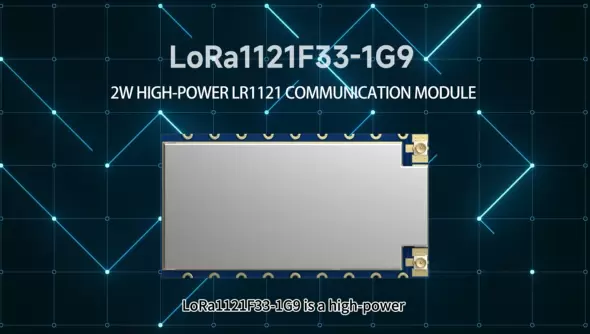

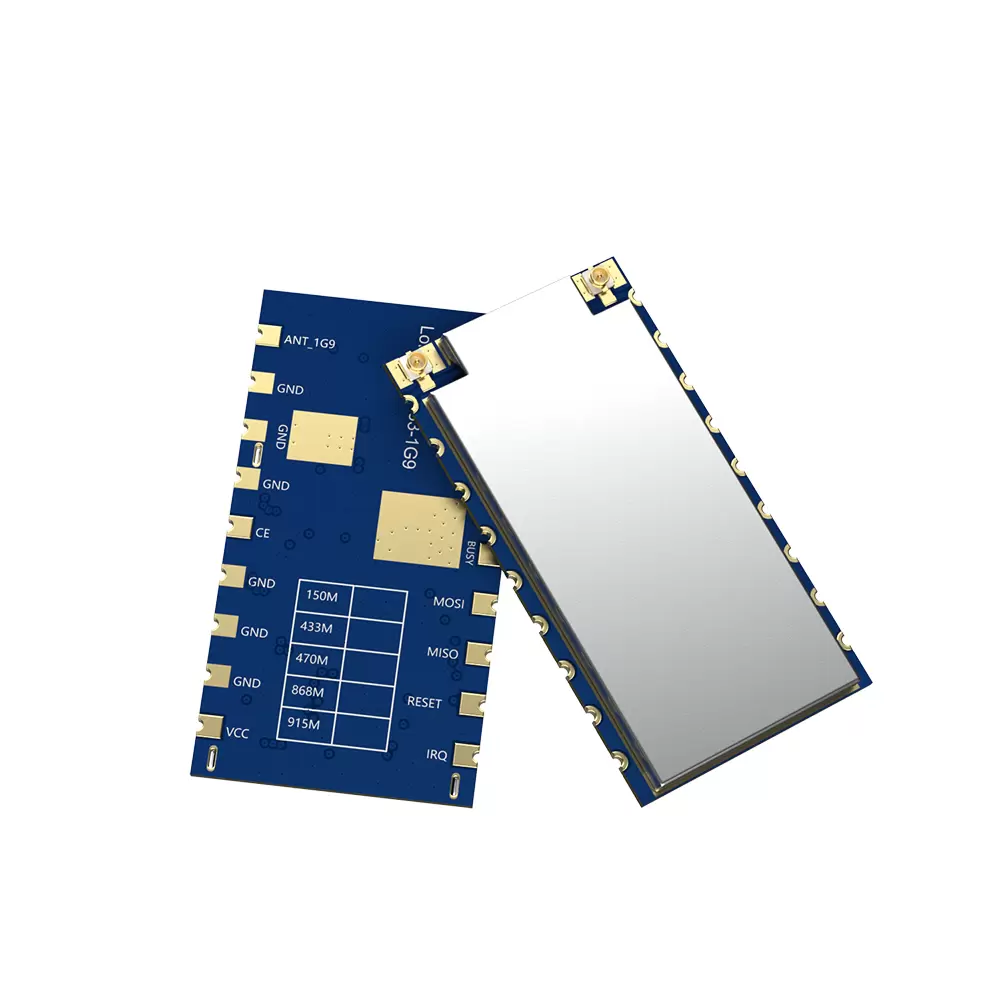

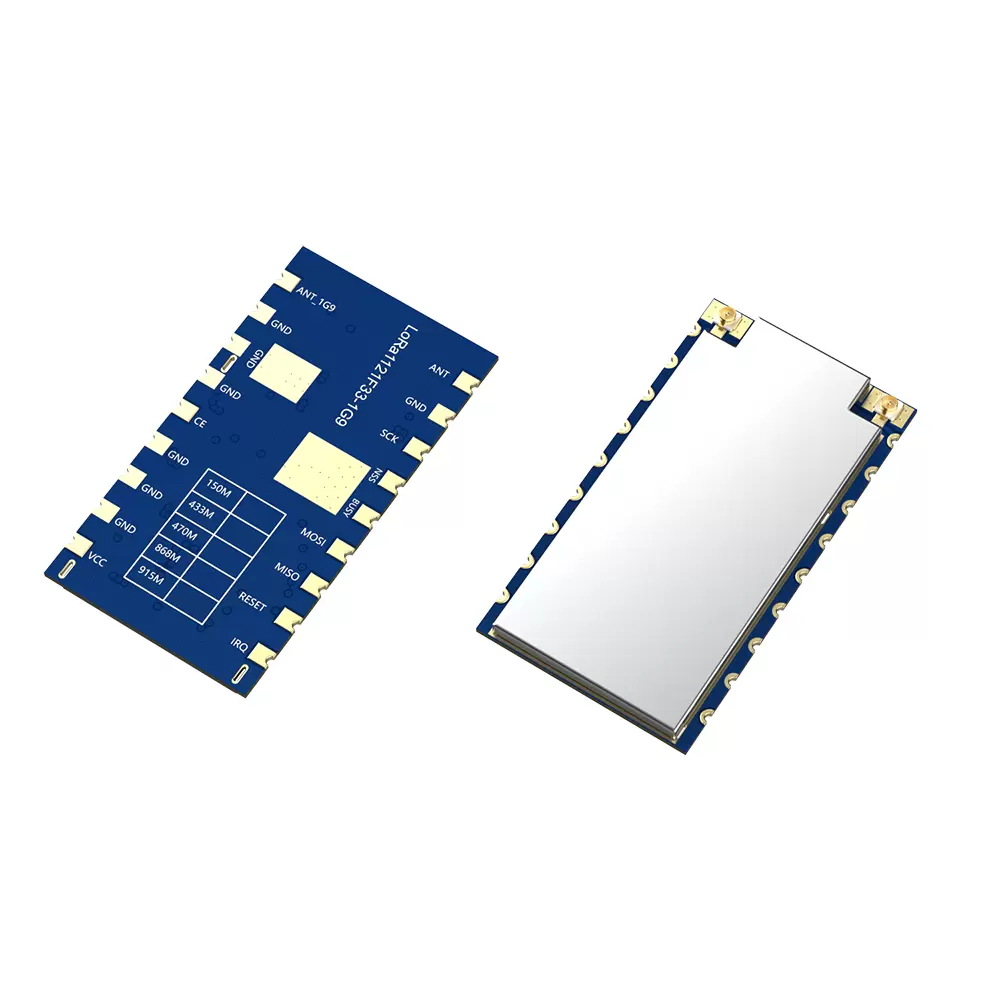

LoRa1121F33-1G9 Модуль беспроводной связи высокой мощности
Модуль LoRa1121F33-1G9 построен на чипе SEMTECH LR1121, сверхмаломощном приемопередатчике LoRa дальнего действия, поддерживающем связь в суб-ГГЦ и спутниковую связь S-диапазона. LoRa1121F33-1G9 поддерживает модуляцию LoRa, (G)FSK, протокол Sigfox и LR-FHSS. Он совместим с протоколом связи LoRaWAN и может работать как узел LoRaWAN. Кроме того, он предлагает гибкие возможности конфигурации для удовлетворения требований различных приложений и собственных протоколов.
Параметры | Условия испытаний | Мин. | Тип. | Макс | Единица |
Диапазон напряжения | 3.0 | 5 | 5,5 | В | |
Рабочая температура | -40 | 25 | 85 | ℃ | |
Максимальный входной сигнал | 10 | дБм | |||
Текущее потребление | |||||
Передача тока | @433 МГц | < 900 | мА | ||
@1,9 ГГц | < 1000 | мА | |||
Получить ток | < 9 | мА | |||
Ток сна | < 15 | ЮА | |||
РЧ параметры | |||||
Частотный диапазон | @433 МГц | 400 | 470 | МГц | |
@470 МГц | 470 | 510 | МГц | ||
@868 МГц | 850 | 890 | МГц | ||
@915 МГц | 900 | 940 | МГц | ||
Мощность передачи | @Суб-ГГц | 20 | 33 | дБм | |
@S Диапазон частот | 5 | 29 | дБм | ||
Получить чувствительность | Полоса пропускания = 62,5 кГц, SF = 12 @Суб-ГГц | -142 | дБм | ||
Полоса пропускания = 125 кГц, SF = 12 @S Диапазон частот | -132 | дБм | |||
Ошибка частоты | 10 | ppm | |||
Скорость модуляции (@sub-ГГц) | @Лора | 0,091 | 62,5 | Кбит/с | |
@ФСК | 0,6 | 300 | Кбит/с | ||
Скорость модуляции (@S Частотные диапазоны ） | @Лора | 0,292 | 87,5 | Кбит/с | |
Функции
Полосы суб-ГГц: 433/470 МГц, 2 Вт
Диапазоны субГГц: 868/915 МГц, 1 Вт (настраиваемый: 150–960 МГц)
Диапазон S: 1900–2000 МГц, 0,8 Вт (настраиваемый, высокая мощность 2,4G)
Чувствительность S-диапазона: до -132 дБм при полосе пропускания = 125 кГц, SF = 12
Чувствительность приема в диапазоне субГГц: до -144 дБм при полосе пропускания = 62,5 кГц, SF = 12
Электростатическая защита (ESD)
Поддерживает LR-FHSS
Поддерживает протоколы LoRaWAN и Sigfox.
Поддерживает шифрование и дешифрование AES-128.
Передача в субгигагерцевом диапазоне превышает 10 км на открытой местности
Ток сна < 15 мкА
Полученный ток < 9 мА

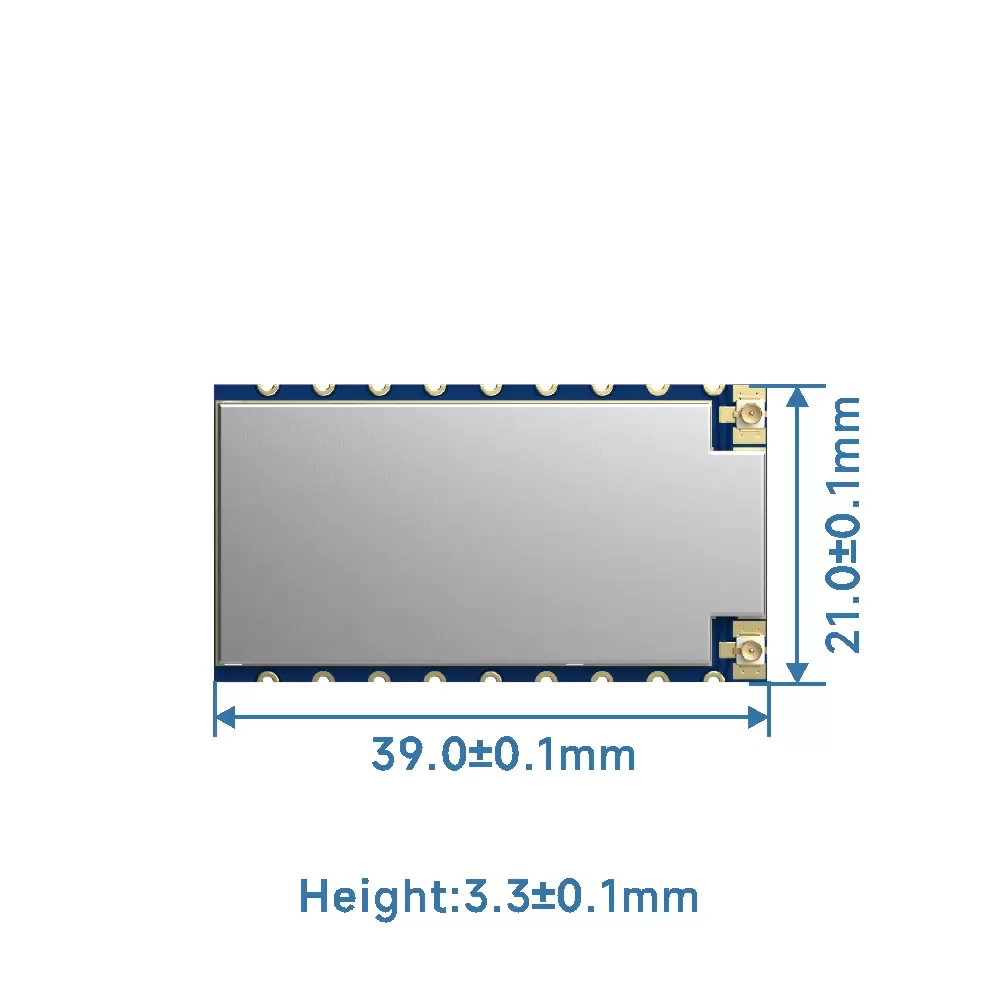

Небольшой размер, дизайн с отверстием для штампа
Приложения
Дроны
Дистанционное орошение
Умный дом/Умное сельское хозяйство
Промышленное производство

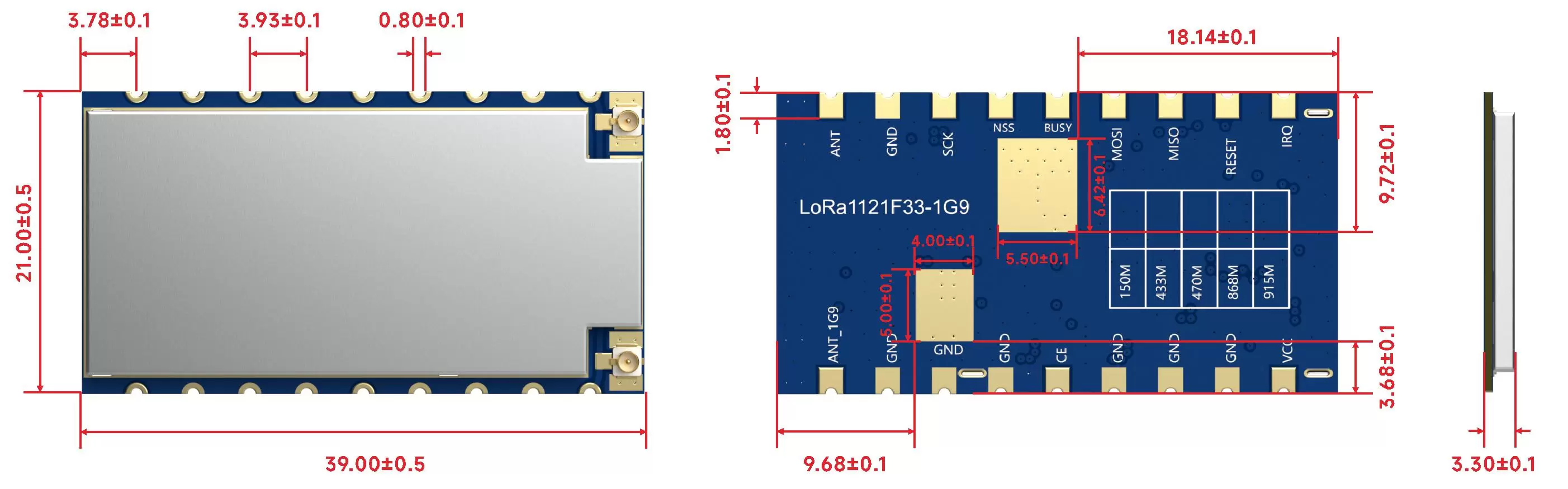

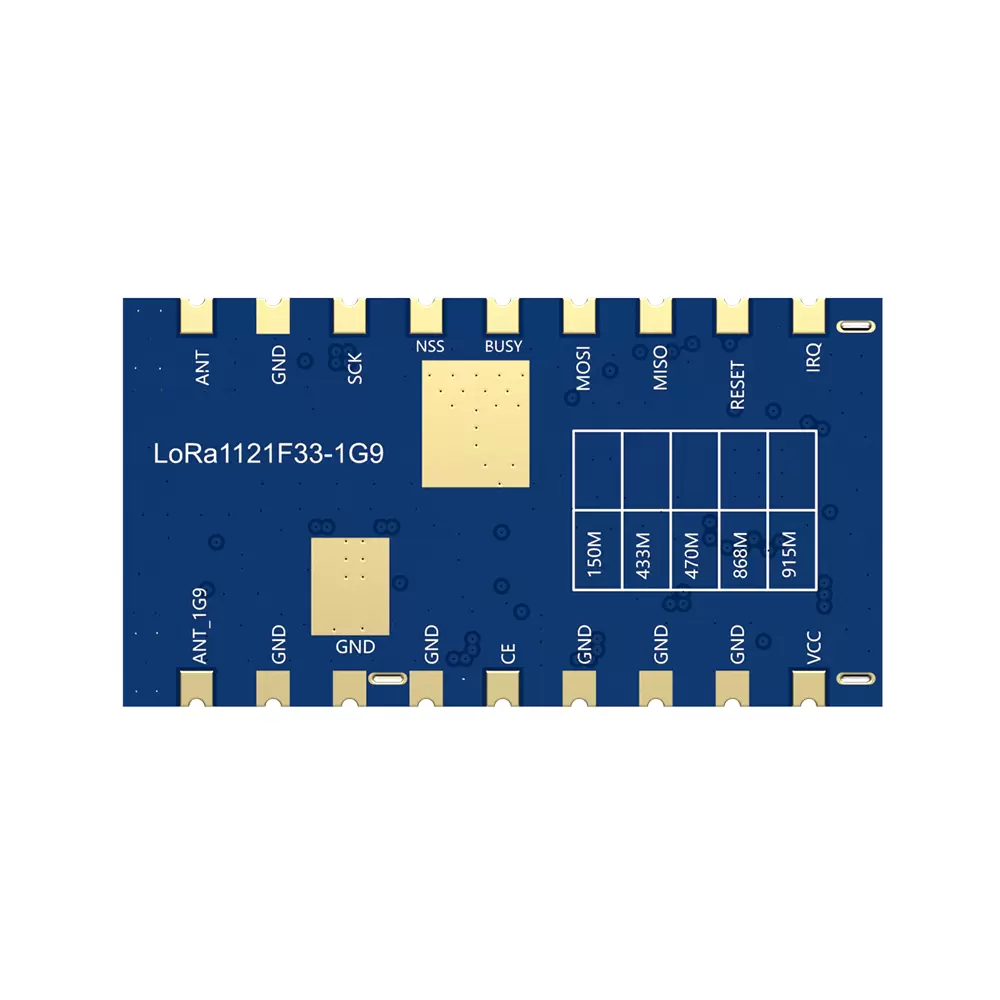

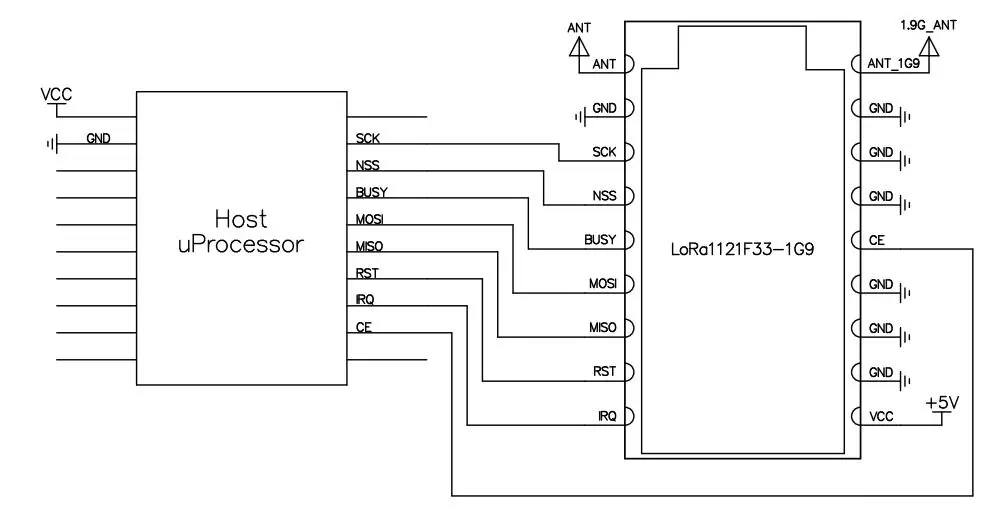

№ контакта. | Имя контакта | ввод/вывод | Описание | № контакта. | |
1 | ВКК | Подключитесь к положительному источнику питания | |||
2,3,4,6,7,8,11 | Земля | Подключитесь к отрицательному источнику питания | |||
5 | CE | я | 0-5,5 В | Внутренний LDO включает управляющий контакт, поднимите высокий уровень или оставьте плавающим для работы, подключите к земле для перехода в спящий режим. Внутренне подтянутый | |
9 | ANT_1G9 | Антенный интерфейс 1,9 ГГц, внешняя антенна 50 Ом | |||
10 | МУРАВЕЙ | Антенный интерфейс Sub-G, внешняя антенна 50 Ом | |||
12 | ССК | я | 0-3,3 В | Вход синхронизации SPI | |
13 | НСС | я | 0-3,3 В | Вход выбора чипа SPI | |
14 | ЗАНЯТЫЙ | О | 0-3,3 В | Используется для индикации состояния, подробности см. в техническом описании чипа. | |
15 | МОСИ | я | 0-3,3 В | Ввод данных SPI | |
16 | МИСО | О | 0-3,3 В | Вывод данных SPI | |
17 | ПЕРЕЗАГРУЗИТЬ | я | 0-3,3 В | Вход триггера сброса, подробности см. в техническом описании чипа. | |
18 | прерывание | О | 0-3,3 В | Многоцелевой цифровой интерфейс, подробности см. в техническом описании чипа. | |
