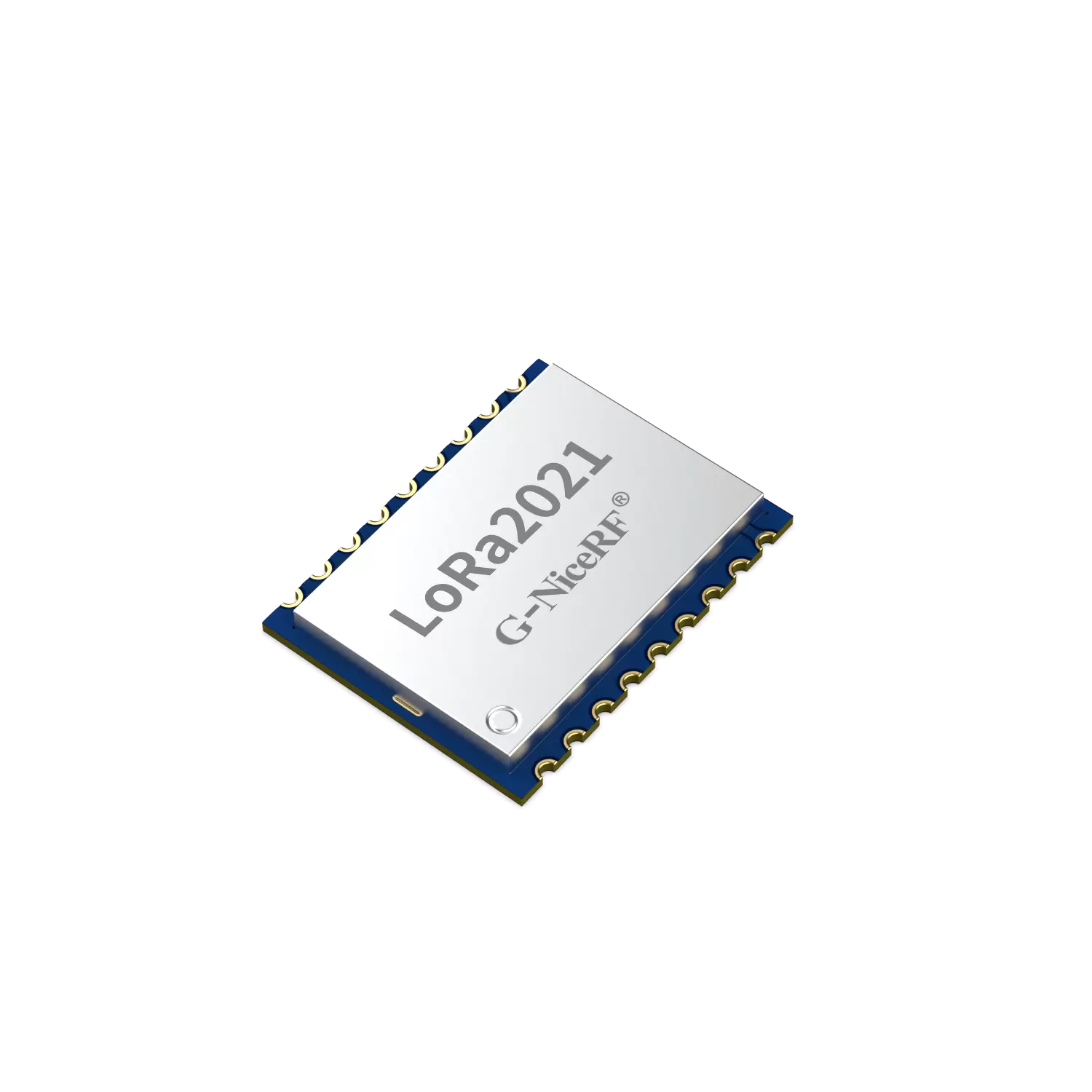

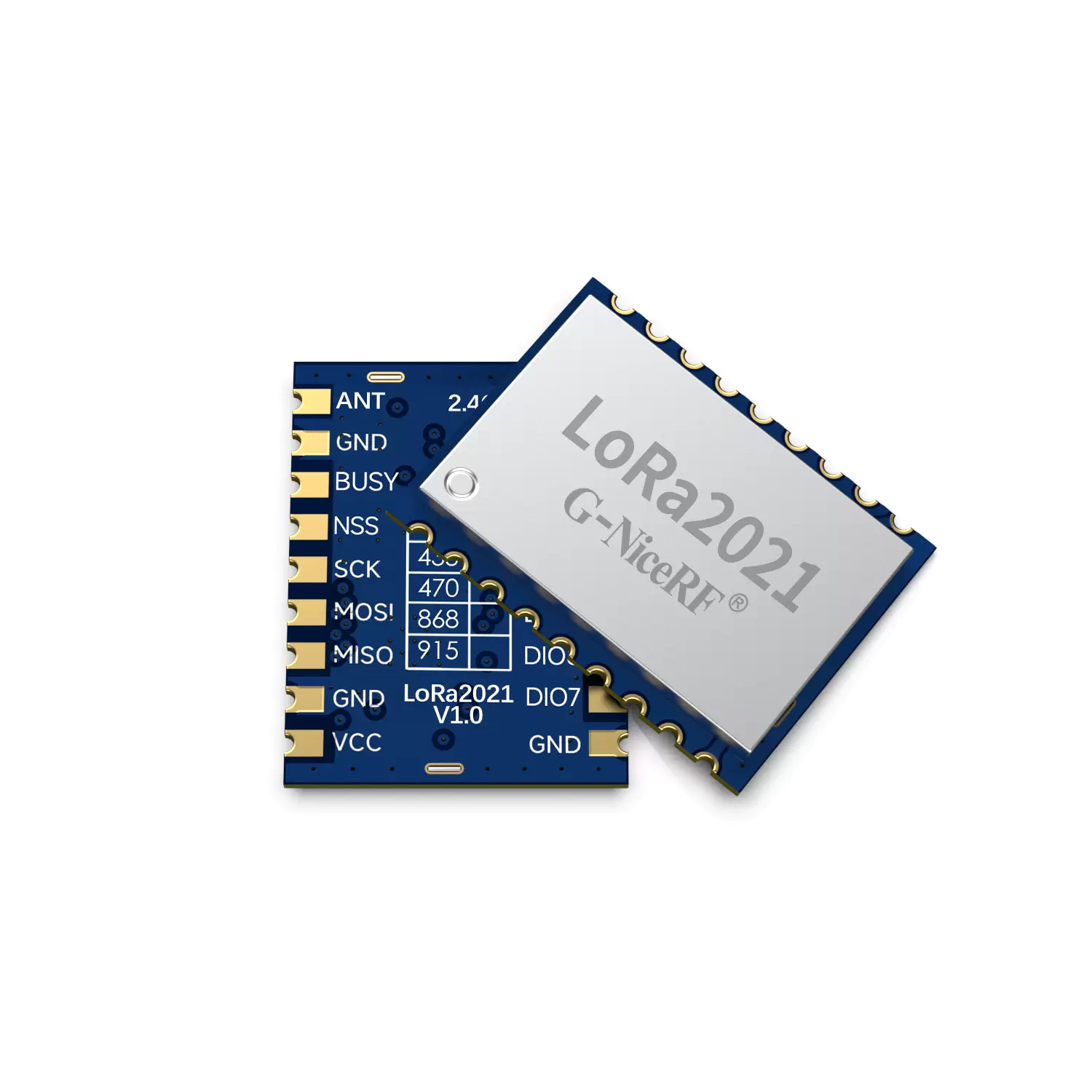

LoRa2021: многодиапазонный модуль беспроводной связи мощностью 160 мВт
Модуль LoRa2021 основан на чипе LR2021 компании SEMTECH – сверхнизкомощном приёмопередатчике LoRa дальнего радиуса действия. Он поддерживает наземную связь в ISM-диапазоне в субгигагерцовом диапазоне и глобальном диапазоне 2,4 ГГц, а также S-диапазон для спутниковой связи.
LoRa2021 поддерживает LoRa, (G)FSK, (G)MSK, FLRC, 4-FSK, O-QPSK и LR-FHSS (только передача). LR2021 поддерживает протокол связи LoRaWAN. При интеграции со сторонними продуктами он совместим с различными маломощными беспроводными протоколами, включая Amazon Sidewalk, W-MBUS, Wi-SUN FSK и Z-Wave.
LoRa2021 производится и тестируется строго с использованием бессвинцовых процессов и соответствует стандартам RoHS и REACH.
СКАЧАТЬ
-
НЕТ ДАННЫХ
Параметры | Условие теста | Мин. | Тип. | Макс | Единица |
Диапазон напряжения | 1.8 | 3.3 | 3.6 | В | |
Рабочая температура | -40 | 25 | 85 | ℃ | |
Максимальный входной сигнал | 10 | дБм | |||
Текущее потребление | |||||
Ток передачи | @433MHz | < 110 | мА | ||
@2,4 ГГц | < 35 | мА | |||
Получение тока | @3.3V, 2.4GHz | < 7 | мА | ||
@3.3V,433MHz | < 6 | мА | |||
Ток сна | при 3,3 В | ≤2 | uA | ||
Параметры РЧ | |||||
Диапазон частот | @433MHz | 400 | 460 | МГц | |
@470MHz | 470 | 510 | МГц | ||
@868MHz | 850 | 890 | МГц | ||
@915MHz | 900 | 940 | МГц | ||
Мощность передачи | @Sub-GHz | 19 | 21 | дБм | |
2,4 ГГц | 10 | 11 | дБм | ||
Чувствительность приема | BW=62,5 кГц, SF=12 @Sub-GHz | -142 | дБм | ||
BW=125 кГц, SF=10 @Sub-GHz | -134 | ||||
BW=125 кГц, SF=10 @S диапазон частот | -131 | дБм | |||
BW=406 кГц, SF=12 @2,4 ГГц | -134 | дБм | |||
Ошибка частоты | @Кристалл | 10 | частей на миллион | ||
@TCXO | 0,5 | частей на миллион | |||
Частота модуляции (@sub-GHz) | @LoRa | 0,091 | 62,5 | Кбит/с | |
@FRLC | 260 | 2600 | Кбит/с | ||
@FSK,@863-2.5GHz | 0,6 | 2500 | Кбит/с | ||
Скорость модуляции (в полосах частот S) | @LoRa | 0,292 | 87,5 | Кбит/с | |
Частота модуляции (при 2,4 ГГц) | @LoRa | 0,476 | 87,5 | Кбит/с | |
Функции
Диапазоны ниже ГГц: 433/470/868/915 МГц
Настраиваемый диапазон частот: 150–960 МГц
Диапазон 2.4G: 2400–2500 МГц
Диапазон S: 1900–2200 МГцДальность передачи: >5000 метров на частотах ниже ГГц на открытой местности
Чувствительность в диапазоне S: до -131 дБм при полосе пропускания = 125 кГц, SF = 10
Чувствительность приема 2,4 ГГц: до -137 дБм при BW=203,125 кГц, SF=12
Чувствительность приема в диапазоне ниже ГГц: до -144 дБм при полосе пропускания 62,5 кГц, коэффициенте детализации 12
Встроенная схема электростатической защиты
Поддерживает LR-FHSS
FLRC: скорость модуляции до 2,6 Мбит/с
LoRa: скорость модуляции до 200 кбит/с
Технология LoRa IP 4-го поколения
Одновременный прием с несколькими коэффициентами расширения (SF)
Расширенный САПР (обнаружение активности канала)
Более высокий допуск смещения частоты (для жестких условий радиочастотной обстановки)
Поддерживает несколько протоколов связи:
LoRa / LoRaWAN® (Sub-GHz + 2.4GHz)
Bluetooth® LE 5.0
IEEE® 802.15.4 (Thread®/Zigbee™)
Wi-SUN, Wireless M-BUS, Z-Wave и т. д.Мощность передачи регулируется до 22 дБм
Ток сна ≤ 2 мкА
Ток приема < 7 мА

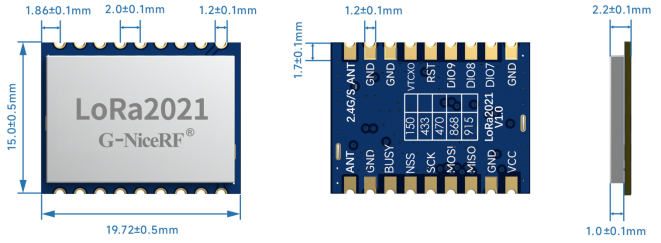

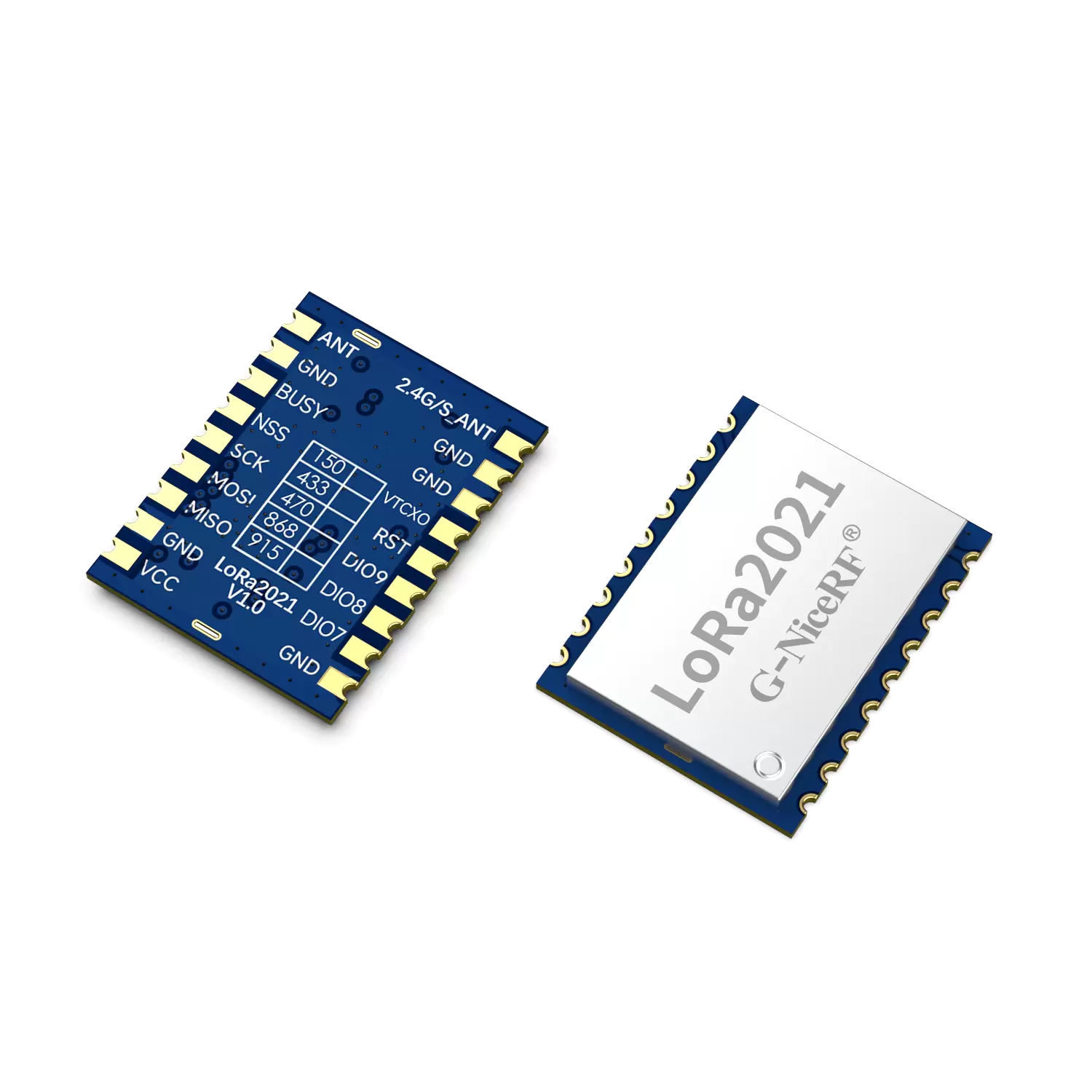

Маленький размер, дизайн с отверстием для штампа
Приложения
Применение дронов/БПЛА
Умный дом/Умное сельское хозяйство
Удаленное орошение
Промышленное производство

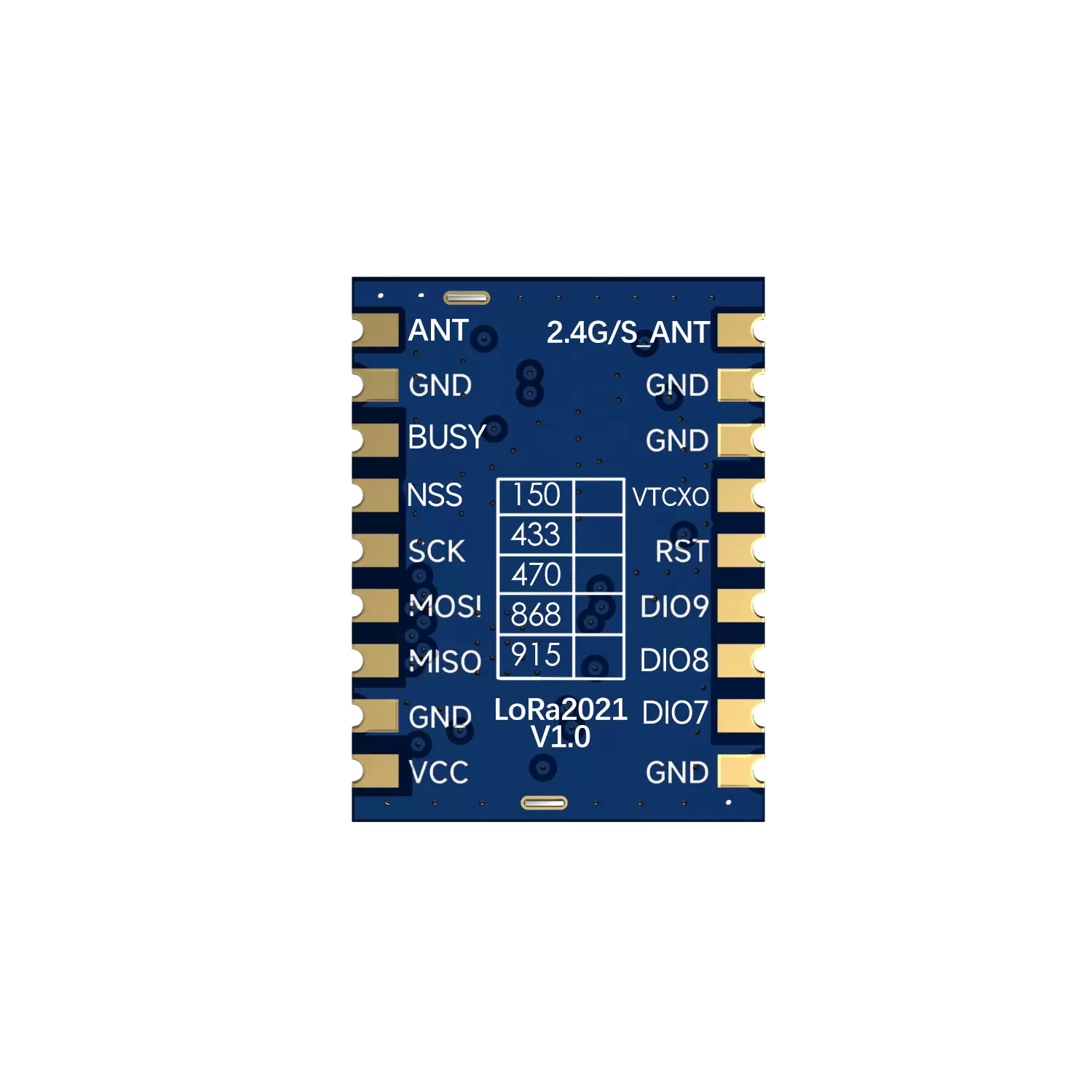

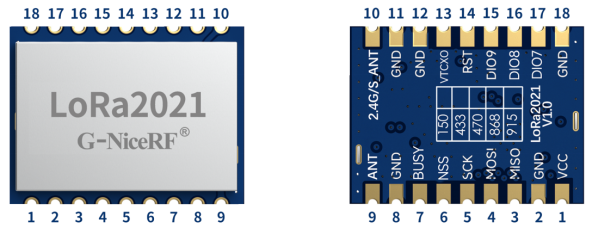

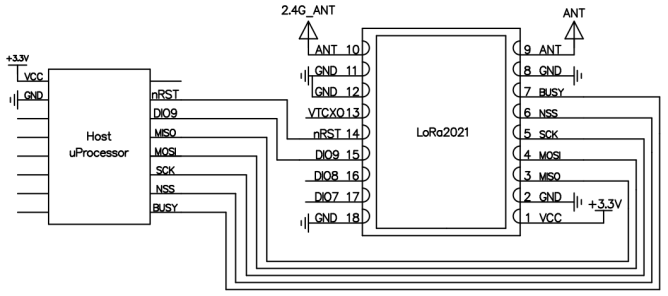

НОМЕР ПИН-КОДА | Имя пин-кода | Ввод/вывод | Описание |
1 | ВКЦ | Подключите к положительному полюсу источника питания. | |
2,8,11,12,18 | Земля | Подключите к отрицательному полюсу источника питания. | |
3 | МИСО | О | Вывод данных SPI |
4 | МОСИ | я | Ввод данных SPI |
5 | ССК | я | Вход тактовой частоты SPI |
6 | НСС | я | Вход выбора микросхемы SPI |
7 | ЗАНЯТЫЙ | О | Используется для индикации состояния, подробную информацию см. в техническом описании микросхемы. |
9 | АНТА АНТ | Интерфейс антенны субгигагерцового диапазона, внешняя антенна 50 Ом. | |
10 | 2.4/S_ANTA | Интерфейс антенны 2.4G и S-диапазона, внешняя антенна 50 Ом. | |
13 | VTCXO | О | Может обеспечивать питание внешнего TCXO. |
14 | РСТ | я | Сброс входа триггера, подробности см. в техническом описании микросхемы. |
15 | ДИО9 | ИО | Многоцелевой цифровой интерфейс, подробную информацию см. в техническом описании микросхемы. |
16 | DIO8 | ИО | Многоцелевой цифровой интерфейс, подробную информацию см. в техническом описании микросхемы. |
17 | ДИО7 | ИО | Многоцелевой цифровой интерфейс, подробную информацию см. в техническом описании микросхемы. |
