LoRa1278F30: беспроводной модуль LoRa SX1278 мощностью 1 Вт с защитой от электростатического разряда
LoRa1278F30 — это беспроводной модуль LoRa мощностью 1 Вт, в котором используется чип радиочастотного приёмопередатчика Semtech SX1278. Модуль использует технологию скачкообразной перестройки частоты с модуляцией LoRa Spread Spectrum. Высокая дальность передачи и чувствительность (-139 дБм) делают этот модуль более эффективным, чем модули FSK и GFSK. Многосигнальные сигналы не будут мешать друг другу даже в условиях большого количества частот; он обладает высокой помехоустойчивостью.
| Параметр | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон рабочего напряжения | 3 | 5 | 6.5 | В | |
| Температурное напряжение | -40 | 85 | ℃ | ||
| Текущее потребление | |||||
| ток RX | < 13 | мА | @5В | ||
| Ток передачи | 550 | 600 | 650 | мА | @30 дБм |
| ток сна | < 10 | uA | |||
| Параметр RF | |||||
| Диапазон частот | 400 | 433 | 460 | МГц | @433MHz |
| 470 | 489,92 | 510 | МГц | @470MHz | |
| Скорость передачи данных | 1.2 | 300 | Кбит/с | ФСК | |
| 0,018 | 37,5 | Кбит/с | Лора | ||
| Выходная мощность | 25 | 30 | 30,5 | дБм | @433~470 МГц |
| Чувствительность приема | -122 | дБм | @FSK data=1,2 Кбит/с Fdev=50 КГц | ||
| -139 | дБм | @LoRa BW=125 кГц SF = 12 CR=4/5 | |||
| Интерфейс | СПИ |
| Чип | SX1278 |
| Частота | 433 МГц, 470 МГц |
| Модуляция | Лора |
| Выходная мощность | 1W |
Характеристики беспроводного модуля SX1278 LoRa1278F30
- Диапазон частот: 433-460 МГц/470-510 МГц
- Чувствительность до -139 дБм
- Максимальная выходная мощность: 30 дБм
- 13 мА в режиме приемника
- Ток сна <10 мкА
- Скорость передачи данных: @FSK, 1,2–300 кбит/с @LoRa, 0,18–37,5 кбит/с
- Режим модуляции LoRa, MSK, GFSK
- Динамический диапазон RSSI 127 дБ
- Пакетный движок до 256 байт с FiFo и CRC
- Частота скачков
- Диапазон рабочих температур: -40 ~ + 85 °C
- Встроенный датчик температуры и индикатор низкого заряда батареи
- Источник питания 3,0-6,5 В
- Превосходный блокирующий иммунитет
Применение беспроводного модуля SX1278 LoRa1278F30
- Пульт дистанционного управления
- Удаленное считывание показаний счетчиков
- Домашняя охранная сигнализация и дистанционный бесключевой доступ
- Промышленный контроль
- Дистанционное зондирование домашней автоматизации
- Индивидуальные записи данных
- Контроль игрушек
- Сенсорная сеть
- Контроль давления в шинах
- Мониторинг здоровья
- Беспроводные периферийные устройства для ПК
- Чтение и написание тегов

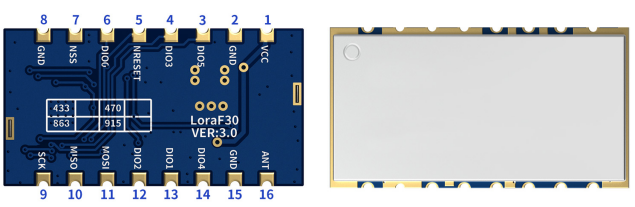

| НОМЕР ПИН-КОДА | Имя пин-кода | Описание |
| 1 | ВКЦ | Подключенный источник питания |
| 2 | Земля | заземление питания |
| 3 | ДИО5 | Цифровой ввод/вывод |
| 4 | ДИО3 | Цифровой ввод/вывод |
| 5 | NRESET | Сброс ввода |
| 6 | DIO0 | Цифровой ввод/вывод |
| 7 | НСС | включить SPI |
| 8 | Земля | заземление питания |
| 9 | ССК | Последовательный тактовый сигнал для интерфейса SPI |
| 10 | МИСО | Вывод SPI для данных SPI |
| 11 | МОСИ | Вход SPI для данных SPI |
| 12 | ДИО2 | Цифровой ввод/вывод |
| 13 | ДИО1 | Цифровой ввод/вывод |
| 14 | ДИО4 | Цифровой ввод/вывод |
| 15 | Земля | Заземление антенны |
| 16 | МУРАВЕЙ | Подключение к коаксиальной антенне сопротивлением 50 Ом |
