Как много вы знаете о LoRa1262 и 1268? Подробное руководство по выбору, которое поможет вам узнать больше

LoRa1262 и LoRa1268 — это беспроводные радиочастотные модули со сверхнизким энергопотреблением,  разработанные на основе чипов Semtech SX1262 и SX1268X . Они поддерживают как модуляцию (G)FSK, так и модуляцию LoRa. Модуляция LoRa значительно расширяет дальность связи, что делает ее подходящей для различных приложений беспроводной связи IoT ближнего действия. Они имеют небольшой размер, низкое энергопотребление, большую дальность передачи и надежную защиту от помех.

Промышленные кристаллы и поддерживаемые диапазоны частот

В SX1262 и SX1268 используются высокоточные кристаллы промышленного класса. Они могут пробуждать микроконтроллер по расписанию при работе на малом энергопотреблении. Антенный переключатель модуля интегрирован внутри и управляется чипом, что позволяет экономить ресурсы внешнего микроконтроллера. Благодаря компактному размеру и выходной мощности 22 дБм они предлагают значительные преимущества в приложениях IoT и с батарейным питанием.

SX1262 поддерживает диапазоны частот в диапазоне 868 МГц (настраивается от 150 МГц до 960 МГц)

SX1268 поддерживает диапазоны частот в диапазоне 433/490 МГц (настраивается от 410 МГц до 810 МГц)

Согласно приведенной выше таблице видно, что беспроводной радиочастотный модуль LoRa1262 оснащен кварцевым генератором TCXO с температурной компенсацией 0,5 ppm, подходящим для приложений, требующих чрезвычайно высокой точности, таких как базовые станции связи и прецизионные приборы. LoRa1262 прошел сертификацию CE и FCC для диапазонов частот 868 МГц и 915 МГц, что соответствует нормативным требованиям для беспроводных устройств на зарубежных рынках.

Особенности SX1262 и SX1268

Маленький размер

ВЧ-чип имеет размеры 4 x 4 мм, что на 45 % меньше по сравнению с микросхемами серии SX127x.

Низкое энергопотребление приема

Потребляемая мощность радиочастотного приема составляет 4,8 мА, что более чем вдвое меньше по сравнению с приемным током 10 мА серии SX127x.

Высокая чувствительность приемника

Максимальная чувствительность -148 дБм значительно увеличивает дальность связи.

Высокая скорость передачи данных

В режиме LoRa максимально достижимая скорость передачи данных составляет 62,5 кбит/с с различными коэффициентами расширения, а в режиме GFSK поддерживается скорость до 300 кбит/с, программируемая пользователем. Высокая выходная мощность: максимальная выходная мощность +22 дБм, программируется пользователем.

Выборочное пробуждение

Поддерживает распознавание аппаратного адреса, обеспечивая функцию выборочного пробуждения модуля.

Низкое энергопотребление

В спящем режиме минимальное энергопотребление составляет всего 160 нА.

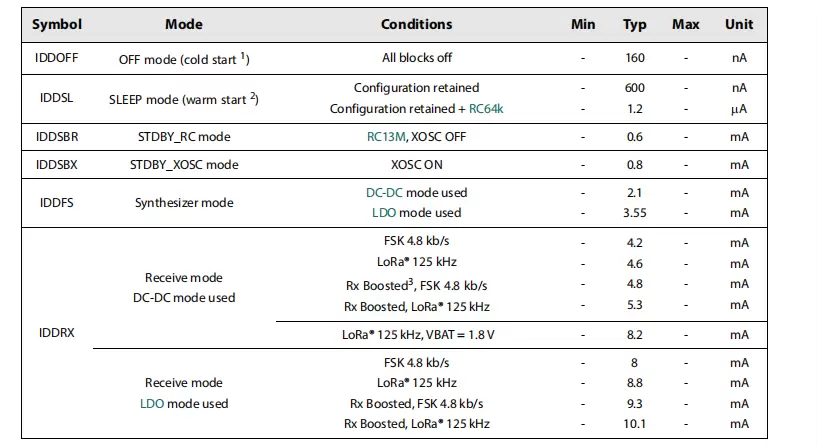

На приведенной выше диаграмме показано потребление тока беспроводным радиочастотным модулем LoRa1262/1268 с указанием двух режимов управления питанием: LDO и DC-DC.

В режиме DC-DC минимальный ток потребления во время модуляции FSK при передаче данных со скоростью 4,8 Кбит/с составляет 4,2 мА. Для модуляции LoRa с полосой сигнала 125 кГц и напряжением 1,8 В ток приема составляет 8,2 мА. В усиленном режиме ток имеет небольшое изменение как для модуляции LoRa, так и для FSK.

Аналогично, в режиме LDO минимальный ток приема наблюдается во время модуляции FSK, а в режиме Boost с модуляцией LoRa и полосой сигнала 125 кГц ток приема составляет 10,1 мА.

Можно сделать вывод, что ключевой особенностью беспроводных радиочастотных модулей LoRa1262 и LoRa1268 является низкое энергопотребление с минимальным током приема 4,2 мА. Они подходят для применений с низким энергопотреблением. Кроме того, эти модули могут быть оснащены кварцевыми генераторами промышленного класса с температурной компенсацией, отвечающими требованиям высокоточных промышленных приложений.

Мы надеемся, что приведенный выше сравнительный анализ окажется полезным. Для получения дополнительной информации обратитесь к спецификации продукта или свяжитесь с нами напрямую: https://www.nicerf.cn.
