Модуль BLE RF2541_PL2 в проекте вибрации Bluetooth

Ⅰ) Информация о продукте:

Название продукта модуля BLE RF2541_PL2

Описание :

RF2541-PL2 — это модуль BLE Bluetooth 4.0 с низким энергопотреблением, в котором используется чип CC2541 SOC от TI. RF2541-PL2 взаимодействует с другими через интерфейс UART, обладает всеми функциями BLE 4.0, прост в использовании, включает в себя: низкое энергопотребление, большое расстояние и сильную защиту от помех.

Приложения:

• Периферийное оборудование для мобильных телефонов

• Здоровье потребителей и медицинская помощь

• Устройства пользовательского интерфейса (клавиатура, рука, пульт дистанционного управления)

• Энергетические системы 2,4G малой мощности

• Автоматизация жилищного строительства

• Спортивно-фитнес-устройство

Функции:

• Частота: 2379-2496 МГц

• Чувствительность до -99 дБм при 250 кбит/с.

• Скорость передачи данных: 250 Кбит/с, 500 Кбит/с, 1 Мбит/с, 2 Мбит/с.

• GFSK модуляция

• Питание 2,0-3,6 В

• Низкий ток в спящем режиме <2 мкА

• Uart-интерфейс

• Режим ведущего и ведомого

• Выход RSSI, индикация обнаружения несущей

• Соответствовать стандартам BQB и RoSH

• Точка-точка, гибкая

• режим связи;

• Ядро 8051 с высокой производительностью и низким энергопотреблением

II): Система контроля вибрации Bluetooth на базе модуля BLE RF2541_PL2.

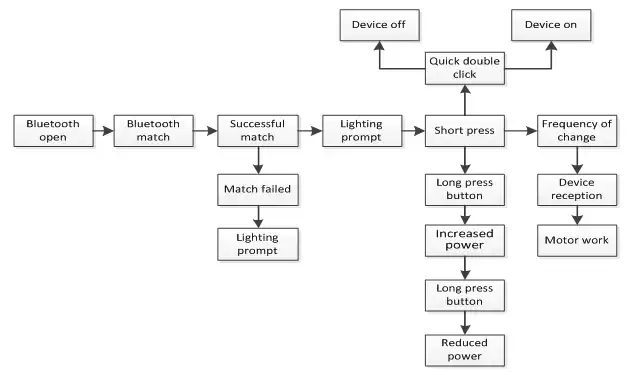

2.1 Описание функций:

Поток связи между двумя модулями BLE RF2541_PL2: ведущее устройство ищет ведомое устройство и соединение сборки, а затем ведущее устройство отправляет управляющую информацию, ведомое устройство будет реагировать на управление запуском или остановкой двигателя в соответствии с полученной информацией. Мастером может быть индивидуальное устройство или смартфон. Ведомое устройство представляет собой изделие, изготовленное по индивидуальному заказу, с модулем BLE и вибромотором.

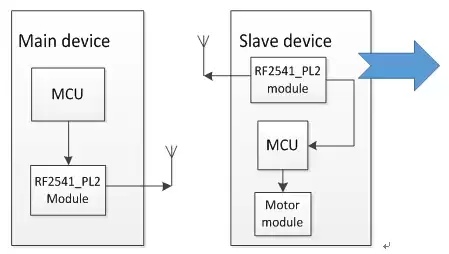

2.2 Аппаратная схема устройства в проекте вибрации Bluetooth:
