Знакомство с несколькими распространенными антеннами для беспроводной связи

Антенны имеют решающее значение для беспроводных модулей. Подходящие антенны позволяют оптимизировать сеть связи и увеличить дальность и надежность связи. Выбор антенн оказывает большое влияние на передачу данных конечного модуля. Неподходящая антенна приведет к снижению качества связи. Для разных рыночных применений материал, способ размещения и характеристики антенны также сильно различаются. Ниже приведен краткий пример нескольких антенн от компании NiceRF.

 Стержневая антенна: Стержневая антенна является распространенной формой антенны. Его принцип основан на помещении стержня-проводника в магнитное поле для приема и передачи сигнала. Он широко используется в системах беспроводной связи.

Присоска  Антенна

Присосочная антенна,  также известная как всасывающая антенна или сканер всасывающей антенны, представляет собой особый тип антенны. Обычно он состоит из присоски и антенны, причем присоска может прикрепить антенну к объекту или поверхности, тем самым обеспечивая лучший прием и передачу сигнала.

Печатная антенна

Антенна для печатной платы представляет собой форму антенны, напечатанную непосредственно на печатной плате (печатной плате). Антенны этого типа играют все более важную роль в современных устройствах беспроводной связи, особенно в мобильных устройствах, устройствах Интернета вещей и беспроводных сенсорных сетях. Благодаря компактным размерам, легкому весу и низкой стоимости он получил широкое распространение.

ФПК Антенна

Антенна FPC (гибкая печатная схема) — это гибкая антенна, изготовленная из гибких материалов, подходящая для случаев, когда антенну необходимо сгибать или принимать определенные формы. Его преимущества включают высокую гибкость, способность соответствовать различным формам поверхности, и он часто используется в устройствах с особыми требованиями к форме, таких как носимые устройства или датчики уникальной формы.

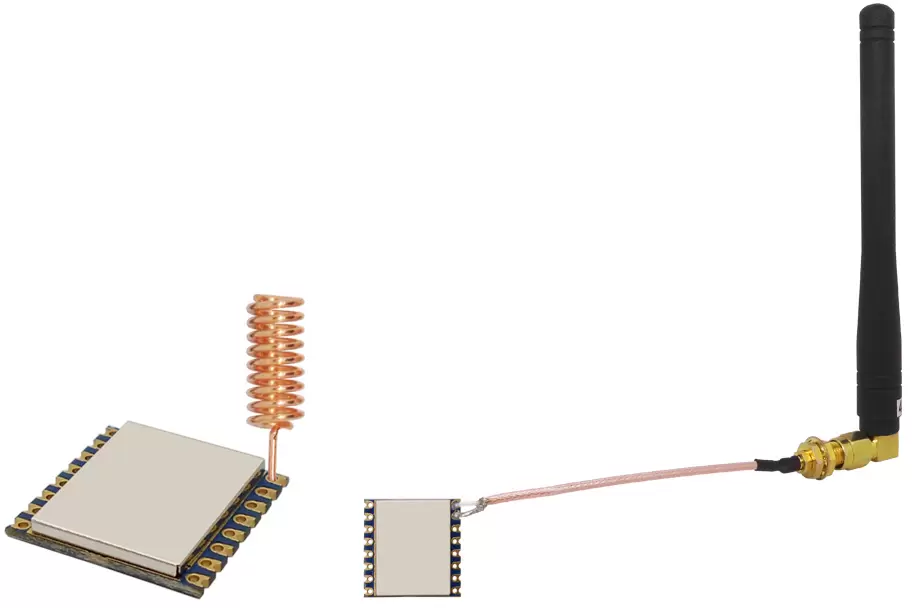

Пружинная антенна

Пружинная антенна представляет собой разновидность спиральной антенны. Его основная функция — излучать и принимать радиоволны. Благодаря низкой стоимости, небольшому размеру, простоте установки, хорошим показателям КСВ (коэффициент стоячей волны по напряжению), устойчивости к вибрации и старению пружинная антенна все чаще используется в области радиосвязи.

Яги-антенна

Антенна Яги состоит из активного элемента (обычно гнутого диполя), пассивного отражателя и нескольких пассивных директоров, расположенных параллельно. Изобретенная в 1920-х годах Хидэцугу Яги и Синтаро Уда из Университета Тохоку в Японии, она известна как «антенна Яги-Уда» или просто «антенна Яги».

IPEX-антенна

Антенна IPEX — это новая высокопроизводительная антенна с высоким коэффициентом усиления и частотной характеристикой. Он может обеспечить оптимальную производительность в различных диапазонах частот и средах, включая как внутри, так и снаружи помещений. Антенна IPEX широко используется в мобильной связи, умных домах, Интернете вещей (IoT) и автомобильных сетях.

GPS-антенна

GPS-антенна используется для приема спутниковых сигналов для определения местоположения или навигации. Для приема этих сигналов требуется антенна. Сигналы спутников GPS делятся на L1 и L2 с частотами 1575,42 МГц и 1228 МГц соответственно. L1 — открытый гражданский сигнал с круговой поляризацией и мощностью сигнала около -166 дБВт, что является относительно слабым. Эти характеристики требуют специальной антенны для приема сигналов GPS.

Рекомендации по использованию антенны:

При использовании антенны следует соблюдать следующие принципы, чтобы обеспечить наилучшее расстояние связи модуля:

1.  Не размещайте антенну близко к земле и держите ее как  можно дальше от препятствий.

2.  При использовании антенны- присоски старайтесь держать провод прямо и убедиться, что основание присоски прикреплено к металлической поверхности.
