Практическое руководство по созданию цифровых раций на базе ESP32 (часть 2): интеграция оборудования и эталонный дизайн

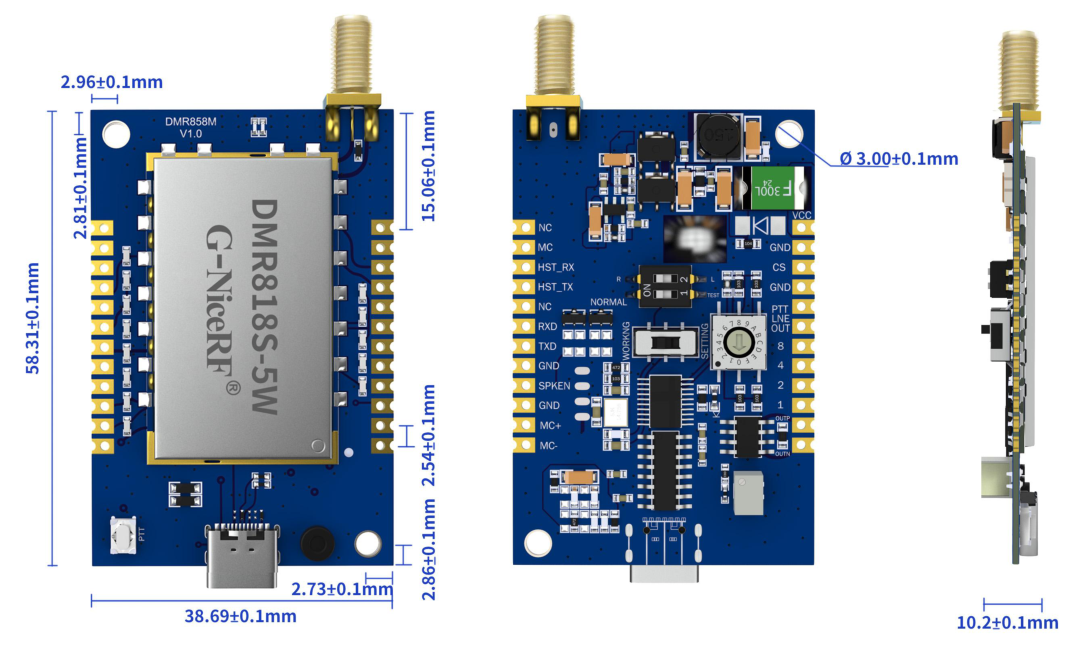

Интеграция модуля DMR858M с микроконтроллером (например, ESP32, используемым здесь) требует внимания к трём основным аспектам: источнику питания, логике управления и аудиоинтерфейсу. В этом разделе представлен проверенный референсный проект, обеспечивающий стабильную работу системы.

Ключевой момент при проектировании: источник питания

Проектирование источника питания — наиболее часто упускаемая из виду и наиболее распространённая точка отказа при интеграции мощных радиочастотных модулей. Когда DMR858M передаёт сигнал мощностью 5 Вт при напряжении питания 8 В, пиковый ток может достигать 910 мА и даже превышать его. Любая попытка напрямую запитать модуль от 5-вольтового USB-входа или 3,3-вольтового LDO-стабилизатора на плате разработки ESP32 завершится неудачей.

Надежная система электроснабжения должна отвечать следующим требованиям:

1. Независимый блок питания : используйте внешний источник питания, способный обеспечить напряжение не менее 8 В и ток более 2 А, например, литиевый аккумулятор (2S Li-Po/Li-ion) с повышающе-понижающим преобразователем или стабильный адаптер питания постоянного тока.

2. Превосходный переходный отклик : ключевым фактором является не только средний ток, который может обеспечить источник питания, но и скорость его реакции на переходные процессы в нагрузке. Когда модуль мгновенно переключается из режима приёма (ток < 165 мА) в режим передачи (ток > 900 мА), возникает огромный мгновенный скачок тока (dI/dt). Если переходный отклик источника питания недостаточен или если силовые дорожки на печатной плате слишком длинные и тонкие (что приводит к значительной паразитной индуктивности и сопротивлению), напряжение в системе кратковременно падает.

3. Цепной эффект падения напряжения : это падение напряжения является основной причиной многих трудно отлаживаемых «фантомных» проблем. ESP32 имеет встроенную схему обнаружения пониженного напряжения, которая запускает сброс системы для защиты при падении напряжения питания ниже определённого порога. Поэтому то, что кажется проблемой питания, может проявляться в виде случайного перезапуска программы при нажатии кнопки PTT. Кроме того, нестабильное напряжение питания может мешать связи по UART, приводя к ошибкам передачи данных.

Решение : Чтобы избежать этих проблем, необходимо установить большие развязывающие конденсаторы рядом с выводом VCC модуля DMR858M. Рекомендуется использовать электролитический конденсатор ёмкостью от 100 до 470 мкФ параллельно с керамическим конденсатором ёмкостью 0,1 мкФ (первый — для компенсации низкочастотных токов, второй — для фильтрации высокочастотных помех). Также убедитесь, что дорожки VCC и GND от источника питания к модулю максимально короткие и широкие, чтобы минимизировать падение напряжения в сети.

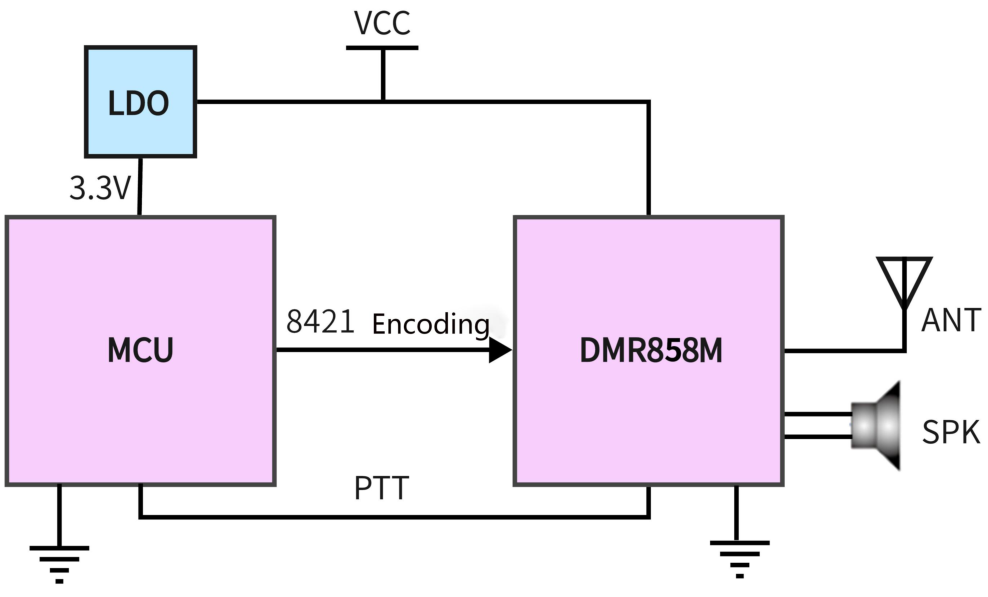

Логика интерфейса: UART, PTT и аудио

Управление модулем и обмен данными осуществляются преимущественно через GPIO и UART.

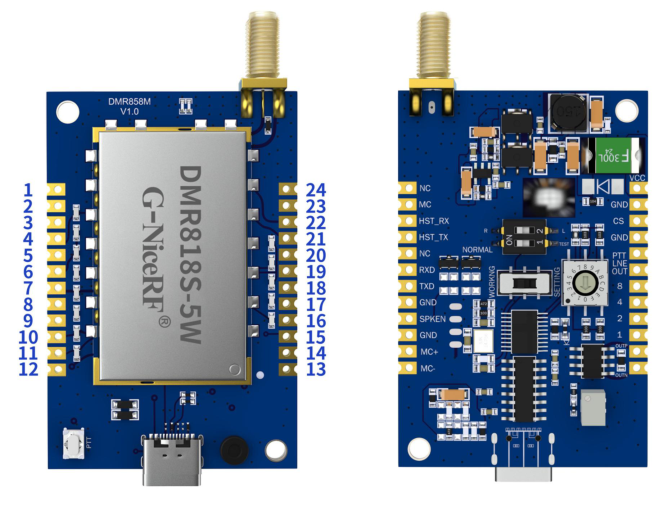

• Подключение по UART : подключите один из аппаратных последовательных портов ESP32 (например, UART2, соответствующий GPIO16 и GPIO17) к контактам RXD (контакт 19) и TXD (контакт 18) DMR858M. Обратите внимание на перекрёстное соединение: контакт TX ESP32 подключается к контакту RX модуля, а контакт RX ESP32 — к контакту TX модуля.

• PTT (Push-to-Talk) : управление PTT очень простое. Подключите вывод GPIO ESP32 к выводу PTT модуля (вывод 5). Этот вывод имеет низкий уровень активности, то есть модуль переходит в режим передачи, когда на выводе GPIO появляется низкий уровень.

• Аудиовход : контакты MIC+ (контакт 14) и MIC- (контакт 13) модуля используются для подключения внешнего микрофона. В техническом описании указано, что напряжение смещения подается изнутри, поэтому электретный микрофон можно подключить напрямую, без дополнительной цепи смещения.

• Аудиовыход : выводы OUTP (контакт 11) и OUTN (контакт 12) модуля представляют собой дифференциальные аудиовыходы, которые могут напрямую подключаться к динамику сопротивлением 8 Ом.

Таблица 2: Справочная информация по распиновке ESP32 и DMR858M
