Новый продукт: выпущен модуль связи 2-в-1 с перестройкой частоты дальнего действия и расширенным спектром суб-ГГц и 2,4 ГГц LR-FHSS

Расширение спектра со скачкообразной перестройкой частоты на большие расстояния (LR-FHSS) — это технология с сильными характеристиками защиты от помех и высокой пропускной способностью, способная поддерживать большое количество терминальных узлов. Повышая эффективность использования спектра, он может уменьшить конфликты пакетов и обладает возможностями модуляции со скачкообразной перестройкой частоты восходящей линии связи для достижения лучшего сосуществования, эффективности использования спектра и чувствительности. Последней новинкой компании NiceRF является коммуникационный модуль « 2 в 1» LR-FHSS SUB-ГГц и 2,4 ГГц LoRa1121 .

LoRa1121 использует чип SEMTECH LR1121 , сверхмаломощный приемопередатчик LoRa® ISM диапазона большой дальности и глобальный коммуникационный модуль 2,4 ГГц 2-в-1 . LoRa1121 поддерживает модуляцию LoRa и (G)FSK в диапазонах частот субГГц и 2,4G, а также модуляцию Sigfox® в диапазоне субГГц и расширенный спектр со скачкообразной перестройкой частоты на большие расстояния (LR-FHSS) в субдиапазоне частот. Диапазоны ISM ГГц, 1,9–2,1 ГГц и 2,4 ГГц. LR1121 соответствует требованиям физического уровня спецификаций LoRaWAN®, опубликованных LoRa Alliance®, сохраняя при этом широкие возможности настройки для удовлетворения потребностей различных приложений и собственных протоколов.

Теперь позвольте мне медленно раскрыть особенности этого модуля, на которые стоит обратить внимание.

Многодиапазонная совместимость, настраиваемые диапазоны частот

Наш модуль не только поддерживает диапазоны частот ниже ГГц и 2,4 ГГц, но также охватывает диапазон ISM (1900–2200 МГц). Кроме того, модуль поддерживает настраиваемые диапазоны частот от 150 до 960 МГц для удовлетворения различных потребностей приложений.

Поддержка этих диапазонов частот позволяет нашему модулю превосходно работать в различных приложениях беспроводной связи. Диапазон субГГц обычно используется для устройств IoT с низким энергопотреблением на больших расстояниях, а диапазон 2,4 ГГц подходит для высокоскоростной передачи данных, например Wi-Fi и Bluetooth. Поддержка диапазона ISM обеспечивает более широкий выбор частот для промышленного, научного и медицинского оборудования. Настраиваемый диапазон частот еще больше повышает гибкость модуля, позволяя ему работать в соответствии с различными правилами и стандартами, отвечая конкретным потребностям различных приложений.

Несколько схем модуляции, соответствующие спецификациям LoRaWAN®.

Поддерживает модуляцию LoRa и (G)FSK в диапазонах частот субГГц и 2,4G, модуляцию Sigfox® в диапазоне субГГц и расширенный спектр со скачкообразной перестройкой частоты на большие расстояния (LR-FHSS), что соответствует требованиям физического уровня спецификации LoRaWAN®, опубликованные LoRa Alliance®.

Соответствующие полосы частот и схемы модуляции следующие:

Большой радиус действия, низкое энергопотребление

Мощность передачи LoRa1121 можно регулировать в соответствии с различными приложениями, максимальная мощность передачи составляет до 22 дБм. На открытой местности дальность передачи субГГц может превышать 5000 метров. Ток приема составляет менее 7 мА, ток ожидания — менее 1 мкА.

Широкие возможности настройки и большой диапазон передачи делают модуль LoRa1121 превосходным в различных приложениях беспроводной связи. Будь то промышленные приложения, требующие передачи высокой мощности для покрытия больших расстояний, или устройства IoT, требующие работы с низким энергопотреблением для продления срока службы батареи, LoRa1121 обеспечивает выдающуюся производительность и гибкость.

Высокая чувствительность

Чувствительность приема в диапазоне субГГц до -144 дБм при полосе пропускания = 62,5 кГц, SF = 12

Чувствительность S-диапазона до -132 дБм при полосе пропускания=125 кГц, SF=12

Чувствительность приема на частоте 2,4 ГГц до -129 дБм при полосе пропускания = 406 кГц, SF = 7

Высокая чувствительность приема модуля LoRa1121 обеспечивает стабильную работу связи в различных средах. LoRa1121 обеспечивает надежную связь как для приложений с низкой пропускной способностью на большие расстояния, так и для сред, требующих высокоскоростной передачи.

Компактный дизайн размером с марку

Модуль LoRa1121 компактен и имеет размер штампа, что делает его удобным для встраиваемой интеграции. Такая конструкция не только экономит место, но и упрощает процесс установки, позволяя легко встраивать модуль LoRa1121 в различные электронные устройства и системы. Независимо от того, используется ли модуль LoRa1121 в устройствах Интернета вещей, промышленных системах управления или приложениях «умного дома», он обеспечивает эффективное решение беспроводной связи, сохраняя при этом элегантный и эстетичный дизайн.

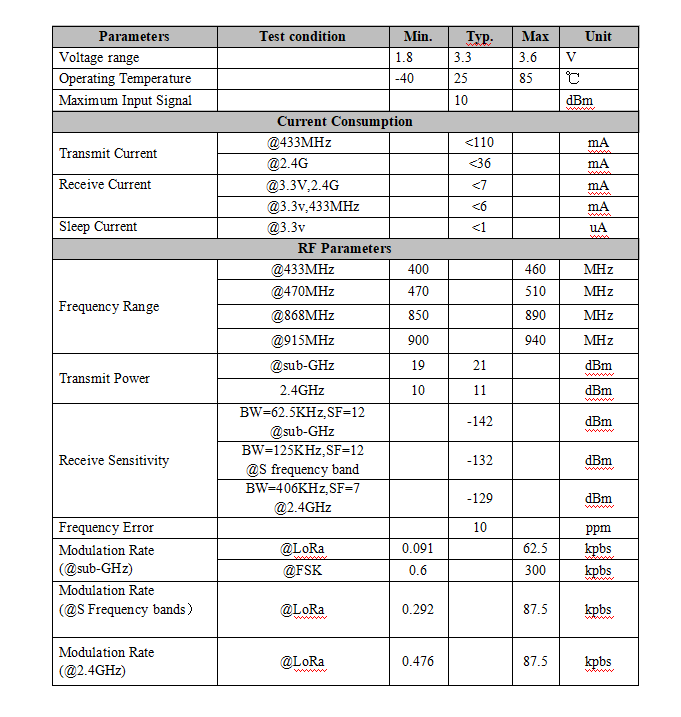

Электрические характеристики модуля LoRa1121

Приложение модуля LoRa1121

Дроны

Умный дом

Умное сельское хозяйство

Дистанционное орошение

Промышленное производство

Модуль LoRa1121 использует многодиапазонную совместимость и различные схемы модуляции, такие как LoRa, GFSK, Sigfox и расширенный спектр со скачкообразной перестройкой частоты на большие расстояния (LR-FHSS), чтобы повысить гибкость модуля. В частности, интеграция технологии LR-FHSS обеспечивает широкие возможности настройки в спутниковых диапазонах 150–960 МГц, 1,9–2,1 ГГц и диапазоне ISM 2,4 ГГц для удовлетворения разнообразных потребностей приложений с использованием глобальных стандартов LoRaWAN® или собственных протоколов. В приложениях Интернета вещей расширенная пропускная способность сети с новым тарифом LR-FHSS поддерживает эффективную полезную нагрузку как при высокой мощности, так и при низких скоростях без изменения существующей сетевой инфраструктуры. Это обеспечивает большую пропускную способность канала для конечных точек с самой низкой скоростью передачи данных, эффективно решая проблемы перегрузки каналов при разработке LoRaWAN.
