Технология расширенного спектра LoRa и ее применение в умных городах

В связи с быстрым развитием промышленного Интернета вещей (IIoT), умных городов и интеллектуальных сенсорных систем огромное количество устройств предъявляет все более высокие требования к беспроводным коммуникационным решениям, которые должны обеспечивать низкое энергопотребление, широкое покрытие, высокую пропускную способность и низкую стоимость.

Традиционные решения, такие как Wi-Fi, BLE или сотовые сети, имеют свои ограничения по стоимости, сроку службы батареи или зоне покрытия.

LoRa (Long Range), технология маломощной широкополосной сети (LPWAN), разработанная специально для Интернета вещей, становится краеугольным камнем крупномасштабных развертываний Интернета вещей. Используя модуляцию с частотно-модулированным расширением спектра (CSS), высокую чувствительность приёмника и гибкую настройку параметров, LoRa предлагает высокоэффективное и надёжное решение для подключения.

В этой статье представлен углубленный анализ принципов технологии LoRa с расширенным спектром, её технических преимуществ и ключевых параметров. Кроме того, на основе опыта NiceRF в области применения модулей LoRa рассматривается, как LoRa способствует развитию «Интеллектуального Интернета всего».

Принципы LoRa Spread Spectrum: Chirp Spread Spectrum (CSS)

1.1 Что такое расширенный спектр связи?

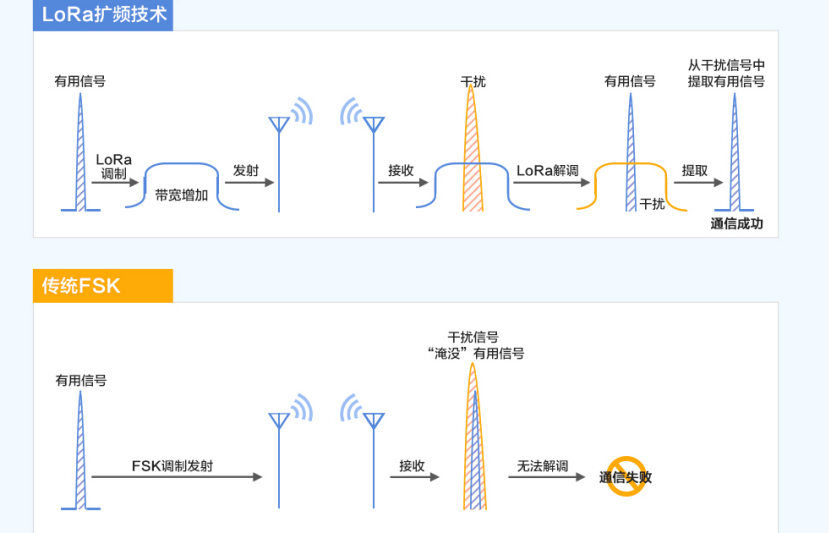

В отличие от традиционной узкополосной связи, LoRa использует технологию расширенного спектра с линейной частотной модуляцией (CSS). Её основной механизм модулирует узкополосные данные в ЛЧМ-сигналы с линейно изменяющимися во времени частотами. Это распределяет энергию сигнала по более широкому спектру и значительно повышает помехоустойчивость.

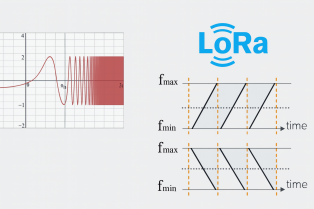

В CSS информация кодируется с помощью импульсов upchirp (повышение частоты) или downchirp (понижение частоты). На приёмнике процесс «расширения» выравнивает спектральный рисунок, обеспечивая точную демодуляцию даже при очень низкой мощности сигнала (до –140 дБм).

Основное преимущество : механизм «расширения + дерасширения» обеспечивает надежную защиту от помех, большую дальность покрытия и сверхнизкое энергопотребление, что делает LoRa идеальным для сложных сред и чувствительных к затратам развертываний IoT.

Основные технические параметры (на основе конфигураций модуля NiceRF)

Все модули NiceRF LoRa (например, LoRa1276-C1, LoRa1278F30, LoRa1120) поддерживают гибкую настройку параметров SF, BW и CR, что позволяет выполнять настройку для различных потребностей приложений.

Четыре ключевых преимущества технологии LoRa

3.1 Сверхдальняя связь

Благодаря CSS-модуляции и высокочувствительной конструкции приемника модули LoRa обеспечивают связь на больших расстояниях — до 20 км при правильном размещении антенн на открытой местности.

Типичный модуль: LoRa1278F30 (выходная мощность 1 Вт), идеально подходит для покрытия больших расстояний и сложной местности.

3.2 Работа на сверхнизком энергопотреблении

Модули LoRa поддерживают несколько режимов энергосбережения с током в режиме ожидания всего в несколько микроампер. В сочетании с механизмами управления рабочим циклом и пробуждения NiceRF, модули могут работать годами от плоских круглых батареек или литиевых аккумуляторов.

Типичные сценарии: удаленный мониторинг окружающей среды, считывание показаний подземных счетчиков, необслуживаемые объекты.

3.3 Масштабная связность

В сетях LoRa используется топология «звезда», где один шлюз LoRaWAN может поддерживать тысячи конечных узлов. Модули NiceRF поддерживают режимы связи «точка-точка», «точка-многоточка», широковещательную передачу и опрос, что отвечает требованиям как централизованных, так и распределенных приложений.

Рекомендуемое решение: платы разработки NiceRF LoRaWAN или встраиваемые модульные платформы.

3.4 Высокая помехозащищенность

LoRa эффективно подавляет узкополосные, импульсные и многолучевые помехи. Встроенная система FEC и адаптивная скачкообразная перестройка частоты дополнительно повышают стабильность.

Типичные сценарии: тоннели метро, ​​промышленные предприятия, зоны высокого напряжения.

LoRa против других технологий связи Интернета вещей

Вывод: LoRa жертвует скоростью передачи данных ради работы на больших расстояниях и сверхнизкого энергопотребления, что делает ее особенно подходящей для определения статуса, отслеживания местоположения и периодических отчетов.

Сценарии применения (на основе вариантов использования NiceRF)

Будущие тенденции: LoRa + ИИ + гибридная связь

Интеграция с GNSS: такие модули, как LoRa1120, поддерживают передачу геолокационных данных с низким энергопотреблением.

Сочетание с BLE/2.4G: гибридная архитектура, обеспечивающая локальную высокоскоростную связь с дальней транзитной связью.

Обработка на периферии с помощью ИИ: внедрение облегченного логического вывода ИИ в терминалы LoRa для интеллектуального распознавания событий.

Интеграция протокола LoRaWAN: унифицированное управление доступом в частных и публичных сетях LoRa.

Заключение

LoRa, возможно, не самая быстрая технология связи, но она одна из наиболее подходящих для Интернета вещей. Благодаря компромиссу между скоростью передачи данных и сверхнизким энергопотреблением и широким покрытием, LoRa занимает стратегическое положение в инфраструктуре связи Интернета вещей.

Будучи ведущим производителем беспроводных модулей промышленного класса, NiceRF продолжает развивать технологии LoRa и LPWAN, предлагая высокопроизводительные, энергоэффективные и простые в развертывании модули и решения LoRa.

 Дополнительную техническую документацию и руководства по выбору продукции можно найти на сайте: www.nicerf.com
