SW433-FPC01: Антенна FPC 433 МГц
SW433-FPC01 — это антенна FPC, отлично подходящая для передачи и приема на частоте 433 МГц. Лучший диапазон частот: 430 ~ 440 МГц.
Технические параметры
- Диапазон частот: 430~440 МГц
- КСВ: <3,0
- Усиление: 1±0,5 дБи
- Входное сопротивление: 50 Ом
- Кабель+FPC: 0,8 черная линия + PI + электролитическая медь
- Рабочая температура: - 30~ + 85 ̊˚C
- Температура хранения: - 30~ + 85 ̊˚C
| Частота | 433МГц |
| Тип | ФПК |
| Прирост | 1 ± 0,5 дБи |
| Размер (мм) | < 100 |

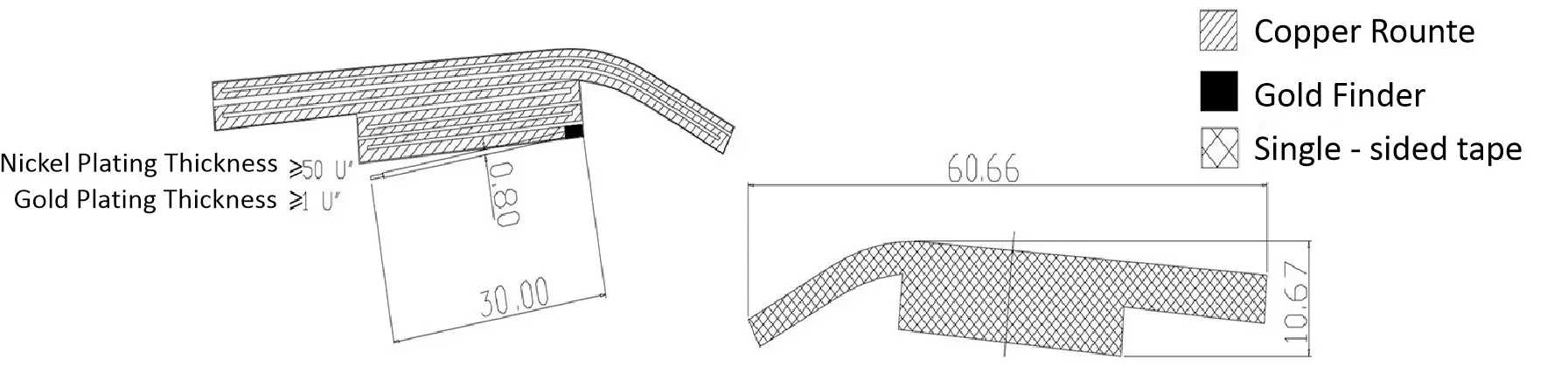

ПРИМЕЧАНИЕ:
1. Размеры, отмеченные звездочкой (*), являются критическими контрольными размерами. Положения отверстий должны быть скорректированы по мере необходимости для обеспечения надлежащей посадки сборки.
2. Если не указано иное, все радиусы галтелей должны быть R = 0,30 мм. Размеры должны контролироваться по номинальному (среднему) значению. Для других неуказанных допусков см. общее примечание о допусках в рамке чертежа.
3. Материал: электролитическая медь + полиимид (1,5 слоя). Общая толщина должна быть менее 0,07 мм (без учета клея 3M).
4. Передняя поверхность должна быть черной; задняя поверхность должна быть полностью покрыта клеем 3M 300LES.
5. Крестообразное сечение представляет собой медные дорожки. Область с зеленой штриховкой представляет собой только подложку без меди, служащую областью соединения. Общий контур должен соответствовать контуру поперечного сечения.
6. Поверхность не должна иметь царапин, обнажающих медь, плохого покрытия, окисления, зазубрин, вмятин, пузырей, трещин или каких-либо посторонних веществ, пятен, несоосности или подобных дефектов.

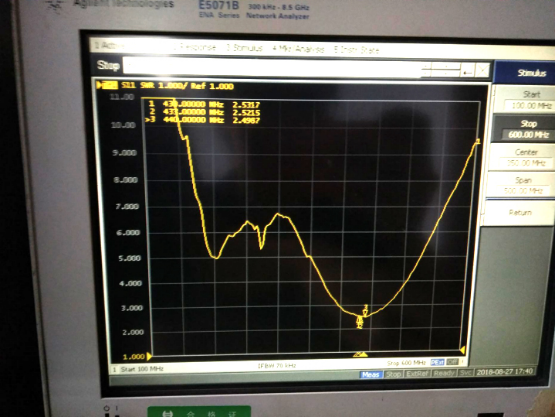

Антенны были протестированы в среде, имитирующей беспроводную связь, с помощью Network Analyzer.
