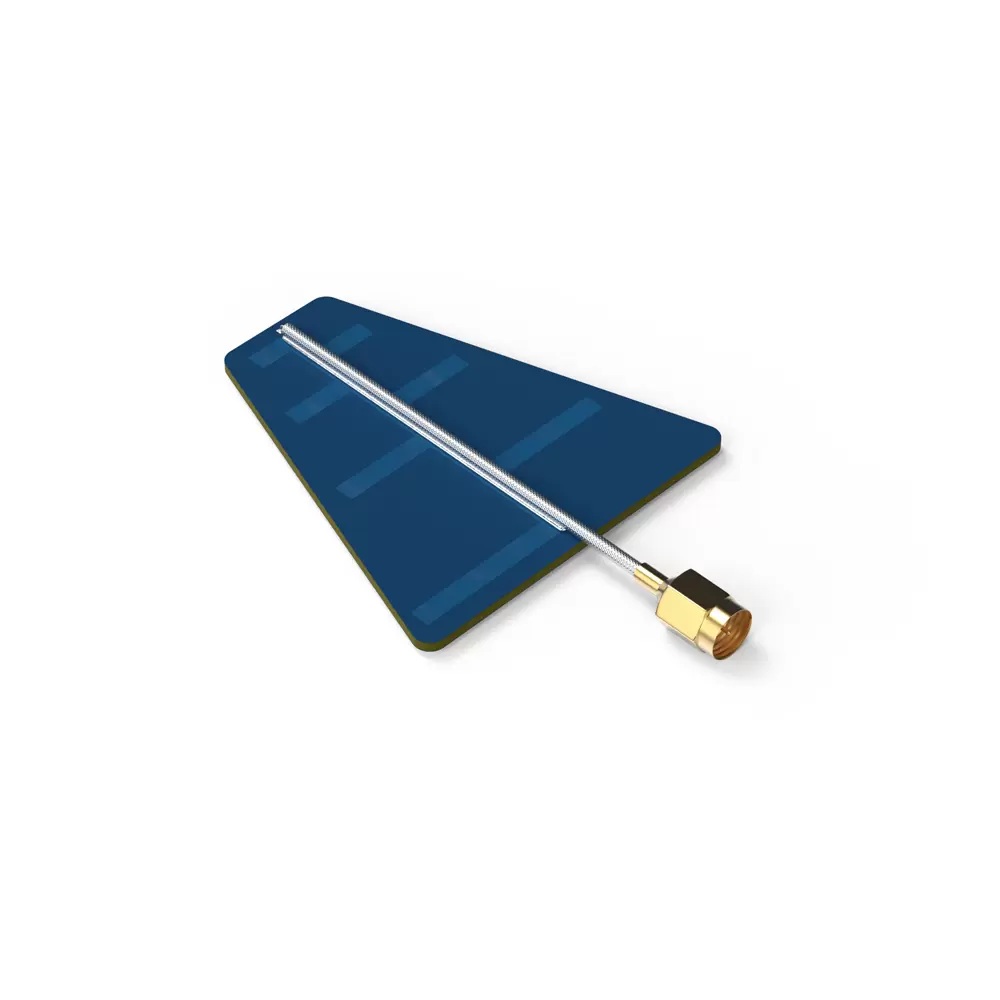

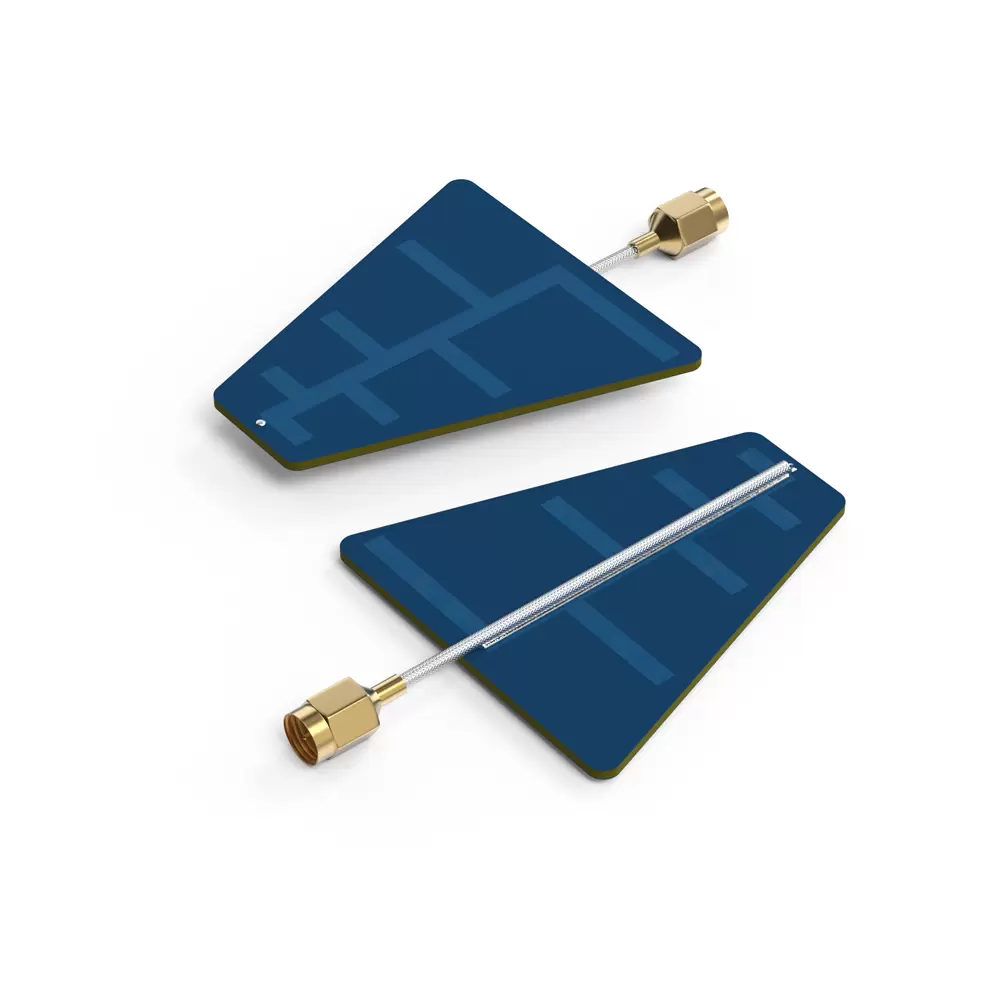

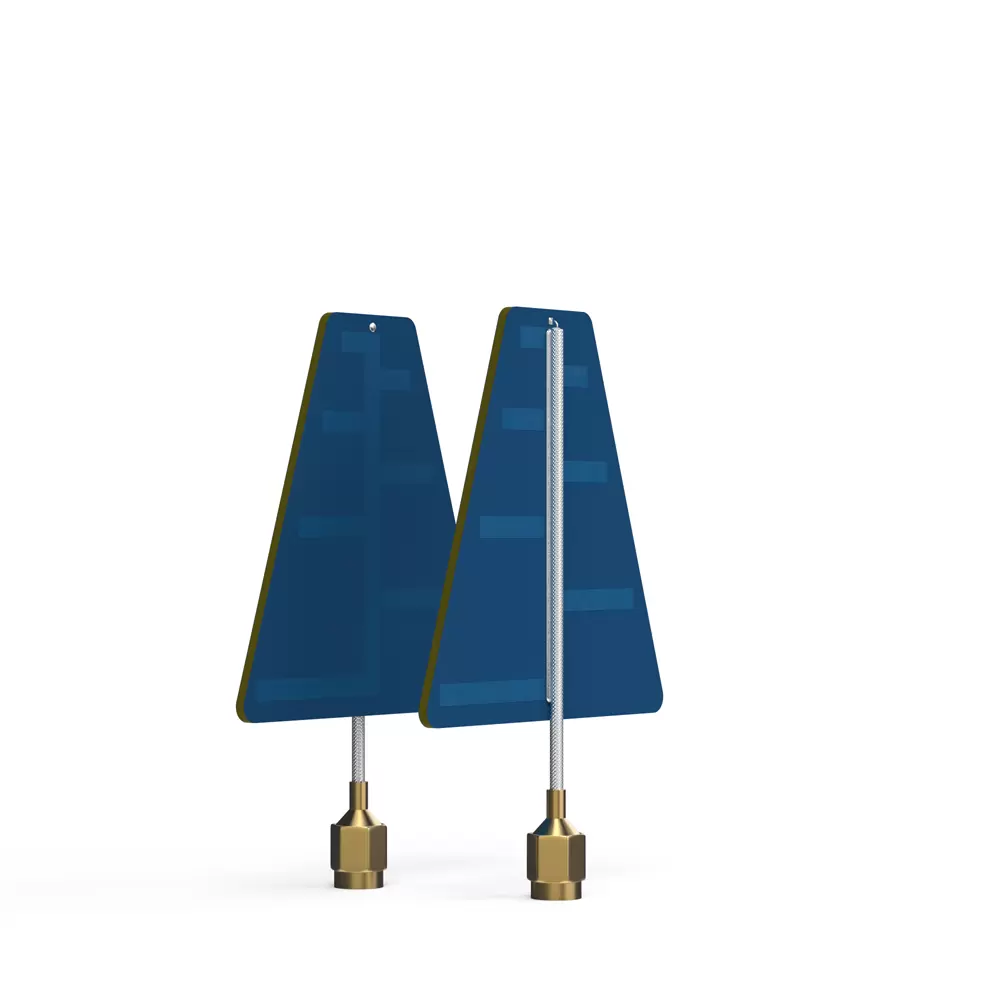

UWB-PCB-D: сверхширокополосная направленная логарифмическая печатная антенна

● Встроенная антенна FPC UWB

● Недорогая сверхширокополосная всенаправленная антенна

● Встроенный небольшой размер

СКАЧАТЬ

n Диапазон частот: 4 000–7 000 МГц

n КСВ ≤ 2,0

n Усиление: 7,0 дБи

Входное сопротивление: 50 Ом

n Максимальная мощность: 10 Вт

n Поляризация: Горизонтальная поляризация

n Высота: 83,6 ± 0,5 мм

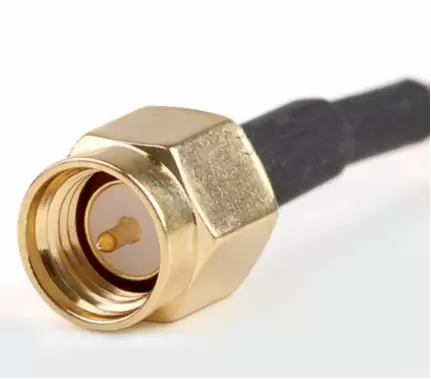

Тип разъема: SMA-J

n Эффективность: 85%

Цвет антенны: синий

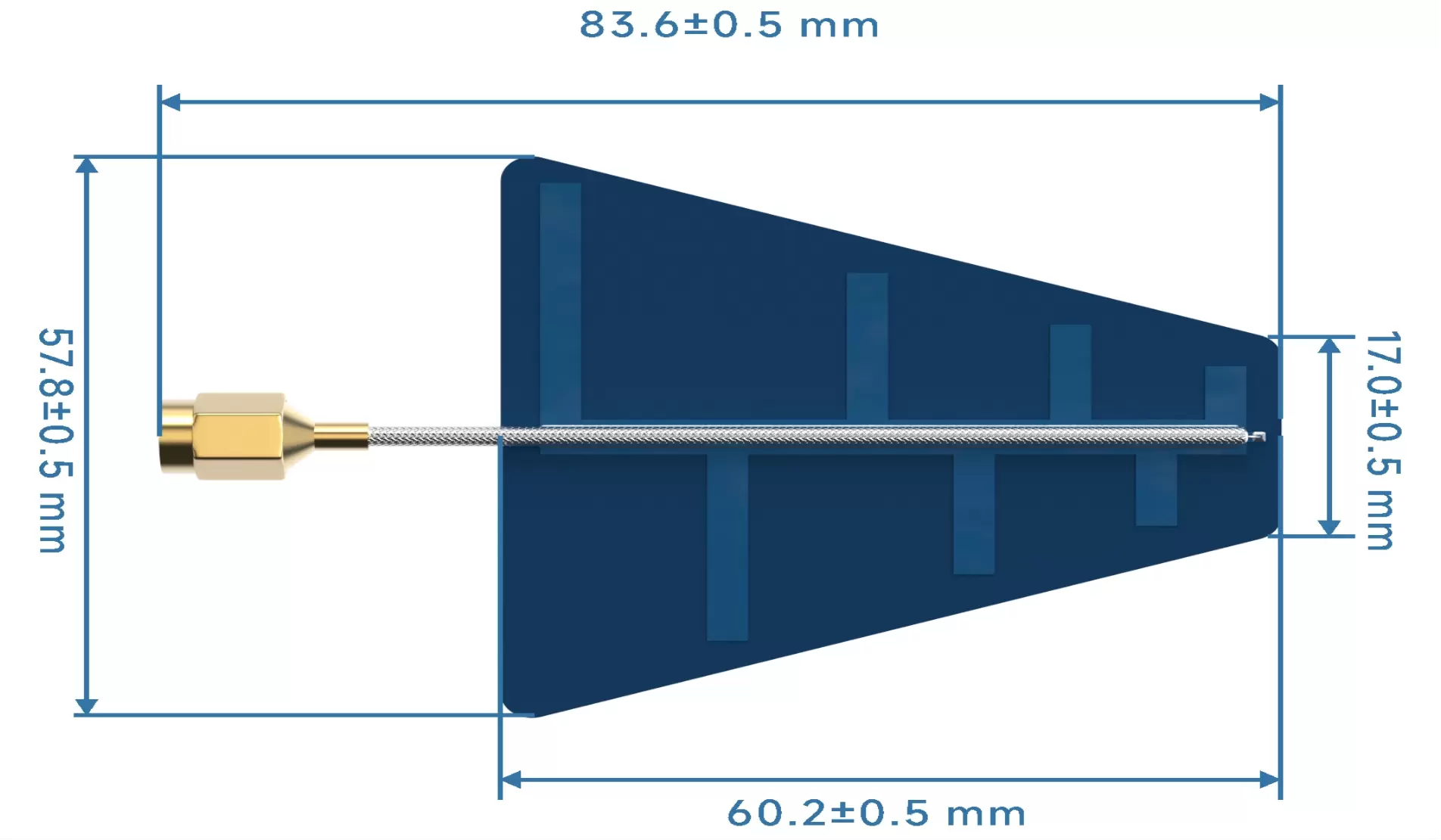

Механические размеры сверхширокополосной направленной логарифмической печатной антенны UWB - PCB - D

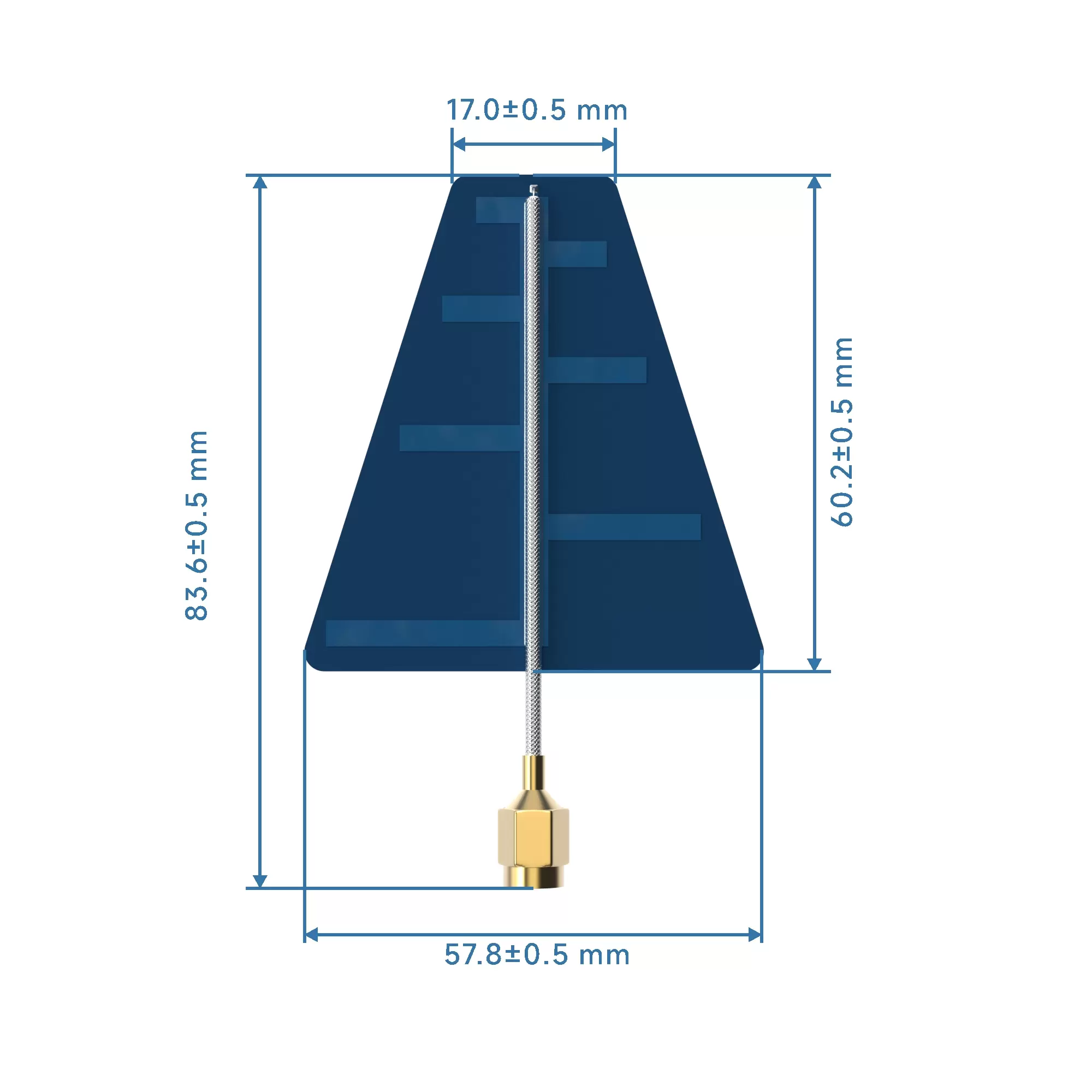

Механические размеры

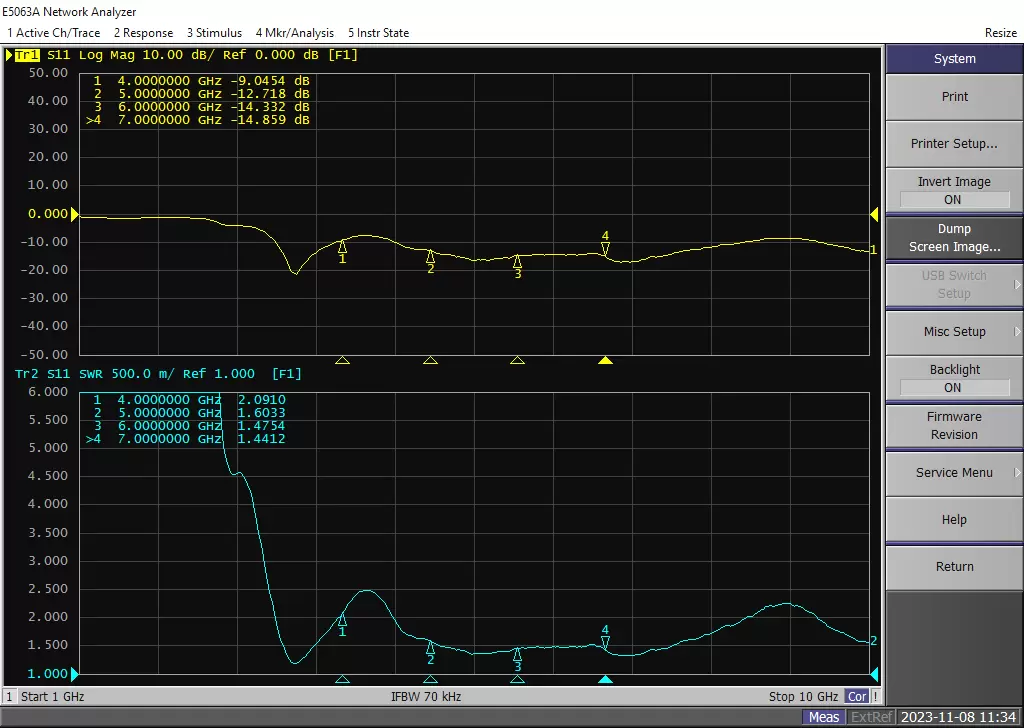

Диаграмма КСВ UWB - PCB - D
