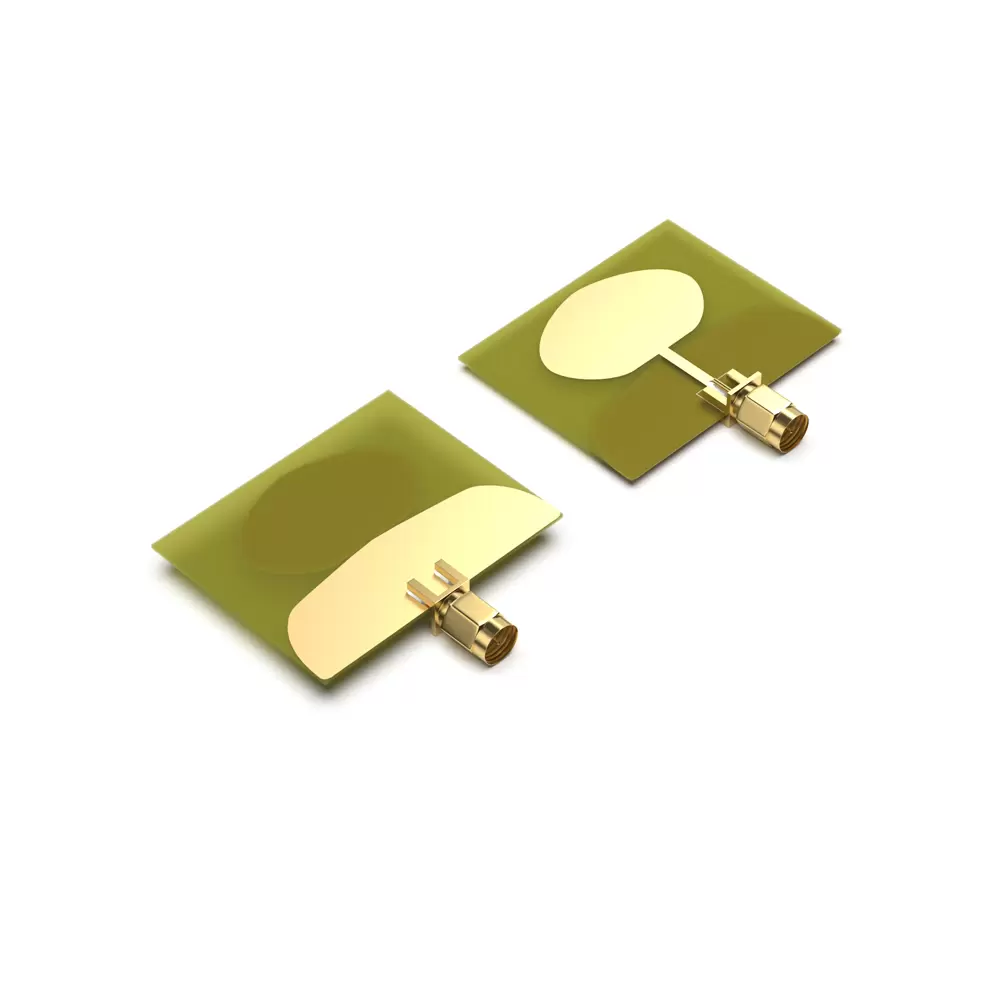

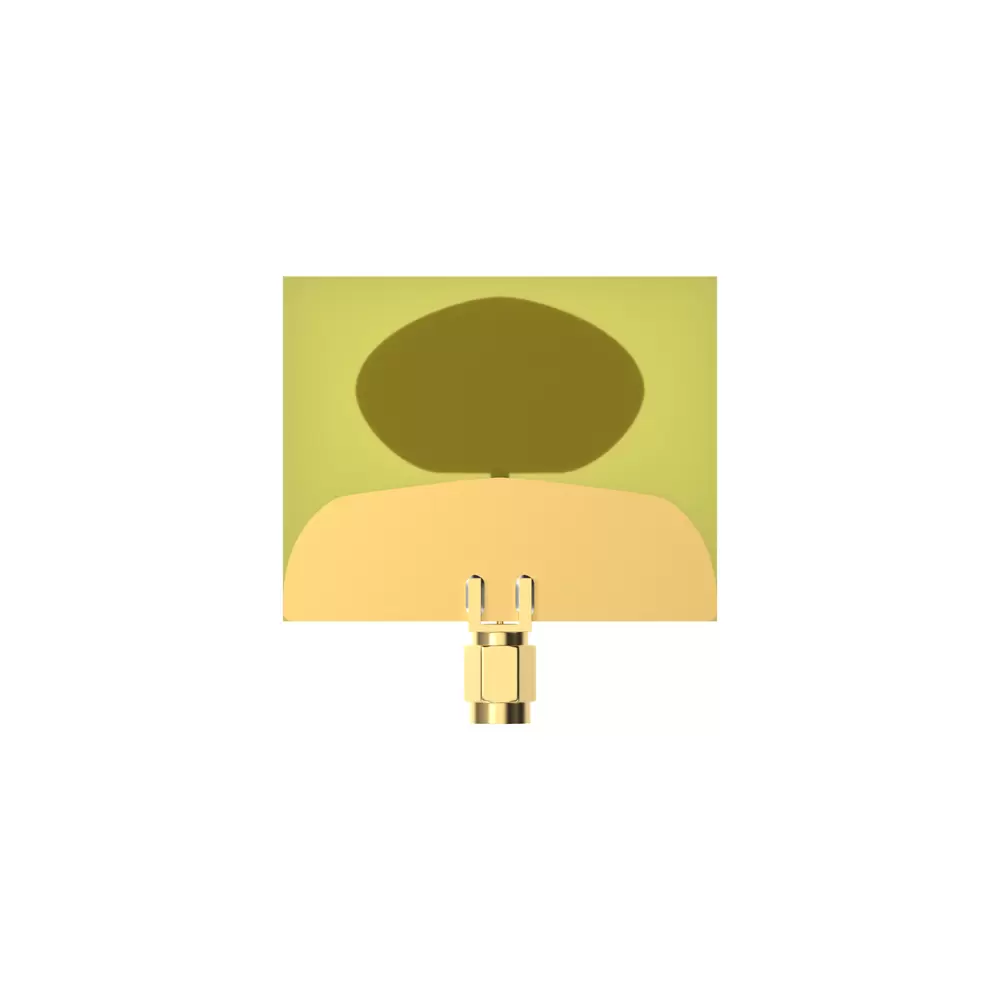

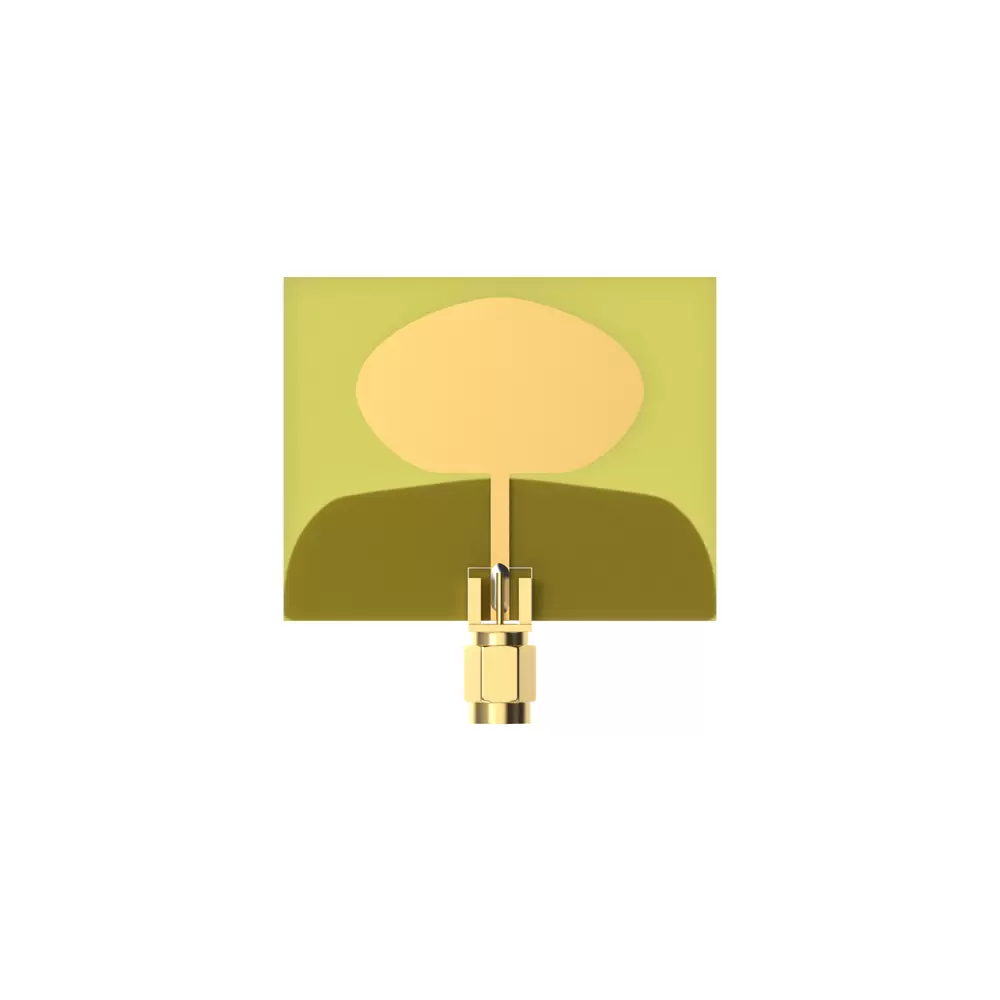

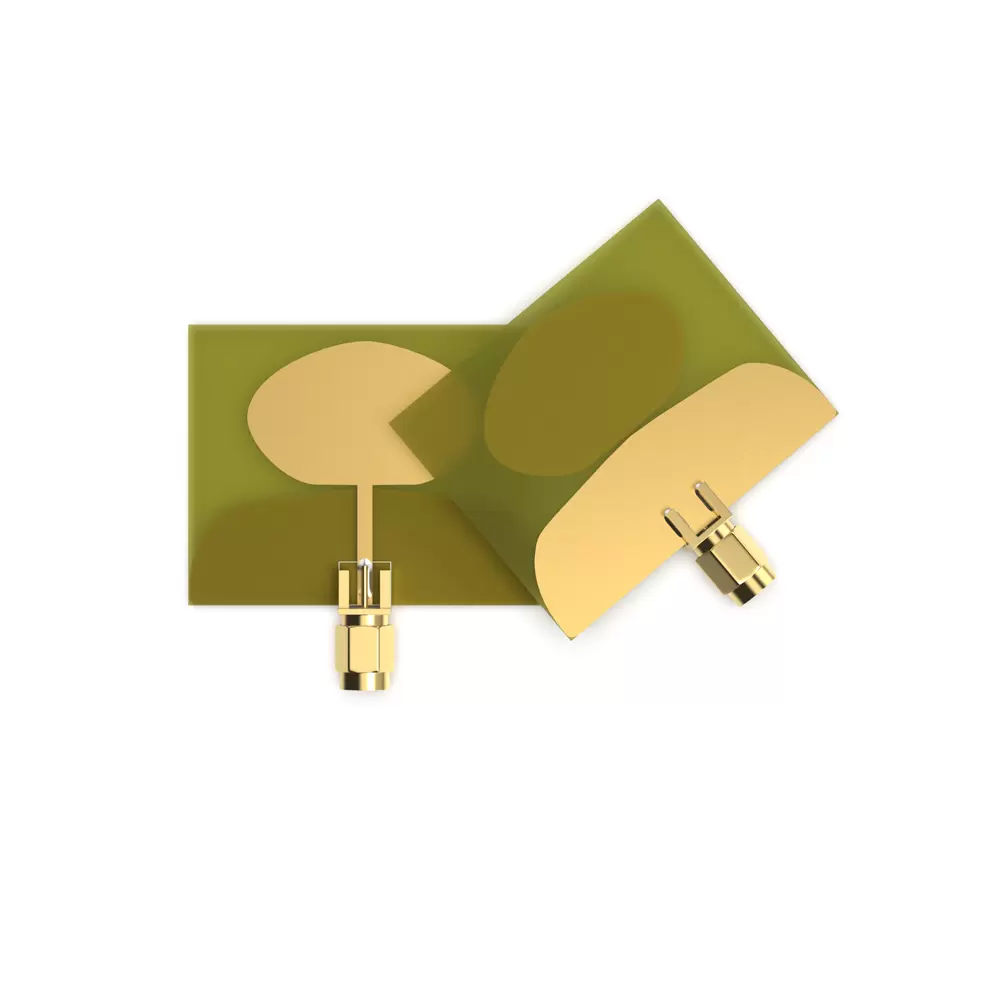

UWB-PCB-X: всенаправленная печатная антенна UWB

● UWB сверхширокополосная печатная антенна

● Низкая стоимость, высокая производительность

СКАЧАТЬ

Диапазон частот : 4 000–8 000 МГц

n КСВ ≤ 1,6

n Усиление: 4,8 дБи

Входное сопротивление: 50 Ом

n Максимальная мощность: 5 Вт

n Поляризация: Вертикальная поляризация

n Высота: 43,5 ± 0,5 мм

Тип разъема: SMA-J

n Цвет антенны: желтый

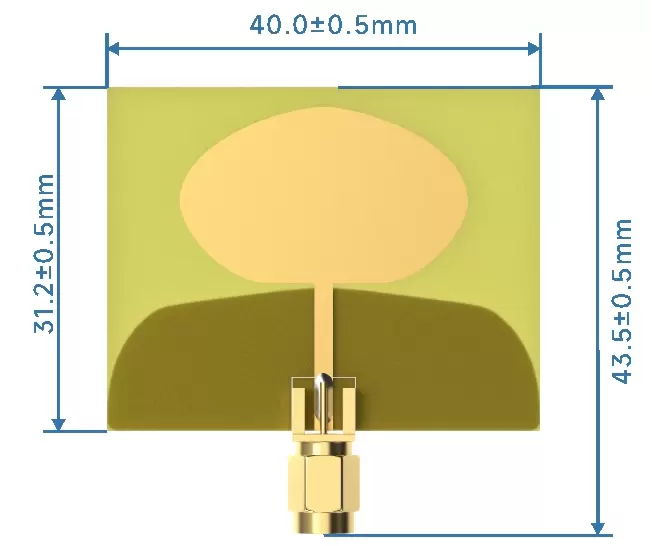

Механические размеры всенаправленной печатной антенны UWB - PCB - X

Механические размеры

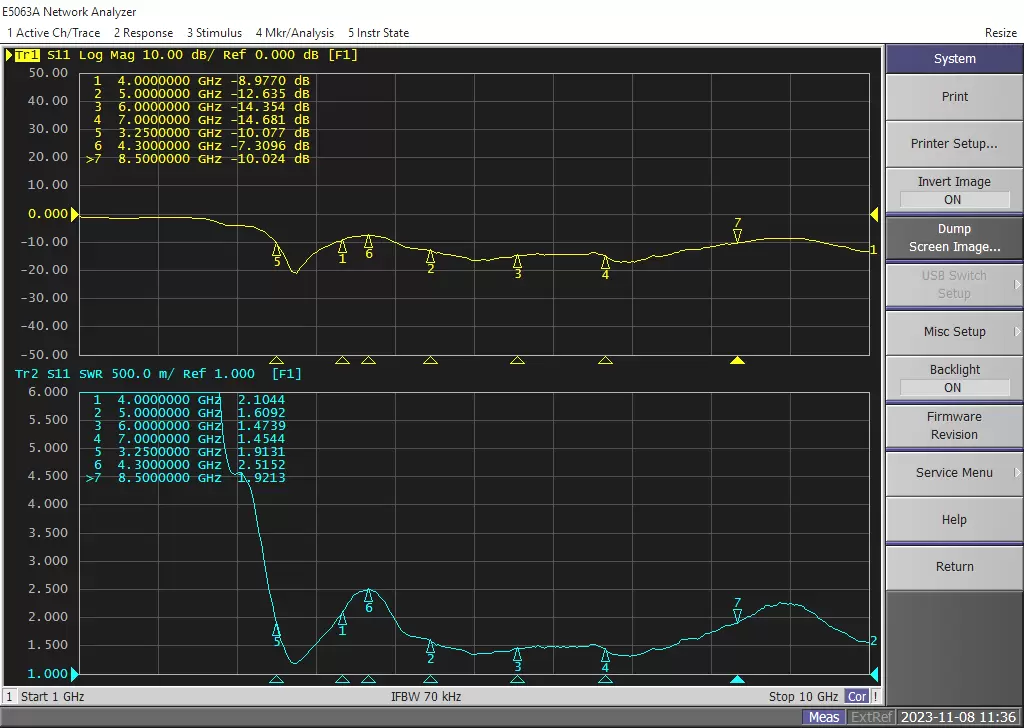

Диаграмма КСВ UWB - PCB - X

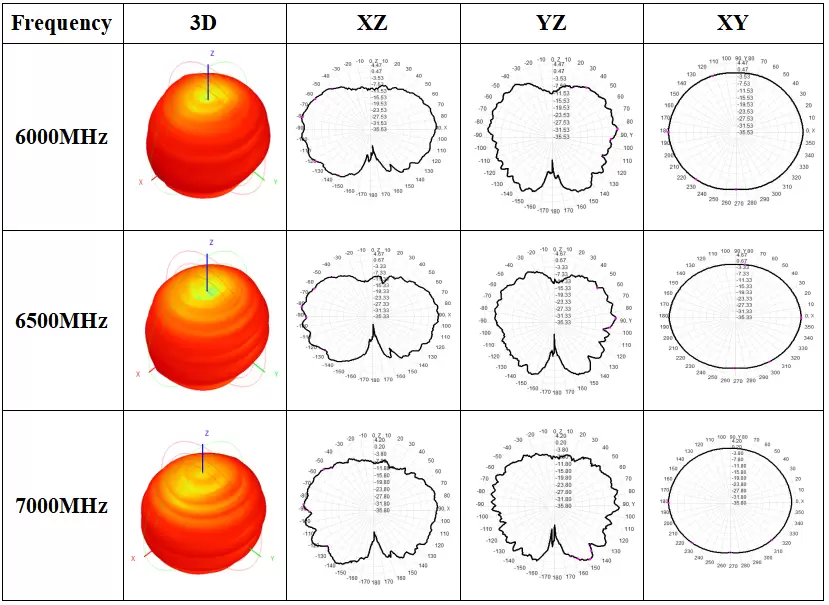

Диаграмма направленности UWB всенаправленной печатной антенны UWB - PCB - X
