IOT-N010: многосенсорный узел мониторинга с низким энергопотреблением
- Система звездообразной сети мониторинга датчиков со сверхнизким энергопотреблением в основном используется для сбора данных с датчиков и управления Интернетом вещей. Вся сетевая система состоит из шлюза IOT-G010 и узла IOT-N010/IOT-THS010, который использует сетевой режим беспроводной звездообразной сети. Хороший механизм координации и точный алгоритм планирования используются внутри между узлом и шлюзом, чтобы избежать столкновений между пакетами данных в воздухе. Протокол связи между узлом и шлюзом реализован в системе, и клиенты могут построить надежную сеть сбора и управления, если они следуют простой конфигурации. Узловой модуль IOT-N010, как узел конечной точки сети, использует высокопроизводительный маломощный ARM и беспроводной коммуникационный модуль. Установка подходящего интервала сбора данных может легко обеспечить несколько лет срока службы батареи. Особенно подходит для систем сбора и управления данными с питанием от батареи.
- Этот продукт также поддерживает различные интерфейсы SPI, I2C и GPIO для упрощения индивидуальной разработки и расширения функций продукта.
| Параметр | Мин. | Тип. | Макс. | Единица | Условия |
| Условия эксплуатации | |||||
| Диапазон рабочего напряжения | 1.8 | 3.3 | 3.6 | В | |
| Диапазон рабочих температур | -40 | 25 | 85 | ℃ | |
| Текущее потребление | |||||
| Ток RX | <18,5 | мА | |||
| Ток TX | <100 | мА | @20dBm | ||
| Ток сна | <1,5 | uA | |||
| Параметры РЧ | |||||
| Скорость модуляции | 1.2 | 9.6 | 1000 | Кбит/с | ГФСК |
| Выходная мощность | -1 | / | 20 | дБм | Программное обеспечение настраивается |
| Чувствительность приема | -121 | дБм | @1.2kbps | ||
| Диапазон частот | 424.42 | 444.42 | МГц | ||
| Скорость передачи данных последовательного порта | 1200 | 115200 | Б/с | ||
| Количество узлов | 1 | 255 | |||
| Обновление последовательного порта | Поддерживать | ||||
| Воздушное обновление | Поддерживать | ||||
| Параметры конфигурации беспроводной сети | Поддерживать | ||||
| Беспроводное пробуждение | Поддерживать | ||||
| RSSI | Поддерживать | ||||
| Рассчитать срок службы батареи | Поддерживать | ||||
| Сетка | Поддерживать | ||||
| Автоматическая повторная отправка | Поддерживать | ||||
| Специальная функция | Получение данных от датчика |
Особенности узла мониторинга датчиков IOT-N010
- Узел сверхнизкого энергопотребления
- Звездообразная сеть (поддержка многоуровневой автоматической ретрансляции)
- Многоточечный сбор данных (до 255 для одного шлюза)
- Последовательный ввод и вывод данных
- Многоуровневый механизм предотвращения столкновений данных
- Обновление прошивки последовательного порта
- Обновление прошивки OTA
- Программируемый интервал времени загрузки
- Просыпайся в воздухе
- Модификация параметров OTA
- Промышленный класс (-40 - +85 ℃)
- Множественные противоаварийные механизмы
- Беспроводное шифрование данных
- Зарезервировано несколько интерфейсов, таких как SPI, I2C, GPIO и т. д., с возможностью расширения
- Быстрая настройка различных функций
- Срок службы батареи рассчитан точно
- Индикатор уровня сигнала RSSI
- Механизм автоматической ретрансляции
- Индикатор потерянной связи
Применение узла мониторинга датчиков IOT-N010
- Сбор и управление сигналами различных датчиков
- Умный дом
- Безопасность, контроль доступа
- Пульт дистанционного управления
- Промышленный контроль
- Дрон
- Робот
- Умная крышка люка
- Удаленное считывание показаний счетчиков

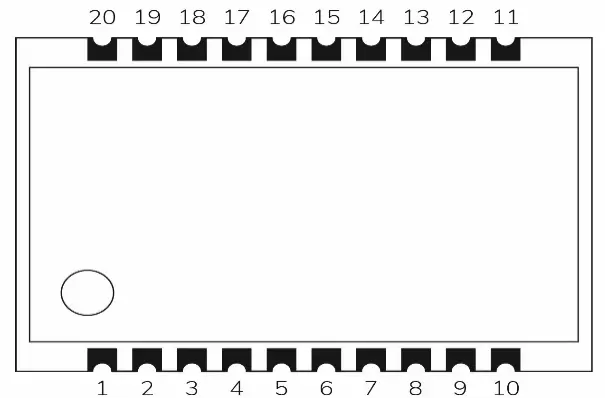

| Номер контакта | Определения контактов | Статус входа и выхода: I вход O выход | Описание |
| 1 | ВКЦ | — | Положительный потенциал питания (1,8–3,6 В) |
| 2 | Земля | — | заземление |
| *3 | ПРОСНУТЬСЯ | О | Используется для пробуждения внешнего микроконтроллера, низкий уровень выхода бездействия, высокий уровень выхода пробуждения |
| 4 | СКЛ | — | I2C зарезервирован |
| 5 | ПДД | — | |
| 6 | НСС | — | SPI зарезервирован |
| 7 | СКЛК | — | |
| 8 | МИСО | — | |
| 9 | МОСИ | — | |
| *10 | *РСТ | я | Сброс штифта, подтянуть высокий уровень или перевести в рабочее состояние, сброс низкого уровня (версия PCB V1.1) |
| Земля | — | Печатная плата V10, заземление питания (версия печатной платы V1.0) | |
| 11 | МУРАВЕЙ | — | Подключите антенну (антенна с медным стержнем сопротивлением 50 Ом) |
| 12 | Земля | — | Заземление антенны |
| 13 | GPIO0 | — | Держать |
| 14 | TXD | О | Последовательная связь передача данных |
| 15 | RXD | я | |
| 16 | TXLED | О | Индикатор запуска, ближний свет |
| 17 | RXLED | О | Индикатор приема, индикаторы низкого уровня |
| 18 | SET_MODE | я | Установите штифт, потяните его вниз на 3 секунды, чтобы войти в режим настройки, потяните его вниз на 15 секунд, чтобы восстановить заводские настройки. |
| 19 | SET_MODE_IND | я | Индикация режима настройки, выходной сигнал низкий при входе в режим настройки; входной сигнал высокий при выходе |
| 20 | Земля | — | заземление |
| *3. Режим пробуждения можно изменить в соответствии с потребностями клиента, уровнем поддержки пробуждения, пробуждением при высоком и низком импульсе, пожалуйста, свяжитесь с соответствующим продавцом. | |||
| *10. RST поддерживается только в аппаратных версиях после V1.1. | |||
