IOT-G010: шлюз системы мониторинга датчиков IOT

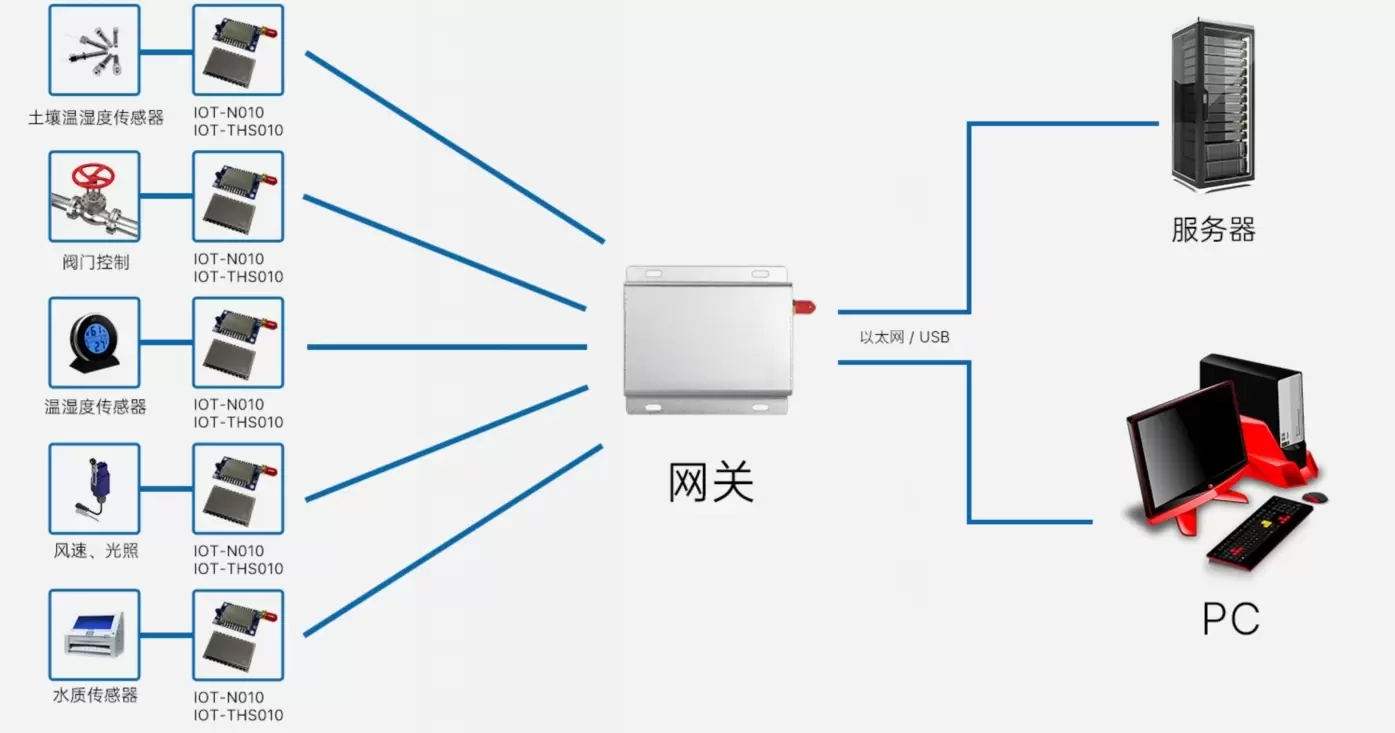

Система мониторинга датчиков со сверхнизким энергопотреблением, построенная по звездообразной топологии, в основном используется для сбора данных с датчиков и управления Интернетом вещей. Вся сетевая система состоит из шлюза IOT-G010 и узла IOT-N010/IOT-THS010, которые используют беспроводную звездообразную топологию в сочетании с ячеистой сетью. Эффективный механизм координации и точный алгоритм планирования используются внутри узла и шлюза для предотвращения коллизий между пакетами данных в эфире. Протокол связи между узлом и шлюзом реализован в системе, что позволяет заказчикам создавать надежную сеть сбора данных и управления при условии соблюдения простой конфигурации.
| Параметр | Мин. | Тип. | Макс. | Единица | Условия |
| Условия эксплуатации | |||||
| Диапазон рабочего напряжения | 5 | 12 | 30 | В | |
| Диапазон рабочих температур | -40 | 25 | 85 | ℃ | |
| Текущее потребление | |||||
| Ток RX | <18,5 | мА | |||
| Ток TX | <100 | мА | @20dBm | ||
| Ток сна | <1,5 | uA | |||
| Параметры РЧ | |||||
| Скорость модуляции | 1.2 | 9.6 | 1000 | Кбит/с | ГФСК |
| Выходная мощность | -1 | / | 20 | дБм | Программное обеспечение настраивается |
| Чувствительность приема | -121 | дБм | @1.2kbps | ||
| Диапазон частот | 424.42 | 444.42 | МГц | ||
| Скорость передачи данных последовательного порта | 1200 | 115200 | бит/с | ||
| Количество узлов | 1 | 255 | |||
| Обновление последовательного порта | Поддерживать | ||||
| Воздушное обновление | Поддерживать | ||||
| Параметры конфигурации беспроводной сети | Поддерживать | ||||
| Беспроводное пробуждение | Поддерживать | ||||
| RSSI | Поддерживать | ||||
| Рассчитать срок службы батареи | Поддерживать | ||||
| Сетка | Поддерживать | ||||
| Автоматическая повторная отправка | Поддерживать | ||||
| Специальная функция | Получение данных от датчика |
Особенности системы мониторинга датчиков Gateway IOT-G010
- Узел сверхнизкого энергопотребления
- Звездообразная сеть в сочетании с ячеистой сетью
- Многоточечный сбор данных (до 255 узлов для одного шлюза)
- Последовательный ввод и вывод данных
- Многоуровневый механизм предотвращения столкновений данных
- Обновление прошивки последовательного порта
- Обновление прошивки OTA
- Программируемый интервал времени загрузки
- Просыпайся в воздухе
- Модификация параметров OTA
- Промышленный класс (-40～+85 ℃)
- Множественные противоаварийные механизмы
- Беспроводное шифрование данных
- Резервирование нескольких интерфейсов, таких как SPI, I2C, GPIO и т. д., высокая масштабируемость
- Быстрая настройка различных функций
- Срок службы батареи рассчитан точно
- Индикатор уровня сигнала RSSI
- Автоматическая ретрансляция
- Индикатор потерянной связи
Применение шлюза системы мониторинга датчиков IOT-G010
- Сбор и управление сигналами различных датчиков
- Умный дом
- Безопасность, контроль доступа
- Пульт дистанционного управления
- Промышленный контроль
- Дрон
- Робот
- Сводка по сбору сигналов многоканального переключателя/магнитного датчика двери
- Умная крышка люка
- Удаленное считывание показаний счетчиков
- Сбор и управление сигналами датчиков

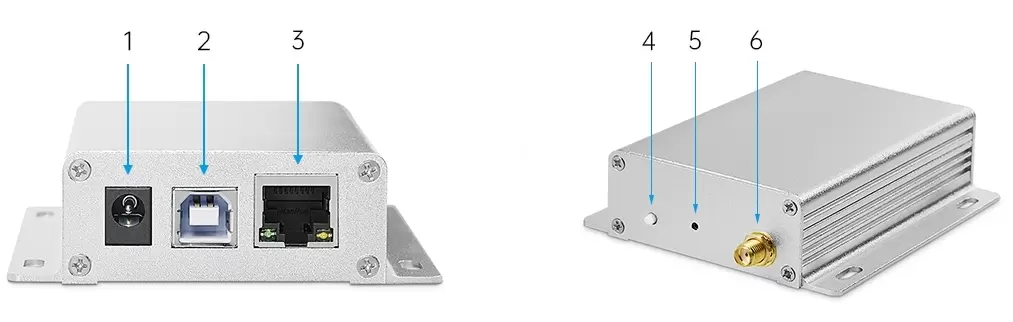

| Номер контакта | Определения контактов | Описание |
| 1 | Разъем питания | Подключите к источнику питания 5-30 В. |
| 2 | Интерфейс USB-B | Метод вывода данных 1 |
| 3 | Интерфейс RJ45 | Режим вывода данных два |
| 4 | Индикаторная лампа | Инструкции по отправке и получению, инструкции по переключению режима вывода данных |
| 5 | кнопка | Короткое нажатие — переключение режима вывода данных, длительное нажатие — вход в режим обновления прошивки узла. |
| 6 | МУРАВЕЙ | Подключите антенну (антенна с медным стержнем сопротивлением 50 Ом) |
