Схема беспроводного шлюза с несколькими частотами, работающими параллельно.

Большинство беспроводных чипов, представленных на рынке, могут работать одновременно только на одной частоте. Если одному беспроводному устройству необходимо принимать сигналы нескольких частот, устройством можно управлять только для непрерывного переключения частот и обнаружения сигналов в каждом рабочем диапазоне частот. Этот метод не только трудоемкий и сложный, но и поскольку устройство не может принимать сигналы другой частоты, когда устройство находится на одной из частот, легко вызвать потерю данных.

Многоканальный параллельный шлюз использует способ параллельного подключения нескольких беспроводных устройств для реализации быстрого, без переключений и стабильного многочастотного беспроводного приема связи.

Параллельный шлюз включает в себя приемную часть и передающую часть.

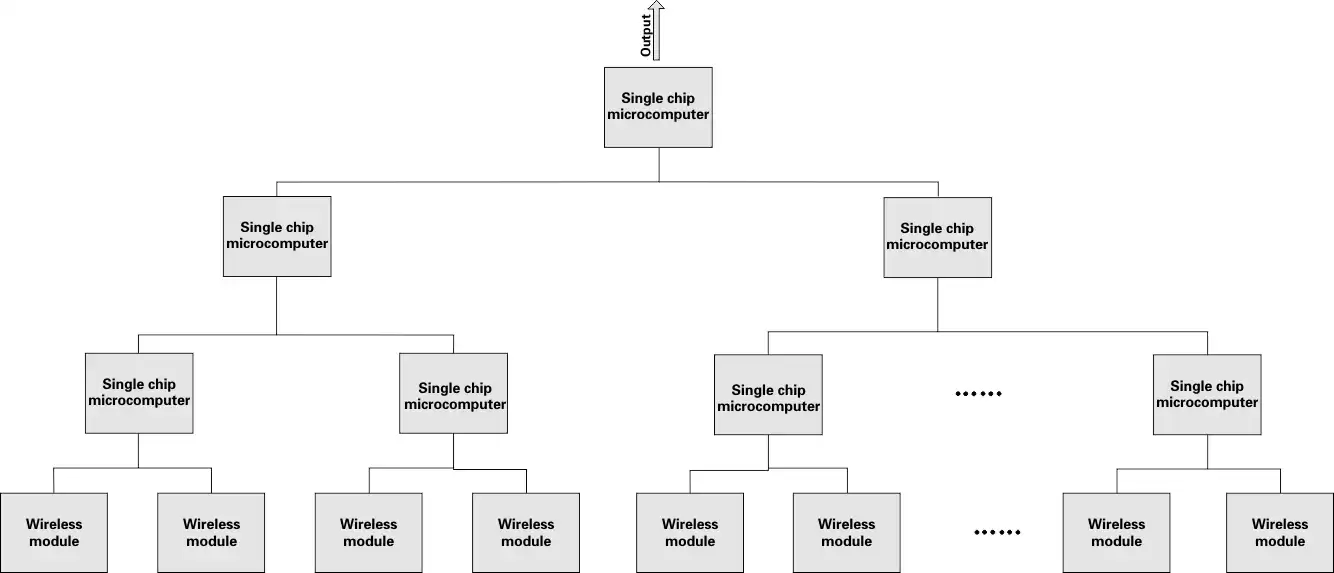

Структура приемной части заключается в параллельном подключении нескольких беспроводных приемных модулей с разными частотами, сборе полученных беспроводных данных через многоуровневый однокристальный микрокомпьютер и использовании последовательного порта TXD для вывода на внешнее устройство для реализации нескольких беспроводной параллельный прием.

Реализация следующая:

1. В соответствии с требуемым частотным каналом N подготовьте N беспроводных приемных модулей и поочередно поместите каждый модуль в канал 1, канал 2... канал N.

2. Подключите выходные клеммы двух беспроводных модулей к однокристальному микрокомпьютеру по очереди, чтобы сформировать выход первого уровня.

3. Два выхода однокристального микрокомпьютера первого уровня по очереди подключаются к однокристальному микрокомпьютеру второго уровня.

4. Когда однокристальный микрокомпьютер собирает полные данные любого канала предыдущего уровня, они выводятся в MCU следующего уровня.

5.Повторите два вывода предыдущего этапа на следующем этапе, пока окончательный результат не станет 1.
