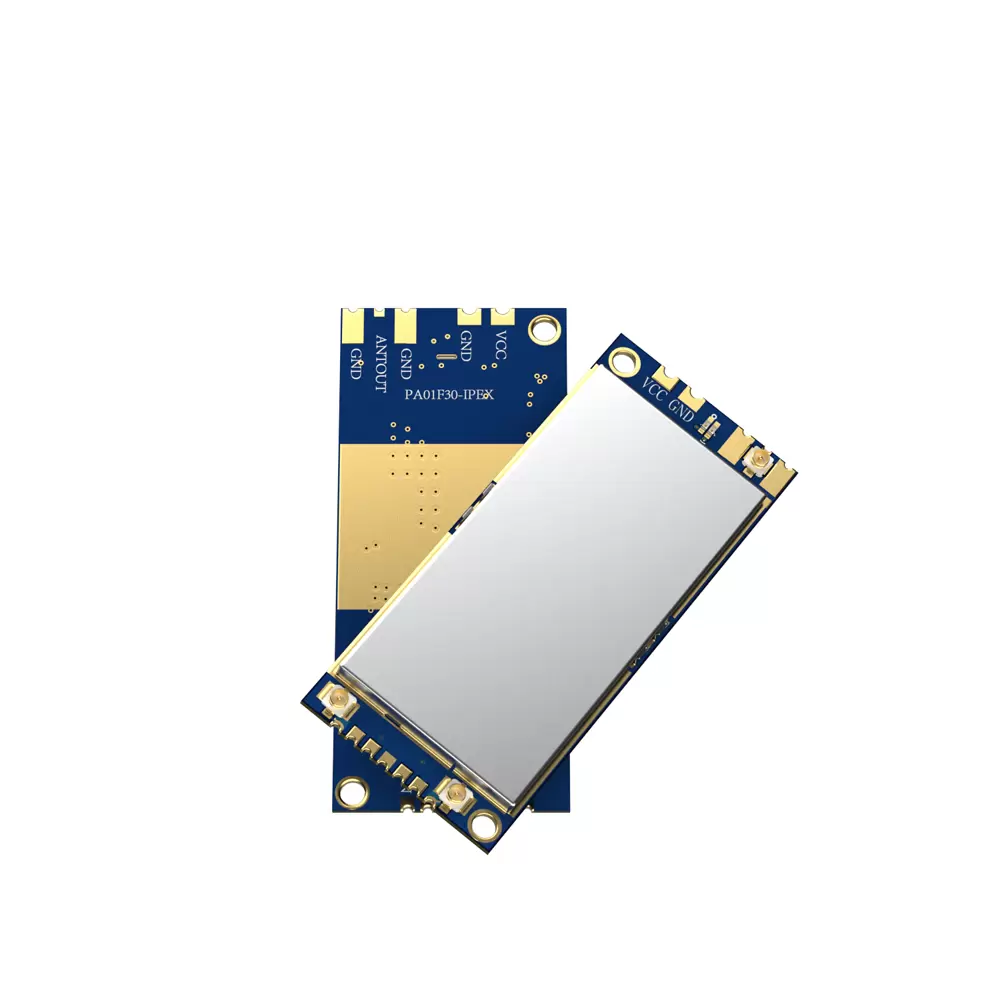

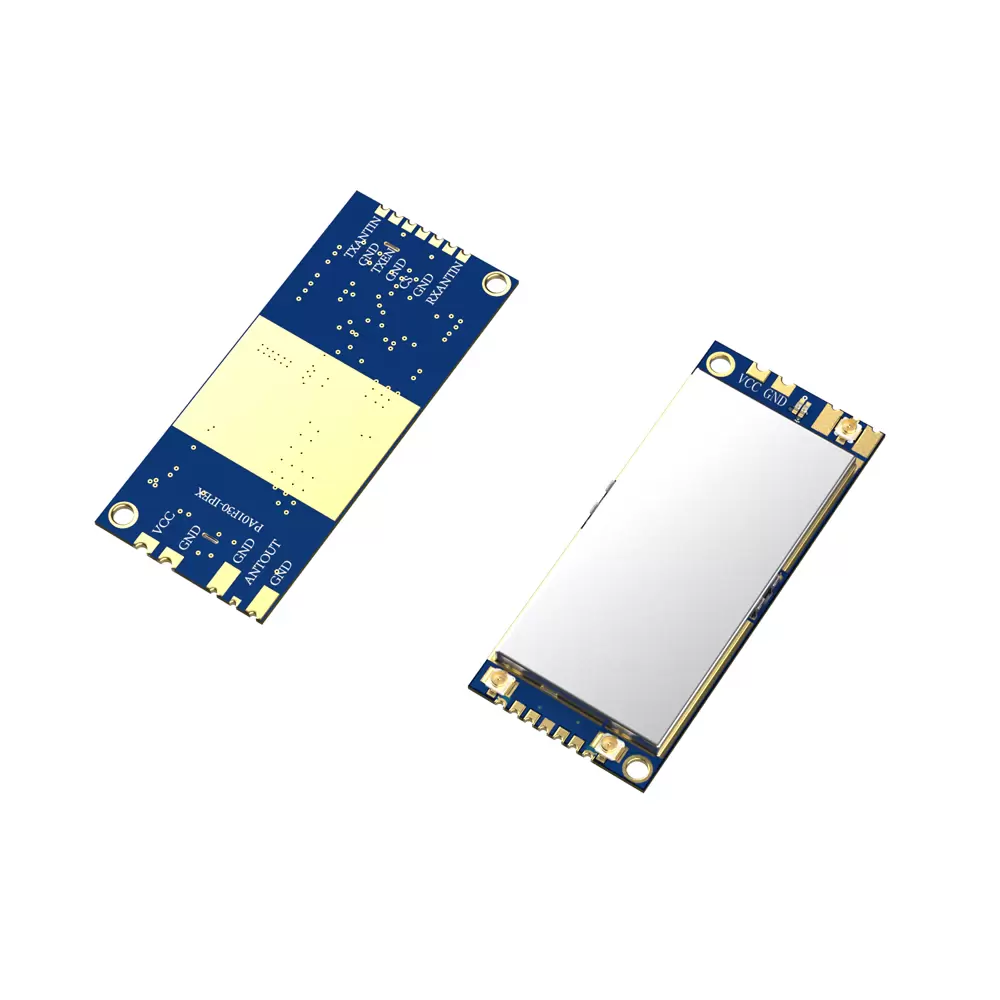

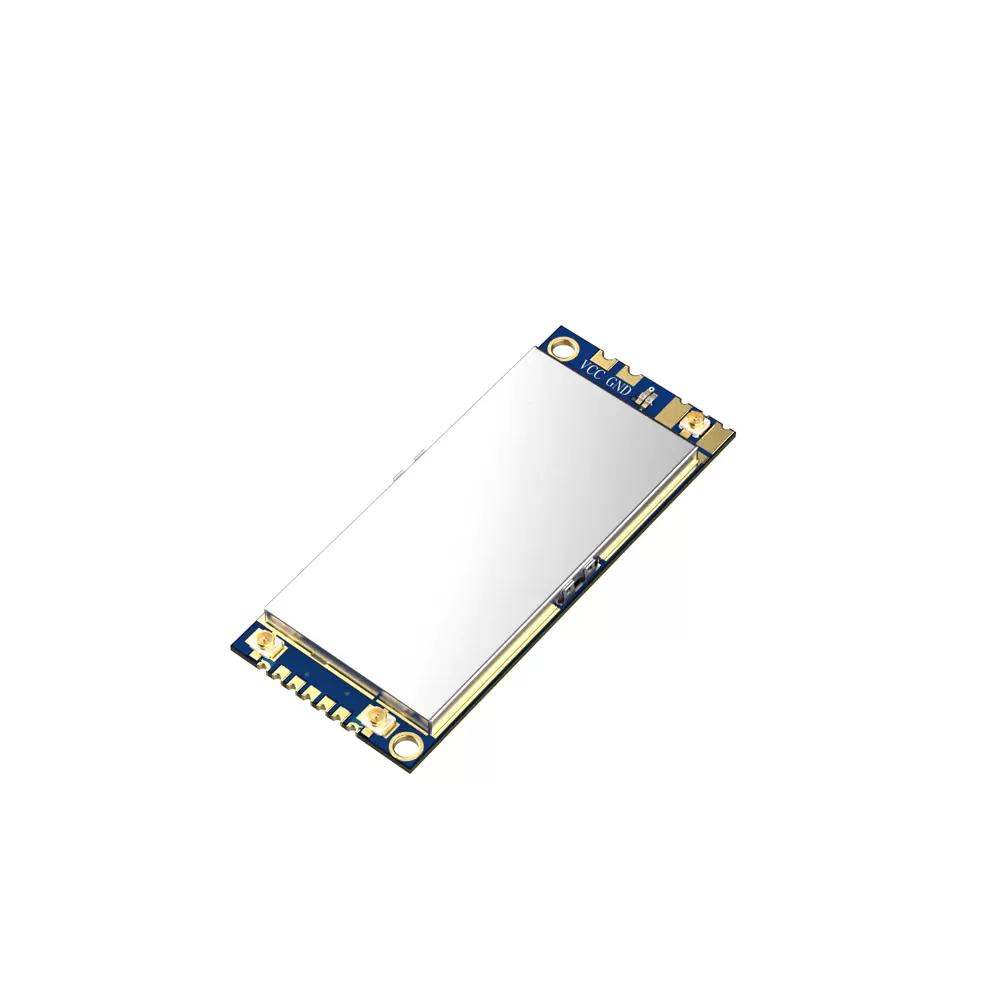

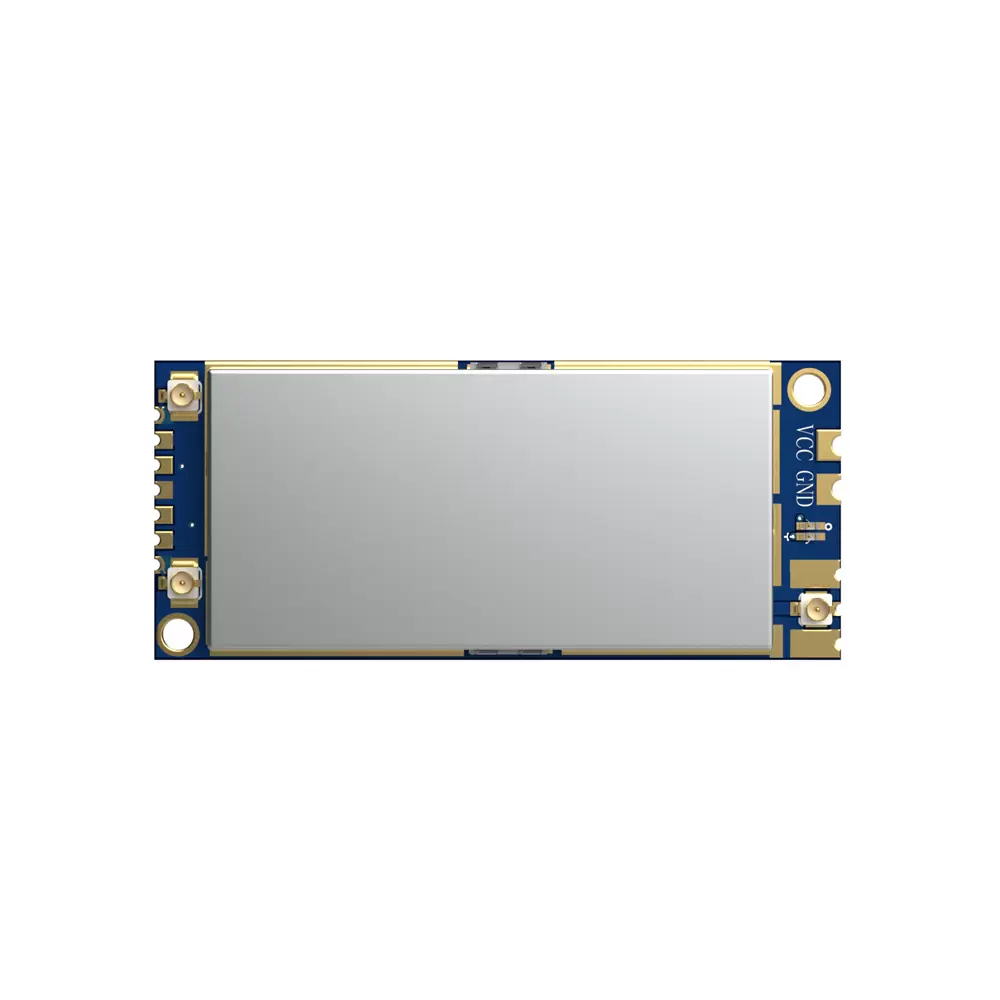

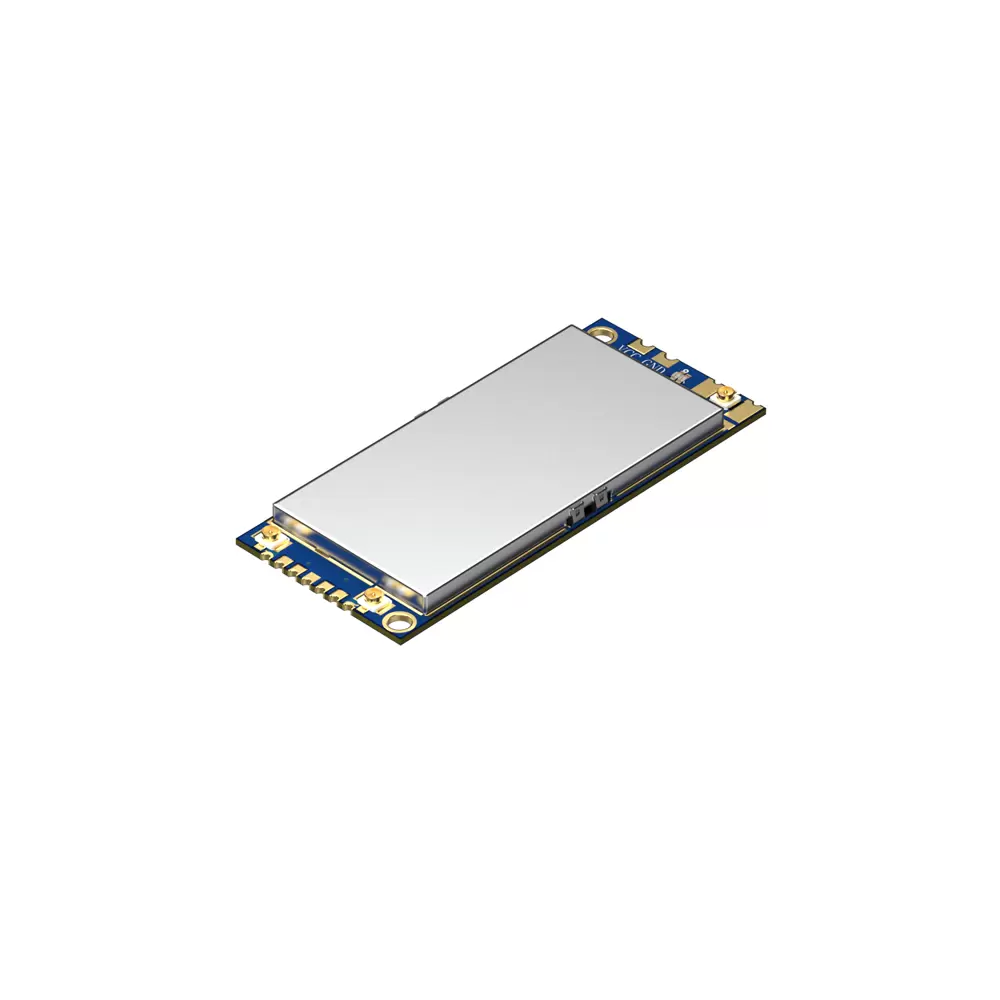

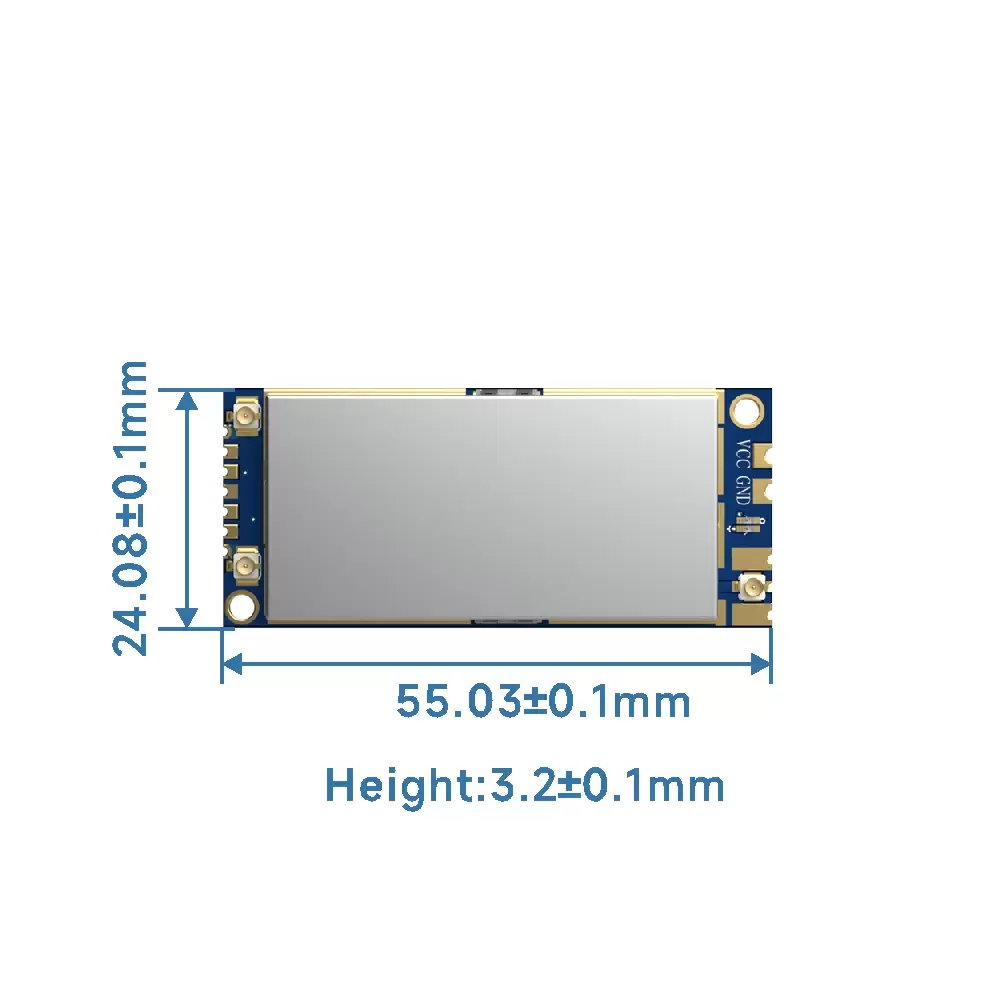

PA01F39: 8-ваттный малошумящий модуль усилителя мощности FEM
Модуль PA01F39 — это высокопроизводительный модуль FEM с рабочим диапазоном частот 400–480 МГц, объединяющий несколько функций RF. Модуль имеет встроенный усилитель мощности (PA), который поддерживает входную мощность до 30 дБм и выходную мощность более 39 дБм. Он также включает в себя малошумящий усилитель (LNA) и антенный переключатель. Благодаря конструкции корпуса stamp-hole модуль компактен и прост в интеграции, что значительно снижает сложность разработки мощных беспроводных модулей и упрощает процесс проектирования, тем самым повышая эффективность разработки .
Параметры | Состояние | Мин. | Тип. | Макс. | Единица |
Источник питания | 4 | 8.5 | В | ||
Рабочая температура | -40 | 25 | 70 | ℃ | |
Максимальный входной сигнал передачи | 32 | дБм | |||
Максимальный входной сигнал приема | 0 | дБм | |||
Потребление тока | |||||
ток сна | <30 | uA | |||
Ток приема | <18 | мА | |||
Ток передачи (высокая мощность) | Пик | 2.7 | А | ||
@440MHZ,39dBm,8V,0.5 рабочий цикл | 1.3 | А | |||
Параметры РЧ | |||||
Рабочая частота | 4 00 | 480 | МГц | ||
Мощность передачи | @440МГц,TXANTIN 30дБм,Vcc=8В | 38 | 39 | 40 | дБм |
Малошумящий коэффициент усиления приемника | @400-480 МГц Вход -50 дБм | 10 | 20 | дБ | |
Коэффициент шума приемника | 1.0 | дБ | |||
Функции
Сверхширокий диапазон частот: 400-480 МГц
Широкий диапазон напряжений: 4-8,5 В
Встроенный переключатель приема/передачи, позволяющий осуществлять как прием, так и передачу с помощью одной антенны
Встроенный малошумящий усилитель с коэффициентом шума (КШ) 1,0 дБ
Приложения
Мощное усиление для беспроводной передачи данных
Мощное усиление для беспроводной передачи голоса

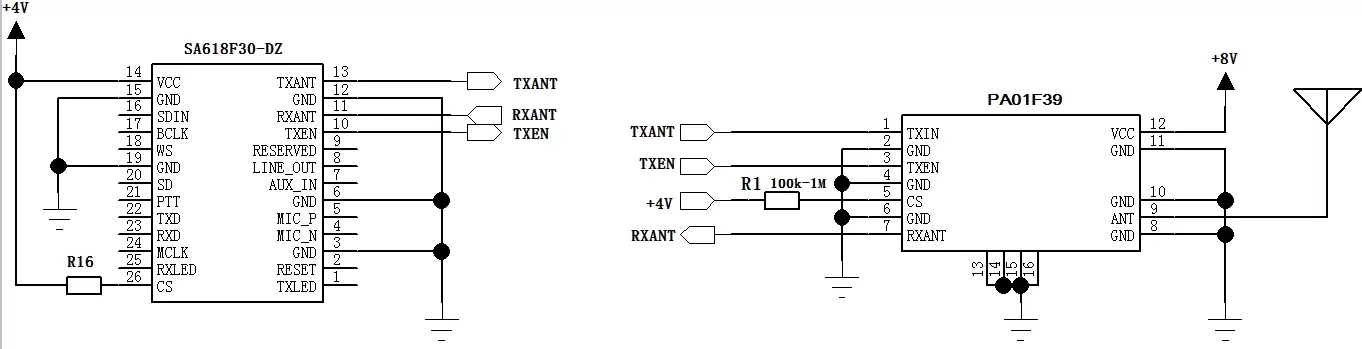

Схема связи приложений (пример схемы SA618F30-DZ)
Сравнительная таблица входной и выходной мощности (источник сигнала: SA618F30-DZ, рабочее напряжение: 7,6 В)
Рабочая частота ( МГц) | Вход усилителя мощности мощность ( дБм) | Усилитель мощности выходная мощность ( дБм) | Средняя операционная ток ( А) |
400 | 17.0 | 25.8 | 0,53 |
19.7 | 31.6 | 0,76 | |
22.6 | 36.7 | 1.11 | |
25.2 | 38,5 | 1.34 | |
27.6 | 39.1 | 1.53 | |
30.3 | 39.9 | 1.77 | |
420
| 18.2 | 31.2 | 0,73 |
21.2 | 36.4 | 1.05 | |
23.9 | 38.1 | 1.25 | |
26.4 | 39.0 | 1.39 | |
28.5 | 39.6 | 1.48 | |
30.7 | 40.0 | 1.75 | |
4 40 | 18.1 | 34.9 | 0,85 |
20.8 | 36.9 | 1.05 | |
23.6 | 39.2 | 1.27 | |
26.2 | 39.6 | 1.32 | |
28.4 | 39.9 | 1.35 | |
30.1 | 39.9 | 1.39 | |
460 | 18.5 | 32,5 | 0,71 |
22 | 36.8 | 0,98 | |
24 | 38.2 | 1.13 | |
26.2 | 38,8 | 1.22 | |
29 | 39.1 | 1.22 | |
31.1 | 39.2 | 1.30 | |
480 | 18.9 | 29.4 | 0,59 |
21.8 | 32.65 | 0,73 | |
24.7 | 35.0 | 0,88 | |
27.6 | 37.0 | 1.06 | |
30.1 | 38.1 | 1.16 | |
31,5 | 38,5 | 1.26 |
Примечание: Вышеуказанный ток относится к модулю, работающему с 1 секундой передачи и 0,5 секунд приема. При работе с передачей с одной несущей рабочий ток удвоится
Сравнительная таблица напряжения и мощности (условия: входная мощность 30 дБм, частота: 440 МГц, рабочий цикл 50%)
Рабочее напряжение (В) | Выходная мощность (дБм) | Рабочий ток (А) |
8.0 | 39,5 | 1.4 |
7.5 | 38.9 | 1.36 |
7.0 | 38.3 | 1.3 |
6.5 | 37.9 | 1.24 |
6.0 | 37.2 | 1.16 |
5.5 | 36.5 | 1.07 |
5.0 | 35.2 | 0,92 |
4.5 | 34.4 | 0,77 |
4.0 | 32.1 | 0,59 |

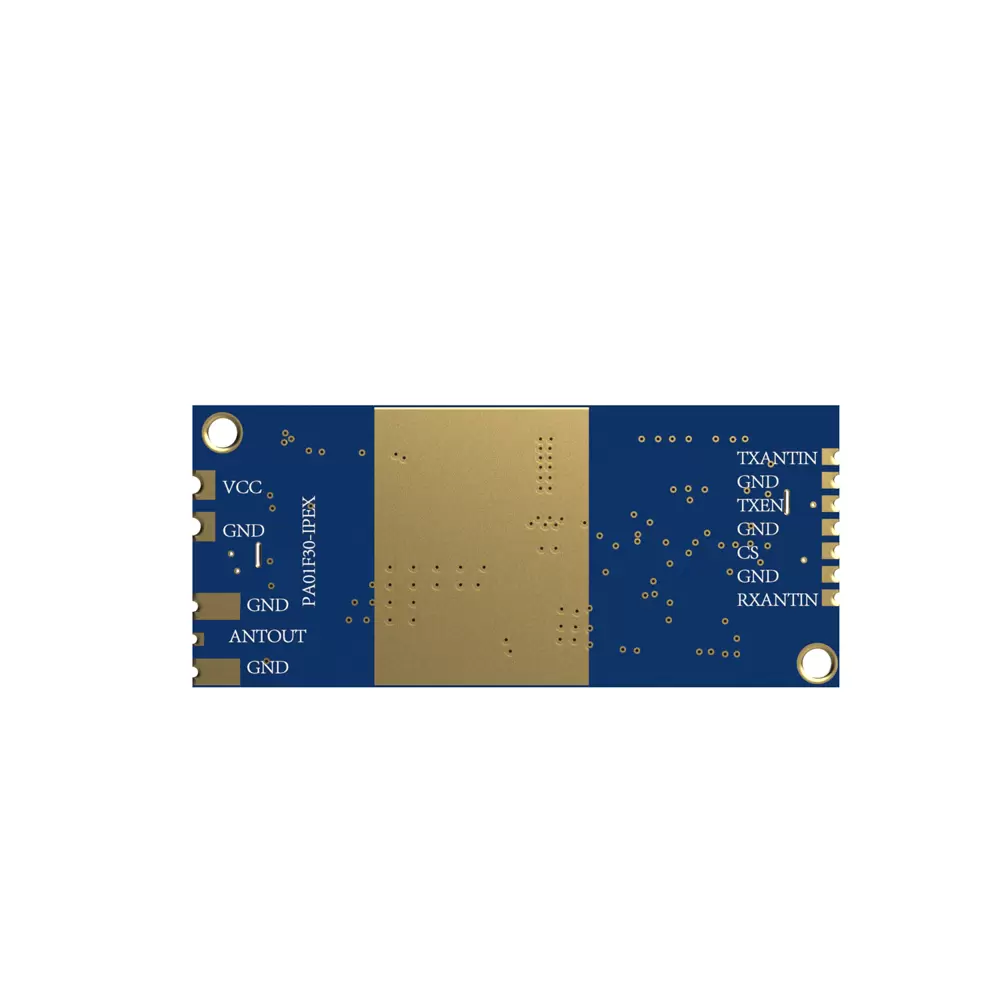

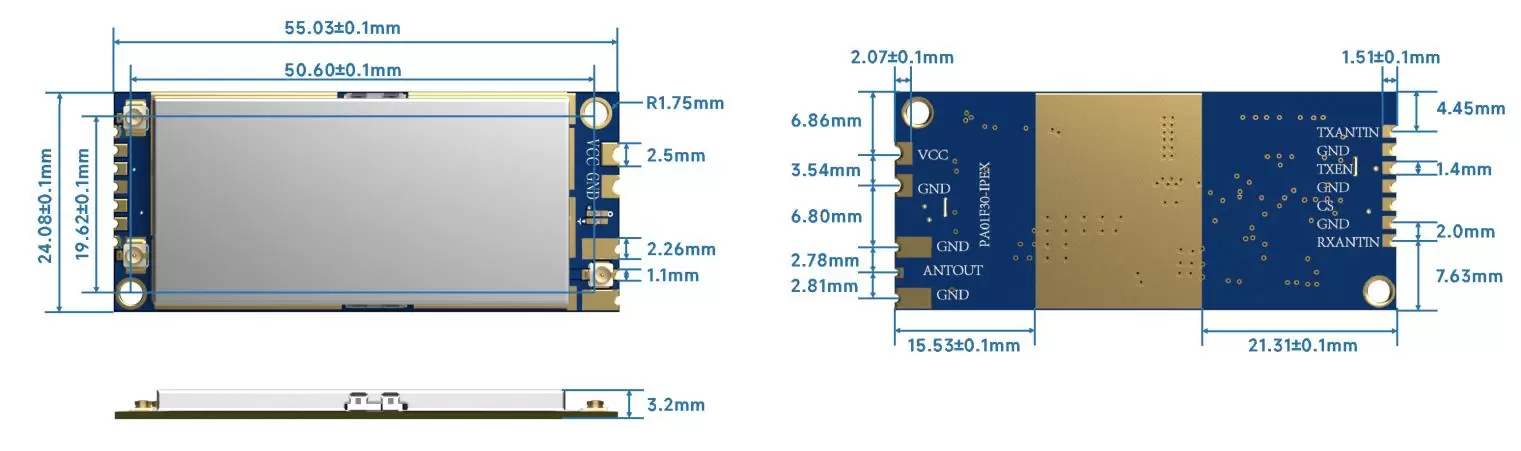

Штифт НЕТ | Имя пин-кода | Ввод/вывод | Описание |
1 | ТКАНТИН | - | Входной сигнал усилителя не должен превышать максимальный входной сигнал 32 дБм. |
2,4,6,8,10,11 | Земля | - | Подключитесь к заземлению питания |
3 | TXEN | 0-3,3 В | Вывод управления включением передачи , высокий уровень для передачи, низкий уровень для приема. (Примечание: этот вывод также управляет напряжением затвора внутреннего усилителя мощности. Высокий уровень не должен превышать 3,3 В, так как более высокое напряжение может повредить внутреннюю ИС усилителя мощности.) |
5 | КС | 0-5в | Штифт для сна , этот штифт должен быть поднят вверх во время работы и опущен вниз во время сна. Внутреннего подтягивания нет. |
7 | RXANTOUT | - | Выходной штифт приемника сигнала ，Подключите к внешней согласующей схеме продукта пользователя. Если пользователь намерен использовать его только для усиления мощности, этот штифт может оставаться неподключенным. |
9 | АНТУТ | - | Выходной контакт усилителя мощности и входной контакт сигнала приемника |
12 | ВКЦ | 0-8,5 В | Положительный вход питания модуля |
