Решение для приложений ANT + Sports Health

Протокол ANT+ широко используется в спорте, здравоохранении и медицине благодаря низкому энергопотреблению и удобному построению сети. Модуль спортивного здоровья ANT+ разработан для удобства пользователей при построении системы спортивного здоровья ANT+.

В этот модуль встроен протокол ANT+, который можно легко встроить в спортивное и медицинское оборудование для поддержки функции ANT+. Этот модуль может обмениваться данными со стандартным оборудованием ANT+, чтобы облегчить пользователям создание беспроводной системы мониторинга спортивного здоровья.

Пользователи могут отправлять данные о движении на этот модуль через последовательный порт. Этот модуль автоматически передает данные по протоколу ANT+. При этом модуль может принимать сигнал ANT+ и передавать его устройству через последовательный порт. Таким образом, модуль можно применять как к хосту, так и к подчиненной стороне устройства ANT+.

В качестве ядра этого беспроводного модуля используется однокристальный микрокомпьютер NRF51422. NRF51422 — это SOC-чип с низким энергопотреблением, встроенным беспроводным приемопередатчиком 2,4G и 32-битным ядром Cortex-M0. Беспроводной приемопередатчик 2.4G отвечает за отправку и прием беспроводных сигналов на физическом уровне, а ядро ​​M0 отвечает за упаковку и анализ протокола ANT+ на уровне протокола.

Этот модуль имеет характеристики низкого энергопотребления, небольшого размера, простой структуры и удобного использования.

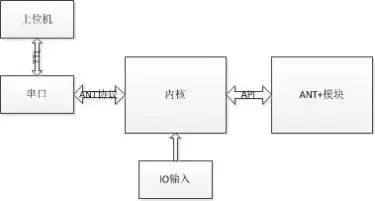

Программное обеспечение модуля спортивного здоровья ANT + состоит из 3 модулей, а именно модуля ANT +, модуля последовательного порта и модуля ввода-вывода IO.

После инициализации модуля последовательный порт и беспроводная сеть начинают отслеживать данные. Когда он обнаруживает, что последовательный порт имеет ввод данных, входные данные последовательного порта отправляются в соответствии с протоколом ANT +; при получении беспроводного сигнала действительные данные анализируются из протокола ANT+ и выводятся через последовательный порт.

Протокол ANT+ обладает преимуществами гибкости и низкого энергопотребления во многих беспроводных приложениях. Инженерам будет проще создавать гибкие беспроводные решения с низким энергопотреблением для реализации приложений с низкой скоростью передачи данных, таких как беспроводные датчики.
