SK100: Промышленный модуль одностороннего беспроводного коммутатора
- Серия SK100 — это промышленные модули дистанционного беспроводного управления с диапазоном выходной мощности от 100 мВт до 5 Вт (опционально). Они обеспечивают односторонний вход сигнала и односторонний выход управления, просты в использовании, надежны и обладают другими преимуществами. Кроме того, пользователи могут использовать удобный интерфейс ПК для настройки рабочего канала модифицированного модуля по беспроводной связи. Возможность одновременной работы нескольких устройств не будет мешать друг другу и проста в использовании. С помощью этого модуля пользователи могут легко заменить исходную проводную среду на беспроводную, значительно сокращая затраты на ручную проводку.
- SK100 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание: Приведенные ниже параметры основаны на условиях испытаний при температуре 25°C. Ниже приведены электрические параметры модуля SK100-TX:
| Параметр | Мин. | Тип. | Макс | Единица | Состояние |
| Состояние | |||||
| Рабочее напряжение | 3.3 | 5.0 | 6.5 | В | @100мВт,500мВт |
| 4.5 | 5.0 | 6.5 | В | @2W | |
| 9 | 12 | 18 | В | @3W | |
| 9 | 12 | 30 | В | @5W | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Ток Rx | |||||
| Ток в режиме ожидания | 25 | 30 | 33 | мА | |
| Ток передачи | 95 | мА | @100 мВт | ||
| 350 | мА | @500 мВт | |||
| 900 | мА | @2W | |||
| 600 | мА | @3W | |||
| 1.8 | А | @5W | |||
Примечание: Приведенные ниже параметры основаны на тестовой среде с напряжением питания 5 В и температурой 25 ℃. Ниже приведены электрические параметры модуля SK100-RX:
| Параметр | Мин. | Тип | Макс | Единица | Состояние |
| Состояние | |||||
| Рабочее напряжение | 4.5 | 5.0 | 6.0 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | 25 | мА | |||
| Ток в режиме ожидания | < 5 | uA | |||
| Параметры радиочастот | |||||
| Чувствительность | -121 | дБм | |||
| Интерфейс | Ввод/вывод, UART |
| Канал | 1 канал, 4 канала |
| Коммуникация | В одну сторону |
| Открытое расстояние (км) | 1.5 |
Характеристики беспроводного коммутационного модуля SK100
- Мощность SK100-TX опциональна (100 мВт~5 Вт)
- 40 каналов на выбор
- Параметры, задаваемые беспроводным способом с помощью ПК
- Режим работы не является обязательным (пожалуйста, сообщите при размещении заказа)
- Модуляция GFSK
- Автоматическое согласование антенн и управление двунаправленным переключателем
- Чувствительность до -121 дБм
- Рабочая температура: -40 ~ +85 °С

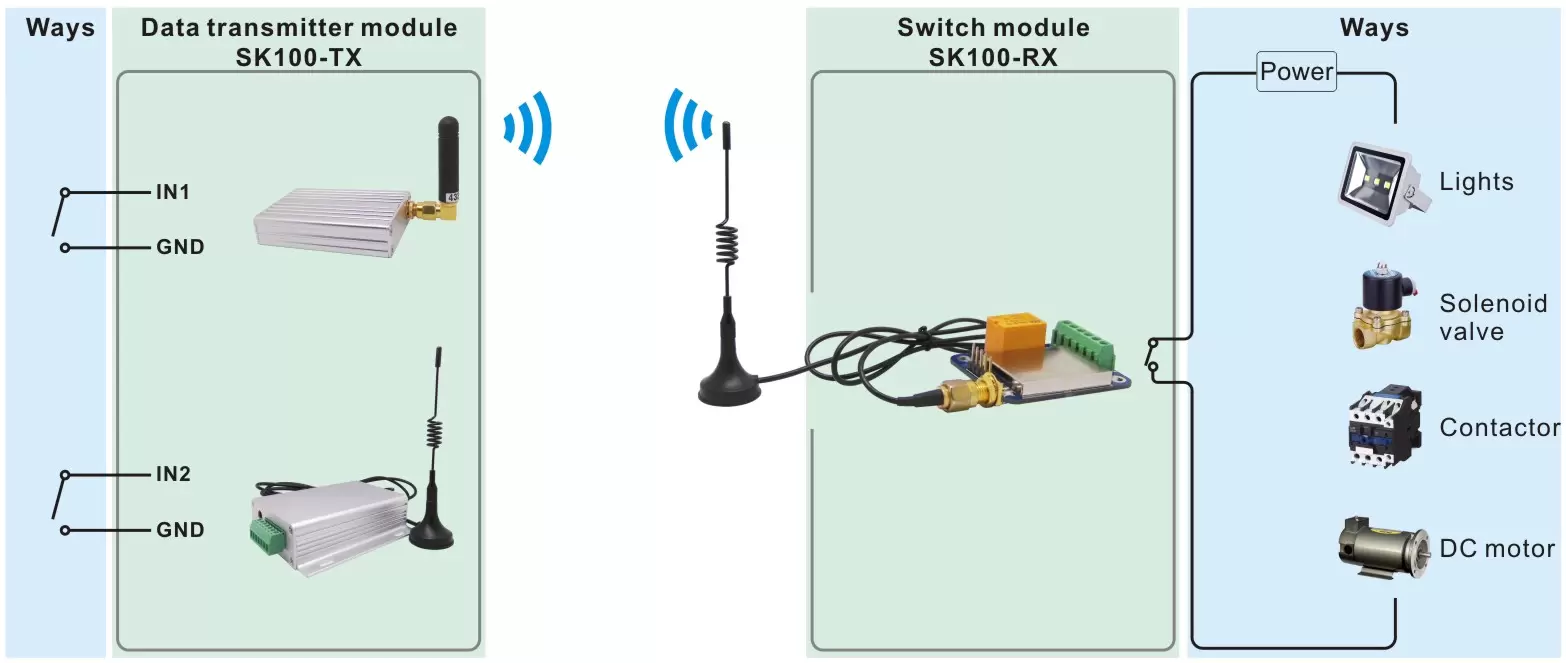

Применение беспроводного коммутационного модуля SK100
- Дистанционное управление переключателем
- Система безопасности
- Дистанционное зондирование домашней автоматизации
- Беспроводная удаленная телеметрия
- Беспроводное управление насосом
- Система контроля доступа

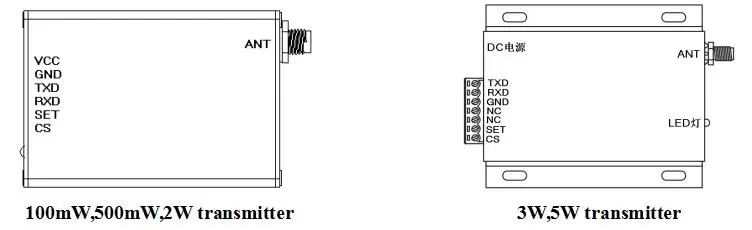

Передатчик SK100-TX:
| НЕТ. | Определение | Описание |
| 1 | ВКЦ | Подключено к положительному источнику питания |
| 2 | Земля | Подключено к земле |
| 3 | TXD | Последовательная передача данных / Режим конфигурации |
| 4 | RXD | Последовательный прием данных / Режим конфигурации |
| 5 | НАБОР | Включить режим конфигурации (настраивается на низком уровне, по умолчанию — на высоком уровне) |
| 6 | CS | Включение работы модуля (подайте низкий уровень, чтобы перевести модуль в спящий режим, оставьте открытым или подключите высокий уровень, чтобы модуль перешел в нормальный рабочий режим) |

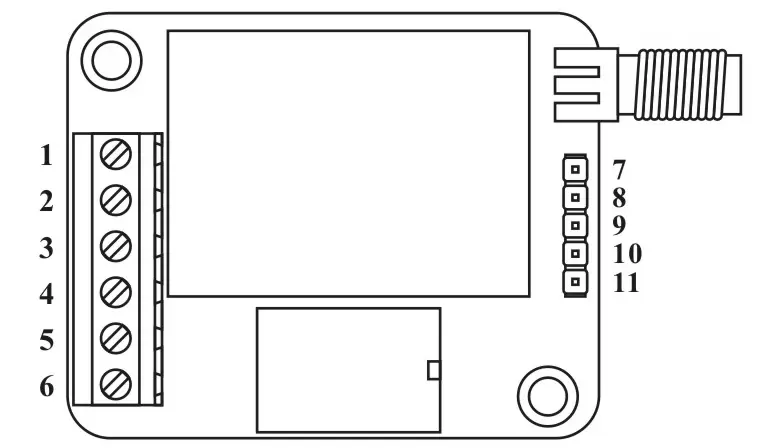

Приемник SK100-RX:
| НЕТ. | Определение | Описание |
| 1 | ВКЦ | Сила Положительная |
| 2 | Земля | Мощность отрицательная |
| 3~4 | ОТКРЫТЬ | Контакт реле разомкнут |
| 5~6 | ЗАКРЫВАТЬ | Контакт реле замкнут |
| 7 | ВКЦ | Режим параметров конфигурации, порт питания |
| 8 | Земля | |
| 9 | TXD | Режим параметров конфигурации, последовательный порт связи |
| 10 | RXD | |
| 11 | НАБОР | Вывод установки параметров, низкий уровень в режиме конфигурации |

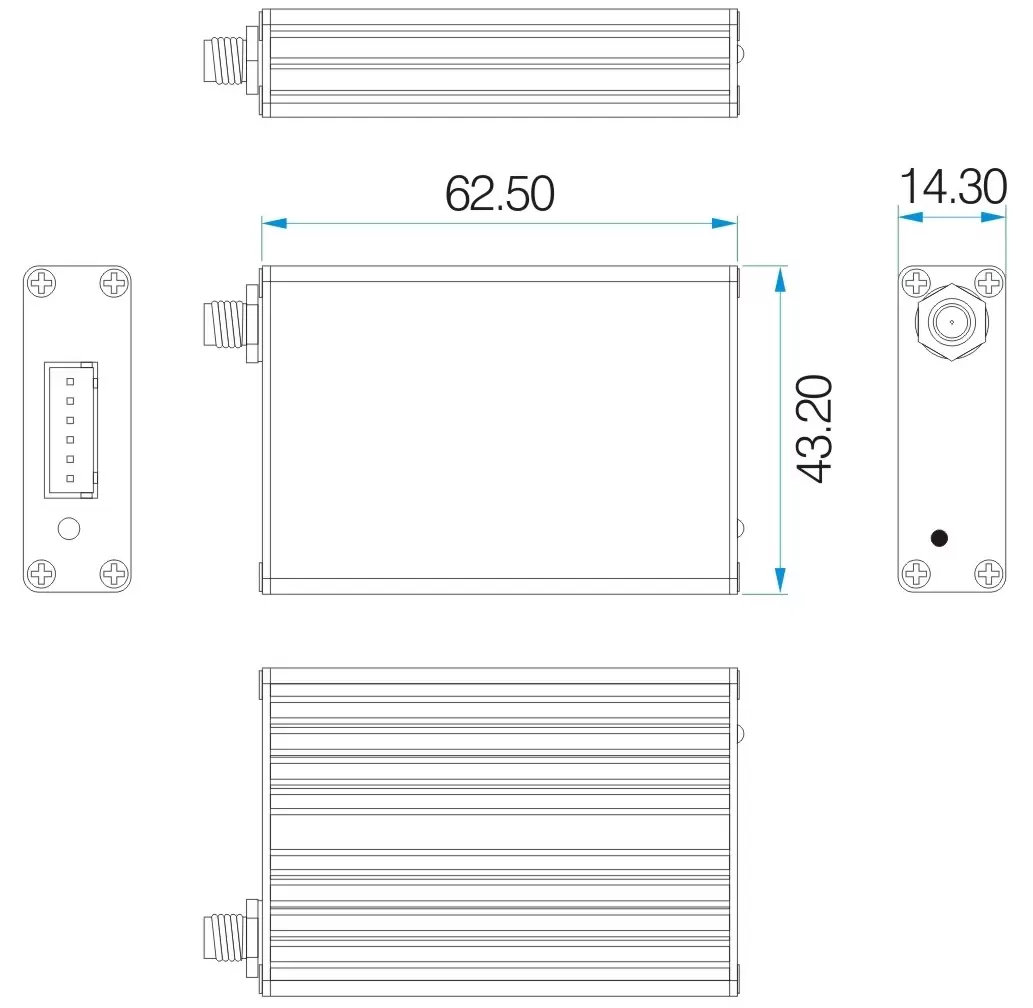

Передатчик (100 мВт/ 500 мВт/ 2 Вт)

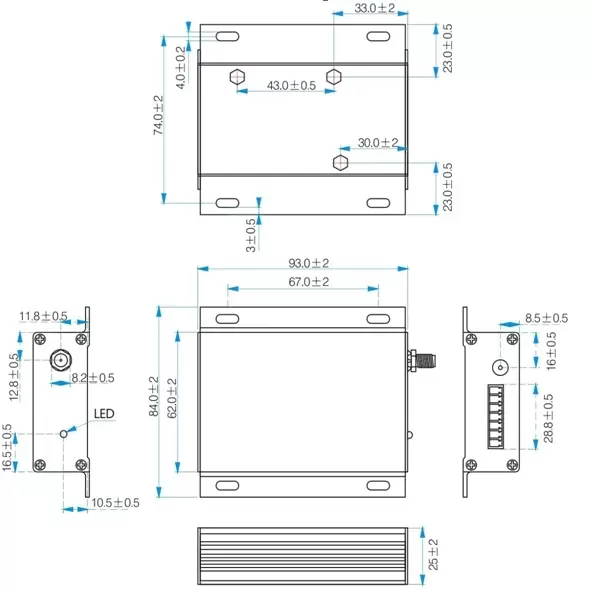

Передатчик (3 Вт / 5 Вт)

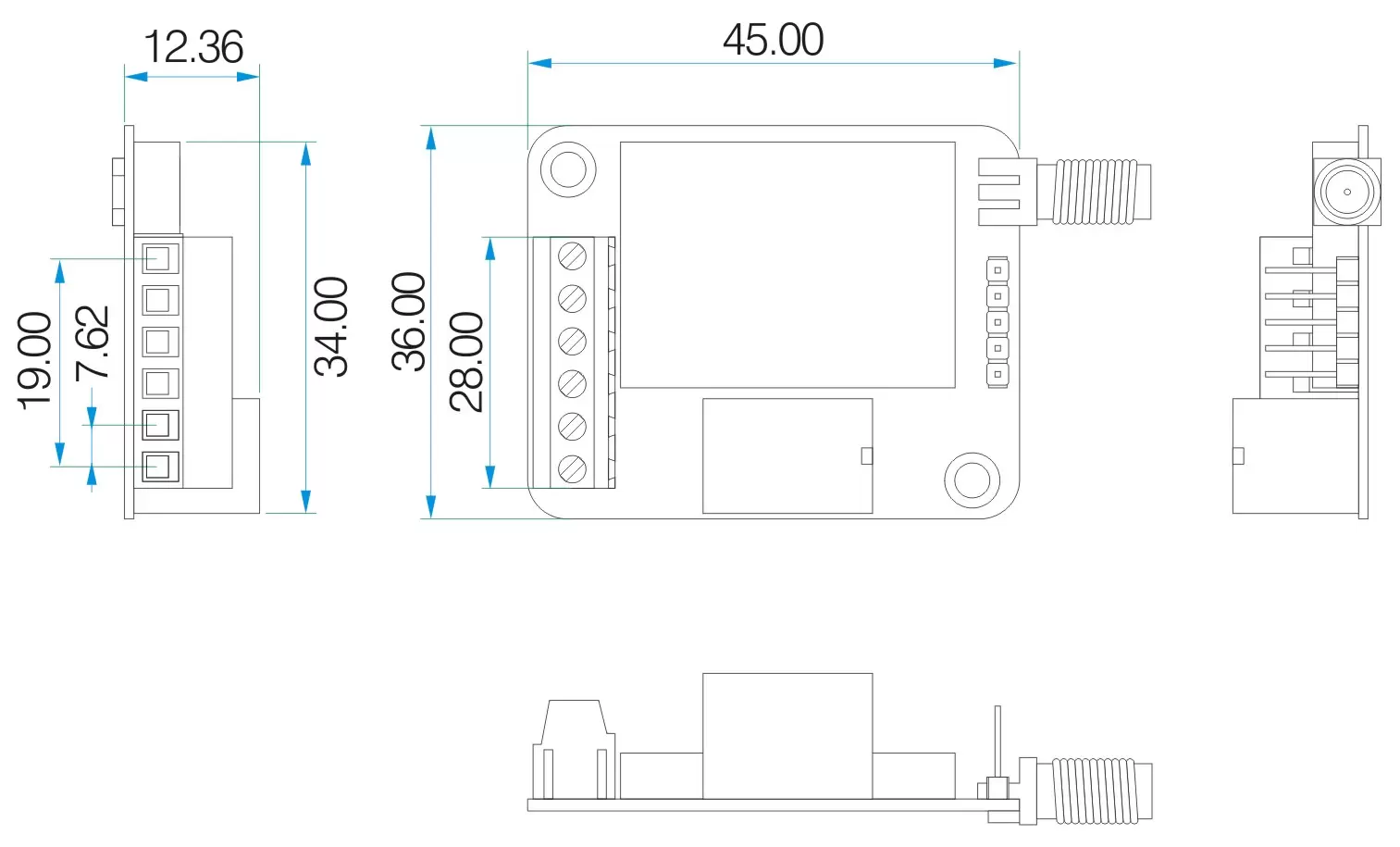

Приемник
