SK106: беспроводной модуль дистанционного управления с входом и выходом 1 Вт 4-20 мА
- Серия SK106 – это промышленный беспроводной аналоговый (4–20 мА) модуль дистанционного управления и беспроводной коммутации, включающий в себя модули SK106-TX и SK106-RX. SK106-TX обеспечивает четыре цифровых входа сигнала и четыре аналоговых входа тока, SK106-RX обеспечивает четыре интерфейса управления коммутатором и четыре аналоговых выхода тока. Параметры могут быть изменены с помощью программного обеспечения ПК или команды UART. DIP-переключатель на модуле позволяет изменять рабочую частоту (максимум 16 групп), режим работы, идентификатор группы и т. д. С помощью этого модуля пользователь может заменить проводное устройство беспроводным, что значительно снижает затраты и экономит время.
- SK106 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание: Приведенные ниже параметры основаны на напряжении питания 12 В и температуре окружающей среды тестирования 25℃.
| Параметры | |
| Диапазон напряжения | 433 МГц/470 МГц/868 МГц/915 МГц |
| Аналоговый канал (4～20 мА) | 4АИ (SK106-TX), 4AO (SK106-RX) |
| Переключить канал | 4DI (SK106-TX), 4DO (SK106-RX) |
| Диапазон аналогового ввода/вывода | Ток: 0-20 мА |
| Различать | 12 бит |
| Точность | ±0,1% |
| Интерфейс конфигурации | RS-485 |
| Канал | Стандартно 16 каналов, пользователь может использовать DIP-переключатель для переключения каналов |
SK106-TX
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
Рабочее состояние | |||||
| Диапазон напряжения | 10 | 12 | 30 | В | |
| Диапазон рабочих температур: | -40 | 25 | 85 | ℃ | |
Текущее потребление | |||||
| Ток Rx | < 50 | мА | |||
| Ток передачи | < 350 | мА | |||
Параметры РЧ | |||||
| Выходная мощность | > 30 | 31 | 32 | дБм | @433MHz，470MHz |
| 27 | дБм | @868MHz，915MHz | |||
| Чувствительность | < -132 | дБм | |||
SK106-RX
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
Рабочее состояние | |||||
| Диапазон напряжения | 10 | 12 | 30 | В | |
| Диапазон рабочих температур | -40 | 25 | 85 | ℃ | |
Текущее потребление | |||||
| Ток Rx | < 40 | мА | |||
| Ток передачи | < 300 | мА | |||
Параметры РЧ | |||||
| Выходная мощность | > 30 | 31 | 32 | дБм | @433MHz，470MHz |
| 27 | дБм | @868MHz，915MHz | |||
| Чувствительность | < -132 | дБм | |||
| Интерфейс | 4-20 мА |
| Коммуникация | В одну сторону |
| Открытое расстояние (км) | 3 |
Характеристики беспроводного коммутационного модуля SK106
- До 5 км прямой видимости на открытой местности
- 16 предустановленных каналов
- Режим модуляции расширенного спектра LoRa
- Переключатель и аналоговое комбинированное управление
- Параметры режима реального времени/синхронизации
- Параметр конфигурации интерфейса 485
- Вход/выход: ток 4～20 мА
- Чувствительность до -132 дБм
- Максимальная выходная мощность: 1,5 Вт
- Рабочее напряжение 10～30 В
- Диапазон рабочих температур: -40 ～ +85 °C
- Вес: 143 г
Применение беспроводного коммутационного модуля SK106
- Промышленные полевые датчики, сбор сигнала передатчика
- Автоматизированная система сбора данных
- Автоматизация зданий, безопасность, беспроводной мониторинг аппаратных, система контроля доступа
- Транспорт, бурение нефтяных скважин и сигнализация. могут широко использоваться для мониторинга смещения, скорости, температуры, давления, расхода и уровня воды в режиме реального времени.

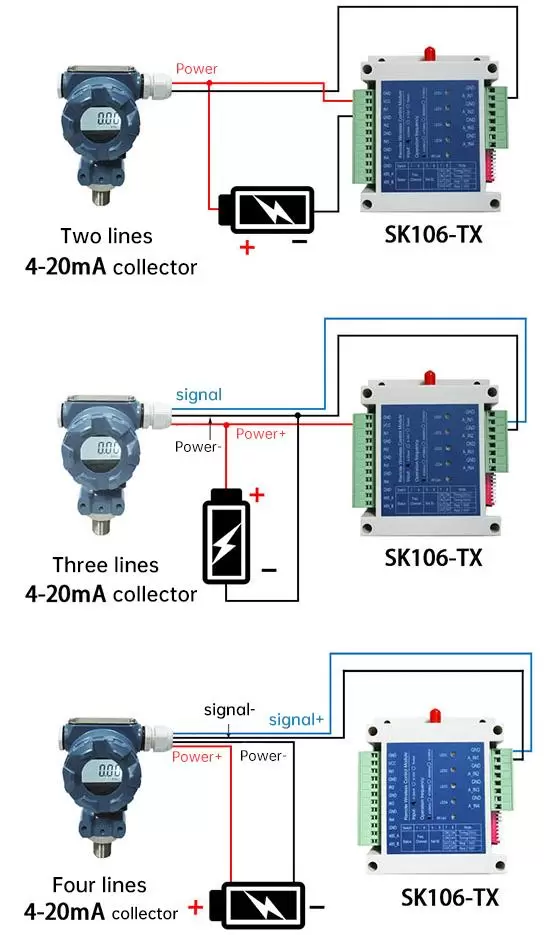

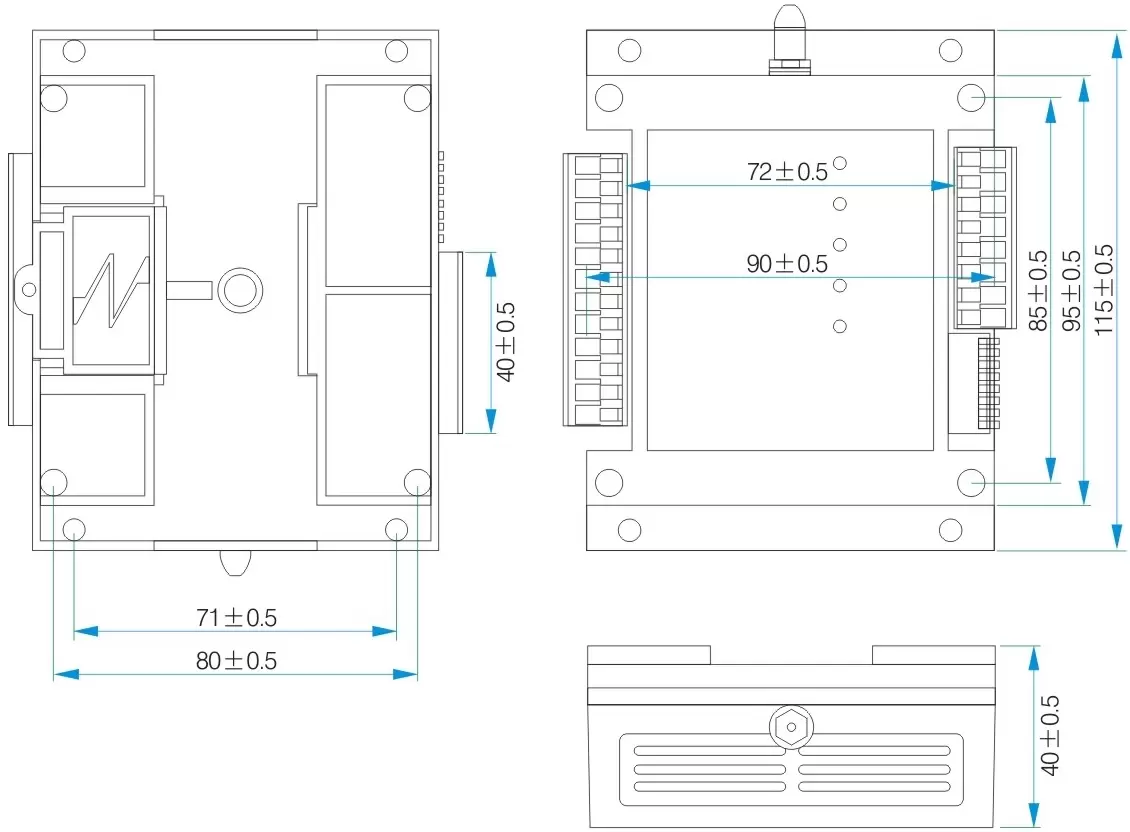

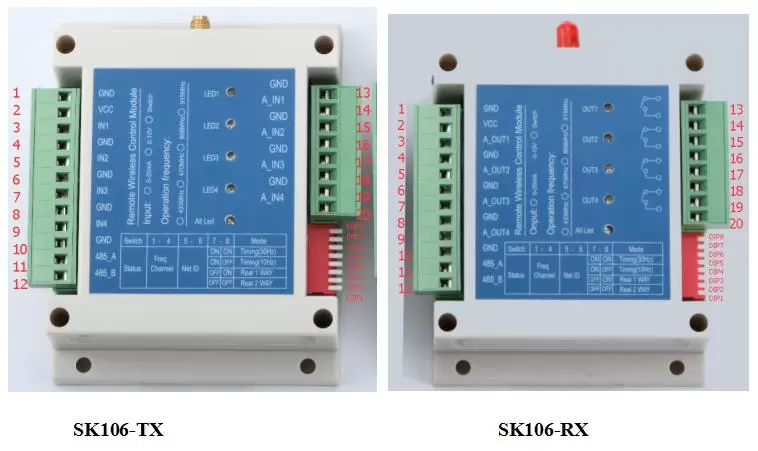

НОМЕР ПИН-КОДА | Приколоть | Описание | ||
SK106-TX | SK106-RX | SK106-TX | SK106-RX | |
1 | Земля | Земля | Подключайтесь к отрицательной силе | |
2 | ВКЦ | ВКЦ | Подключитесь к положительной силе | |
3 | ИН1 | A_OUT1 | Вход Ch1, внутренний подтягивающий резистор | Аналоговый выход Ch1 |
4 | Земля | Земля | ||
5 | ИН2 | A_OUT2 | Вход Ch1, внутренний подтягивающий резистор | Аналоговый выход Ch2 |
6 | Земля | Земля | ||
7 | ИН3 | A_OUT3 | Вход Ch1, внутренний подтягивающий резистор | Аналоговый выход Ch3 |
8 | Земля | Земля | ||
9 | ИН4 | A_OUT4 | Вход Ch1, внутренний подтягивающий резистор | Аналоговый выход Ch4 |
10 | Земля | Земля | ||
11 | 485_А | 485_А | 485 Интерфейс А | |
12 | 485_Б | 485_Б | 485 Интерфейс B | |
13 | Земля | ВЫХОД1 | Аналоговый вход Ch1 | Выход управления реле Ch1 |
14 | А_ИН1 | |||
15 | Земля | ВЫХОД2 | Аналоговый вход Ch2 | Выход управления реле Ch2 |
16 | А_ИН2 | |||
17 | Земля | ВЫХОД3 | Аналоговый вход Ch3 | Выход управления реле Ch3 |
18 | А_ИН3 | |||
19 | Земля | ВЫХОД4 | Аналоговый вход Ch4 | Выход управления реле Ch4 |
20 | А_ИН4 | |||
