LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда
LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда

LoRa611II: Широкое напряжение и высокая скорость: промышленный модуль Uart LoRa мощностью 160 мВт с защитой от электростатического разряда

  • LoRa611II — это модуль Uart LoRa, выпущенный NiceRF. Его ширина напряжения и высокая скорость являются основными характеристиками. Модуль использует схему чипа LLCC68 и разработан на основе официального стандарта Semtech. Встроенная аппаратная схема самосброса для защиты от сбоев, позволяющая противостоять сильным внешним помехам.
  • Модуль LoRa611II рассчитан на выходную мощность 160 мВт и имеет встроенный небольшой размер, который широко используется в отраслях беспроводного дистанционного управления передачей данных.
  • Модуль LoRa611II поддерживает метод шифрования данных AES128, функция LBT (прослушивание перед разговором) является дополнительной, шифрование CRC является дополнительным, а узел/маршрутизация/узел+маршрутизация являются необязательными в режиме MESH (уровень перехода в режиме MESH).
  • Модули LoRa611II производятся и тестируются строго без использования свинца в соответствии со стандартами RoHS и REACH.
Параметры Мин. Тип.  Макс. Единица Состояние
Рабочее состояние
Диапазон напряжения 3.3 5.0 5,5 В
Рабочая температура -40 25 +85
Текущее потребление
Приемный ток    < 9   мА Уровень ТТЛ/RS232
   <13   мА Уровень RS485
Ток передачи   < 110   мА
Ток сна   < 220   ЮА Уровень ТТЛ/RS232
РЧ параметры
Диапазон частот   414,92 433,92 453,92 МГц @433 МГц
470,92 490,92 509,92 МГц @490 МГц
849,92 868,92 888,92 МГц @868 МГц
895,92 914,92 934,92 МГц @915 МГц
Скорость передачи данных 1312   62500 б/с @Лора
Выходная мощность 1   +22 дБм Уровень программного обеспечения 7, регулируемый
Чувствительность   -129   дБм @1,3 Кбит/с

Примечание. Если вам нужно более низкое энергопотребление во время сна, свяжитесь с нами, чтобы отправить версию «Ток сна = 5 мкА» или «Ток сна = 15 мкА».

Интерфейс ТТЛ, РС232, РС485
Сеть СЕТКА
Частота 433 МГц, 470 МГц, 868 МГц, 915 МГц
Модуляция Лора
Выходная мощность 160 мВт

Особенности модуля LLCC68 LoRa LoRa611II

  • Метод шифрования данных AES128
  • Нет слепой зоны без ограничения расстояния
  • Открытая дальность передачи одного модуля 5 км при низкой скорости
  • Диапазон частот: 433/470/868/915 МГц для опции
  • До 40 каналов связи в одном диапазоне частот
  • Разнообразные параметры последовательного порта
  • Диапазон рабочего напряжения: 3,3 ~ 5,5 В
  • Функция LBT (прослушивание перед разговором) опционально
  • Узел/маршрут/узел+маршрут опционально в режиме MESH (уровень перехода в режиме MESH)
  • Встроенная схема защиты от аппаратного сброса
  • ЛоРа модуляция
  • Интерфейс ТТЛ/RS232/RS485

  • Чувствительность до -129 дБм при 1,3 Кбит/с.
  • Максимальная выходная мощность: 160 мВт (+22 дБм)
  • CRC опционально
  • Диапазон рабочих температур: -40 ~ +85 °C.



Применение модуля LoRa LLCC68 LoRa611II

  • Пульт дистанционного управления
  • Дистанционное считывание показаний счетчика
  • Сбор промышленных данных
  • Телеметрия домашней автоматизации
  • Беспроводная передача данных
  • Система контроля доступа



Типичная схема применения модуля LLCC68 LoRa LoRa611II

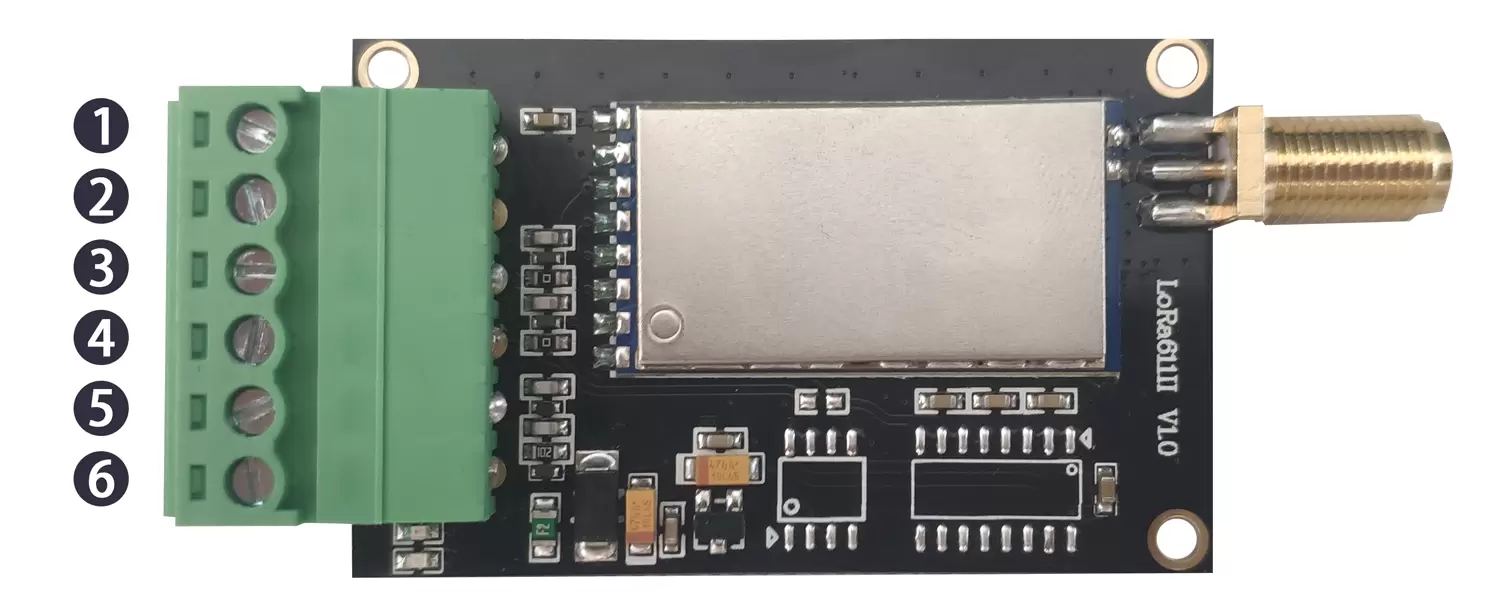

Контакты модуля LLCC68 LoRa LoRa611II

НЕТ. ПРИКОЛОТЬ Описание
1 ВКК Подключитесь к положительному полюсу источника питания (внешнее 3,3-5,5 В).
2 Земля Подключитесь к заземлению
3 ТХД/А+ Последовательная передача данных
4 RXD/B- Прием данных последовательной связи
5 НАБОР Низкий = режим настройки, высокий = нормальный рабочий режим.
6 CS Оставьте открытым, когда интерфейс RS485, High: рабочий режим, L = спящий режим (для TTL или RS232).

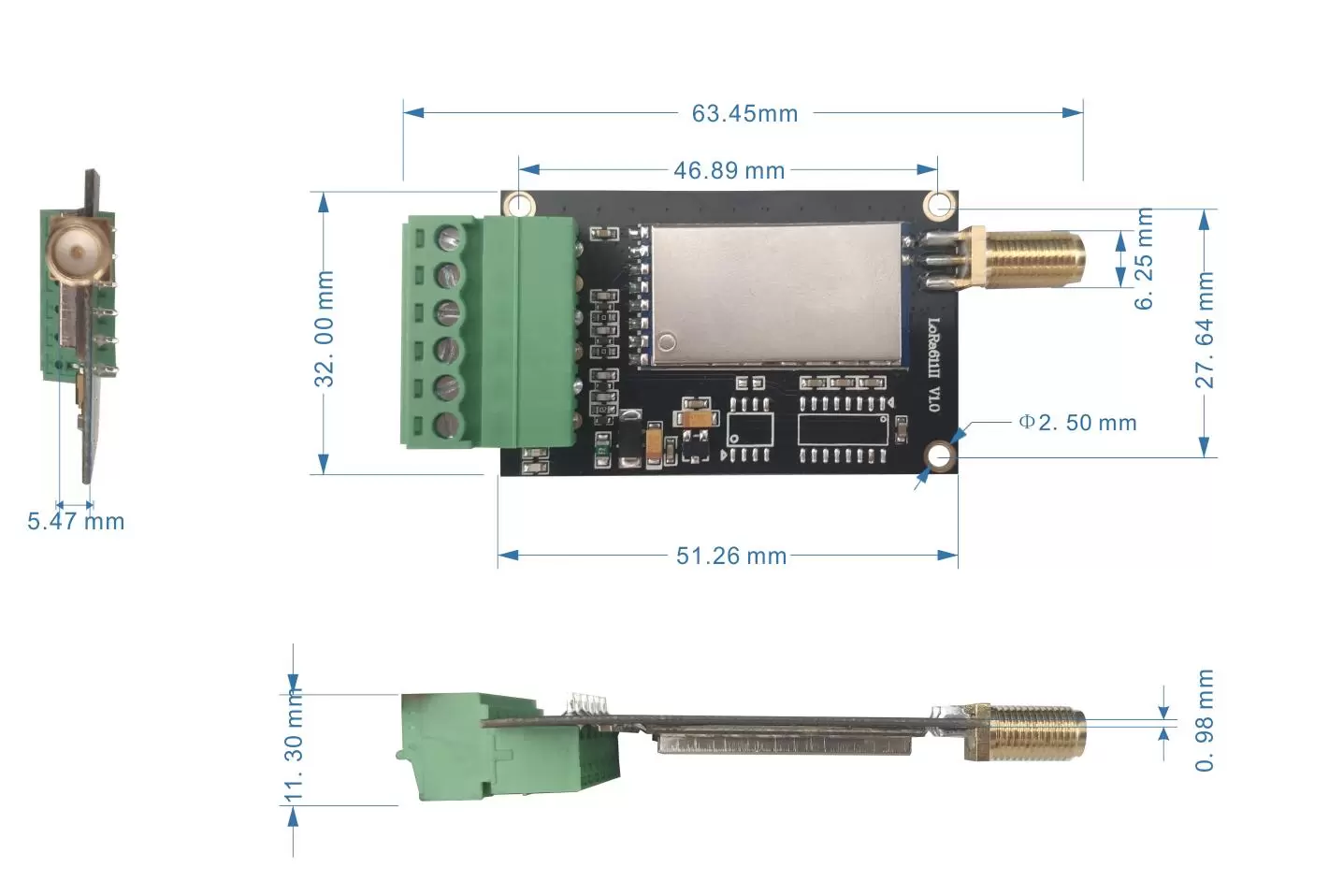

Механический размер модуля LLCC68 LoRa LoRa611II
