LORA611DZ: Прозрачный модем UART LoRa мощностью 100 мВт для терминалов промышленного класса в ячеистой сети с защитой от электростатического разряда

Модем LoRa611DZ Uart LoRa рассчитан на выходную мощность 100 МВт и доступен на уровнях TTL/RS232/RS485. Он широко используется в беспроводном дистанционном управлении передачей данных.
LoRa611DZ строго использует бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
Примечание. Серию LoRa Pro можно настроить для совместимости с нашими предыдущими модулями Uart LoRa.
Аппаратные особенности:
1. Дополнительный интерфейс: ТТЛ, RS232, RS485.
2. Встроенная аппаратная схема самосброса для защиты от сбоев, позволяющая противостоять сильным внешним помехам.
3. Схема защиты от перегрузки по току, перенапряжения и обратного подключения.
Возможности программного обеспечения:
1. Шифрование данных AES128.
2. LBT (Слушай, прежде чем говорить).
3. Узел/маршрут/узел+маршрут опционально в режиме MESH.

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	3.3	5.0	6,5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Приемный ток		<15		мА	Уровень ТТЛ
Ток передачи		< 130		мА
Ток сна		< 200		ЮА
РЧ параметры
Диапазон частот	414,92	433,92	453,92	МГц	@433 МГц
	470,92	490,92	509,92	МГц	@470 МГц
	849,92	868,92	888,92	МГц	@868 МГц
	895,92	914,92	934,92	МГц	@915 МГц
Скорость передачи данных	91	656	17353	б/с	@Лора
Выходная мощность	4	20	+20	дБм	Уровень программного обеспечения 7, регулируемый
Чувствительность		-139		дБм	@91 бит/с

Особенности модема LoRa LoRa611DZ

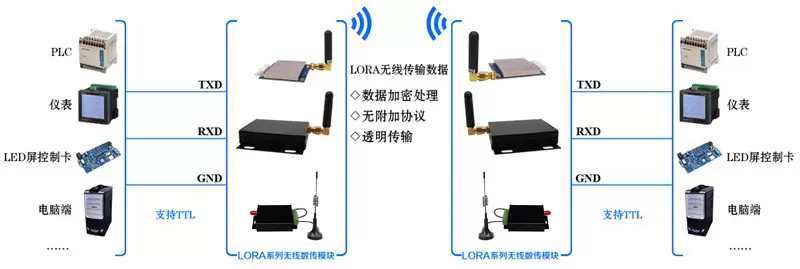

Типичная схема применения модема LoRa LoRa611DZ

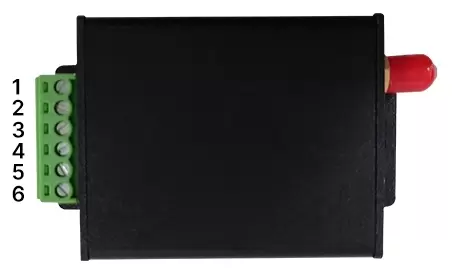

Контакты модема LoRa LoRa611DZ

Номер контакта	Определение	Описание
1	ВКК	Подключен к положительному источнику питания (типичное напряжение 12 В).
2	Земля	Подключено к земле
3	ТХД/А	Последовательная передача данных
4	Прием/Б	Прием данных последовательной связи
5	НАБОР	Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию)
6	CS	Включение модуля (сон низкого уровня, выход высокого уровня по умолчанию)

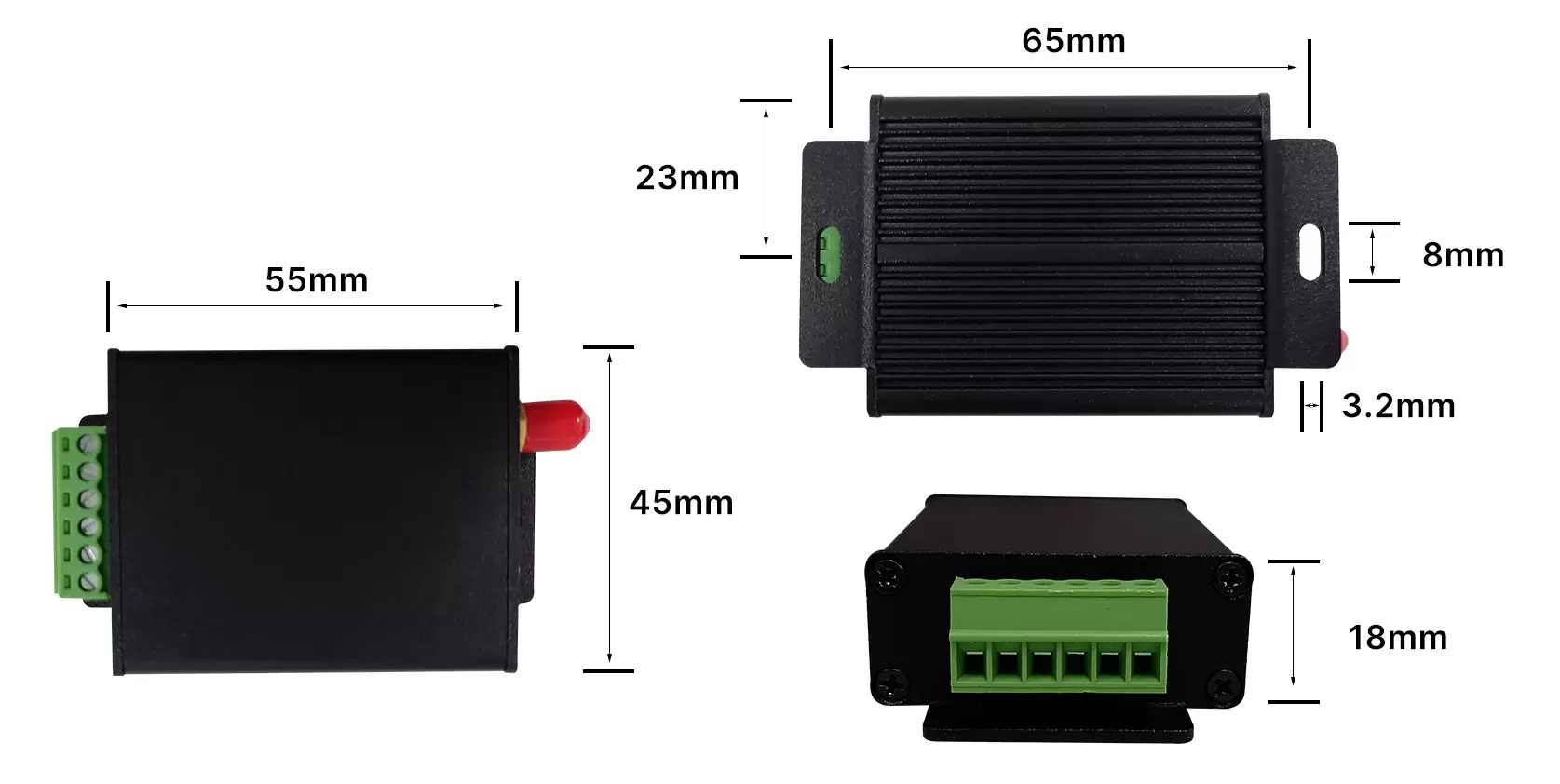

Механические размеры модема LoRa LoRa611DZ
