LoRa611Pro: прозрачный беспроводной модуль LoRa мощностью 100 мВт для ячеистой сети с UART
- Радиочастотный модуль LoRa LoRa611Pro рассчитан на выходную мощность 100 мВт и доступен в режимах TTL/RS232/RS485. Он широко используется для беспроводного дистанционного управления передачей данных.
- LoRa611Pro использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и REACH.
- Примечание: Серию LoRa Pro можно настроить для совместимости с нашими предыдущими радиочастотными модулями LoRa.
- Аппаратные характеристики:
- 1. Дополнительный интерфейс: TTL, RS232, RS485.
- 2. Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам.
- 3. Схема защиты от перегрузки по току, перенапряжения и обратного подключения.
- Возможности программного обеспечения:
- 1. Шифрование данных AES128.
- 2. LBT (Слушай, прежде чем говорить).
- 3. Узел/маршрут/узел+маршрут необязательно в режиме MESH.
- Данный модуль получил сертификацию KC.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 3.3 | 5.0 | 6.5 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | <15 | мА | уровень ТТЛ | ||
| Ток передачи | < 130 | мА | |||
| ток сна | < 200 | uA | |||
| Параметры РЧ | |||||
| Диапазон частот | 414.92 | 433.92 | 453.92 | МГц | @433MHz |
| 470,92 | 489,92 | 509.92 | МГц | @470MHz | |
| 849.92 | 868.92 | 888.92 | МГц | @868MHz | |
| 895.92 | 914.92 | 934.92 | МГц | @915MHz | |
| Скорость передачи данных | 91 | 656 | 17353 | бит/с | @LoRa |
| Выходная мощность | 4 | 20 | +20 | дБм | Программное обеспечение уровня 7 регулируемое |
| Чувствительность | -139 | дБм | @91bps | ||
| Интерфейс | ТТЛ, RS232, RS485 |
| Сеть | СЕТКА |
| Частота | 433 МГц,470 МГц,868 МГц,915 МГц |
| Модуляция | Лора |
| Выходная мощность | 100 мВт |
| Сертификация | КС |
Характеристики радиочастотного модуля LoRa LoRa611Pro
- Дальность передачи на открытой местности до 5000 метров при скорости 91 бит/с
- Диапазон частот: 433/470/868/915 МГц (опция)
- Шифрование данных AES128
- Режим работы MESH и Node
- 40 каналов
- модуляция LoRa
- Уровень прыжка в режиме MESH
- CRC-шифрование необязательно
- Интерфейс: TTL/RS232/RS485
- Чувствительность: -139 дБм
- Максимальная выходная мощность: 100 мВт (+20 дБм)
- Рабочее напряжение: 3,3 ~ 6,5 В
- Рабочая температура: -40 ~ +85 °С

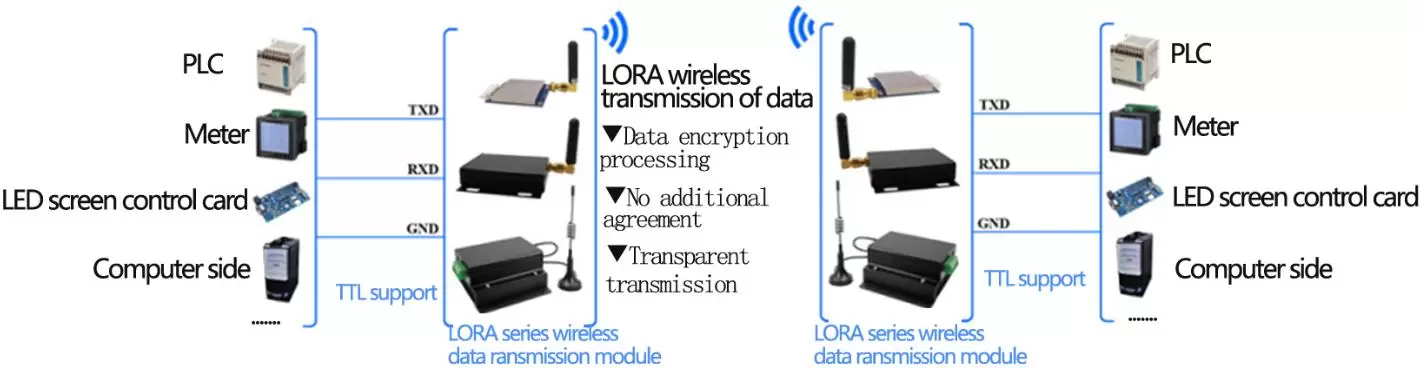

Применение радиочастотного модуля LoRa LoRa611Pro
- Пульт дистанционного управления
- Удаленное считывание показаний счетчиков
- Сбор промышленных данных
- Телеметрия домашней автоматизации
- Беспроводная передача данных
- Система контроля доступа

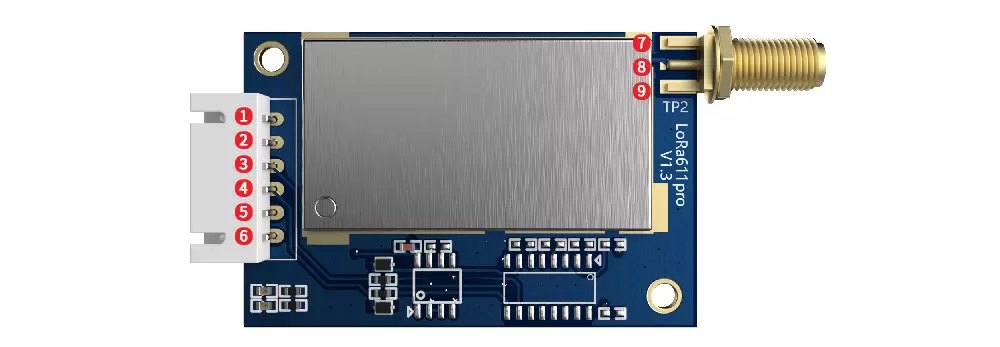

| НЕТ. | ПРИКОЛОТЬ | Описание |
| 1 | ВКЦ | Подключите положительный полюс источника питания (обычно 5 В) |
| 2 | Земля | Подключите отрицательный полюс источника питания, провод заземления. |
| 3 | TXD | Последовательная передача данных |
| 4 | RXD | Последовательный прием данных связи |
| 5 | НАБОР | Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию) |
| 6 | CS | Вывод включения модуля (встроенный подтягивающий резистор) Примечание: заводская версия по умолчанию: ток в спящем режиме <200 мкА, CS подтянут к высокому уровню или приостанавливается для нормальной связи, спящий режим на низком уровне; версия с низким энергопотреблением: ток в спящем режиме <15 мкА, нормальная связь, когда CS подтянут к низкому уровню, подтянут к высокому уровню или переходит в спящий режим. |
| 7 | Земля | Заземление антенны |
| 8 | МУРАВЕЙ | Выход РЧ-сигнала, подключенный к антенне сопротивлением 50 Ом |
| 9 | Земля | Заземление антенны |
