LoRa610Pro: сертификация KC/ANATEL, встраиваемый модуль UART LoRa малого размера мощностью 100 мВт с защитой от электростатического разряда
- Модуль LoRa LoRa610pro имеет выходную мощность 100 мВт и встроенную малогабаритную конструкцию, которая широко используется в отраслях беспроводного дистанционного управления передачей данных.
- LoRa610Pro использует строго бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.
- Примечание: Серию LoRa Pro можно настроить для совместимости с нашими предыдущими модулями UART LoRa.
- Аппаратные характеристики:
- 1. Маленький размер.
- 2. Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам.
- 3. Схема защиты от перегрузки по току, перенапряжения и обратного подключения.
- Возможности программного обеспечения:
- 1. Шифрование данных AES128.
- 2. LBT (Слушай, прежде чем говорить).
- 3. Узел/маршрут/узел+маршрут необязательно в режиме MESH.
Примечание: Модуль имеет внутреннюю стабилизацию напряжения LDO 3,3 В. Выводы CS и SET управляются напряжением 3,3 В. TXD и RXD также имеют напряжение 3,3 В.
| Параметры | Мин. | Тип. | Макс. | Единица | Состояние |
| Рабочее состояние | |||||
| Диапазон напряжения | 3.3 | 5.0 | 6.5 | В | |
| Рабочая температура | -40 | 25 | +85 | ℃ | |
| Текущее потребление | |||||
| Ток Rx | <15 | мА | уровень ТТЛ | ||
| Ток передачи | < 130 | мА | |||
| ток сна | < 200 | uA | |||
| Параметры РЧ | |||||
| Диапазон частот | 414.92 | 433.92 | 453.92 | МГц | @433MHz |
| 470,92 | 489,92 | 509.92 | МГц | @470MHz | |
| 849.92 | 868.92 | 888.92 | МГц | @868MHz | |
| 895.92 | 914.92 | 934.92 | МГц | @915MHz | |
| Скорость передачи данных | 91 | 656 | 17353 | бит/с | @LoRa |
| Выходная мощность | 4 | 20 | +20 | дБм | Программное обеспечение уровня 7 регулируемое |
| Чувствительность | -139 | дБм | @91bps | ||
| Интерфейс | ТТЛ |
| Сеть | СЕТКА |
| Частота | 433 МГц,470 МГц,868 МГц,915 МГц |
| Модуляция | Лора |
| Выходная мощность | 100 мВт |
Особенности модуля LoRa LoRa610Pro
- Конструкция с двумя антеннами
- Метод шифрования данных AES128
- Нет слепых зон без ограничения расстояния
- Дальность открытой передачи одного модуля 5 км при низкой скорости
- Диапазон частот: 433/470/868/915 МГц (опция)
- До 40 каналов связи в одном диапазоне частот
- Разнообразные параметры последовательного порта
- Диапазон рабочего напряжения: 3,3 ~ 6,5 В
- Диапазон рабочих температур: -40 ~ +85 °C
- Функция LBT (слушай, прежде чем говорить) опциональна
- Узел/маршрут/узел+маршрут опционально в режиме MESH
- Уровень прыжка в режиме MESH
- CRC необязателен
- Встроенная схема защиты от сброса оборудования
- модуляция LoRa
- Интерфейс TTL
- Чувствительность до -139 дБм
- Максимальная выходная мощность: 100 мВт (+20 дБм)
Применение модуля LoRa LoRa610Pro
- Пульт дистанционного управления
- Удаленное считывание показаний счетчиков
- Сбор промышленных данных
- Телеметрия домашней автоматизации
- Беспроводная передача данных
- Система контроля доступа

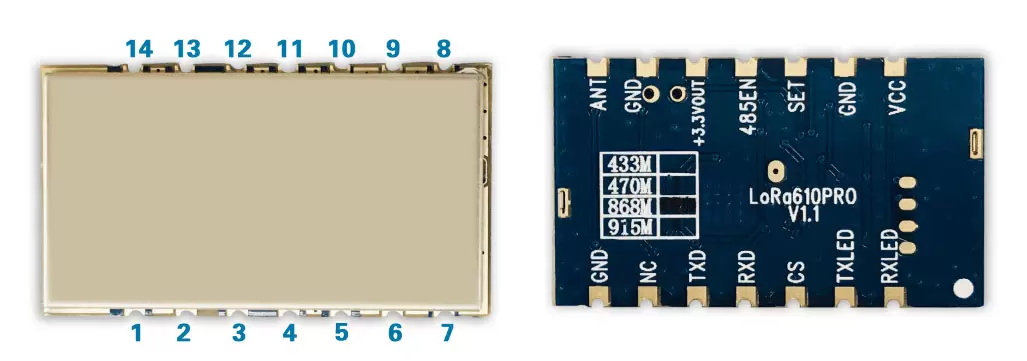

| НЕТ. | ПРИКОЛОТЬ | Описание |
| 1 | RXLED | Индикатор принимаемого сигнала, низкий уровень, по умолчанию высокий |
| 2 | TXLED | Индикатор передаваемого сигнала, низкий уровень, по умолчанию высокий |
| 3 | CS | Вывод включения модуля (встроенный подтягивающий резистор) Примечание: заводская версия по умолчанию: ток в спящем режиме <200 мкА, CS подтянут к высокому уровню или приостанавливается для нормальной связи, спящий режим на низком уровне; версия с низким энергопотреблением: ток в спящем режиме <15 мкА, нормальная связь, когда CS подтянут к низкому уровню, подтянут к высокому уровню или переходит в спящий режим. |
| 4 | RXD | Последовательный прием данных связи |
| 5 | TXD | Последовательная передача данных |
| 6 | NC | Бесполезно |
| 7 | Земля | Заземление антенны |
| 8 | МУРАВЕЙ | Выход РЧ-сигнала, подключенный к антенне сопротивлением 50 Ом |
| 9 | Земля | Заземление антенны |
| 10 | +3,3 В ВЫХОД | Выходной контакт напряжения 3,3 В, может управлять устройствами с током до 50 мА |
| 11 | 485EN | Возможность подключения к внешнему расширению 485 для преобразования выходного сигнала управления уровнем. |
| 12 | НАБОР | Включение параметра конфигурации (конфигурация параметра включения низкого уровня, выход высокого уровня по умолчанию) |
| 13 | Земля | Подключите отрицательный полюс источника питания, провод заземления. |
| 14 | ВКЦ | Подключите положительный полюс источника питания (обычно 5 В) |
