SV651: промышленный помехоустойчивый UART-модуль Si4432 мощностью 500 мВт с защитой от электростатического разряда

SV651 — высокоинтегрированный радиочастотный модуль промышленного класса. Доступны варианты TTL / 232 / 485, соответствующие SV651-TTL / SV651-232 / SV651-485. SV651 обладает высокой чувствительностью и выходной мощностью 500 мВт, что обеспечивает большую дальность связи и надежную связь. Для предотвращения помех SV651 имеет 40 частотных каналов и настраиваемый идентификатор сети (Net ID). SV651 — гибкий, но простой в использовании модуль, имеющий множество параметров, таких как частота, скорость передачи данных, выходная мощность, идентификатор сети (Net ID), идентификатор узла (Node ID). Параметры можно настраивать с помощью ПК или собственного устройства.
SV651 использует исключительно бессвинцовый процесс производства и тестирования и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Параметры	Мин.	Тип.	Макс.	Единица	Состояние
Рабочее состояние
Диапазон напряжения	4.0	5.0	6.5	В
Рабочая температура	-40	25	+85	℃
Текущее потребление
Ток Rx		25		мА	уровень ТТЛ
		34		мА	485 уровень
		32.7		мА	232 уровень
Ток передачи		730		мА	@30 дБм
ток сна		<5		uA	@ Специальная версия с низким энергопотреблением
Параметры РЧ
Диапазон частот	414.92	433.92	453.92	МГц	@433MHz
	470,92	489,92	509.92	МГц	@470MHz
	849.92	868.92	888.92	МГц	@868MHz
	895.92	914.92	934.92	МГц	@915MHz
Скорость передачи данных	1.2	9.6	115.2	Кбит/с	ГФСК
Выходная мощность	-6	/	+30	дБм
Чувствительность		-121		дБм	@1.2Кбит/с

Характеристики UART RF-модуля SV651

Встроенный программный сторожевой таймер
Встроенная аппаратная схема самосброса для защиты от сбоев, устойчивая к сильным внешним помехам
433/470/868/915 МГц (настраиваемая частота 240–930 МГц)
Промышленный класс
40 каналов
4 байта идентификатора сети и 2 байта идентификатора узла
Скорость последовательной передачи данных: 1200 ~ 115200 бит/с
Скорость передачи данных по воздуху: 1200 ~ 115 200 бит/с
Модуляция GFSK
RSSI
Интерфейс: TTL/RS232/RS485
Автоматическое согласование антенн
Двунаправленный и полудуплексный
Чувствительность: -121 дБм
Максимальная выходная мощность: 1 Вт (+30 дБм)
Рабочее напряжение: 4,0 ~ 6,5 В
Рабочая температура: -40 ~ +85 °С
Вес: 13,2 г
Параметры сохраняются автоматически

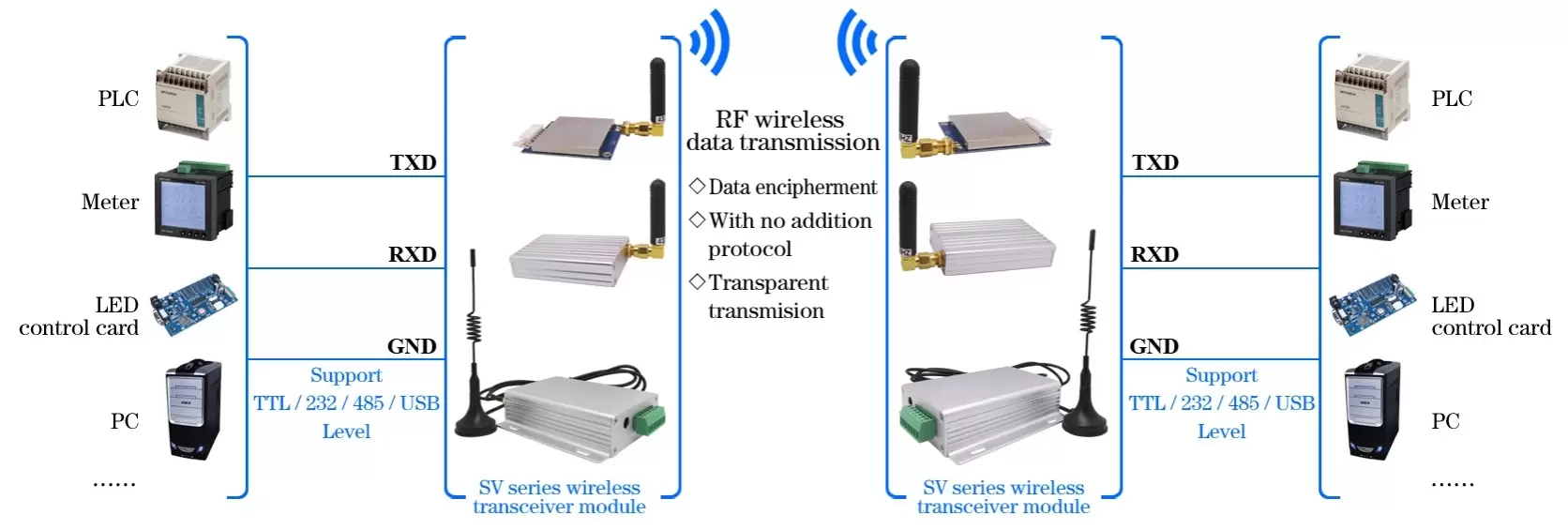

Схема применения UART RF модуля SV651

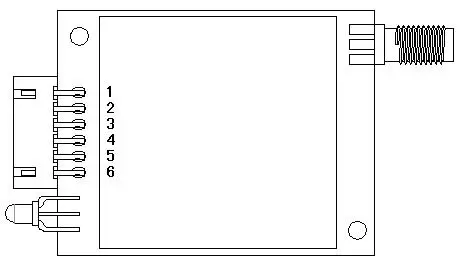

Определение контактов UART RF Module SV651

Номер контакта	Определение	Описание
1	ВКЦ	Подключен к положительному источнику питания (обычно 5 В)
2	Земля	Подключено к земле
3	TXD	TXD модуля и подключение к внешнему RXD
4	RXD	RXD модуля и подключение к внешнему TXD
5	НАБОР	Включение режима конфигурации (низкий уровень для входа в режим настройки, оставить открытым или подключить высокий уровень для выхода из режима настройки). Действительно, когда вывод CS имеет высокий уровень или остается открытым.
6	CS/NC	Для версии модуля по умолчанию этот вывод необходимо оставить плавающим (модуль имеет встроенную схему самосброса для предотвращения сбоев). Примечание: клиенты могут настроить версию программы в спящем режиме (без функции самосброса), спящий режим низкого уровня, ток ниже 5 мкА, выход высокого уровня по умолчанию.

Механические размеры UART RF модуля SV651
