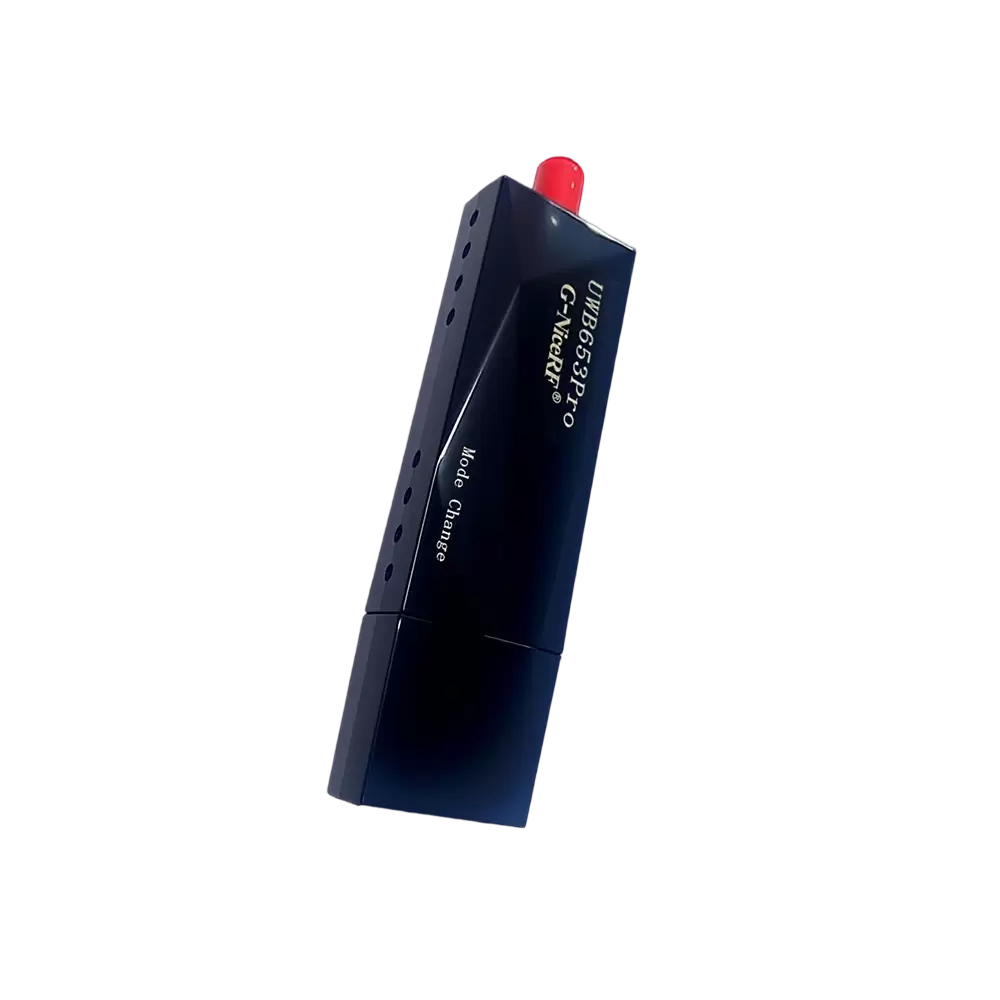

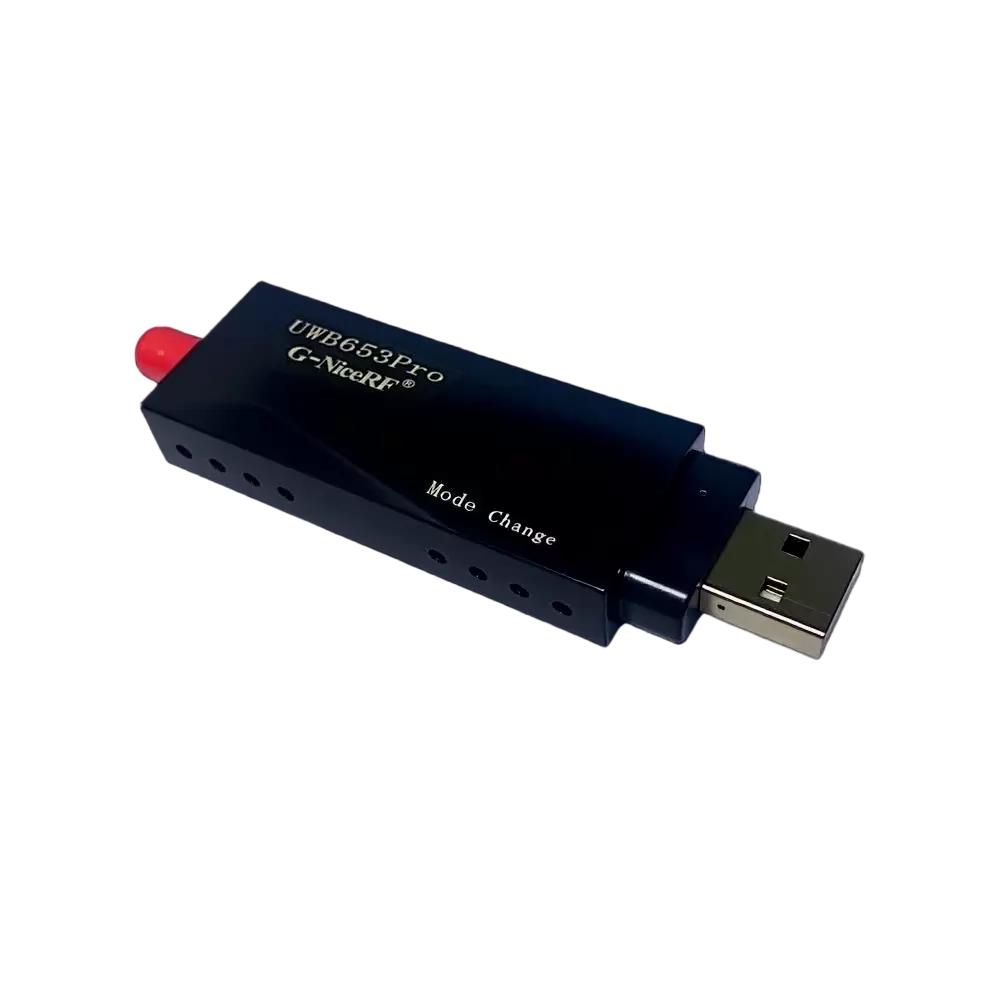

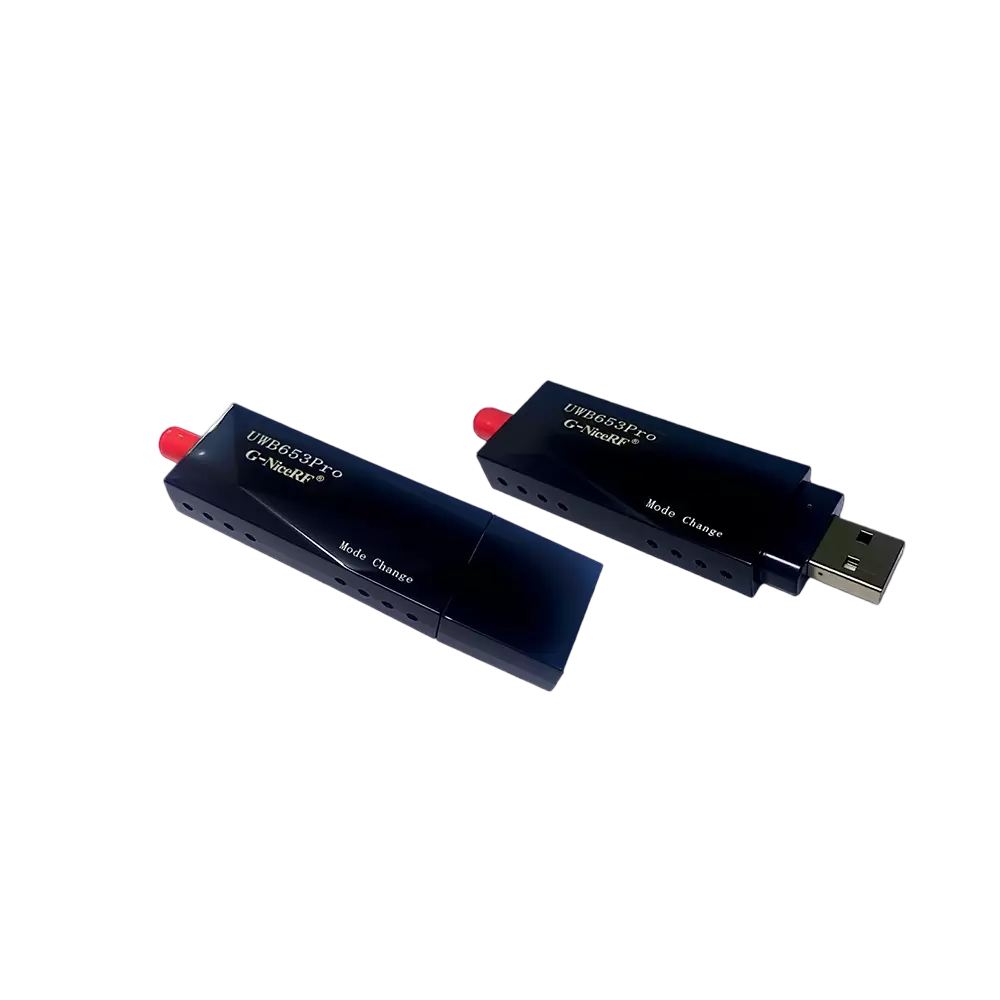

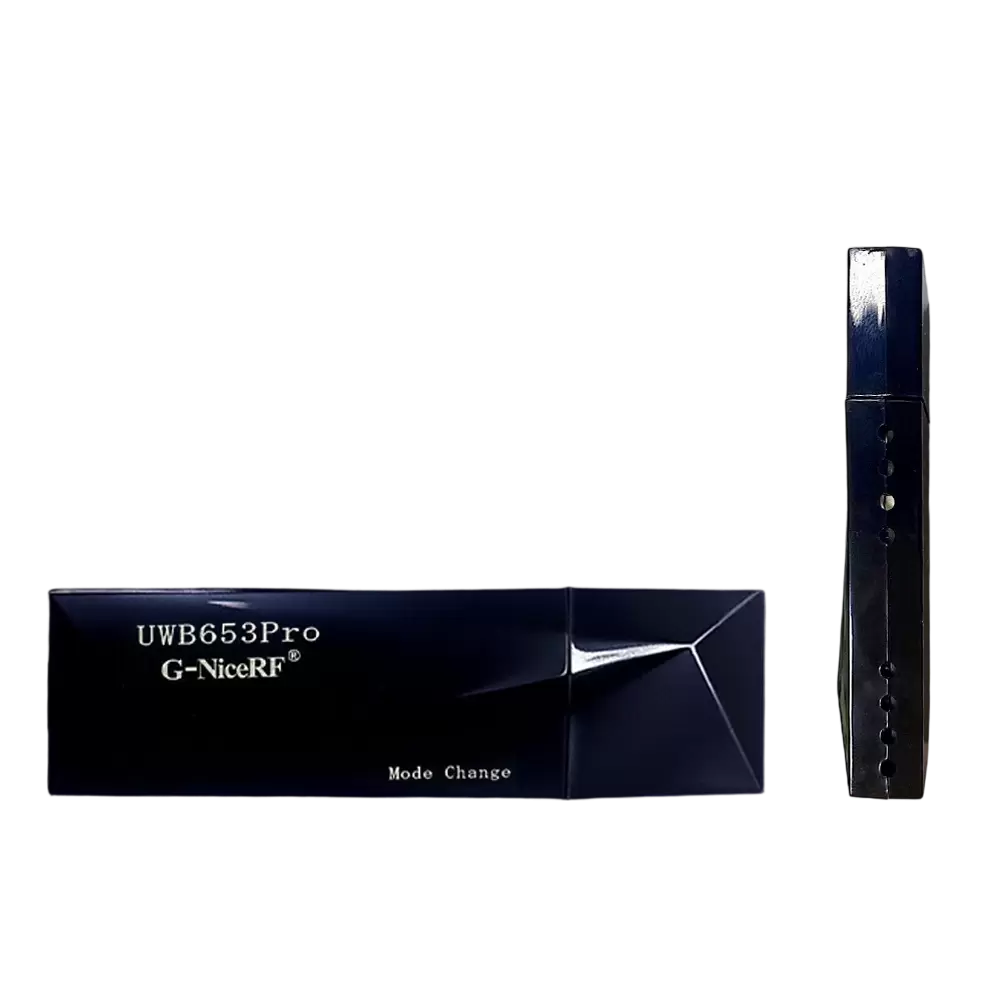

UWB653Pro: USB UWB модуль высокоточного позиционирования, измерения дальности и передачи данных мощностью 0,5 Вт с током сна на уровне мкА

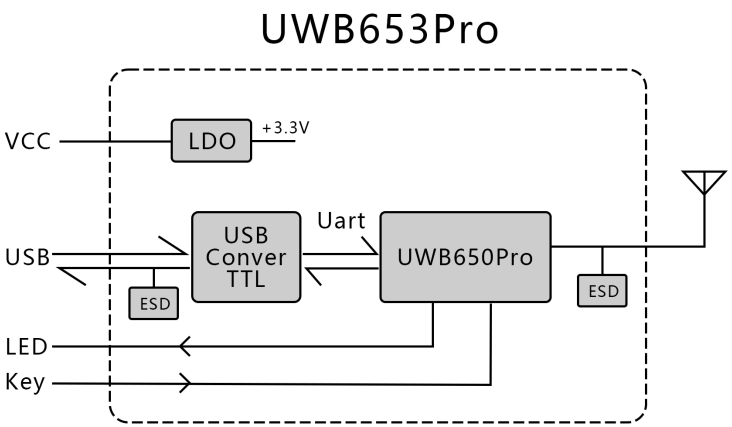

Модуль UWB653Pro, представленный компанией NiceRF, представляет собой беспроводной коммуникационный модуль, основанный на технологии сверхширокополосной связи (UWB) и соответствующий стандарту IEEE 802.15.4-2020. Он разработан на базе микросхемы Qorvo DW3000 UWB и включает в себя высокопроизводительный усилитель мощности ВЧ, микроконтроллер, универсальные интерфейсы ввода-вывода и компоненты защиты от электростатического разряда. Модуль UWB653Pro сочетает в себе функции передачи данных, измерения дальности и позиционирования в UWB-приложениях, обеспечивая удалённую связь, точное измерение расстояния/позиционирование и управление оборудованием через последовательный интерфейс.
Этот продукт полностью совместим с модулями NiceRF UWB653Pro и UWB650, что позволяет пользователям свободно комбинировать и использовать их по мере необходимости.
СКАЧАТЬ
-
НЕТ ДАННЫХ
Параметр | Состояние | Мин. | Тип. | Макс. | Единица |
Напряжение питания | 5.0 | 5.5 | В | ||
Диапазон рабочих температур | -20 | 25 | 60 | ℃ | |
Диапазон частот | CH5 | 6489.6 | МГц | ||
Скорость передачи данных по радиочастотам | 850К | 6,8 млн | бит/с | ||
Текущее потребление | |||||
ток сна | <100 | uA | |||
Ток передачи 1 | Продолжает режим кадра | <350 | мА | ||
Получать ток | 107 | мА | |||
Слушать, получать текущий | Режим SNIFF с низким энергопотреблением | 72 | мА | ||
Ток в режиме ожидания | Прием выключен, нет передачи данных | 32 | мА | ||
параметр RF | |||||
Мощность передачи | @VCC=5,0 В | -5 | 27 | дБм | |
Пропускная способность передачи (BW) | 499.2 | МГц | |||
Параметры получения | |||||
Чувствительность рецепта | @850Кбит/с | -100 | дБм | ||
@6.8Mbps | -94 | дБм | |||
Функции
Соответствует стандарту IEEE 802.15.4-2020 UWB и протоколу связи
Поддерживает UWB-канал 5 (6489,6 МГц)
Поддерживает скорость передачи данных 6,8 Мбит/с и 850 Кбит/с
Многоуровневая регулировка мощности передачи, максимальная мощность передачи 0,5 Вт
Поддерживает длину кадров данных от 0 до 1023 байт.
Ячеистая сеть
Передача данных на сверхдальнее расстояние 1 км
Поддерживает двусторонние методы измерения дальности SS-TWR и DS-TWR, а также решения по позиционированию
Точность определения дальности менее ±10 см
Поддерживает многотеговое позиционирование с точным расчетом местоположения
Электростатическая защита (ESD)
Приложения
Позиционирование персонала в крупном промышленном производстве
Различные сценарии позиционирования внутри помещений
Размещение подземных угольных шахт
Расстановка персонала больницы
При включении или сбросе модуля UWB653Pro красный и синий светодиоды в позиции приёма/передачи загораются примерно на 0,5 секунды, указывая на завершение инициализации модуля. После запуска модуль по умолчанию переходит в нормальный рабочий режим, в котором он может обрабатывать команды через USB-порт, а также выполнять функции определения дальности/позиционирования и передачи данных.
Режим чистой передачи данных переключается с помощью внешней кнопки изменения режима:
Нажмите и удерживайте кнопку «Изменение режима» примерно 100 мс, чтобы переключить режим работы (вход или выход из режима передачи данных). Во время переключения светодиоды будут мигать, отображая состояние:
Вход в режим чистой передачи данных: красный и синий светодиоды T/R одновременно мигнут 3 раза.
Выход из режима чистой передачи данных: красный и синий светодиоды T/R одновременно мигнут дважды 3 раза.
