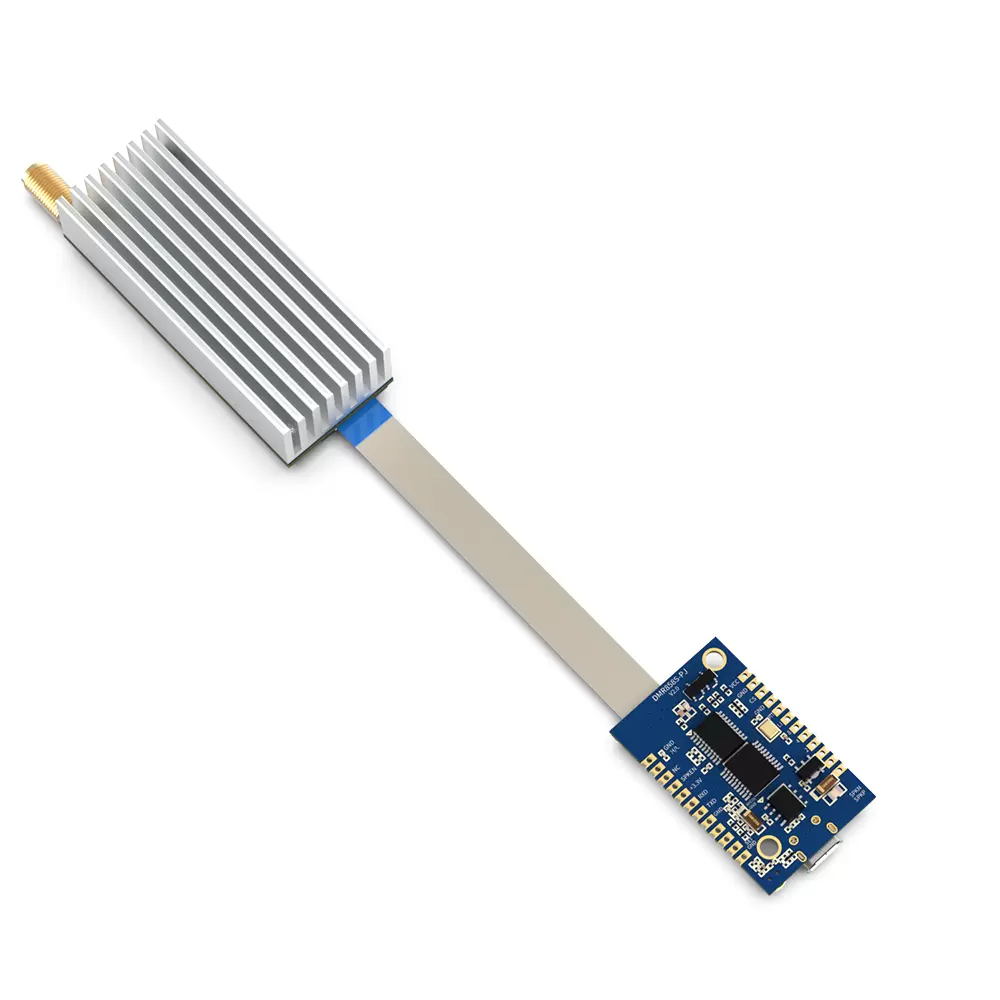

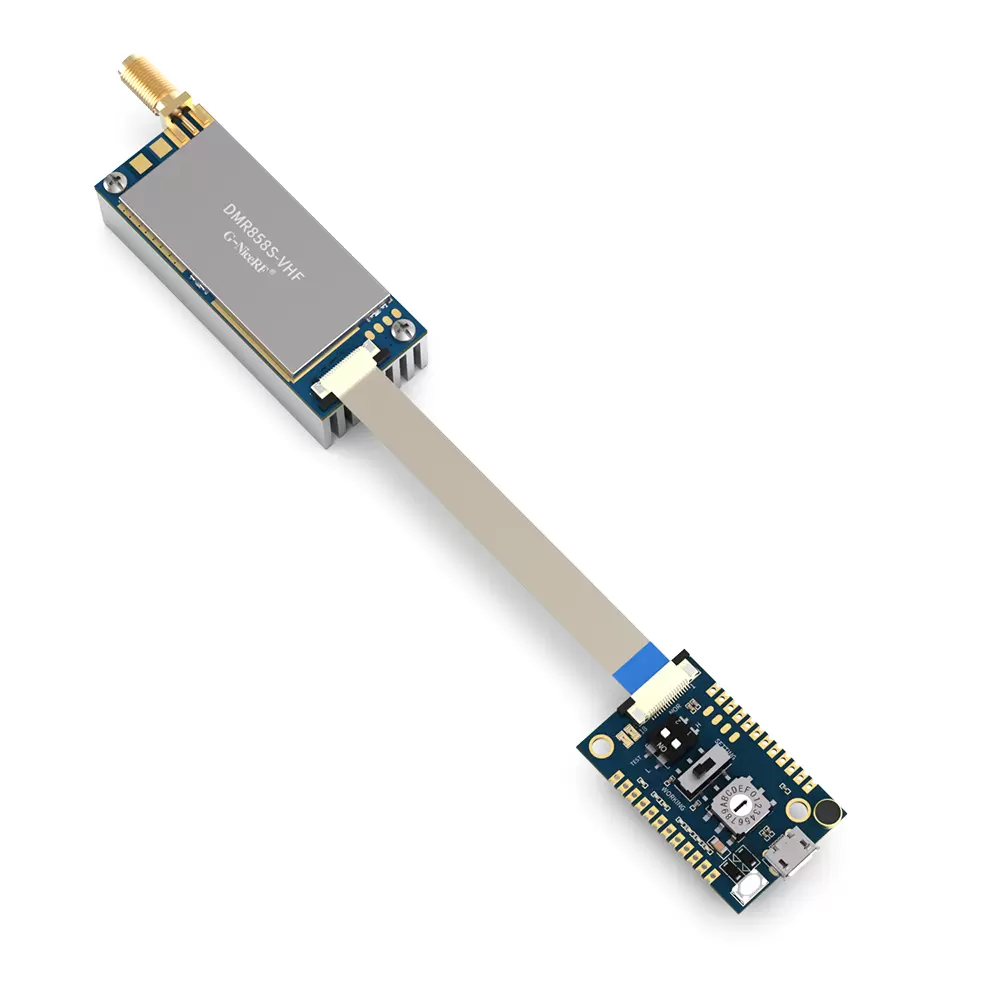

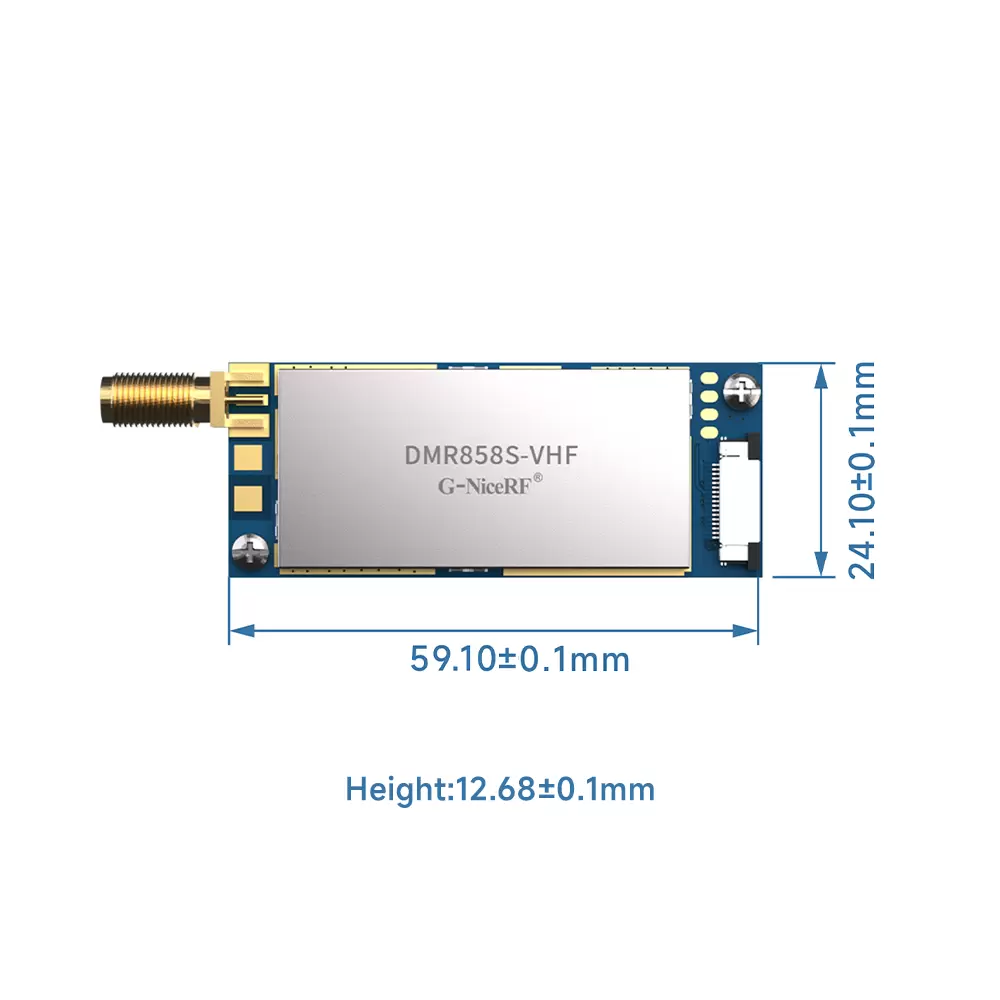

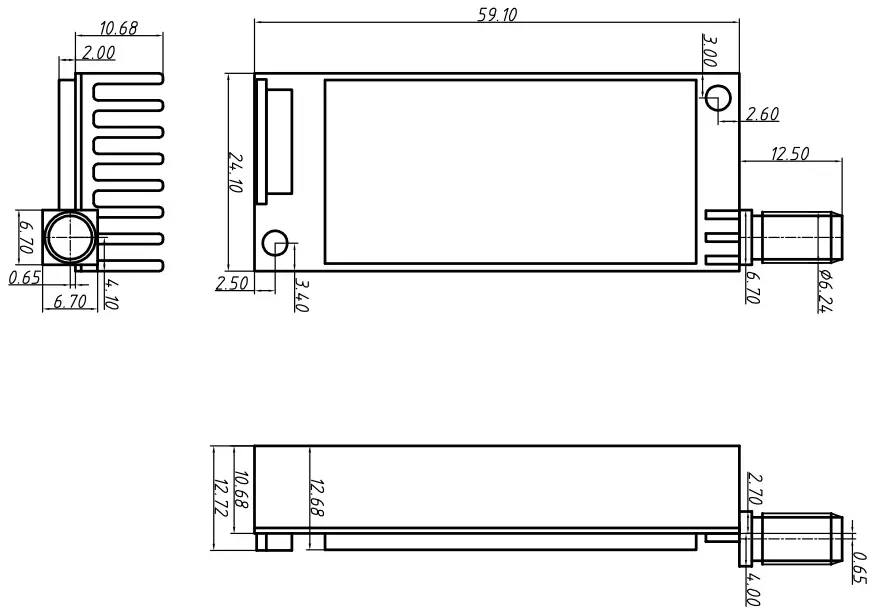

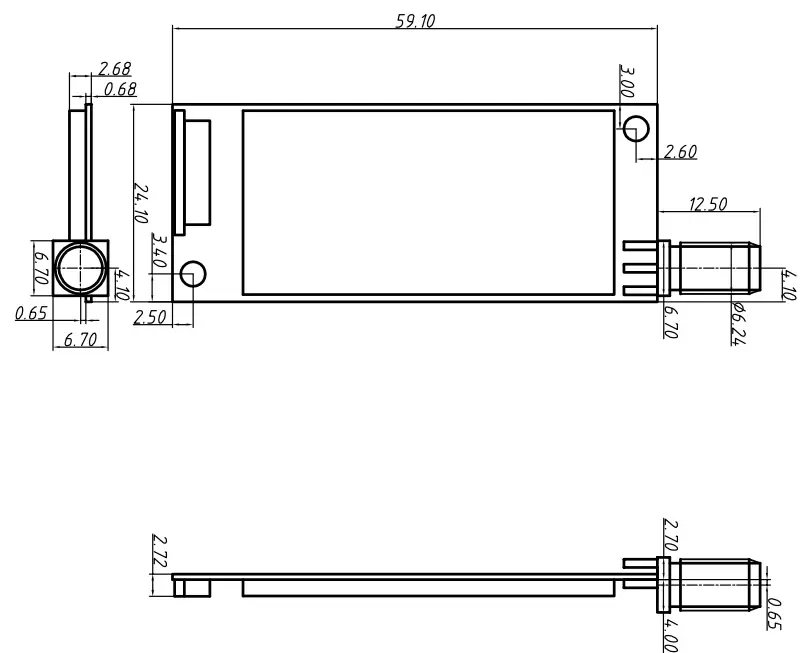

DMR858S: Встроенный модуль рации DMR Tier II мощностью 5 Вт
- DMR858S — это профессиональный модуль рации DMR 5 Вт «ВСЕ В ОДНОМ». Он сочетал в себе аналоговую функцию и функцию рации DMR Tier II. Этот продукт совместим с радио DMR с Moto AMBE++ и всеми аналоговыми рациями, доступными на рынке. DMR858S прост в использовании, имеет встроенный процессор DSP, кодер/декодер DMR, усилитель RF/аудио, PTT, микрофон, 16-канальный переключатель, регулировку громкости - все на борту. Просто подключив источник питания и динамик, он создает профессиональную рацию DMR мощностью 5 Вт. DMR858S имеет большую дальность действия и хорошее качество передачи голоса. Специальные радиаторы разработаны специально для обеспечения длительного разговора.
- Цифровой домофон поддерживает следующие функции в режиме DMR:
- Функция отправки SMS, поддержка сквозной передачи и приложения SMS;
- Функция шифрования голоса, функция шифрования SMS;
- Звонок и вызываемые подсказки.
| Параметры | Состояние | Мин | Введите | Макс | Единица | ||
| Источник питания | 3.6 | 4.0 | 8.4 | В | |||
| Рабочая температура | -20 | 25 | 60 | ℃ | |||
| Частотный диапазон | @УВЧ | 400 | 470 | МГц | |||
| @ОВЧ | 134 | 174 | МГц | ||||
| @350 | 320 | 400 | МГц | ||||
| Последовательная скорость передачи данных | 57600 | б/с | |||||
| Текущее потребление | |||||||
| Ток сна | @CS опустился на 3 секунды. | 1 | мА | ||||
| Ток приема | 170 | мА | |||||
| Ток передачи (высокая мощность)-DMR | @VCC=4,0 В, 2 Вт | 650 | мА | ||||
| @VCC=8В,5Вт | 1000 | мА | |||||
| Ток передачи (низкая мощность)-DMR | @VCC=4,0 В, 0,5 Вт | 400 | мА | ||||
| @VCC=8,0 В, 1 Вт | 460 | мА | |||||
| Ток TX (высокая мощность)-аналоговый | @VCC=4,0 В, 2 Вт | 1200 | мА | ||||
| @VCC=8В,5Вт | 1600 | мА | |||||
| Ток TX (низкая мощность)-аналоговый | @VCC=4,0 В, 0,5 Вт | 700 | мА | ||||
| @VCC=8В,1Вт | 800 | мА | |||||
| Параметры аналогового приема | |||||||
| Чувствительность Rx (аналоговый) | @12 дБ СИНАД | -120 | дБм | ||||
| Серийный номер | @1,5K отклонение | 40 | дБ | ||||
| Селективность по соседнему каналу | Смещение 12,5 кГц | 62 | дБ | ||||
| Подавление интермодуляции | Смещение 12,5 кГц | 63 | дБ | ||||
| Блокирующий иммунитет | Интервал частот помех >1М | 88 | дБ | ||||
| Амплитуда звука (линейный выход) | Ф0=1кГц | 0,2 | 130 | 460 | мВ | ||
| Выходное сопротивление звука (СПК) | 8 | Ом | |||||
| Искажение звука | Ф0=1кГц | 5 | % | ||||
| Звуковой ответ | 300 Гц | 8 | дБ | ||||
| 500 Гц | 6 | ||||||
| 1 кГц | 0 | ||||||
| 2 кГц | -6 | ||||||
| 3 кГц | -12 | ||||||
| Параметры приема DMR | |||||||
| BER (режим DMR) | @ -117 дБм | 4 | % | ||||
| Селективность по соседнему каналу (ACS) | Смещение: + 12,5 кГц | 60 | дБ | ||||
| Смещение:-12,5 кГц | |||||||
| Подавление интермодуляции | Смещение: +50/100 кГц | 63 | дБ | ||||
| Смещение:-50/100 кГц | |||||||
| Блокирующий иммунитет | Смещение: +/- 1 МГц | 87 | дБ | ||||
| Смещение: +/- 5 МГц | |||||||
| Параметры аналоговой передачи | |||||||
| Макс. отклонение частоты | Отклонение 12,5 кГц (N) | 2.2 | 2,5 | КГц | |||
| Отклонение 25 кГц (Вт) | 4,5 | 5 | КГц | ||||
| Чувствительность | отклонение: 1,5 кГц/2,5 кГц | 4 | 7 | 10 | мВ | ||
| Искажение звука | отклонение: 1,5 кГц/2,5 кГц | 1 | 5 | % | |||
| Характеристика модуляции | 300 Гц | -13 | -11 | -9 | дБ | ||
| 500 Гц | -9 | -6 | -5 | дБ | |||
| 1 кГц | -3 | 0 | 1 | дБ | |||
| 2 кГц | 3 | 6 | 7 | дБ | |||
| 3 кГц | 3 | 7 | 11 | дБ | |||
| CTCSS отклонение | 350 | 400 | 600 | Гц | |||
| Выходная мощность соседнего канала | Смещение 12,5 кГц | -60 | -63 | дБн | |||
| СНС | 1,5 кГц/2,5 кГц | 38 | 40 | 50 | дБ | ||
| Параметры передачи DMR | |||||||
| Ошибка частоты | 0,5 | ppm | |||||
| 4FSK Тх BER | ≤1×10-4 | ||||||
| Выходная мощность соседнего канала | +/- 12,5 кГц | ≤-55 | дБ | ||||
| Выходная мощность следующего соседнего канала | +/-25 кГц | ≤ -65 | дБ | ||||
| Тип | DMR рация |
| Выходная мощность | 5 Вт |
Особенности модуля рации DMR DMR858S
- Частота диапазона УВЧ: 400 ~ 470 МГц
- Частота диапазона УКВ: 134 ~ 174 МГц
- Частота диапазона 350: 320–400 МГц (3 диапазона частот опционально)
- 6~8 км на открытой местности
- Максимальная выходная мощность до 5 Вт Низкая мощность до 1 Вт
- Чувствительность до: -120 дБм
- Менее 2% BER при -117 дБм
- Частота TX/RX устанавливается отдельно
- Полоса пропускания для аналогового сигнала: 12,5/25 кГц. Полоса пропускания для DMR: 6,25 кГц.
- DMR / Аналоговая рация
- Отправка и прием СМС
- Встроенный EEPROM, данные сохраняются даже при выключенном питании.
- Низкое энергопотребление в спящем режиме
- ДМР уровень II
- Автоматическое устранение звука хвоста
- Встроенный дизайн для портативного устройства

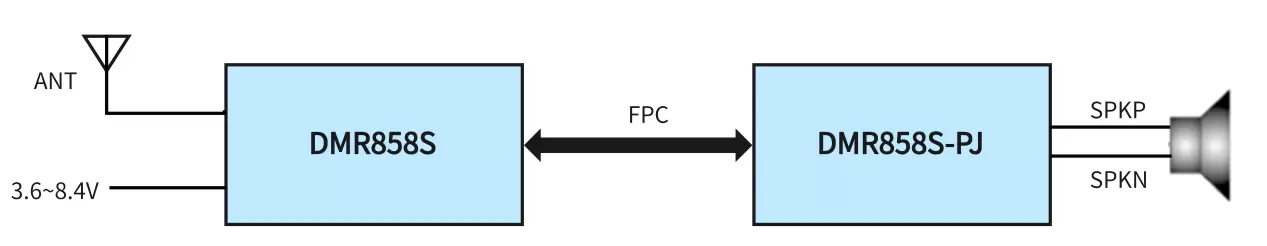

Применение модуля рации DMR DMR858S

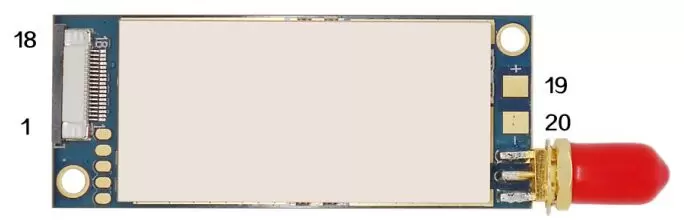

Функциональная плата DMR858S
| Контактный номер | Определение | ввод/вывод | Описание |
| 1,2,4 | Земля | Земля | |
| 3 | MIC_IN | я | Вход микрофона |
| 5 | UART-RX | я | Подключен к UART-TX внешнего устройства. |
| 6 | UART-TX | О | Подключен к UART-RX внешнего устройства. |
| 7,13 | Земля | Земля | |
| 8 | CS | я | Сон: 0 ; рабочий: 1 (высокий уровень или оставить открытым) |
| 9 | РТТ | я | Передача: 0, Приём: 1 |
| 10 | LINE_OUT | О | Линейный выход для голоса |
| 11 | Т/Р | О | Индикатор TX/RX, 1: TX, 0: RX |
| 12 | СПКЕН | О | Индикатор действительного сигнала, 1: сигнал действителен, 0: действительный сигнал не получен. Этот вывод можно использовать для управления внешним усилителем голоса. 1: вкл., 0: выкл. |
| 14,15 | +3,3 В | Выход 3,3 В, максимальная нагрузка 50 мА | |
| 16,17,18,19 | +ВКК | ВКК (3,3 В-9 В) | |
| 20 | Земля | Земля |

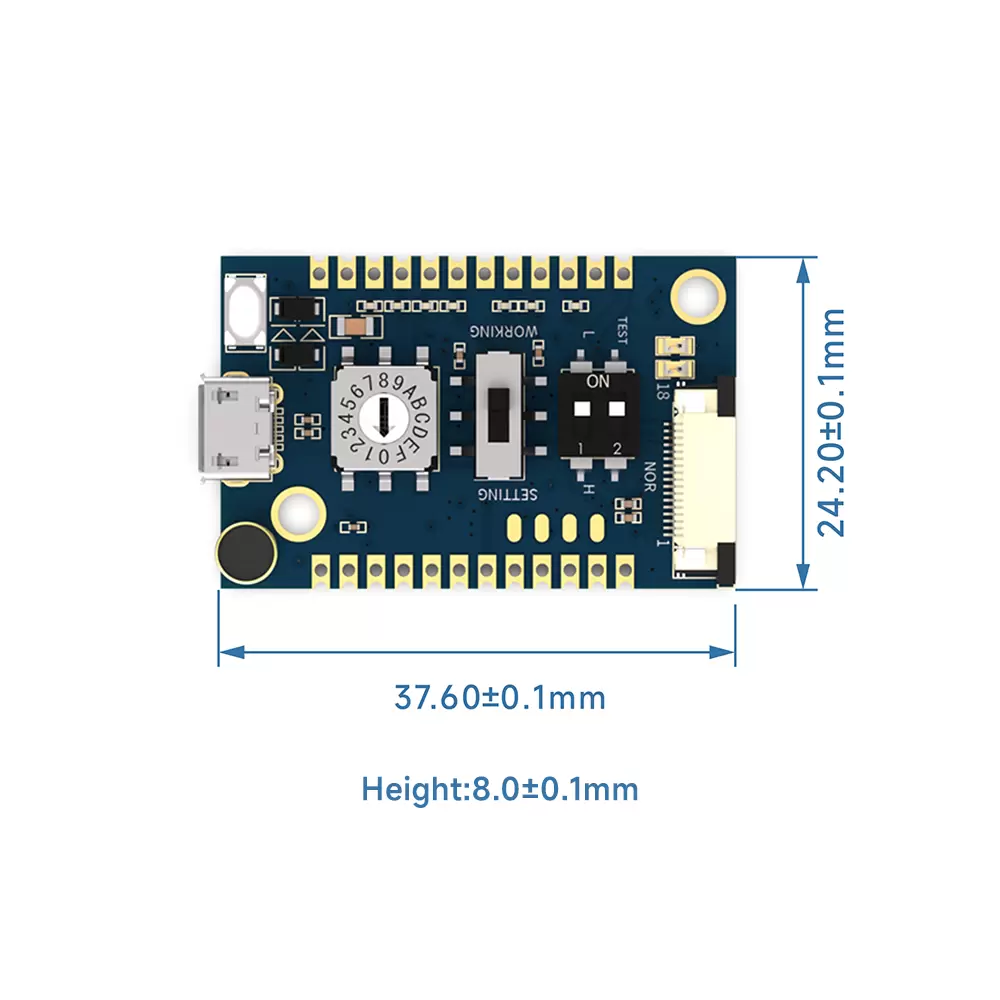

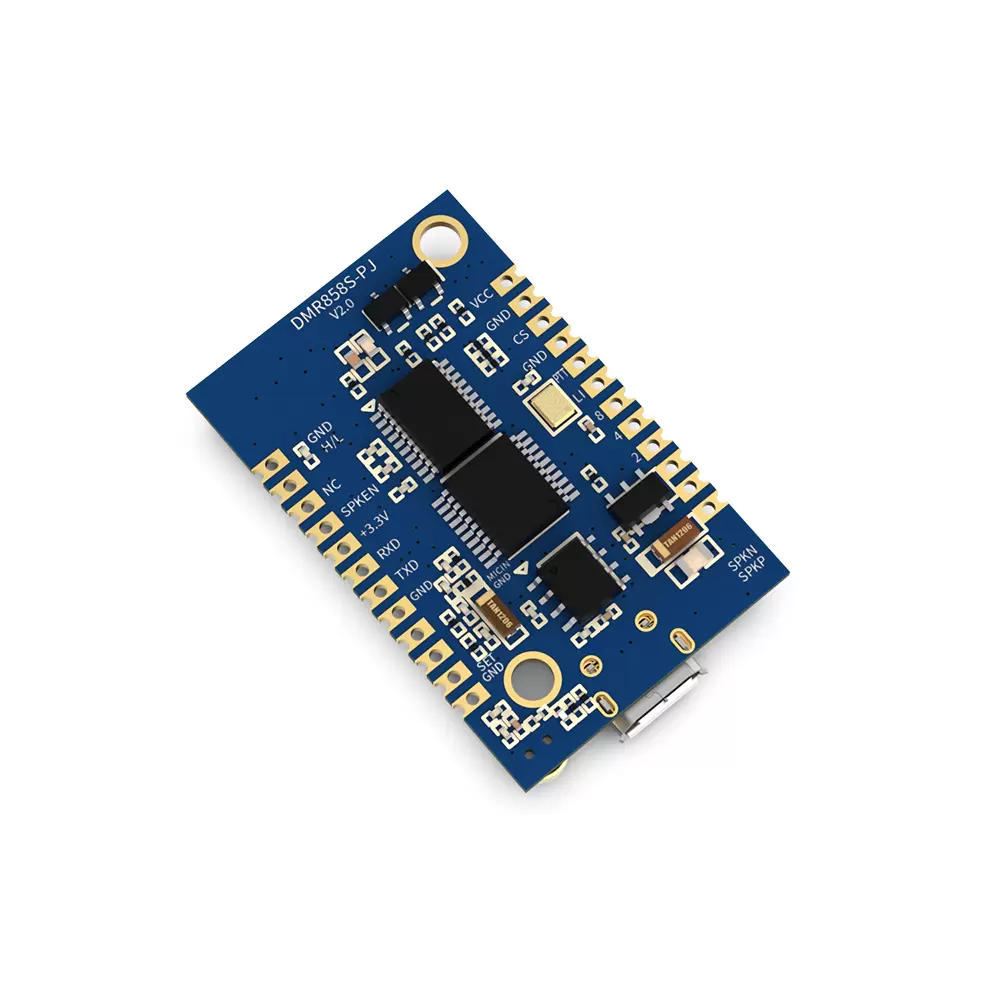

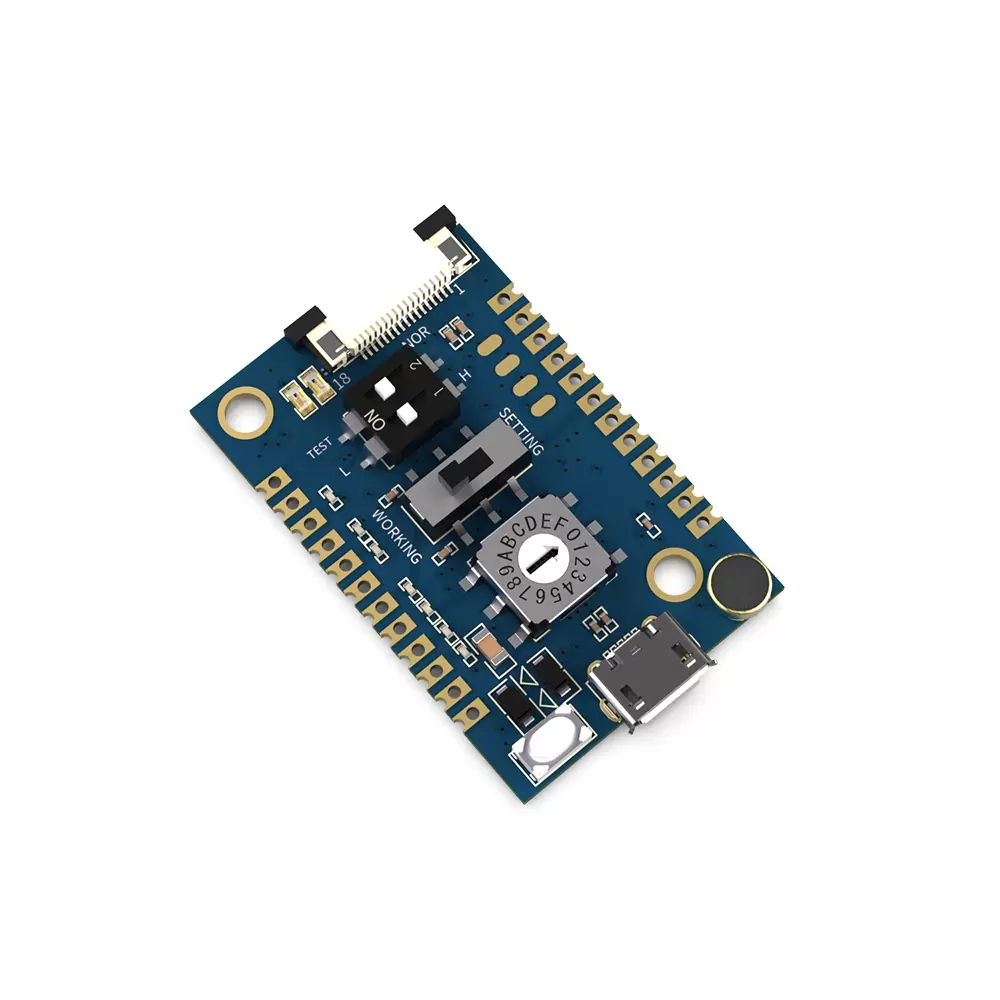

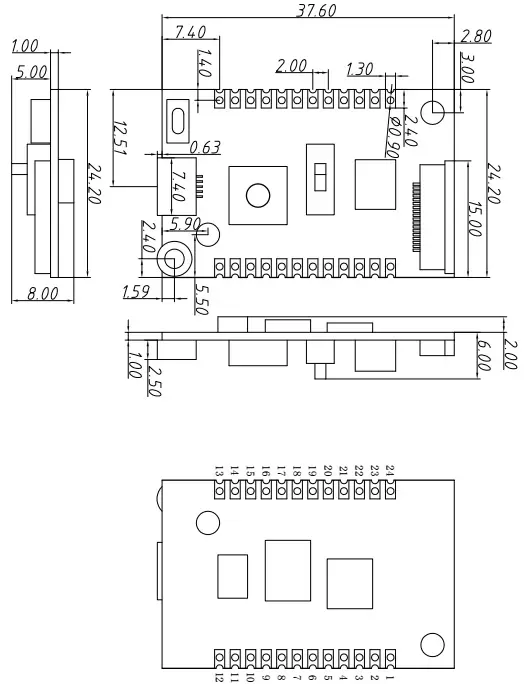

DMR858S-PJ (Плата управления)
| Номер контакта | Определение | ввод/вывод | Описание |
| 1 | ВКК | VDD (подключен к контакту 19 функциональной платы) | |
| 2,4 | Земля | Земля | |
| 3 | CS | я | Подключитесь к CS функциональной платы |
| 5 | РТТ | я | Подключитесь к PTT функциональной платы. |
| 6 | LINE_OUT | О | Подключение к линейному выходу функциональной платы |
| 7 | 8 | я | Выбор частотного канала (16 каналов). Частотный канал можно выбрать либо с помощью встроенного поворотного переключателя, либо с помощью этих кнопок. Переключитесь на канал 0 или снимите поворотный переключатель, если пользователь хочет управлять каналом с помощью этих пэдов. |
| я | 8 : максимальный бит, | ||
| я | 4: третий бит, | ||
| я | 2: 2-й бит; | ||
| я | 1: младший бит, например: | ||
| я | Кодировка 8421: | ||
| я | 0000: канал 0, | ||
| я | 0001: канал 1 | ||
| я | 0010: канал 2 | ||
| 8 | 4 | я | 0011: канал 3 |
| 9 | 2 | я | … |
| 10 | 1 | я | 1111: канал 15 |
| 11 | СПКН | о | Подключено к динамику: 8 Ом, 2 Вт. |
| 12 | СПКП | о | |
| 13,15,17 | Земля | Земля | |
| 14 | НАБОР | я | Режим настройки (0: режим настройки, 1: нормальный режим) |
| 16 | MIC_IN | я | Подключитесь к Mic_IN функциональной платы. |
| 18 | TXD | О | Подключитесь к TXD/RXD функциональной платы. |
| 19 | прием | Т | |
| 20 | +3,3 В | Выход 3,3 В, максимальная нагрузка 50 мА | |
| 21 | СПКЕН | Подключитесь к SPKEN функциональной платы. | |
| 22 | Северная Каролина | Северная Каролина | |
| 23 | П/Л | я | Контроль выходной мощности, 0: низкий, 1: высокий |
| 24 | Земля | Земля |
