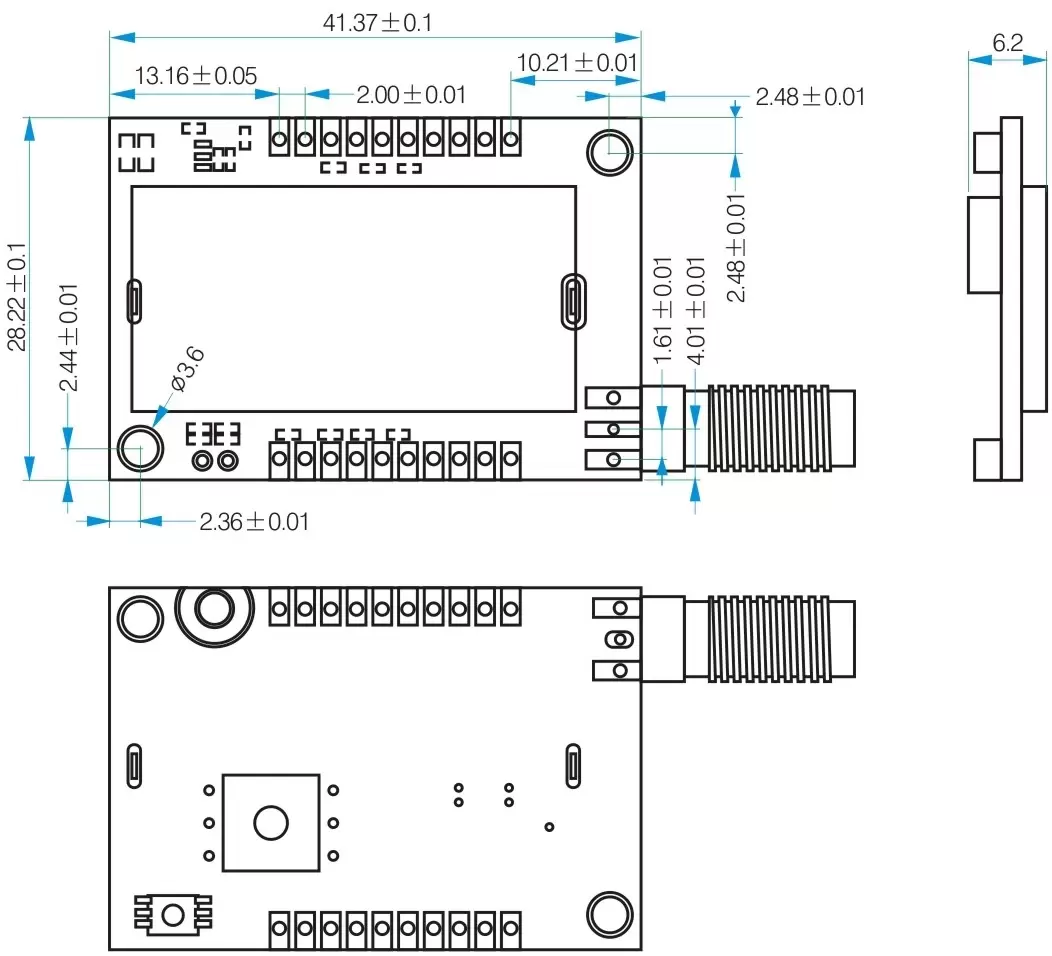

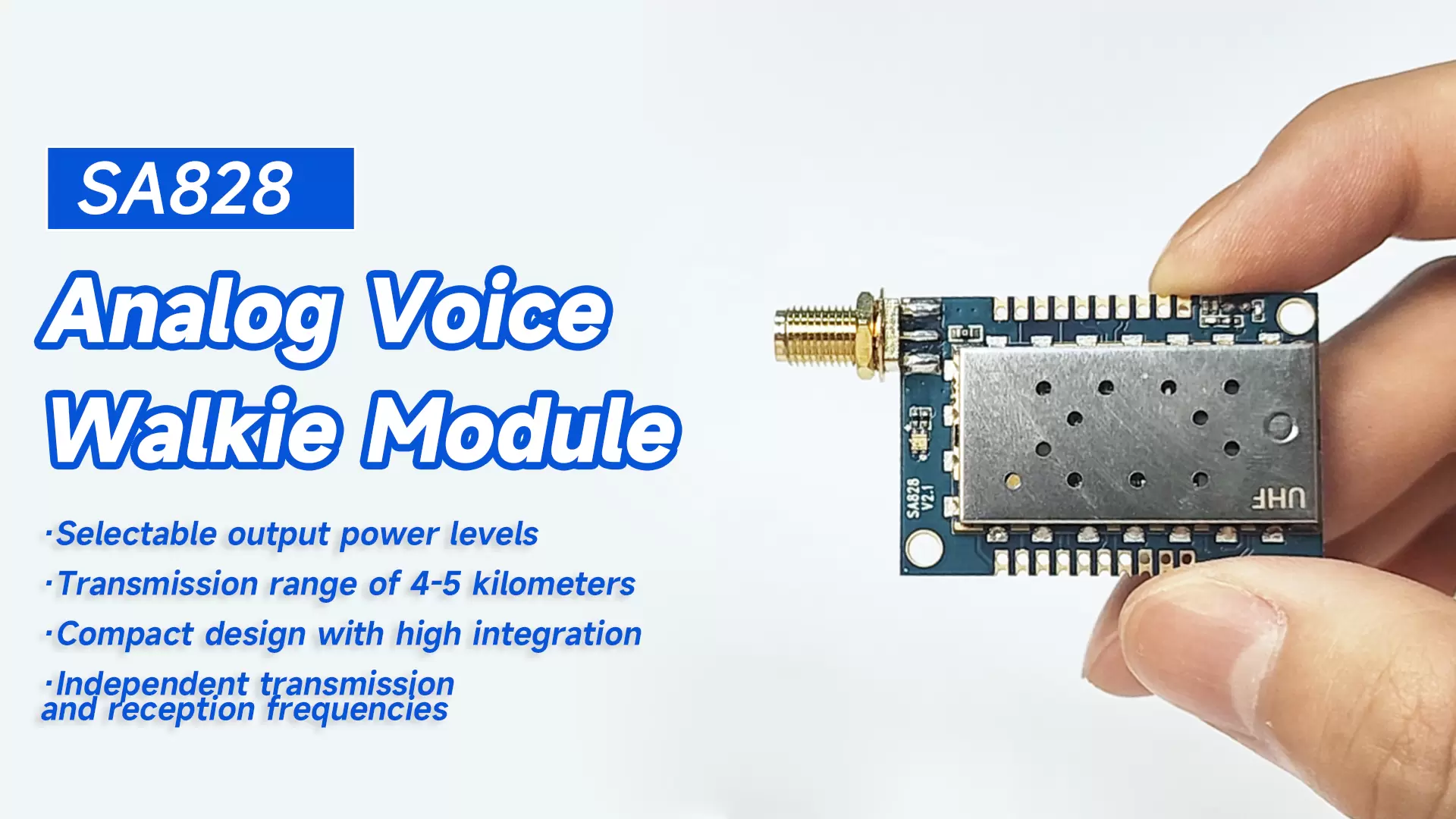

SA828: полнофункциональный миниатюрный модуль рации мощностью 1,5 Вт
SA828 — это высокоэффективный полнофункциональный модуль рации с выходной мощностью 1,5 Вт. Он оснащен встроенным высокопроизводительным микроконтроллером, микросхемой узкополосного радиочастотного приемопередатчика и усилителем мощности. Все параметры (CTCSS, CDCSS, SQ, предустановленные каналы и т.д.) легко настраиваются с помощью программного обеспечения для ПК. Пользователям достаточно подключить внешний источник питания, динамик и усилитель звука, и он превратится в миниатюрную рацию с 16 настраиваемыми каналами. Упрощенный интерфейс и сверхкомпактный размер делают этот модуль широко используемым в различных приложениях и удобным для встраивания в различные портативные устройства.
| Параметр | Условие теста | Мин. | Тип. | Макс | Единица |
| Источник питания | 3.3 | 4.2 | 5.5 | В | |
| Диапазон рабочих температур | -30 | 25 | 70 | ℃ | |
| Текущее потребление | |||||
| ток сна | ≤3 | uA | |||
| ток RX | 60 | мА | |||
| Ток передачи (высокая мощность) | 800 | 900 | мА | ||
| Ток передачи (низкая мощность) | 350 | 450 | мА | ||
| Передача радиочастотных параметров | |||||
| Диапазон частот | УВЧ | 400 | 450 | 480 | МГц |
| УКВ | 134 | 150 | 174 | МГц | |
| Выходная мощность (высокая мощность) | @VCC=4,0 В | 30 | 31.5 | 32,5 | дБм |
| Выходная мощность (низкая мощность) | 25 | 26.5 | 28 | дБм | |
| чувствительность модуляции | @1,5КГц/2,5КГц отклонение частоты | 10 | мВ | ||
| Искажение звука | @1,5КГц/2,5КГц отклонение частоты | 2 | 5 | % | |
| Соотношение сигнал/шум | @1,5КГц/2,5КГц отклонение частоты | 38 | 40 | 45 | дБ |
| Мощность соседнего канала | @смещение 12,5 тыс. | -60 | дБн | ||
| CTCSS-модулированная девиация частоты | 0,35 | 0,5 | 0,75 | КГц | |
| Параметр частоты RX | |||||
| Чувствительность приемника | -124 | дБм | |||
| RX SNR | При отклонеии частоты 1,5 кГц | 45 | 50 | дБ | |
| Выходная мощность звука | 2 | В | |||
| Выходное аудиосопротивление | 8 | Ом | |||
| Тип | Аналоговая рация |
| Выходная мощность | 1,5 Вт |
Характеристики модуля рации SA828
- Частота УВЧ: 400~480 МГц
- Частота УКВ: 134~174 МГц
- 350 диапазонов частот: 320–400 МГц (3 диапазона частот опциональны)
- Частоты передачи и приема могут быть установлены отдельно
- Полоса пропускания: 12,5/25 кГц
- Выходная мощность до 1,5 Вт
- Расстояние до 4-5 км на открытой местности
- Высокая чувствительность: -124 дБм
- Высокоинтегрированный, небольшого размера
- Внешний потенциометр для регулировки громкости
- 38 CTCSS (можно настроить с помощью программного обеспечения ПК и последовательного порта)
- 166 CDCSS (можно настроить через программное обеспечение ПК и последовательный порт)
- 8-уровневый шумоподавитель
- Высокая/низкая мощность опциональна (500 мВт/1,5 Вт)
- Широкий диапазон рабочего напряжения: 3,3-5,5 В
- Кристалл KDS TCXO 1 ppm, стабильная работа
Применение модуля рации SA828
- Маленькая рация
- Невидимая система внутренней связи
- система аудионаблюдения
- Товары для спорта на открытом воздухе
- создание системы общественной безопасности

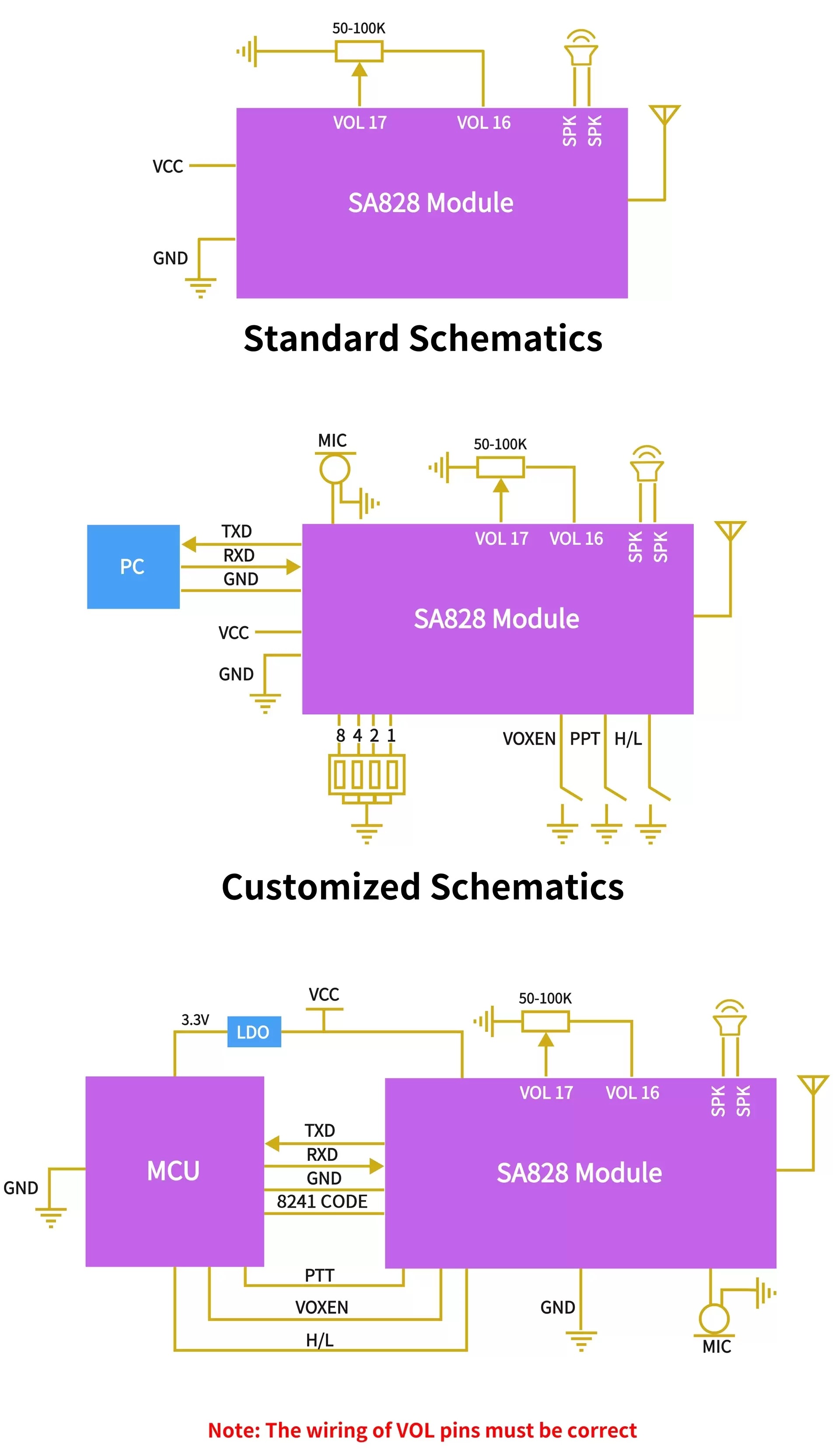

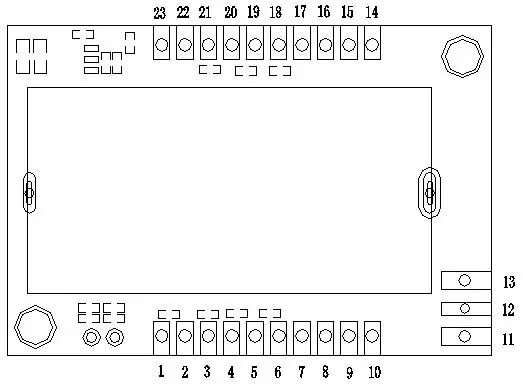

| НОМЕР ПИН-КОДА | Имя пин-кода | Описание |
| 1 | МИК+ | Внешний микрофон положительный |
| 2 | MIC- | Внешний микрофонный катод |
| 3 | ВОКСЕН | Включить VOX, 0: включить VOX; оставить открытым или 1, чтобы отключить VOX |
| 4 | 1 | Кодирование 16 каналов, 4-битное кодирование организует 16 каналов. Например, если бит равен 0110, это канал 6. Если бит равен 1001, это канал 9. Пин с обозначением 8 означает максимальный бит. Пин с обозначением 1 означает минимальный бит. |
| 5 | 2 | |
| 6 | 8 | |
| 7 | 4 | |
| 8 | В/Л | Регулировка высокой/низкой выходной мощности; Оставьте открытым для высокой выходной мощности, от низкого уровня до низкой выходной мощности. |
| 9 | СПКЕН | Индикация приема сигнала. Контакт, обычно низкого уровня, становится высоким после приема сигнала. |
| 10,11,13,21 | Земля | Открытая заземляющая площадка |
| 12 | МУРАВЕЙ | Выход для радиочастотного сигнала, внешнее подключение антенны с сопротивлением 50 Ом |
| 14,15 | СПК | Выход для аудио, внешний динамик с сопротивлением 8 Ом/2 Вт |
| 16,17 | ОБЪЕМ | Регулятор громкости звука, внешнее подключение, поворотный резистор 100 кОм |
| 18 | RXD | RXD модуля для UART, подключите к TXD снаружи модуля |
| 19 | TXD | TXD модуля для UART, подключите к RXD снаружи модуля |
| 20 | ПТТ | PTT модуля рации, оставить открытым или «1» — Rx, «0» — TX, режим приема по умолчанию |
| 22 | ВКЦ | Внешнее подключение Положительное питание 3,3~5 В. |
| 23 | CS | «0» — спящий режим, «1» — нормальная работа, нормальный режим работы по умолчанию |
