SA878: Встроенный модуль рации мощностью 2 Вт с кварцевым генератором TCXO
SA878 представляет собой экономичный интегрированный профессиональный модуль рации со встроенным высокоскоростным микроконтроллером, высокопроизводительным чипом радиочастотного приемопередатчика и усилителем мощности RF, а также обеспечивает стандартный последовательный порт для связи с модулем, так что соответствующие параметры модуля можно установить быстро и легко. Функциональный контроль. Пользователям достаточно подключить к этому модулю аудиоусилитель, микрофон и динамик, чтобы он работал как небольшая рация. Упрощенный интерфейс и сверхмалый размер делают этот модуль широко доступным, и его можно легко и быстро встроить в различные портативные устройства для повышения общей производительности терминальных продуктов.
| Параметр | Условия испытания | Мин | Тип. | Макс | Единица |
| Источник питания | 3.3 | 4.2 | 5,5 | В | |
| Диапазон рабочих температур | -30 | 25 | 70 | ℃ | |
| Текущее потребление | |||||
| Ток сна | ≤1 | ЮА | |||
| Ток приема | 60 | мА | |||
| Ток передачи (высокая мощность) | 900 | 950 | мА | ||
| Ток передачи (низкая мощность) | 450 | 550 | мА | ||
| Передача радиочастотных параметров | |||||
| Диапазон частот | УВЧ | 400 | 480 | МГц | |
| Мощность передачи (высокая мощность) | @VCC=4,0 В | 31 | 32,5 | 33 | дБм |
| Мощность передачи (низкая мощность) | 24 | 25 | 26 | дБм | |
| Частота модуляции | @1,5 кГц/2,5 кГц Смещение частоты | 10 | мВ | ||
| Искажение модуляции звука | @1,5 кГц/2,5 кГц Смещение частоты | 2 | 5 | % | |
| Соотношение Сигнал-Шум | @1,5 кГц/2,5 кГц Смещение частоты | 38 | 40 | 45 | дБ |
| мощность соседнего канала | @ смещение 12,5 тыс. | -60 | дБн | ||
| Частота модуляции CTCSS | 0,35 | 0,5 | 0,75 | КГц | |
| Получение радиочастотных параметров | |||||
| Получение чувствительности | Коэффициент выходного голосового сигнала 13 дБ | -124 | дБм | ||
| Получение ОСШ | @1,5 кГц Смещение частоты | 45 | 50 | дБ | |
| Амплитуда аудиовыхода | 700 | мВ | |||
| Сопротивление аудиовыхода | 200 | Ом | |||
| Тип | Аналоговая рация |
| Выходная мощность | 2 Вт |
Особенности модуля рации SA878
- Диапазон УВЧ 400~480 МГц
- Передача, прием, независимая от частоты
- Полоса пропускания 12,5 кГц
- Индикация уровня сигнала RSSI
- Открытая дистанция 5 километров.
- Высокая чувствительность приема: -124 дБм
- Высокоинтегрированный малый объем
- 38-уровневый аналоговый субаудиокод CTCSS
- 166-уровневая положительная фаза, инвертированный цифровой субаудио CDCSS
- 8-уровневое шумоподавление
- 8-уровневая регулировка громкости
- Варианты высокой и низкой мощности (1,6 Вт/8 Вт)
- Широкий рабочий диапазон напряжения 3,3-5,5 В.
- Встроенный EEPROM, данные сохраняются даже при выключенном питании.
- Стабильный с кристаллом TCXO 1 ppm
Применение модуля рации SA878
- Маленькая рация
- Игнорируйте систему внутренней связи
- Построение системы общественной безопасности
- Товары для спорта на открытом воздухе
- Система аудиомониторинга

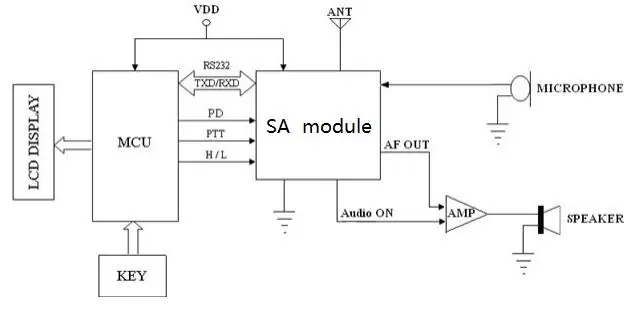

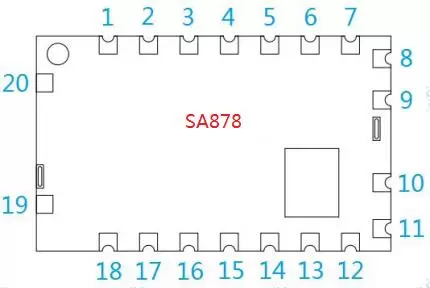

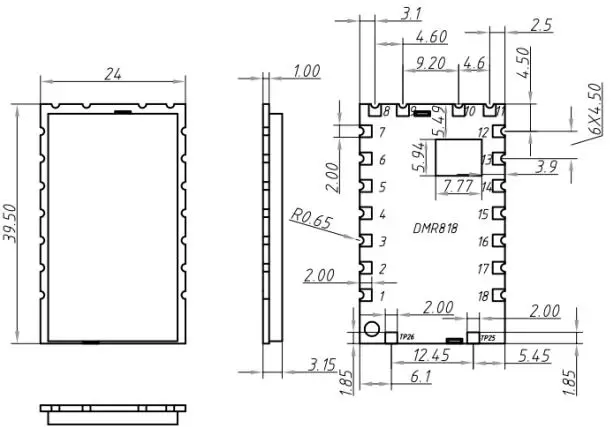

| № контакта. | Имя контакта | Состояние ввода/вывода |
| 1 | MIC_IN | Микрофон или линейный вход |
| 2 | TXD | TXD модуля и подключение к внешнему RXD |
| 3 | прием | RXD модуля и подключение к внешнему TXD |
| 4, 5, 6 | Северная Каролина | Не подключено |
| 7 | МУРАВЕЙ | подключить антенну 50 Ом |
| 8, 9, 10 | Земля | Заземление |
| 11 | ВКК | Подключите питание положительное |
| 12 | П/Л | контроль высокой/низкой выходной мощности; Оставьте открытым для высокой выходной мощности, от низкого уровня до низкой выходной мощности. (Обратите внимание: этот контакт НЕ может быть подключен к VDD или высокому уровню выхода cmos) |
| 13 | CS | Управление выключением питания, «0» для режима пониженного энергопотребления; «1» для нормальной работы; Режим выключения по умолчанию |
| 14 | РТТ | Вход модуля, управление передачей/приемом, «0» заставляет модуль перейти в состояние TX; и «1» в состояние Rx |
| 15 | +3,3 В | Выходное напряжение 3,3 В, можно подключить к нагрузке 50 мА. |
| 16 | LINE_OUT | Аудиовыход (от 200 мВ до 1400 мВ, может быть установлен с помощью программного обеспечения) |
| 17 | Северная Каролина | Не подключено |
| 18 | СПКЕН | Вывод индикации приема сигнала (может внешне управлять усилителем мощности звука), активный высокий уровень, низкий уровень по умолчанию |
| 19, 20 | Земля | Заземление |
