SA326: Беспроводной аудиомодуль с низкой задержкой и высокой точностью воспроизведения
NiceRF выпустила новый высококачественный беспроводной аудиомодуль SA326 с малой задержкой, дальностью передачи и высокой частотой дискретизации. Продукты серии SA326 разделены на модуль передатчика SA326-TX и модуль приемника SA326-RX. Этот продукт представляет собой прикладную плату для модулей SA316-TX и SA316-RX. Он может работать после включения. Вы также можете напрямую установить частоту модуля с помощью программного обеспечения для ПК. , Размер звука и другие параметры значительно упрощают разработку пользователя, этот продукт широко используется в случаях с относительно высокими требованиями к качеству звука.
Параметр | Условия испытаний | Мин . | Тип . | Макс . | Единица |
Диапазон рабочего напряжения | 3.3 | 4.2 | 6 | В | |
Диапазон рабочей температуры | -20 | 25 | 60 | ℃ | |
Диапазон рабочих частот | @УВЧ | 500 | 980 | МГц | |
@ОВЧ | 160 | 270 | МГц | ||
Задержка передачи и приема звука | 4 | РС | |||
Скорость передачи данных последовательного порта | 9600 | б/с | |||
Текущее потребление | |||||
Ток сна ( SA326-RX) | < 45 | ты А | |||
Ток сна ( SA326-TX) | < 45 | ты А | |||
Получить ток ( SA326-RX) | @VCC= 4,2 В | < 1 40 | мА | ||
Ток эмиссии ( SA326-TX ) | < 1 20 | м А | |||
Передача параметра | |||||
Мощность передачи | @VCC= 4,2 В | 9 | 1 0 | 11 | дБм |
Полоса излучения ( BW) | 300 | КГц | |||
Коэффициент мощности соседнего канала ( ACPR ) | @600 кГц | -6 0 | дБ с | ||
Максимальное входное напряжение микрофона | 0. 3 | 1. 5 | Врмс | ||
Диапазон звуковых частот | 20 | 20 тысяч | Гц | ||
Получить параметры | |||||
Получение чувствительности | - 96 | дБм | |||
Амплитуда аудиовыхода (дифференциальная) | 400 | м В среднеквадратичное значение | |||
Сопротивление аудиовыхода | 600 | Ом | |||
Отношение сигнал/шум (SNR) | @1 кГц | 86 | дБ | ||
Суммарные гармонические искажения (THD) | @48K Частота дискретизации | 0,07 | % | ||
| Тип | Беспроводное аудио |
| Выходная мощность | 10мВт |
Особенности беспроводного аудиомодуля SA326
- Диапазон частот УВЧ: 500 МГц/868/915 МГц, Диапазон частот УВЧ: 500–980 МГц, Диапазон частот УКВ: 160–270 МГц
- Дальность передачи составляет 200 метров на открытой местности.
- Чувствительность приема: -96 дБм
- Отношение аудиосигнала к шуму: 86 дБ
- Частотная характеристика: 20 Гц-20 кГц
- Задержка от входа микрофона до аудиовыхода составляет менее 3 мс.
- Метод цифровой модуляции: pi/4 DQPSK
- Занимаемая полоса пропускания: <300 кГц
- Скорость передачи: 204,8 тыс. выборок в секунду
- Частота дискретизации: 48 кГц
Применение беспроводного аудиомодуля SA326
- Проводные колонки становятся беспроводными колонками
- беспроводной микрофон
- Беспроводные наушники
- Высококачественная беспроводная передача звука

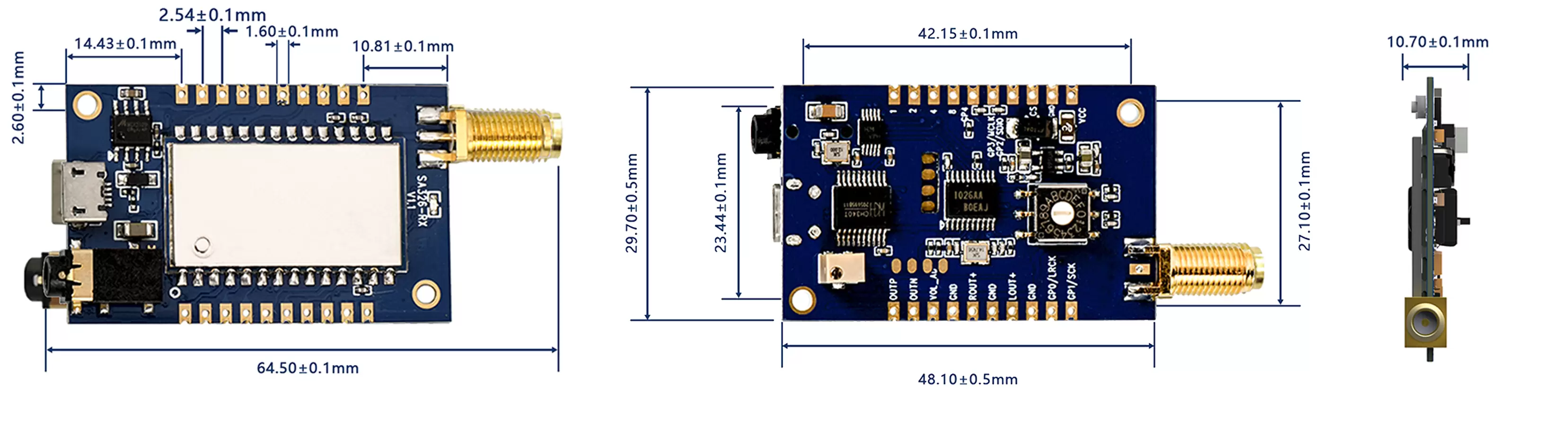

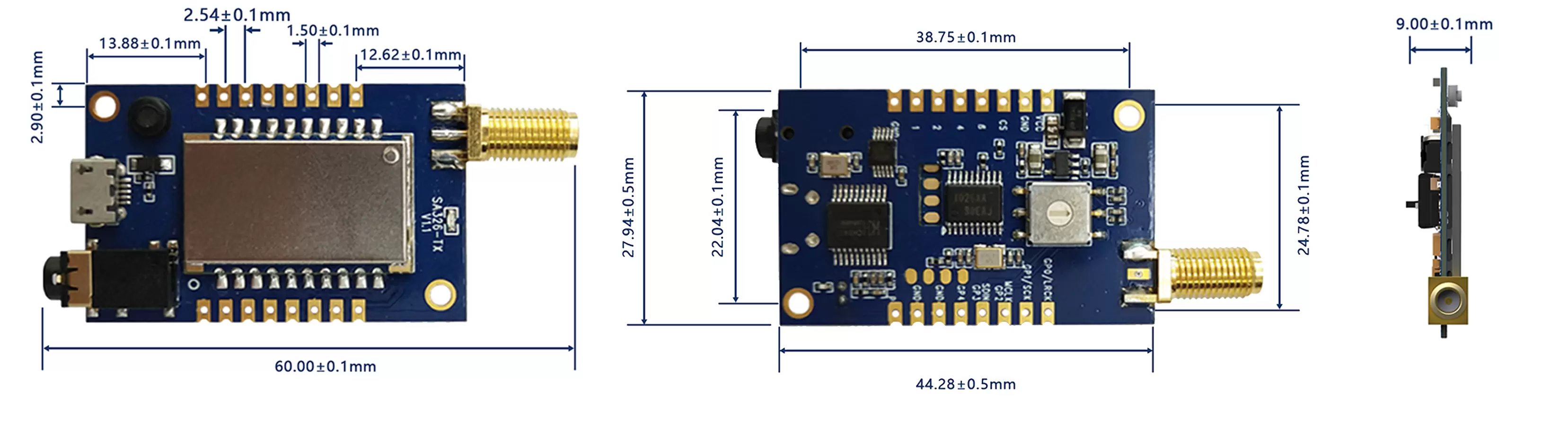

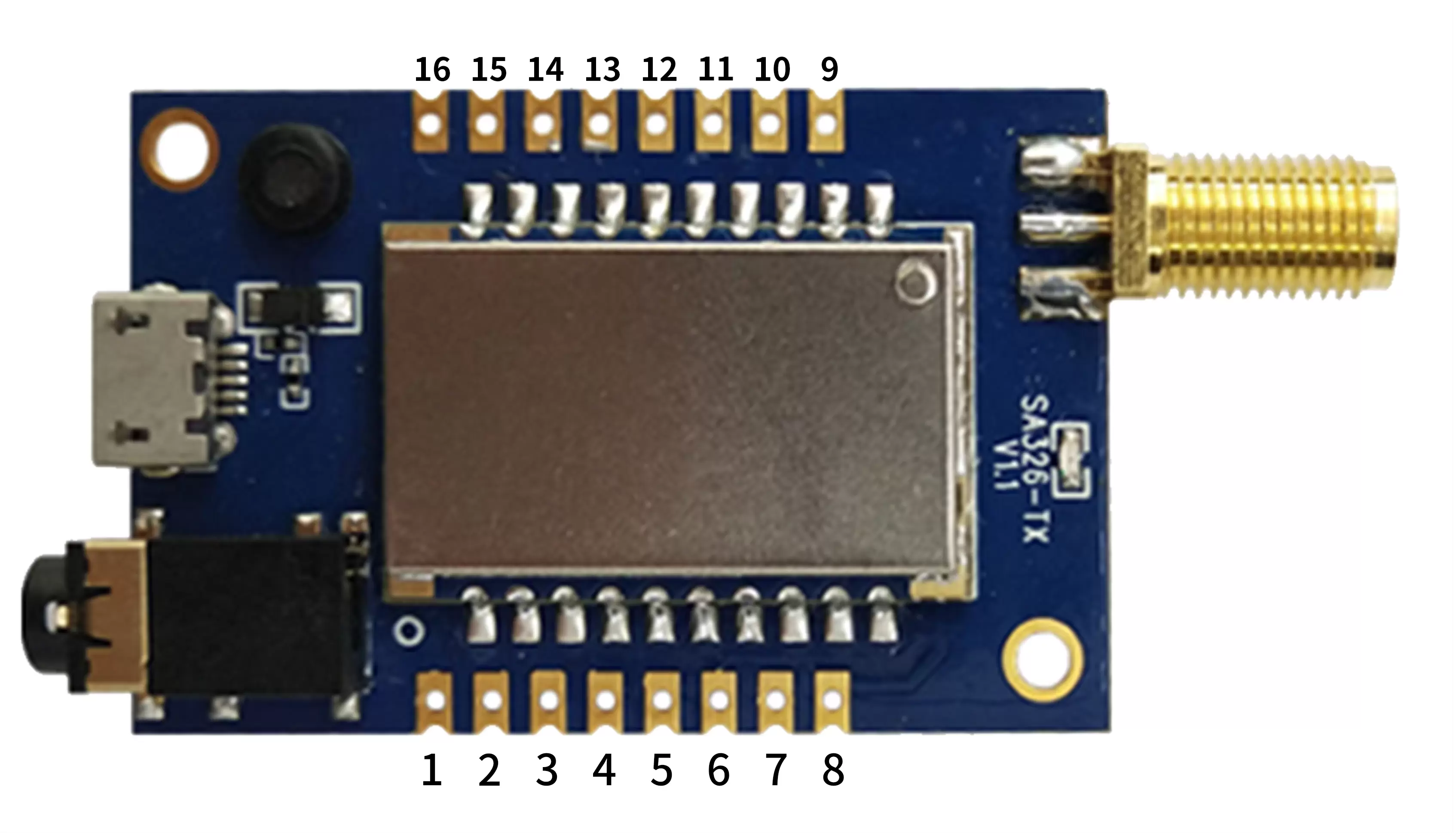

SA326-TX
SA326-RX
SA326-TX
| № контакта. | Имя контакта | ввод/вывод | Стандарт уровня | Описание |
| 1 | Земля | 0 | Подключите отрицательный полюс источника питания | |
| 2 | 1 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, первая цифра, выход по умолчанию «1». |
| 3 | 2 | я | 0-3,3 В | Частота 16-канального кодирования 8421, второй бит, выход по умолчанию «1». |
| 4 | 4 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, 4-й бит, выход по умолчанию «1» |
| 5 | 8 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, 8-й бит, выход по умолчанию «1» |
| 6 | CS | ввод/вывод | 0-3,3 В | Внутренне подключен к EN LDO, отключите спящий режим, внутреннее подтягивание, выход по умолчанию «1». |
| 7 | Земля | 0 | Подключите отрицательный полюс источника питания | |
| 8 | ВКК | 3,3-6 В | Положительный полюс внешнего источника питания. (Типичное значение 4 В) | |
| 9 | GPIO0 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO0 SA316-TX, при использовании режима I2S его можно настроить как LRCK. |
| 10 | GPIO1 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO1 SA316-TX, при использовании режима I2S его можно настроить как SCK. |
| 11 | GPIO2 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO2 SA316-TX, при использовании режима I2S его можно настроить как MCLK. |
| 12 | GPIO3 | ввод/вывод | 0-3,3 В | Подключитесь к GPIO3 SA316-TX, его можно настроить как SDIN при использовании режима I2S. |
| 13 | GPIO4 | я/0 | 0-3,3 В | GPIO4 со встроенным аудиочипом |
| 14, 15 | Земля | 0 | Подключите отрицательный полюс источника питания | |
| 16 | MIC_P | я | Положительная клемма входа микрофона (наилучший сигнал менее 300 мВ (среднеквадратичное значение)) |

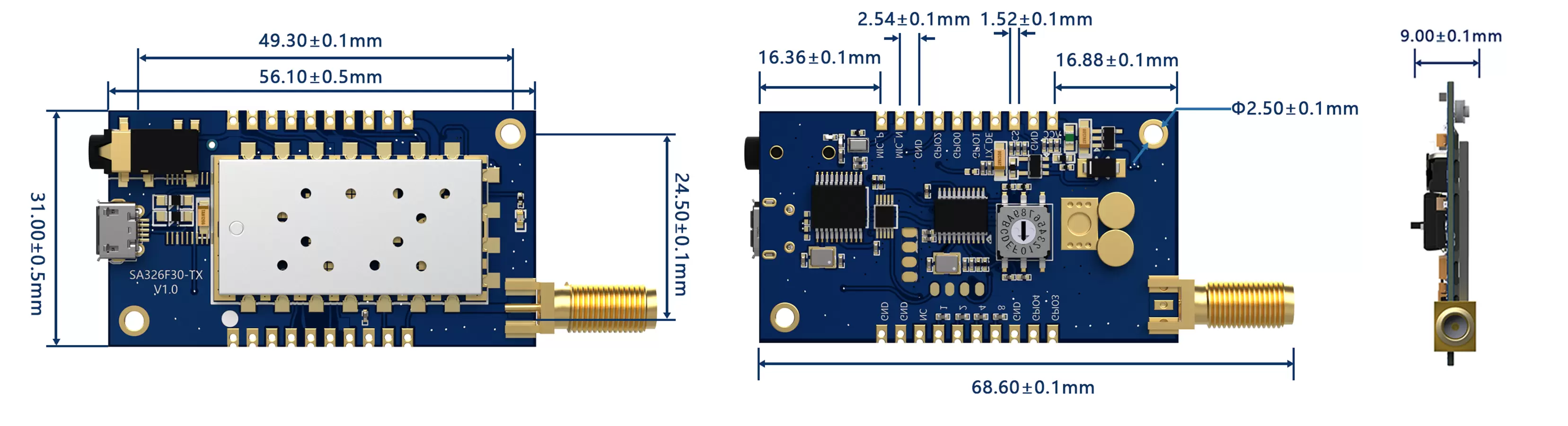

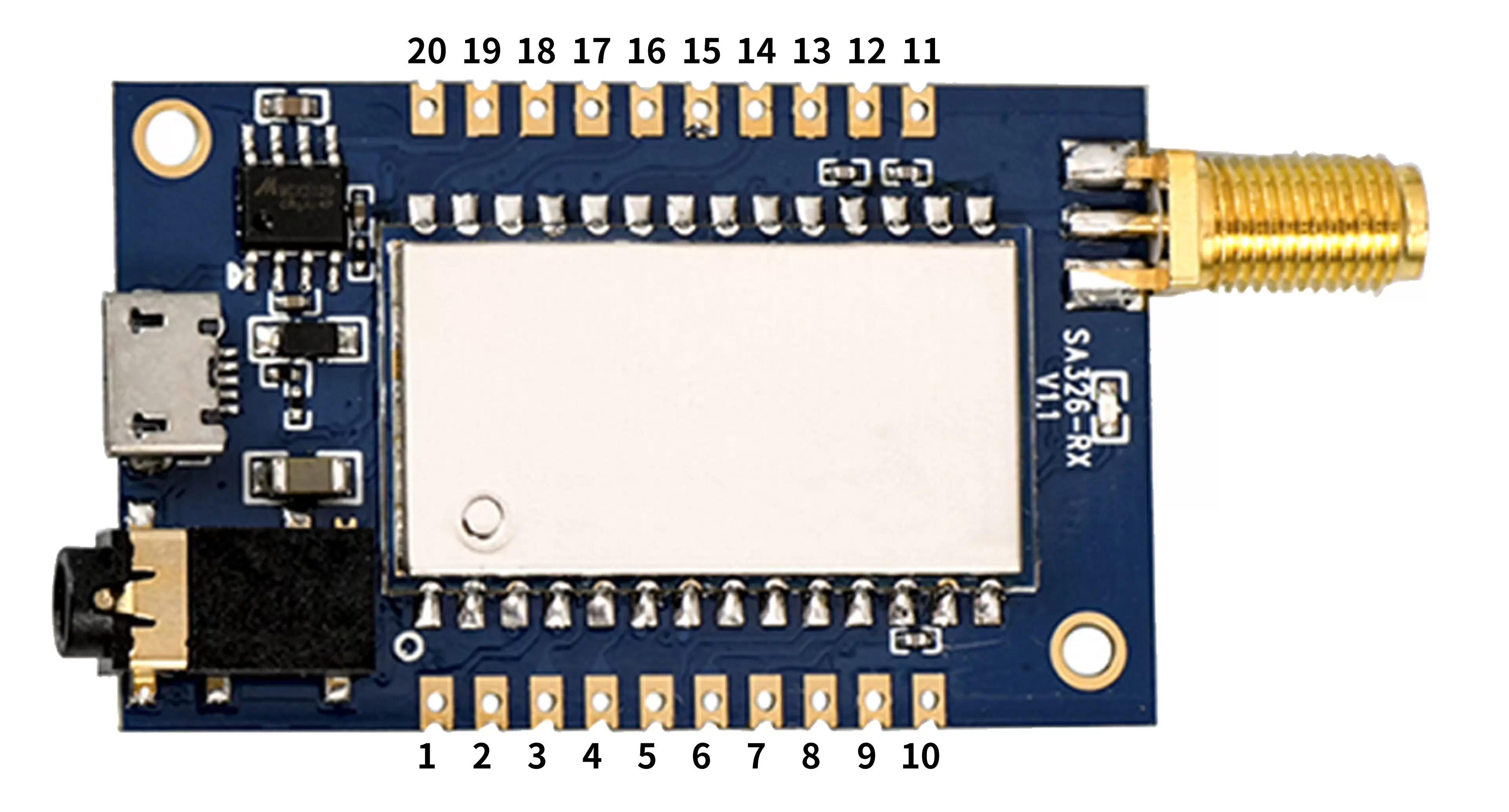

SA326-RX
| № контакта. | Имя контакта | ввод/вывод | Стандарт уровня | Описание |
| 1 | 1 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, первая цифра, выход по умолчанию «1». |
| 2 | 2 | я | 0-3,3 В | Частота 16-канального кодирования 8421, второй бит, выход по умолчанию «1». |
| 3 | 4 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, 4-й бит, выход по умолчанию «1» |
| 4 | 8 | я | 0-3,3 В | Частота 16-канальная кодировка 8421, 8-й бит, выход по умолчанию «1» |
| 5 | GPIO4 | ввод/вывод | 0-3,3 В | Подключитесь к GPIO4 SA316-RX. |
| 6 | GPIO3 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO3 SA316-RX, его можно настроить как MCLK при использовании режима I2S. |
| 7 | GPIO2 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO2 SA316-RX, при использовании режима I2S его можно настроить как SDIO. |
| 8 | CS | ввод/вывод | 0-3,3 В | Внутренне подключен к EN LDO, отключите спящий режим, внутреннее подтягивание, выход по умолчанию «1». |
| 9 | Земля | я | 0 | Подключите отрицательный полюс источника питания |
| 10 | ВКК | я | 3,3-6 В | Положительный полюс внешнего источника питания. (Типичное значение 4 В) |
| 11 | GPIO1 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO1 SA316-RX, при использовании режима I2S его можно настроить как SCK. |
| 12 | GPIO0 | ввод/вывод | 0-3,3 В | Внутренне подключен к GPIO0 SA316-RX, при использовании режима I2S его можно настроить как LRCK. |
| 13 | Земля | я | 0 | Подключите отрицательный полюс источника питания |
| 14 | ЛУЛ ЛУТ+ | О | Подключитесь к LOUT+ SA316-RX, который может напрямую управлять наушниками. | |
| 15 | Земля | я | 0 | Подключите отрицательный полюс источника питания |
| 16 | МАРШРУТ+ | О | Подключитесь к ROUT+ SA316-RX, который может напрямую управлять наушниками. | |
| 17 | Земля | я | 0 | Подключите отрицательный полюс источника питания |
| 18 | VOL-ADJ | я | 3.33. 3,3 В | Штифт регулировки громкости, модуль подключен к регулируемому потенциометру 50 кОм, можно подключить внешний потенциометр. |
| 19 | СПКН | О | Выходной контакт усилителя мощности, внешний динамик 4 Ом или 8 Ом, 2 Вт. | |
| 20 | СПКП | О | Выходной контакт усилителя мощности, внешний динамик 4 Ом или 8 Ом, 2 Вт. |

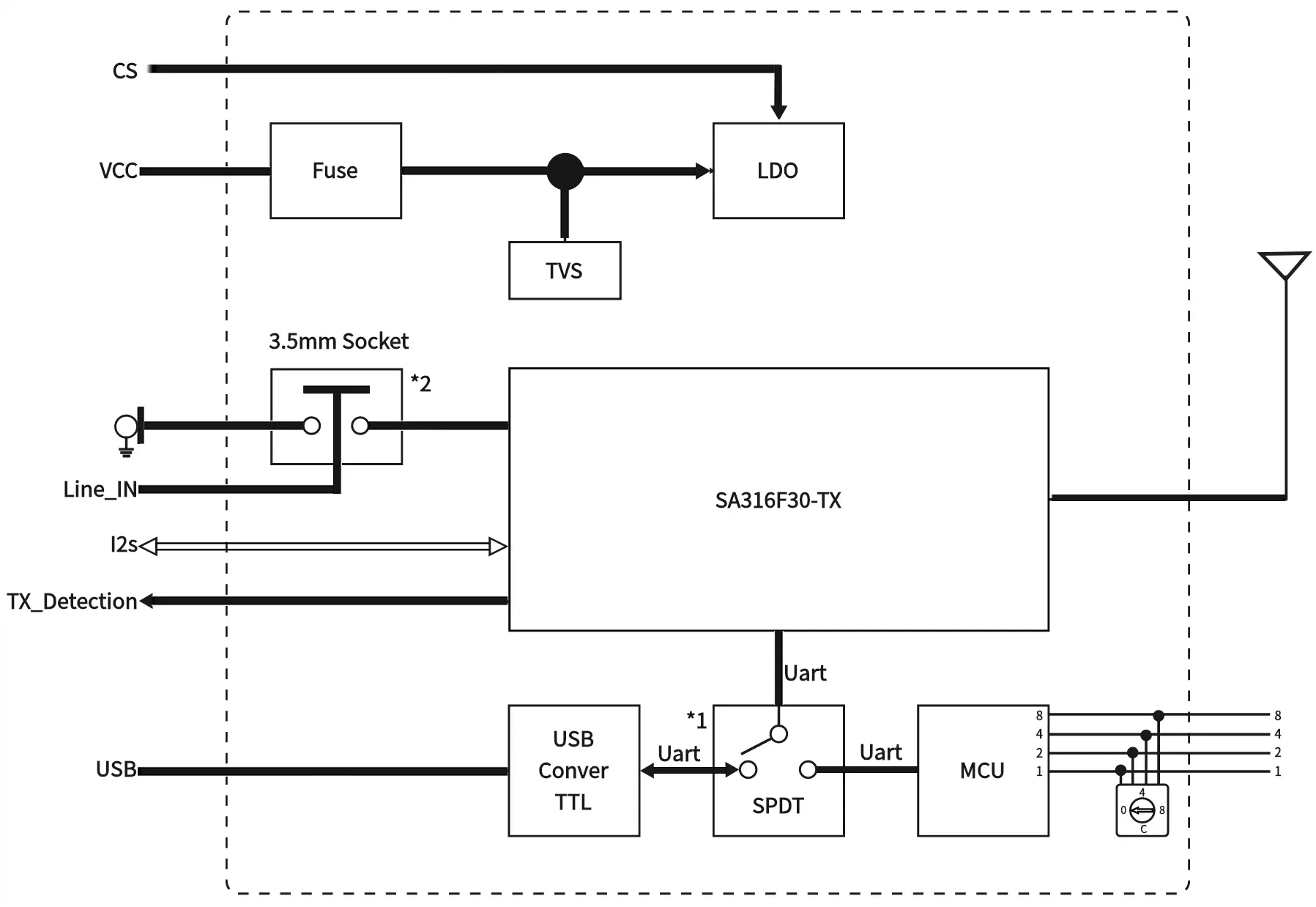

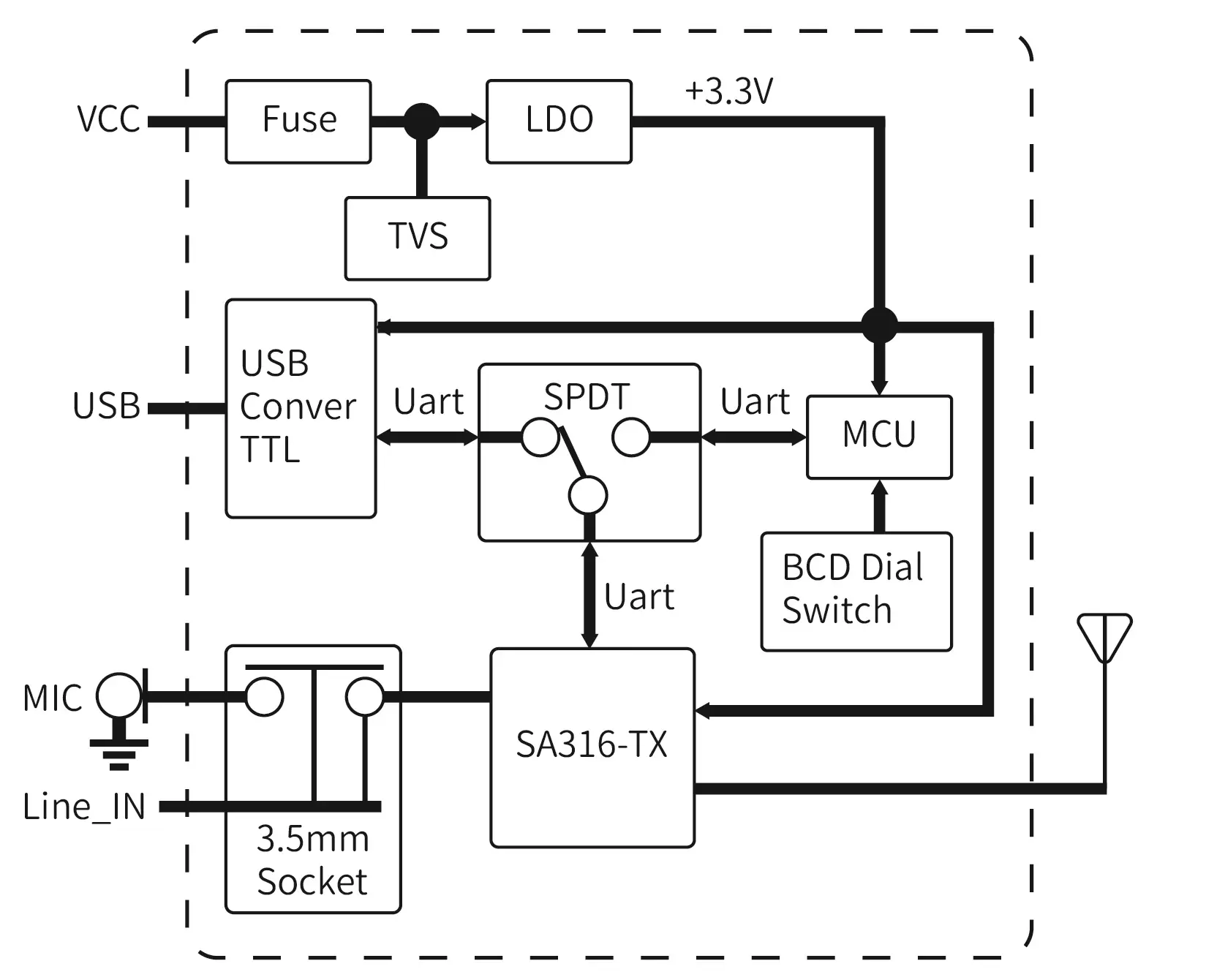

SA326-TX
SA326-RX
