SA618F22: 160 мВт 8K частота дискретизации полнодуплексный беспроводной аудио приемопередающий модуль
Тип: Беспроводное аудио
Сертификация: Другие
Выходная мощность: 160мВт

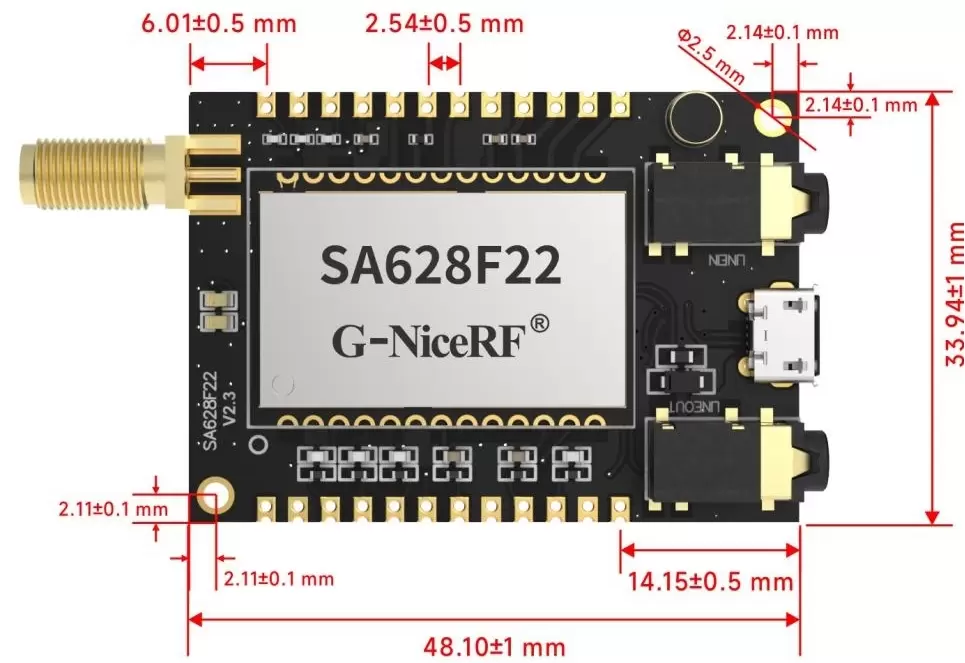

Размер (мм):48,1*33,9
ДОМ > Продукты > Беспроводные аудиомодули > SA628F22: частота дискретизации 8K, полнодуплексны...
SA628F22: частота дискретизации 8K, полнодуплексный беспроводной аудиомодуль
- SA628F22 — это полнодуплексный беспроводной голосовой модуль с ячеистой сетью. SA628F22 очень прост в использовании. Для начала работы достаточно подключить антенну, блок питания и динамик. Микрофон, аудиоусилитель, переключатель радиоканалов и регулятор громкости встроены в плату. SA628F22 имеет USB-интерфейс и специальное программное обеспечение для ПК. Модуль легко настраивается и позволяет принимать и передавать SMS с помощью программного обеспечения для ПК.
- Модуль SA628F22 оснащён встроенными высокоскоростными микроконтроллерами, высококачественным голосовым кодеком, высокопроизводительными радиочастотными чипами и усилителями. Этот беспроводной модуль использует чип LoRa новейшего поколения, отличающийся низким энергопотреблением, высокой дальностью связи и гибкой регулировкой частоты. SA628F22 имеет интерфейс I2S и аналоговый аудиоинтерфейс для различных применений. SA628F22 поддерживает полнодуплексную передачу SMS-сообщений.
- SA628F22 оснащен очень хорошим голосовым кодеком, который обеспечивает гораздо лучшее качество передачи голоса, чем у раций, представленных на рынке.
- SA628F22 поддерживает одновременную передачу и приём. Поддерживается до 8 устройств, передающих одновременно. Ограничений по приёму нет. Для расширения зоны действия доступна ячеистая сеть. Функцию ячеистой сети легко реализовать, настроив модули как узел, маршрутизатор или узел и маршрутизатор.
SA628F22 можно обновить по беспроводной связи (OTA) или с помощью последовательной связи.
SA628F22Pro добавляет к SA628F22 только модуль шумоподавления; все остальные функции остаются прежними.
- SA628F22/SA628F22Pro использует строго бессвинцовый процесс производства и тестирования, что соответствует стандартам ROHS и Reach.
СКАЧАТЬ
-
Инструмент настройки серии SA618 SA628 V1.3.rar -
Руководство по обновлению прошивки SA618 и SA628.pdf -
SA6x8_V1.5.rar
-
SA618 Руководство по настройке параметров SA628.pdf
-
SA628F22 Простой в использовании полнодуплексный беспроводной аудиомодуль V1.1.pdf
-
SA618 SA628 USB-драйвер.rar
-
Обновление серии SA6x8 Tool_EN V1.0.rar
| Параметры | Состояние | Мин. | Тип. | Макс. | Единица |
| Источник питания | 3.5 | 4 | 5.5 | В | |
| Рабочая температура | -30 | 25 | 70 | ℃ | |
| Потребление тока | |||||
| ток сна | 66 | uA | |||
| Ток RX | SA618F22 | 53 | мА | ||
| SA618F22Pro | 76 | ||||
| динамик @4 В, 8 Ом, 2 Вт | 450 | ||||
| Ток передачи (высокая мощность) | 4,2 В, при 22 дБм | 130 | мА | ||
| Параметры РЧ | |||||
| Рабочая частота | УВЧ | 420 | 510 | МГц | |
| Настраиваемая частота | 150 | 960 | МГц | ||
| Значение частоты по умолчанию для 16 каналов | УВЧ (интервал 1 МГц) | 440.125 | 455.125 | МГц | |
| Мощность передачи | По умолчанию: 22 дБм | 0 | 22 | дБм | |
| Вторая гармоника | -40 | дБм | |||
| Пропускная способность (BW) | 500 | КГц | |||
| Чувствительность приема | -117 | дБм | |||
| параметры голоса | |||||
| Чувствительность к модуляции | 10 | 100 | мВ | ||
| Отношение сигнал/шум (SNR) на приеме | 90 | дБ | |||
| Частотная характеристика | 60 | 3800 | Гц | ||
| Голосовой выход (линейный выход) | Нагрузка 16 Ом | 40 | мВт | ||
| Выходная мощность голоса (SPK+,SPK-) | Нагрузка 8 Ом | 2000 | мВт | ||
| Параметры задержки | 2канала | 80 | 100 | 120 | РС |
| 3канала | 120 | 160 | 180 | РС | |
| 4канала | 160 | 200 | 240 | РС | |
| 6 каналов | 240 | 300 | 360 | РС | |
| 8каналов | 320 | 400 | 480 | РС | |
| Тип | беспроводное аудио |
Функции
- Диапазон частот: 420–510 МГц (настраиваемый диапазон 150–960 МГц)
- USBИнтерфейс
- Конфигурация программного обеспечения ПК, простота эксплуатации
- 8 каналов полнодуплексной передачи данных/голоса
- Функция эхоподавления
- VOX и PTT
- Обновление OTA и серийного номера
- I2S Цифровой голос+аналоговый голос
- Линейный вход + микрофонный вход
- Ячеистая сеть, одновременный прием/передача
- Дальность передачи 1-3 км на открытой местности
- Высокая чувствительность приема: -117 дБм
- Низкое энергопотребление
Приложения
- Пожарная аварийная связь
- Метро, туннельное сообщение
- Система езды
- Высококачественная полнодуплексная рация
- система конференц-связи
- Создание системы общественной безопасности
- Система внутренней связи безопасности для особых сценариев
- Гарнитура-рация
- Рация для специального задания

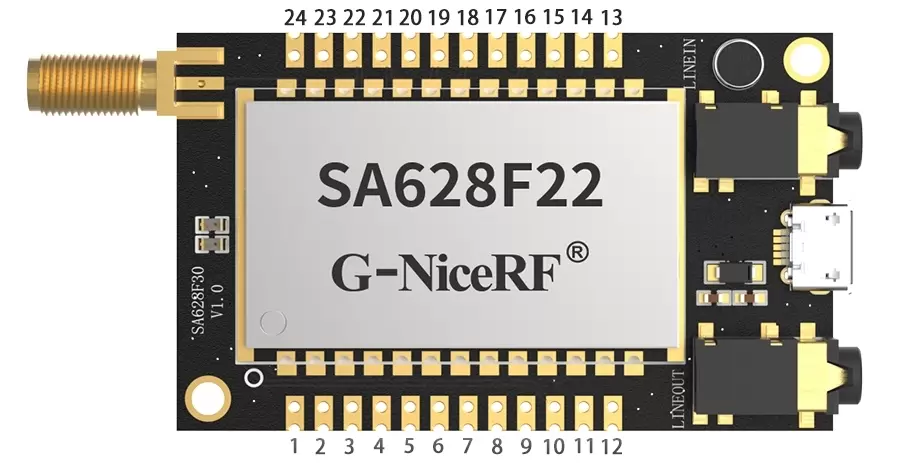

| Номер контакта | Имя пин-кода | Описание |
| 1 | ВКЦ | VCC(3,3-5,5 В) |
| 2,8,11,17 | Земля | Земля |
| 3 | СДИН | Внешний I2S(0-3,3 В) |
| 4 | БКЛК | Внешний I2S(0-3,3 В) |
| 5 | WS | Внешний I2S(0-3,3 В) |
| 6 | VOL-ADJ | Рекомендуется переменный резистор 50 кОм, см. *5 выше. |
| 7 | СД | Внешний I2S(0-3,3 В) |
| 9 | МКЛК | Внешний I2S(0-3,3 В) |
| 10 | CS | 0: сон, 1: работа, подтягивание изнутри. |
| 12 | ПТТ | Нажмите, чтобы говорить, 0: режим приёма, 1: режим передачи. Подтяните внутренний провод. |
| 13 | MIC_N | Подключен к внешнему микрофону. См. *3 выше. |
| 14 | MIC_P | |
| 15 | СПК+ | Подключите динамик 8 Ом 2 Вт |
| 16 | СПК- | |
| 18 | ЛИНИИ | Линейный выход, без усилителя, может работать на наушники и головные телефоны |
| 19 | Сдержанный | NC |
| 20 | LINEIN | Линейный вход, максимум 1 В RMS |
| 21 | 8 | Встроенный переключатель 16 радиочастотных каналов. Например, когда поворотный переключатель переключается на 11 -й канал , выходной сигнал (8, 4, 2, 1) выглядит следующим образом: 1011: 11-й канал. |
| 22 | 4 | |
| 23 | 2 | |
| 24 | 1 |
