STP200M: IIC-интерфейс, 3D-шагомер, модуль для измерения расстояния без запястья

STP200M - это модуль 3D-шагомера с функциональным набором микросхем IC, который включает в себя G-сенсор и MCU. Он использует стандартный интерфейс IIC, с 3D-датчиком MEMS (G-сенсор) и высокой точностью алгоритма 3D-шагомера, он может обеспечить точный шагомер в любом направлении. Этот набор микросхем имеет характеристики небольшого размера, низкого энергопотребления и т. д. Стандартный цифровой интерфейс I2C гарантирует, что он может быть легко встроен в различные виды функциональных систем шагомера.
★Примечание: Алгоритм нашего шагомера настраивается в соответствии с требованиями заказчика. Мы можем предоставить шагомер для обуви, шагомер настольного класса и шагомер-браслет для ношения на запястье, шагомер для ношения на талии и шагомер для помещения в карман. Пожалуйста, четко укажите при покупке.

СКАЧАТЬ

Специальная функция	Модуль шагомера

Характеристики модуля 3D-шагомера STP200M

Контакты модуля 3D-шагомера STP200M

Номер контакта	Имя пин-кода	Описание
1	Земля	Подключите заземление
2	Земля	Подключите заземление
3	ВКЦ	Подключите положительное питание 2,3-3,6 В
4	Земля	Подключите заземление
5	ССК	Выход тактовой частоты I2C
6	ПДД	Вывод данных I2C
7	ШАГ	Выходной импульсный штифт

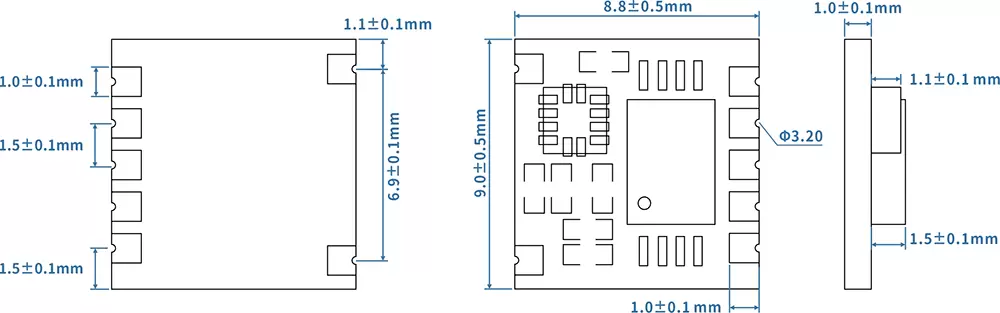

Механические размеры модуля 3D-шагомера STP200M
