STP201M: Модуль 3D-шагомера с интерфейсом IIC на запястье

STP201M — это модуль 3D-шагомера с функциональным набором микросхем, который включает в себя G-сенсор и микроконтроллер. Он принял стандартный интерфейс IIC, с 3D-датчиком MEMS (датчик G) и высокой точностью алгоритма 3D-шагомера, он может точно отображать шагомер в любом направлении. Этот набор микросхем имеет небольшой размер, низкое энергопотребление и т. д. Стандартный цифровой интерфейс I2C гарантирует, что его можно легко встроить в различные функциональные системы шагомеров.
★Примечание: Алгоритм нашего шагомера настраивается в соответствии с требованиями заказчика. Мы можем предоставить шагомер для обуви, шагомер настольного класса и шагомер-браслет для ношения на запястье, шагомер для ношения на поясе и шагомер для ношения в кармане. Пожалуйста, четко укажите при покупке.

СКАЧАТЬ

Специальная функция	Модуль шагомера

Функции

Определение контактов STP201M

№ контакта.	Имя контакта	Описание
1	Земля	Подключите заземление
2	Земля	Подключите заземление
3	ВКК	Подключите положительную мощность 2,3-3,6 В.
4	Земля	Подключите заземление
5	ССК	Тактовый выход I2C
6	ПДД	Вывод данных I2C
7	ШАГ	Импульсный выходной контакт

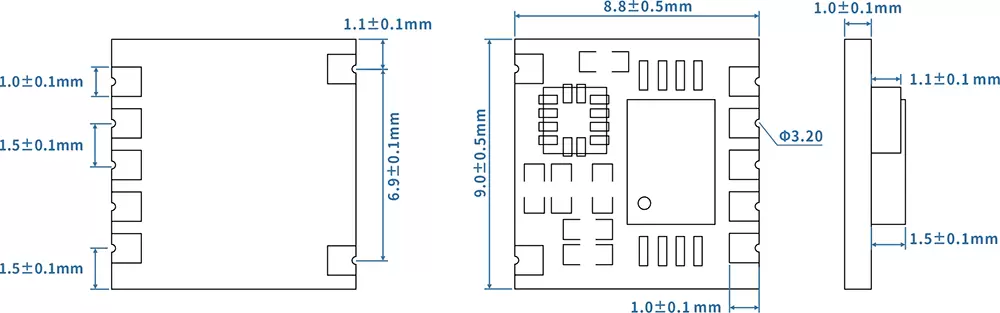

STP201M Механические размеры
