STX882PRO: модуль передатчика ASK мощностью 100 мВт

STX882PRO — это компактный сверхмощный модуль передатчика ASK с низким уровнем гармоник. Он отличается высокой стабильностью и низкой стоимостью. При напряжении питания 3,6 В мощность передачи достигает 50 мВт. В настоящее время на рынке представлен модуль передатчика ASK с таким же напряжением. Модуль можно напрямую подключить к микроконтроллеру, что делает его более удобным для разработчиков беспроводных устройств.
STX882PRO производится и тестируется строго с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.
Модуль передатчика ASK STX882PRO имеет сертификацию ROHS.

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Условия эксплуатации
Напряжение питания	1.2	3.0	6.0	В
Диапазон рабочих температур	-20	25	70	℃
Текущее потребление
Ток передачи		34		мА	@3.3V,15dBm
ток сна		≤0,01		uA	@DATA как низкий уровень
Параметры РЧ
Диапазон частот	433.82	433.92	434.02	МГц	@433MHz
Диапазон частот	314.9	315	315.1	МГц	@315MHz
Мощность ВЧ	12	13	13.5	дБм	при 2,4 В
	14	15	15.5	дБм	@3В
	19.5	20	20.5	дБм	@5В
Скорость воздуха	0.1		9.6	Кбит/с

Модуляция	ПРОСИТЬ
Частота	315 МГц, 433 МГц

Характеристики модуля передатчика ASK STX882PRO

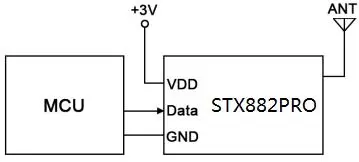

Схема применения беспроводного модуля STX882PRO

Определение контактов беспроводного модуля STX882PRO.

Номер контакта	Определения контактов	Описание
1	МУРАВЕЙ	Антенный вход
2	ДАННЫЕ	Ввод данных
3	ВКЦ	Положительный источник питания
4	Земля	Подключено к заземлению

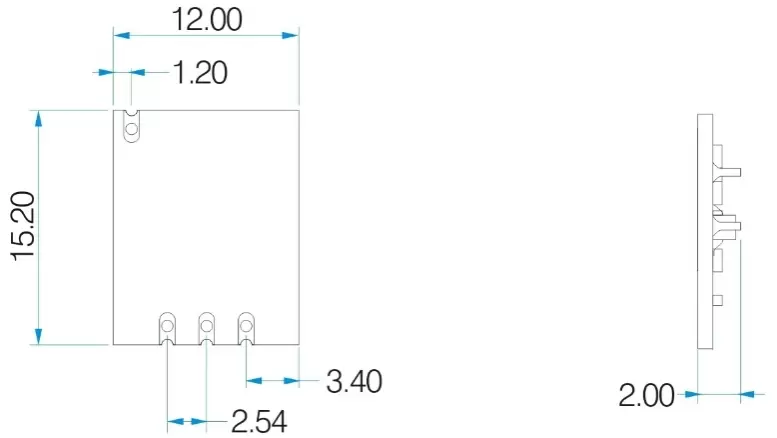

Механические размеры беспроводного модуля STX882PRO.

Механические размеры модуля передатчика ASK STX882PRO
