STX882: Низкая стоимость и высокая мощность: модуль передатчика ASK 315/433 МГц.

STX882 - это небольшой размер, высокая мощность, низкая стоимость и низкая гармония, модуль передатчика ASK 315/433 МГц, который обладает высокой стабильностью и ценовыми характеристиками. Его мощность составляет до 50 мВт при напряжении 3,6 В и до 100 мВт при напряжении 5,0 В. STX882 — это модуль ASK с самой высокой передаваемой мощностью по сравнению с другими передатчиками ASK на рынке с напряжением 3,6 В. Он прост в использовании и может быть напрямую подключен к микроконтроллеру.
STX882 производится и тестируется строго с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Параметр	Мин.	Тип.	Макс.	Единица	Состояние
Условия эксплуатации
Напряжение питания	1.2	3.0	6.0	В
Диапазон рабочих температур	-20	25	70	℃
Текущее потребление
Ток передачи		34		мА	@3,3 В, 15 дБм
Ток сна		≤0,01		ЮА	@DATA на низком уровне
РЧ параметры
Частотный диапазон	433,82	433,92	434.02	МГц	@433 МГц
Частотный диапазон	314,9	315	315,1	МГц	@315 МГц
Радиочастотная мощность	12	13	13,5	дБм	@2,4 В
	14	15	15,5	дБм	@3В
	19,5	20	20,5	дБм	@5 В

Модуляция	ПРОСИТЬ
Частота	315 МГц, 433 МГц

Особенности модуля передатчика ASK STX882

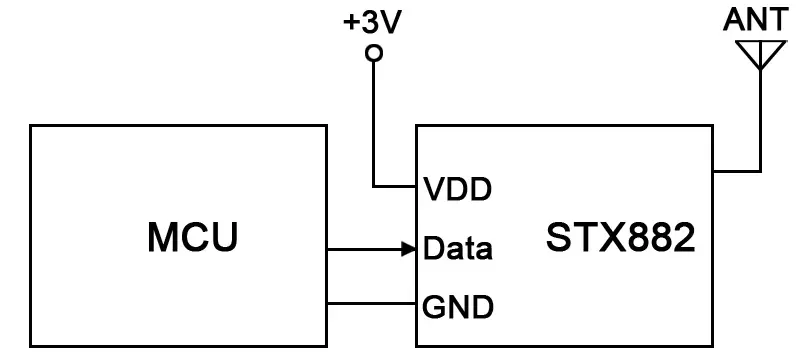

Типичная схема применения модуля передатчика ASK STX882 433 МГц

Контакты модуля передатчика ASK 315 МГц STX882

Номер контакта	Определения выводов	Описание
1	МУРАВЕЙ	Антенный вход
2	ДАННЫЕ	Ввод данных
3	ВКК	Положительный источник питания
4	Земля	Подключен к заземлению

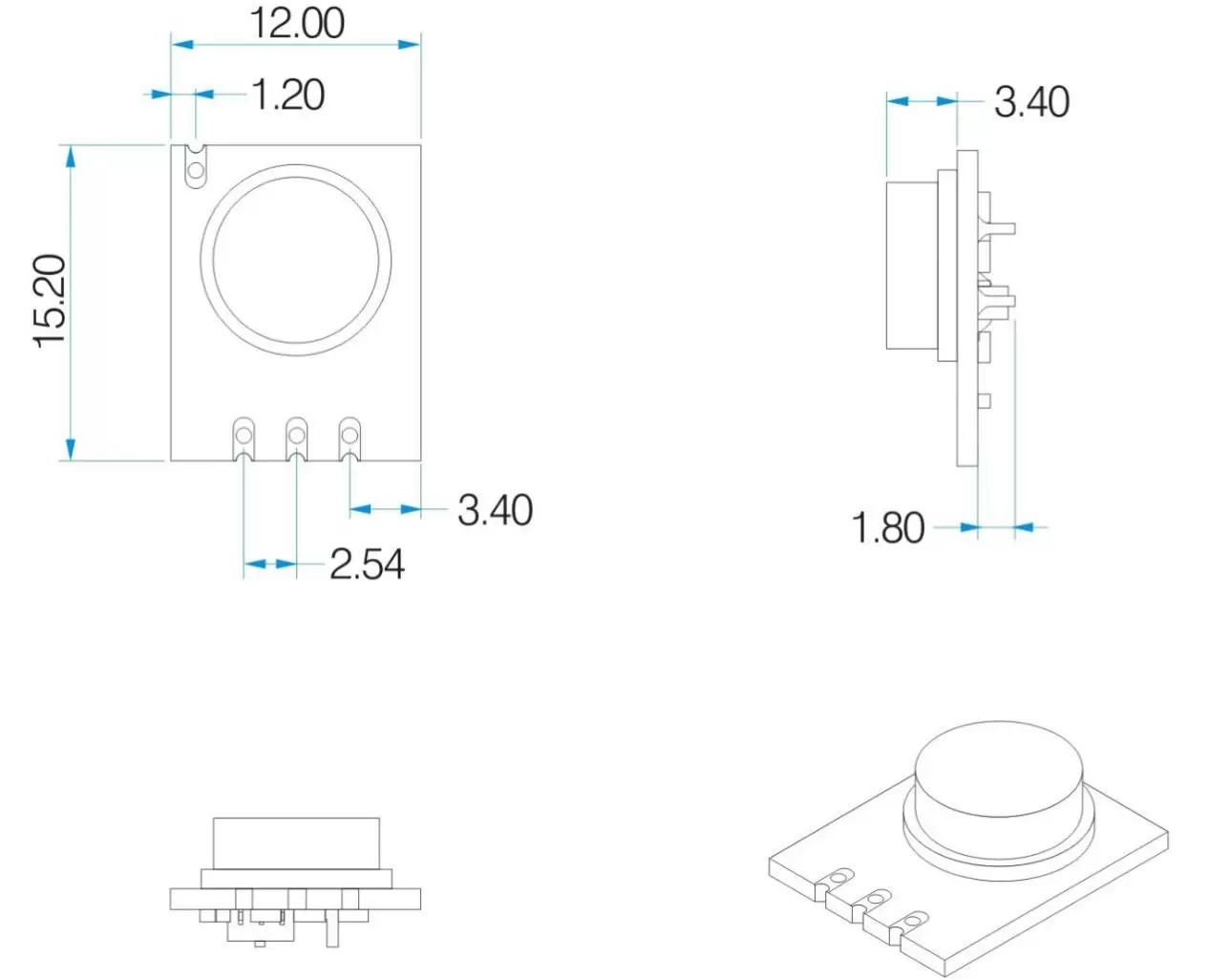

Механические размеры модуля передатчика ASK STX882 315 МГц
