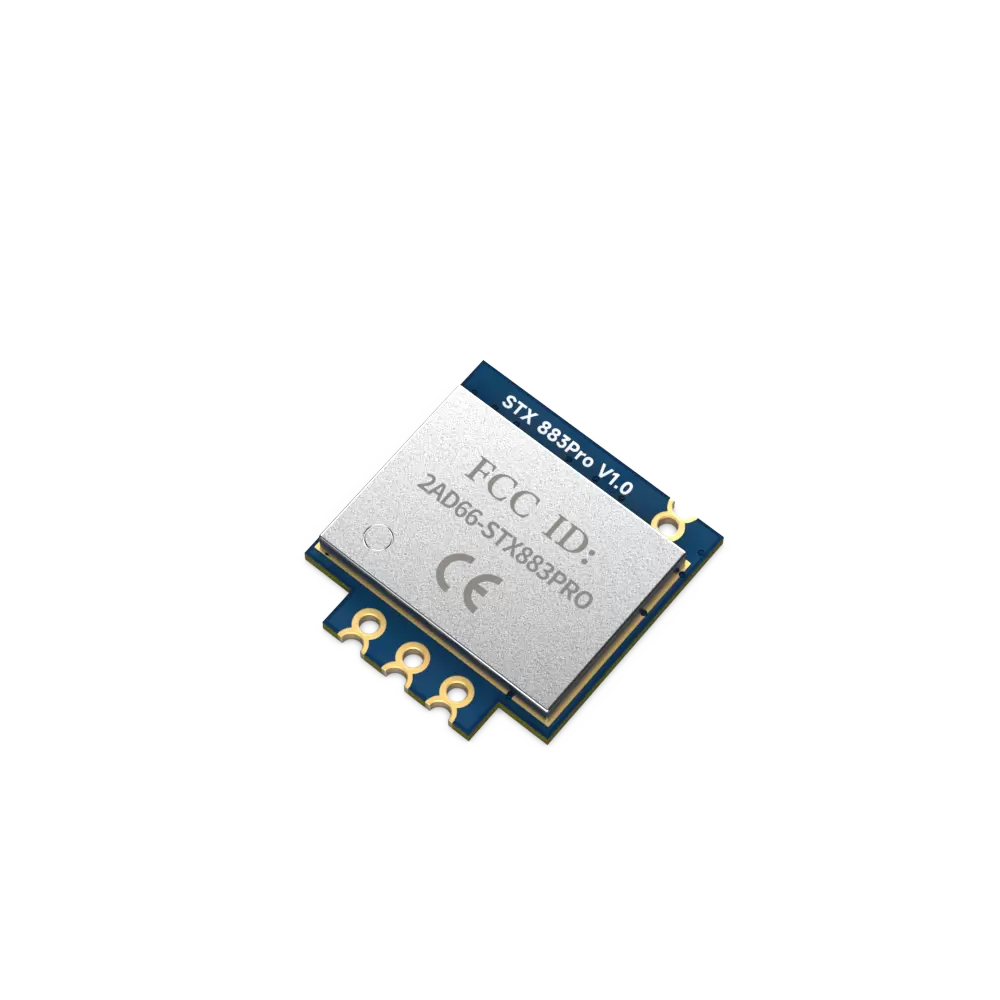

STX883PRO: 433 МГц высокая мощность CE-Red & FCC Certified Module передатчика модуля передатчика

STX883PRO-это ультратонкий модуль передатчика с малым размером, низкоизгодимый модуль 433 МГц, который может быть сертифицирован с помощью FCC ID/CE-Red/IC ID и т. Д. Использует конструкцию чипа, что значительно улучшает стабильность продукта. Порт данных модуля может быть непосредственно подключен к микрокомпьютеру, так что разработка беспроводных продуктов является более удобной и быстрее.
Модуль передатчика STX883PRO ASK получил сертификаты CE-Red и FCC ID.

СКАЧАТЬ

Параметр	Мин	Тип	Максимум	Единица	Состояние
Условия работы
Рабочий диапазон напряжений	1.2	3.0	5	V.
Температурное напряжение	-20	25	70	℃
Текущее потребление
TX ток		<20		магистр	@3,3 В, 10 дБм
Ток сна		≤0,01		UA	Когда @data низкий
Параметр RF
Частотный диапазон	433.82	433,92	434.02	МГц	@433 МГц
Передача мощности		10		DBM	@3.3v
Скорость передачи данных	0,1		5	Кбитч

Особенности 433 МГц Ask Transmetter STX883PRO

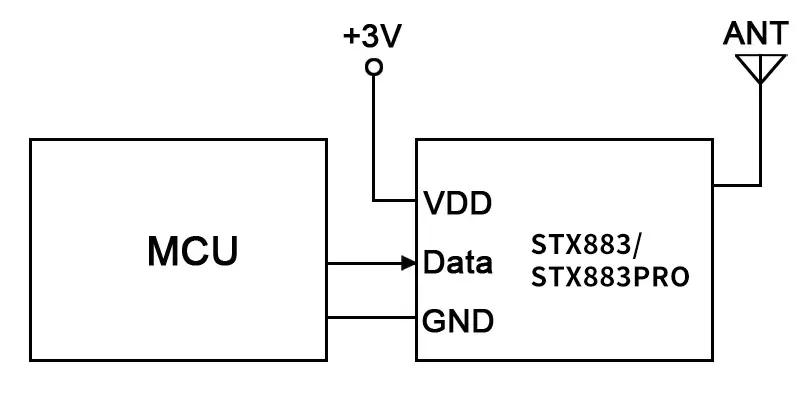

Типичная схема применения

Контакты 433 МГц запрашивают модуль передатчика STX883Pro

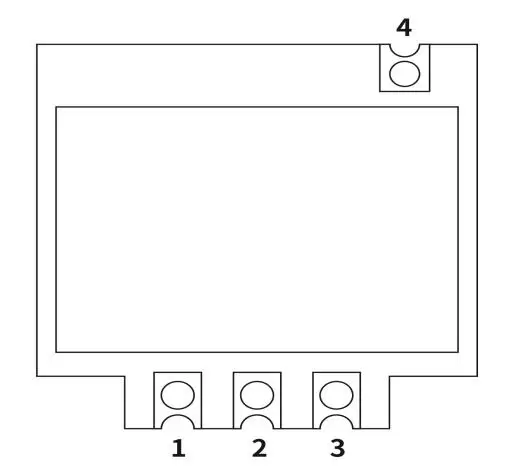

ОПРЕДЕЛЕНИЕ ПИН-кода

№ контакта.	Имя контакта	Описание
1	Земля	Силовое заземление
2	ВКК	Подключите плюс источника питания
3	ДАННЫЕ	Ввод данных
4	МУРАВЕЙ	Антенный вход

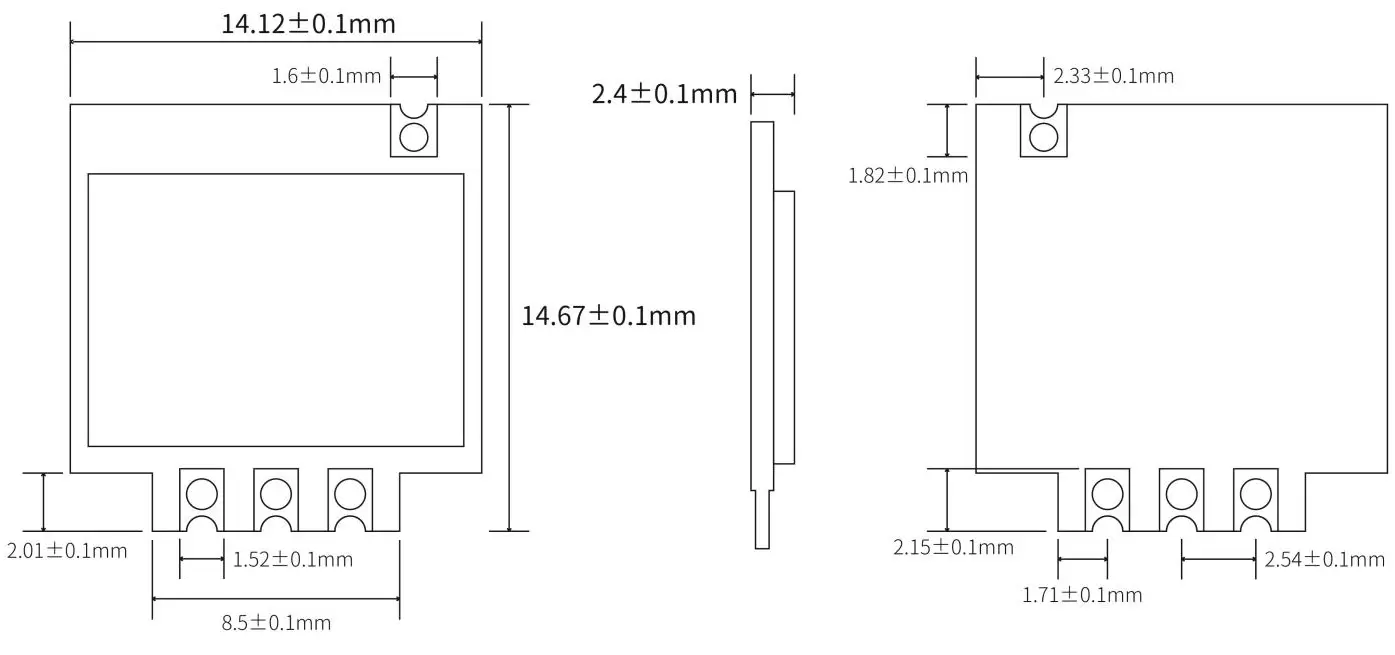

Механические размеры
