SRX882S: модуль микромощного супергетеродинного приемника 315/433 МГц

SRX882S — это новый супергетеродинный приёмник с диапазоном 315/433 МГц, выпущенный компанией NiceRF. Благодаря низкому энергопотреблению, широкому диапазону напряжений и высокой чувствительности он может использоваться с передатчиком ASK серии STX в компании NiceRF. Он соответствует стандартам ROHS, FCC, ETSI и CE. Модуль прост в использовании и может подключаться напрямую к микроконтроллеру.
SRX882S производится и тестируется строго с использованием бессвинцовой технологии и соответствует стандартам RoHS и Reach.

СКАЧАТЬ

Параметр	Мин.	ТП	Макс	Единица	Состояние
Условия эксплуатации
Напряжение питания	2.0	3	5.5	В
Диапазон рабочих температур	-30		80	℃
Время начала приема			3	РС	@433MHz
Потребление тока
Рабочий ток		<3		мА	@433MHz
Рабочий ток		<0,1		uA	@CS=0
Параметры радиочастот
Диапазон частот	433.82	433.92	434.02	МГц	@433MHz
Диапазон частот	314.9	315	315.1	МГц	@315MHz
Чувствительность		-107		дБм	@1Кбит/с
Скорость воздуха	0.1		9.6	кбит/с
Полоса пропускания приемника		200		КГц

Модуляция	ПРОСИТЬ
Частота	315 МГц, 433 МГц

Характеристики супергетеродинного приёмника SRX882S

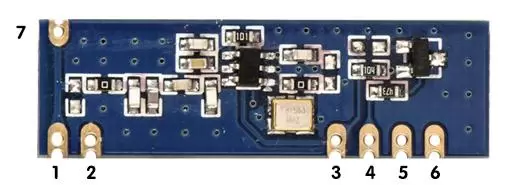

Определение контактов супергетеродинного модуля SRX882S

Номер контакта	Определения контактов	Описание
1	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом
2	Земля	Подключено к заземлению
3	ВКЦ	Положительный источник питания
4	CS	1: Нормальная работа 0: Спящий режим
5	ДАННЫЕ	Вывод данных
6	Земля	Подключено к заземлению
7	МУРАВЕЙ	Подключение к коаксиальной антенне сопротивлением 50 Ом

Толщина < 2,2 мм

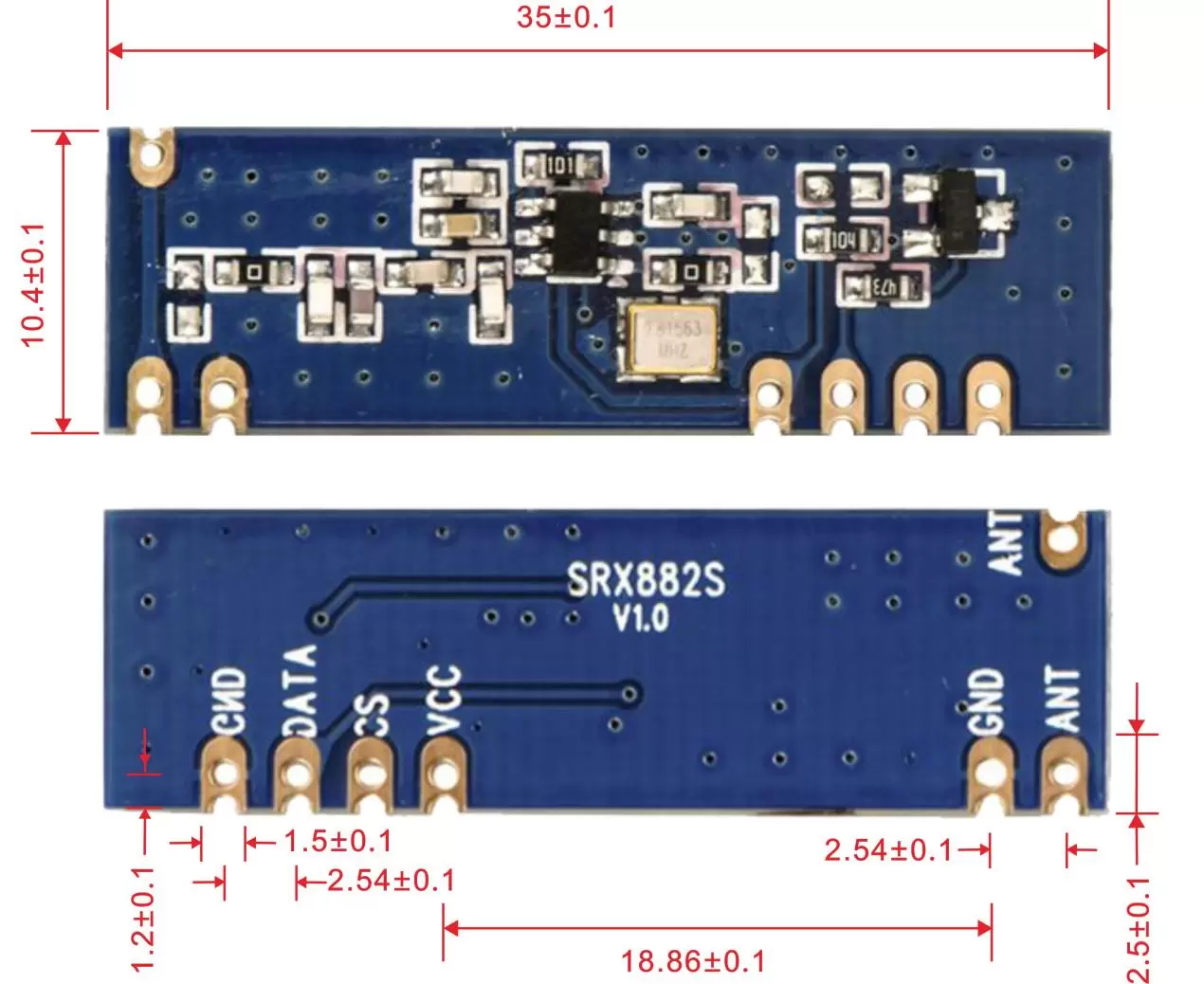

Механические размеры супергетеродинного модуля SRX882S
